Tektronix P6015A: Эталонный 20-киловольтный пассивный пробник для прецизионного анализа высоковольтных импульсов
Tektronix P6015A является отраслевым стандартом для проведения прецизионных высоковольтных измерений. Пробник предназначен для захвата сигналов с амплитудой до 20 кВ (пиковое значение) и полосой пропускания до 75 МГц. Устройство использует экологически безопасный силиконовый диэлектрик для изоляции и не требует дозаправки, что обеспечивает стабильность характеристик в течение всего срока эксплуатации.

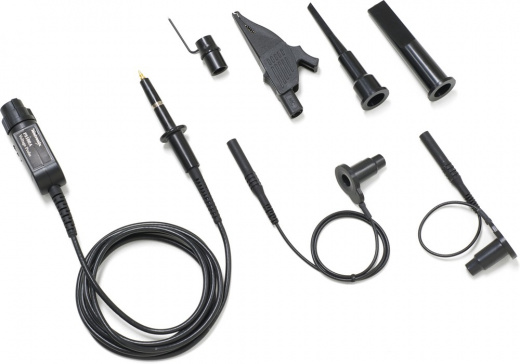

Конструкция P6015A обеспечивает высокую надежность при работе с опасными уровнями напряжений. Пробник комплектуется набором аксессуаров, включая наконечник-крючок, заземляющий провод и специальные насадки, которые гарантируют стабильный контакт и минимизируют риск коронного разряда. Благодаря малой входной емкости, прибор оказывает минимальное влияние на исследуемые высоковольтные цепи, сохраняя форму измеряемого сигнала.
Ключевые особенности Tektronix P6015A
- Высокий предел напряжений: позволяет безопасно измерять постоянное напряжение до 20 кВ (DC) и импульсные сигналы до 40 кВ (пик, при длительности импульса до 100 мс).
- Широкая полоса пропускания: производительность до 75 МГц делает пробник подходящим для анализа переходных процессов в мощных силовых установках.
- Экологическая безопасность: в качестве диэлектрика используется силиконовая смола вместо фреона, что исключает необходимость обслуживания и соответствует современным экологическим стандартам.
- Система считывания коэффициента (Readout): опциональный разъем со встроенным кодирующим контактом позволяет осциллографам Tektronix автоматически устанавливать коэффициент деления 1000X.
- Широкий диапазон компенсации: возможность настройки в пределах 7–49 пФ обеспечивает точное согласование с входными каналами различных моделей осциллографов.
Области применения Tektronix P6015A
- Проектирование и отладка мощных импульсных источников питания.
- Анализ работы ускорителей и электрофизических установок.
- Тестирование систем зажигания и автомобильной электроники.
- Обслуживание радиолокационных систем и передатчиков.
- Проверка высоковольтных полупроводниковых компонентов.
Технические характеристики Tektronix P6015A
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 75 МГц |
| Коэффициент деления (аттенюация) | 1000X |
| Максимальное входное напряжение |
20 кВ (DC) / 40 кВ (пик, импульс < 100 мс); 7 кВэфф (среднеквадратичное значение) |
| Время нарастания фронта | < 4 нс |
| Входное сопротивление | 100 МОм |
| Входная емкость | < 3 пФ |
| Диапазон компенсации | 7 пФ – 49 пФ |
| Длина кабеля | 3 метра |
| Рабочая температура | от 0 °C до +50 °C |
