Оптический зонд Tektronix DPO7OE1: полоса до 42 ГГц, работа в режиме ORR и поддержка PAM4/NRZ. Широкий диапазон длин волн 750–1650 нм и низкий шум обеспечивают экспертную точность анализа высокоскоростных оптических интерфейсов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Tektronix DPO7OE1: Высокочастотный оптический пробник 42 ГГц для прецизионного анализа PAM4 и верификации сетевых стандартов

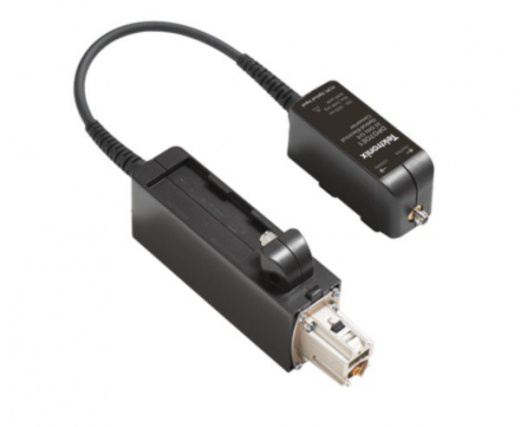

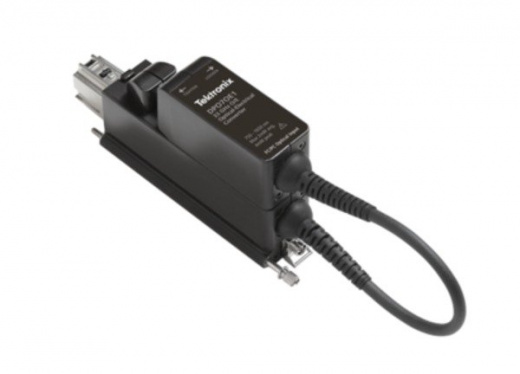

Tektronix DPO7OE1 — это прецизионный оптико-электрический преобразователь, предназначенный для анализа высокоскоростных оптических сигналов в реальном времени. Устройство разработано для использования в качестве эталонного оптического приемника (ORR) с поддержкой выбираемых фильтров Бесселя-Томсона или как универсальный широкополосный O/E конвертер. Модель DPO7OE1 оптимизирована для работы с осциллографами серий DPO/MSO70000 C/DX/SX, обеспечивая полосу пропускания до 42 ГГц при использовании интерфейса ATI.
DPO7OE1 обеспечивает плоскую амплитудно-частотную характеристику, что минимизирует необходимость в дополнительной программной обработке сигнала. Благодаря компактному исполнению и бесшовной интеграции с платформой Tektronix, пробник позволяет быстро переключаться между различными режимами измерений (фильтрованным и нефильтрованным). Поставка сопровождается полными данными калибровки, что гарантирует метрологическую точность при проведении ответственных испытаний в лабораторных и производственных условиях.
Ключевые особенности Tektronix DPO7OE1
- Высокая производительность: полоса пропускания до 42 ГГц (через интерфейс ATI) или до 33 ГГц (через TekConnect®) позволяет эффективно анализировать современные стандарты передачи данных.
- Эталонный приемник (ORR): встроенные фильтры для скоростей 25, 26, 28 и 53 Гбод обеспечивают соответствие отраслевым стандартам и высокую корреляцию результатов измерений.
- Универсальность спектрального диапазона: поддержка широкого окна длин волн (750–1650 нм) с возможностью выбора разъемов FC/PC или FC/APC.
- Глубокий анализ модуляции: прибор позволяет проводить детальную верификацию сигналов PAM4 и PAM2 (NRZ), включая эквалайзинг и локализацию ошибок.
- Низкий уровень шума: высокая чувствительность и оптимизированное отношение сигнал/шум (SNR) критичны для анализа целостности данных в высокоскоростных оптических сетях.
Области применения Tektronix DPO7OE1
- Валидация и проектирование сетевого оборудования для центров обработки данных (Datacenters).
- Исследования в области лазерных систем (PDV, BLR) и высокоскоростных оптических явлений.
- Тестирование на соответствие стандартам IEEE и Fibre Channel.
- Анализ компонентов для волоконно-оптических линий связи.
Технические характеристики Tektronix DPO7OE1
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания |
До 42 ГГц (через ATI каналы). До 33 ГГц (через TekConnect каналы) |
| Диапазон длин волн | 750 нм – 1650 нм |
| Тип оптического разъема | FC/PC или FC/APC |
| Тип волокна | многомодовое (MMF, 50 мкм) или одномодовое (SMF, 9 мкм) |
| Чувствительность (RMS шум) | типично 11 мкВт (при использовании ORR фильтра 28 ГГц) |
| Максимальная оптическая мощность (неразрушающая) | +10 дБм (10 мВт) пиковая |
