Активный дифференциальный пробник Rigol PVA9130, 13 ГГц, для сверхскоростных измерений PCIe 5.0, DDR5, 100GbE. Сменные головки (ручные/припаиваемые), автокалибровка, интеграция с осциллографами DS80000. Минимальное влияние на сигнал, высочайшая точность.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

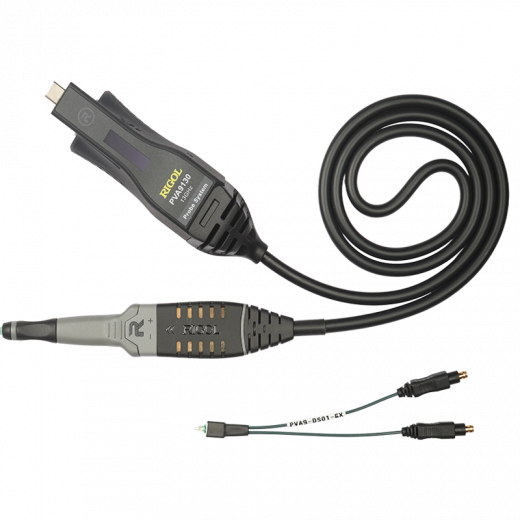

Rigol PVA9130 Активный дифференциальный пробник 13 ГГц
Активный дифференциальный пробник Rigol PVA9130 с полосой пропускания 13 ГГц предназначен для самых требовательных задач в области высокоскоростной цифровой и ВЧ-электроники. Он незаменим при отладке интерфейсов нового поколения: PCIe 5.0/6.0, DDR5, 100 Gigabit Ethernet, оптических линий связи и серверных шин данных. Пробник разработан для работы с осциллографами RIGOL серии DS80000, с которыми образует полностью интегрированную измерительную систему — автоматическое распознавание, питание и управление смещением осуществляются через единый интерфейс.

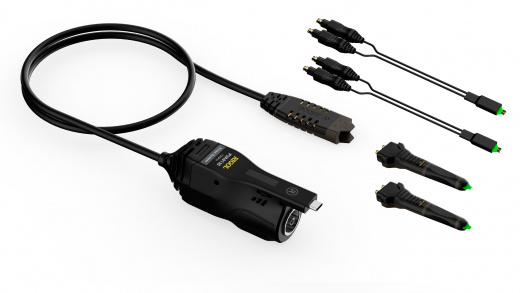

Ключевая особенность PVA9130 — модульная конструкция со сменными пробниковыми головками: ручными (для быстрого контактирования) и припаиваемыми (для работы с плотным монтажом). В зависимости от выбранной головки меняются входные параметры, что позволяет оптимизировать пробник под конкретную задачу: от измерения низковольтных дифференциальных сигналов до работы с синфазными помехами в мощных схемах. Благодаря сверхнизкой входной ёмкости и малому времени нарастания (26,9 пс) пробник практически не вносит искажений в измеряемый сигнал, сохраняя его целостность на частотах до 13 ГГц. Пробник поставляется с полным набором аксессуаров: сменные наконечники, проволочки для ручной головки, подстроечный калибратор и сумка для хранения. Это профессиональный инструмент для сертификации высокоскоростных каналов, анализа целостности сигналов и отладки прототипов сверхбыстродействующей электроники.
Технические характеристики Rigol PVA9130
| Параметр | Значение | |
|---|---|---|
| Модель насадки |
200 Ом головка (PVA9-DB01-6X / PVA9-DS01-6X) |
450 Ом головка (PVA9-DB01-3X / PVA9-DS01-3X) |
| Системная полоса пропускания (-3 дБ) | 13 ГГц | |
| Время нарастания (10–90%) | 26,9 пс | |
| Дифференциальное входное сопротивление (постоянный ток) | 51 кОм ±2% | 100 кОм ±2% |
| Входная ёмкость (дифференциальная, типов.) | 201–331 фФ | 125–324 фФ |
| Диапазон входного дифференциального напряжения | 1,25 Вpp | 2,5 Вpp |
| Макс. синфазное напряжение (DC … 750 Гц) | ±6 В | ±12 В |
| Макс. синфазное напряжение (> 750 Гц) | ±0,65 В | ±1,25 В |
| Коэффициент ослабления (DC Atten. Ratio) | 3,55:1 | 6,96:1 |
| Диапазон регулировки смещения | ±8 В | ±16 В |
| Погрешность смещения | ±2% от установки ±3 мВ | |
| Собственный шум (входной) | 3 мВrms | 5 мВrms |
| Максимальное входное напряжение (без повреждения) | ±15 В | ±30 В |
| Питание | от осциллографа RIGOL DS80000 (Type-C) | |
| Рабочая температура | 0 … 40 °C | |
