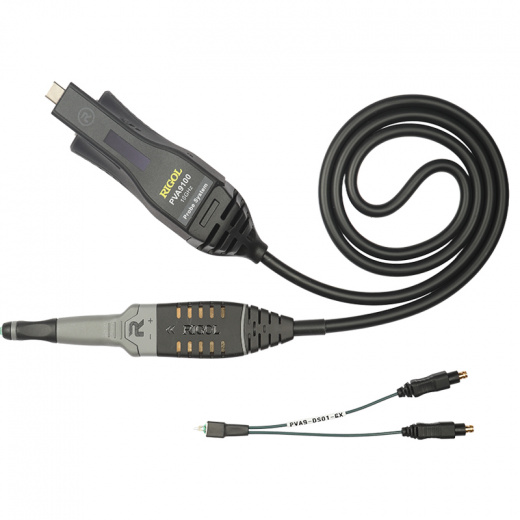

Rigol PVA9100 Активный дифференциальный пробник 10 ГГц
Модель Rigol PVA9100 — это активный дифференциальный пробник с полосой 10 ГГц, созданный для измерения высокоскоростных дифференциальных сигналов в цифровых интерфейсах средней и высокой производительности: USB 3.2 Gen 2, Thunderbolt 3, LVDS, MIPI D-PHY, а также в трактах радиочастот до 10 ГГц. Пробник полностью совместим с осциллографами RIGOL DS80000, автоматически распознаётся при подключении и получает питание и сигнал смещения через единый интерфейс, что исключает ошибки настройки и экономит время.

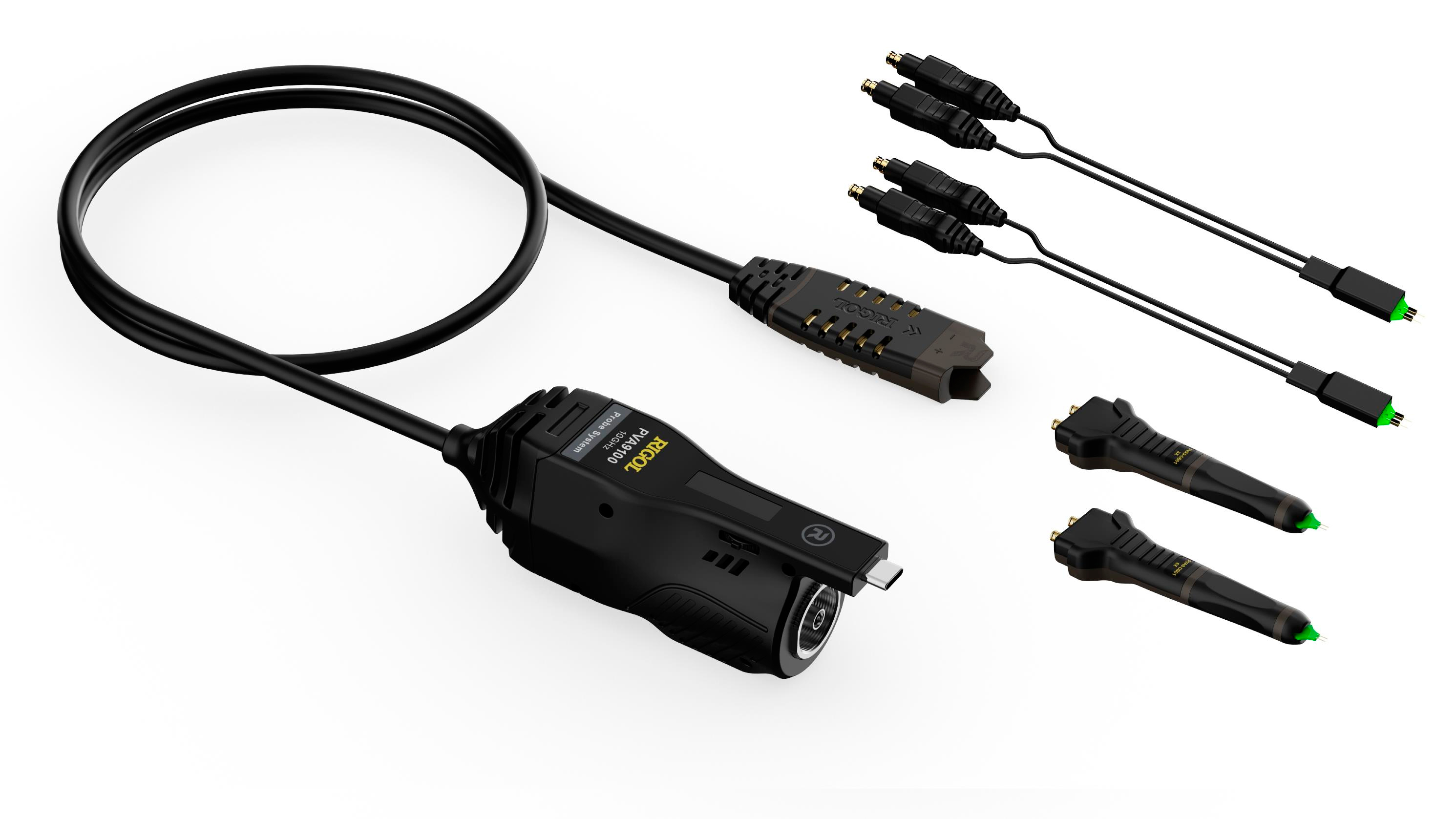

Как и старшая модель, использует сменные пробниковые головки с сопротивлением 200 Ом или 450 Ом — как ручные, так и припаиваемые. Это позволяет адаптировать пробник под конкретную задачу: от быстрого зондирования контактных площадок до стационарного подключения к выводам микросхем с мелким шагом. Благодаря высокой помехоустойчивости (CMRR до 50 дБ в области низких частот) пробник эффективно подавляет синфазные помехи, что критически важно при измерении сигналов в зашумлённых средах, например, в импульсных источниках питания или цифровых шинах с высоким уровнем синфазной составляющей. Rigol PVA9100 — оптимальный выбор для разработчиков высокоскоростных интерфейсов, инженеров по тестированию и отладке, а также для лабораторий, занимающихся сертификацией цифровых устройств.
Технические характеристики Rigol PVA9100
| Параметр | Значение | |
|---|---|---|
| Модель насадки |
200 Ом головка (PVA9-DB01-6X / PVA9-DS01-6X) |
450 Ом головка (PVA9-DB01-3X / PVA9-DS01-3X) |
| Системная полоса пропускания (-3 дБ) | 10 ГГц | |
| Время нарастания (10–90%) | 26,9 пс | |
| Дифференциальное входное сопротивление (постоянный ток) | 51 кОм ±2% | 100 кОм ±2% |
| Входная ёмкость (дифференциальная, типов.) | 201–331 фФ | 125–324 фФ |
| Диапазон входного дифференциального напряжения | 1,25 Вpp | 2,5 Вpp |
| Макс. синфазное напряжение (DC … 750 Гц) | ±6 В | ±12 В |
| Макс. синфазное напряжение (> 750 Гц) | ±0,65 В | ±1,25 В |
| Коэффициент ослабления (DC Atten. Ratio) | 3,55:1 | 6,96:1 |
| Диапазон регулировки смещения | ±8 В | ±16 В |
| Погрешность смещения | ±2% от установки ±3 мВ | |
| Собственный шум (входной) | 3 мВrms | 5 мВrms |
| Максимальное входное напряжение (без повреждения) | ±15 В | ±30 В |
| Питание | от осциллографа RIGOL DS80000 (Type-C) | |
| Рабочая температура | 0 … 40 °C | |
