Rigol PCA1500B — мощный токовый пробник для измерения токов до 500 А (RMS) и пиковых значений до 700 А. Полоса пропускания 2 МГц, коэффициент 0,01 В/А. Диаметр захвата 20 мм. Предназначен для высокотоковых цепей, испытаний электродвигателей и источников бесперебойного питания.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

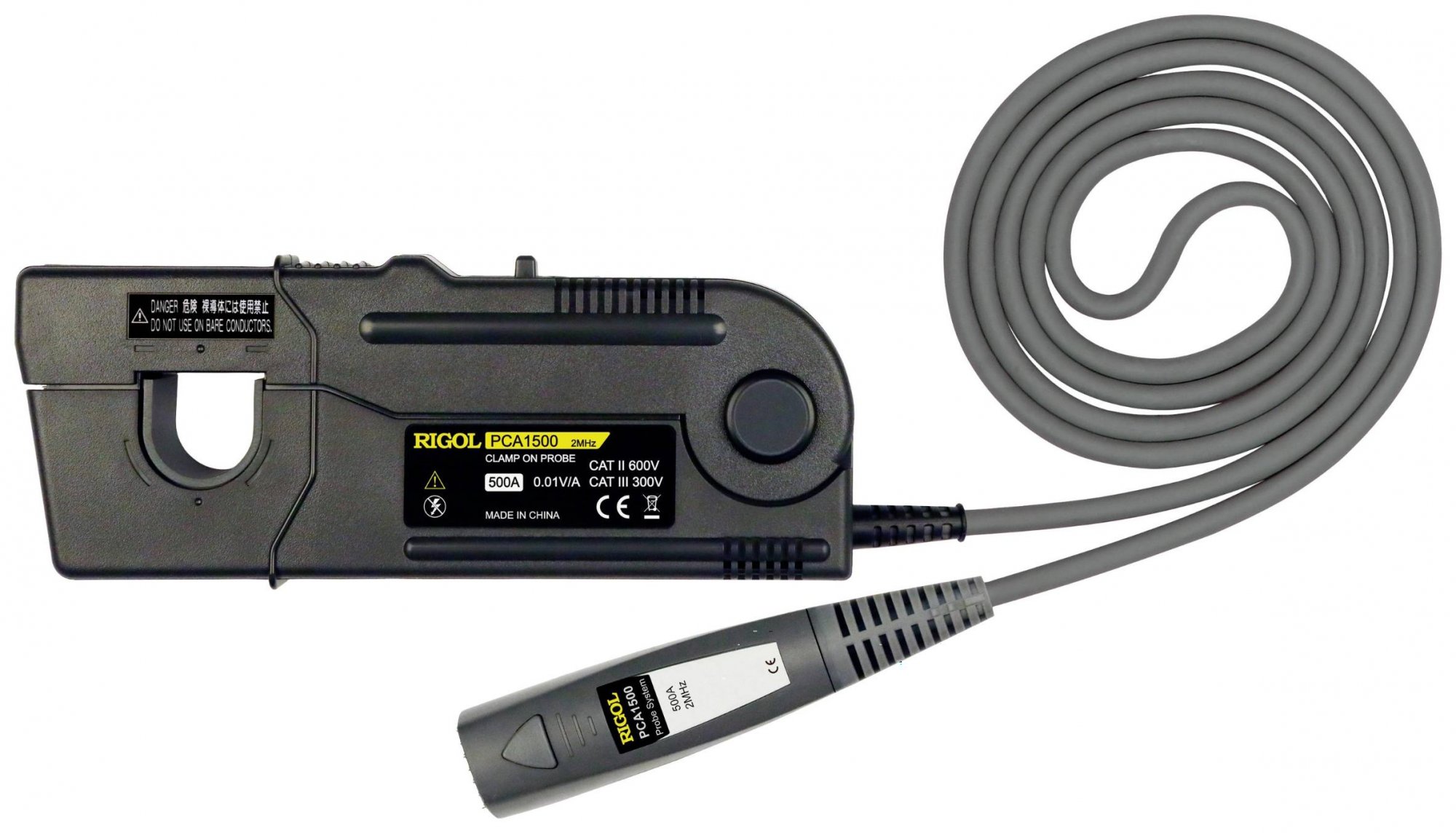

Rigol PCA1500B Токовый пробник 500 А / 2 МГц
Пробник Rigol PCA1500B из серии PCA1000B рассчитан на самые высокие токи — до 500 А среднеквадратичного значения (при частотах до 1 кГц). Полоса DC…2 МГц (-3 дБ) достаточна для регистрации коммутационных процессов в мощных силовых ключах. Максимальный пиковый ток — 700 А (непрерывный режим). Выходной коэффициент 0,01 В/А обеспечивает совместимость с любым осциллографом. Точность пробника составляет ±1,0 % ±5 мВ (до 500 А RMS) и ±2,0 % (до 700 А пик). Уровень шума — ≤25 мА RMS (20 МГц). Питание через BNC от осциллографа. Пробник оснащён механической блокировкой датчика для надёжного контакта. Рекомендуется для лабораторий силовой электроники, авиационной и железнодорожной техники.
Пробник эффективен при диагностике систем бесперебойного питания большой мощности, испытаниях электродвигателей постоянного тока и контроле заряда тяговых аккумуляторов. Встроенная защита от перегрева автоматически отключает выход при превышении допустимой температуры, предотвращая повреждение датчика.
Технические характеристики Rigol PCA1500B
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC до 2 МГц (-3 дБ) |
| Макс. непрерывный ток | 500 А (RMS) |
| Макс. пиковый ток | 700 А (пик, не непрерывный) |
| Коэффициент передачи | 0,01 В/А |
| Амплитудная точность | ±1,0 % ±5 мВ (≤500 А RMS), ±2,0 % (≤700 А пик) |
| Уровень шума | ≤25 мА RMS (20 МГц) |
| Диаметр проводника | 20 мм (изолированный) |
| Питание | От осциллографа через BNC |
| Длина кабеля | 1,5 м |
| Габариты (датчик) | 174×67,5×30 мм |
| Вес | 445 г |
