Rigol PCA1150B — токовый пробник для больших токов до 150 А (RMS) и полосой 10 МГц. Коэффициент 0,01 В/А. Пиковый ток — 300 А (500 А при длительности импульса ≤30 мкс). Диаметр захвата 20 мм. Оптимален для тестирования инверторов, электроприводов и аккумуляторных систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

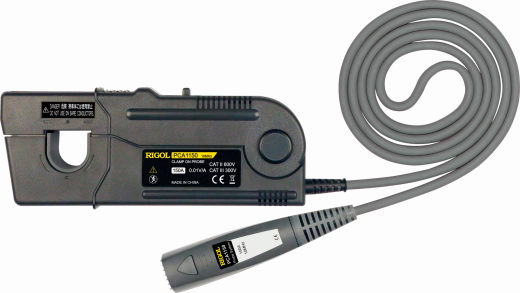

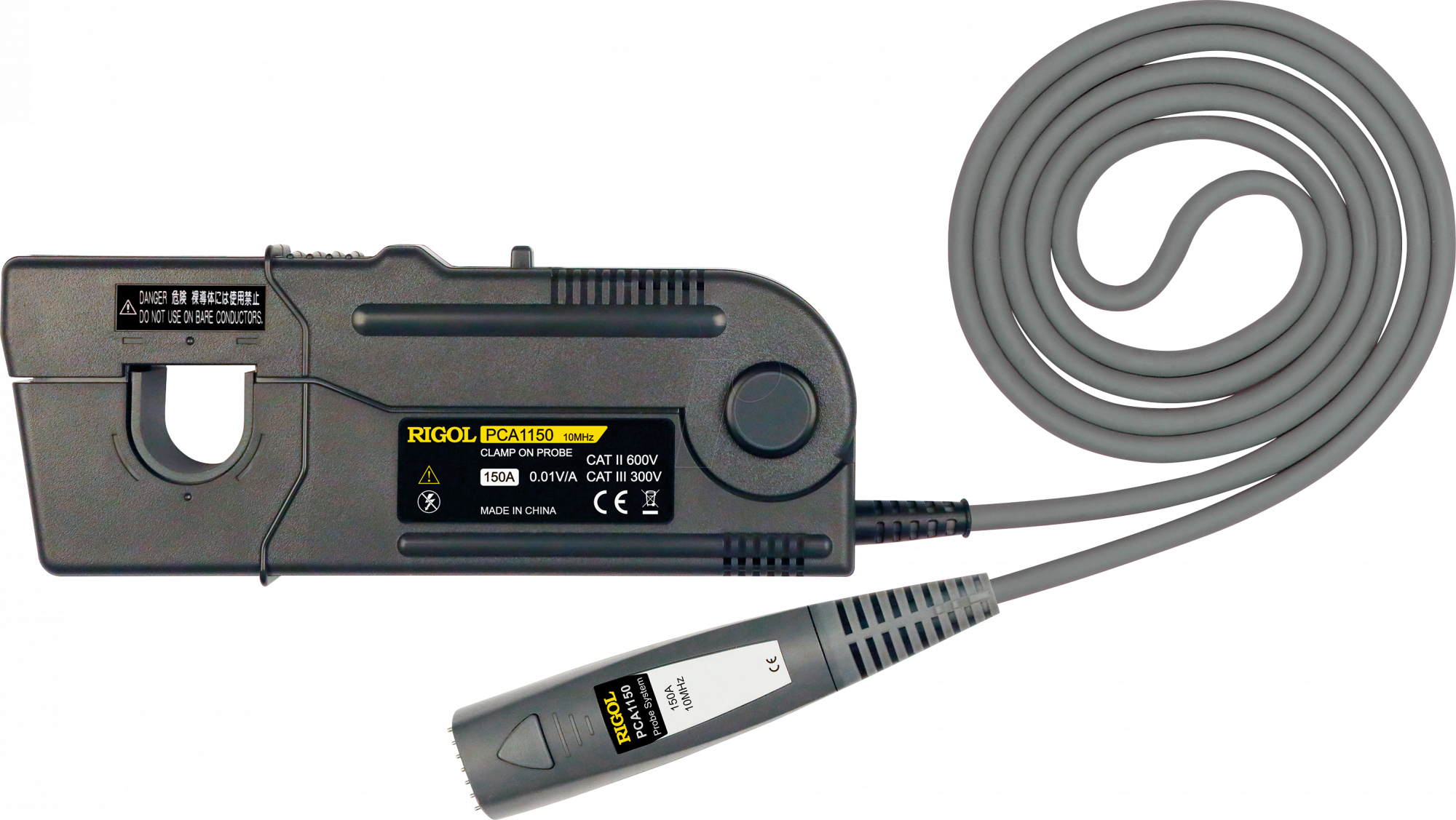

Rigol PCA1150B Токовый пробник 150 А / 10 МГц
Пробник Rigol PCA1150B предназначен для измерения постоянных и переменных токов в силовых цепях до 150 А среднеквадратичного значения. Полоса DC…10 МГц (-3 дБ) и время нарастания ≤35 нс позволяют фиксировать импульсные помехи и коммутационные выбросы в IGBT-модулях. Благодаря открывающемуся сердечнику с диаметром окна 20 мм пробник можно использовать на толстых шинах и жгутах проводов. Устройство обеспечивает амплитудную точность ±1,0 % ±1 мВ (до 150 А RMS) и ±2,0 % в диапазоне 150…300 А (пик). Уровень шума — ≤25 мА RMS (20 МГц). Питание осуществляется через BNC-терминатор от осциллографа.
Пробник PCA1150B незаменим при отладке тяговых приводов, сварочных инверторов и систем накопления энергии. Особенность модели — устойчивость к внешним магнитным полям: наводка не превышает 150 мА при поле 400 А/м. Это позволяет использовать пробник вблизи трансформаторов и шинопроводов без потери точности.
Технические характеристики Rigol PCA1150B
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC … 10 МГц (-3 дБ) |
| Время нарастания | ≤35 нс |
| Макс. непрерывный ток | 150 А (RMS) |
| Макс. пиковый ток | 300 А (пик), 500 А (импульс ≤30 мкс) |
| Коэффициент передачи | 0,01 В/А |
| Амплитудная точность | ±1,0 % ±1 мВ (≤150 А RMS), ±2,0 % (150…300 А пик) |
| Уровень шума | ≤25 мА RMS (20 МГц) |
| Диаметр проводника | 20 мм (изолированный) |
| Питание | От осциллографа через BNC |
| Длина кабеля | 1,5 м |
| Габариты (датчик) | 174×67,5×30 мм |
| Вес | 430 г |
