Rigol PCA1030B — высокоточный токовый пробник на эффекте Холла для осциллографов. Полоса пропускания 50 МГц, максимальный непрерывный ток 30 А (пик до 50 А). Коэффициент передачи 0,1 В/А. Идеален для измерения импульсных токов в силовой электронике.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

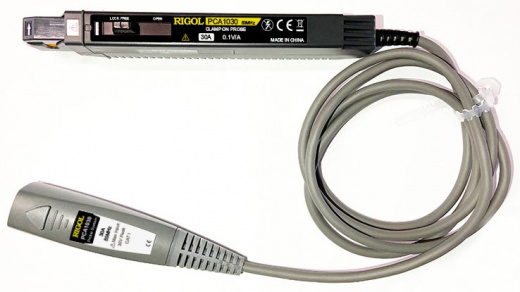

Rigol PCA1030B Токовый пробник 30 А / 50 МГц
Токовый пробник Rigol PCA1030B из серии PCA1000B предназначен для неинвазивного измерения постоянных и переменных токов. Устройство сочетает датчик Холла и токовый трансформатор, что позволяет фиксировать как медленные, так и быстрые изменения тока. Полоса пропускания DC…50 МГц (-3 дБ) обеспечивает захват высокочастотных гармоник и фронтов с временем нарастания ≤7 нс. Пробник питается непосредственно от осциллографа через BNC-разъём (терминатор встроен в кабель). Амплитудная точность составляет ±1,0 % показаний ±1 мВ (до 30 А RMS), уровень шума — не более 2,5 мА RMS (при полосе 20 МГц). Максимальный пиковый ток — 50 А (непрерывный режим до 30 А RMS). Диаметр захвата — 5 мм (только изолированные проводники).
Этот пробник оптимален для анализа потребления тока в импульсных источниках питания, драйверах светодиодов и DC-DC-преобразователях. Благодаря компактной конструкции и малому весу он удобен при длительных измерениях в стеснённых монтажных отсеках.
Технические характеристики Rigol PCA1030B
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC … 50 МГц (-3 дБ) |
| Время нарастания | ≤7 нс |
| Макс. непрерывный ток | 30 А |
| Макс. пиковый ток | 50 А (непрерывный режим) |
| Коэффициент передачи | 0,1 В/А |
| Амплитудная точность | ±1,0 % ±1 мВ (≤30 А RMS), ±2,0 % (≤50 А пик) |
| Уровень шума | ≤2,5 мА RMS (20 МГц) |
| Диаметр измеряемого проводника | 5 мм (только изолированный) |
| Питание | От осциллографа через BNC (терминатор) |
| Длина кабеля | 1,5 м |
| Вес | 225 г |
