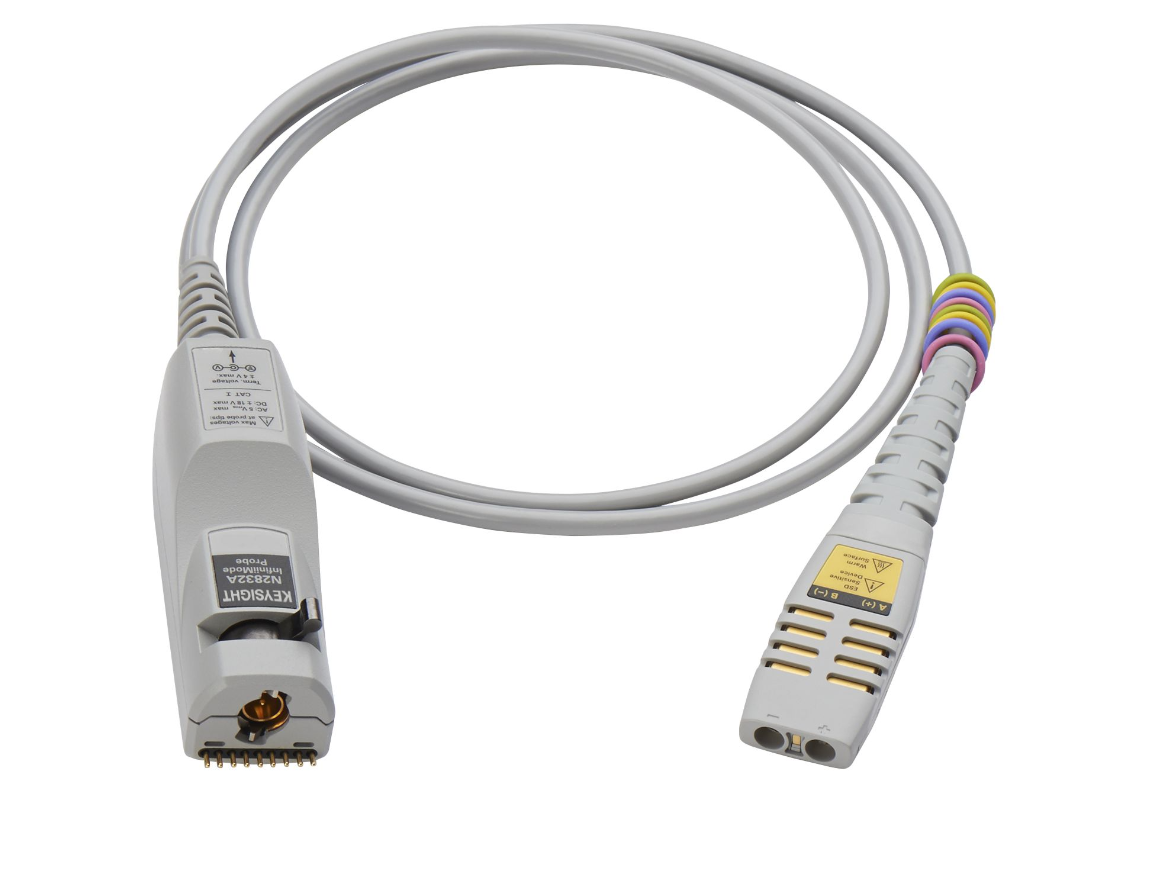

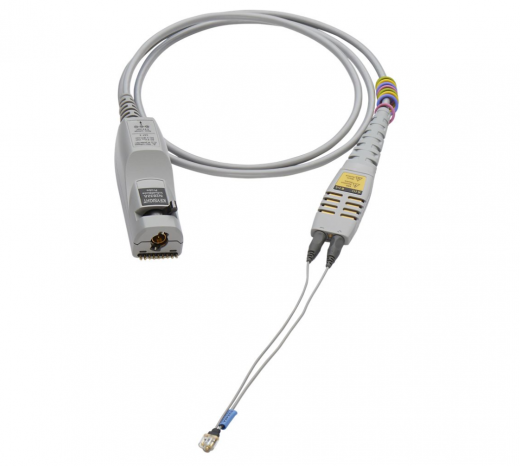

Keysight N2830A Активный дифференциальный пробник InfiniiMax III+ Series, 4 ГГц

Keysight N2830A: Прецизионный анализ 4 ГГц с технологией InfiniiMax III+

Keysight N2830A представляет собой активный дифференциальный пробник следующего поколения с полосой пропускания 4 ГГц, предназначенный для работы в составе измерительных систем InfiniiMax III+. Главным преимуществом, которое обеспечивает N2830A, является поддержка инновационной технологии InfiniiMode (интеллектуальный режим измерения), позволяющей анализировать дифференциальные, несимметричные и синфазные компоненты сигнала без изменения точек подключения. Благодаря прецизионной архитектуре, N2830A гарантирует экспертный уровень целостности данных при отладке современных последовательных шин и высокоскоростных цифровых схем, минимизируя вносимые искажения и фазовый шум.

Технические возможности, которыми обладает пробник N2830A, включают работу с широким спектром наконечников, в том числе QuickTip (быстросъемный наконечник) и впаиваемыми головками, что обеспечивает гибкость в лабораторных исследованиях. Пробник N2830A характеризуется крайне низким уровнем собственных шумов и высокой плоскостностью амплитудно-частотной характеристики, что критически важно для точного измерения джиттера (фазового дрожания сигнала). Интегрированная система коррекции S-параметров (параметров рассеяния) позволяет осциллографу автоматически компенсировать влияние пробника на измерительный тракт. Выбирая N2830A, инженер получает эталонную достоверность результатов и авторитетное решение для задач верификации сложных электронных систем.

Пропускная способность

• 4 ГГц (-3 дБ)
• Tr = 108,5 пс (10-90%)

Диапазон входных значений

• Коэффициент ослабления постоянного тока: 10:1 или 5:1
• Диапазон входного напряжения: 2,5 В (пиковое значение) или ± 1,25 В при коэффициенте затухания 5:1, 5 В (пиковое значение) или ± 2,5 В при коэффициенте затухания 10:1.
• Диапазон синфазного входного сигнала: ± 7 В постоянного тока до 100 Гц, ± 1,25 В при >100 Гц при коэффициенте затухания 5:1, ± 2,5 В при >100 Гц при коэффициенте затухания 10:1.
• Диапазон смещения: ± 16 В при проверке однополярного сигнала.

Входное сопротивление

• Сопротивление на входе постоянного тока: Rdiff = 100 кОм ± 2%, Rse = 50 кОм ± 2%.
• Входное сопротивление при частоте > 10 кГц: Rdiff = 1 кОм, Rse = 500 Ом
• Входная емкость: C diff = 32 фФ, C se = 44 фФ (с пробником на основе ZIF-структуры).

Подключение

• Пробник N2848A InfiniiMax III QuickTip и браузер N5445A InfiniiMax III
• Пробник N5439A InfiniiMax III ZIF
• Насадка-пробник N5444A InfiniiMax III 2,92 мм/3,5 мм/SMA
• Встраиваемый пробник N5441A InfiniiMax III
