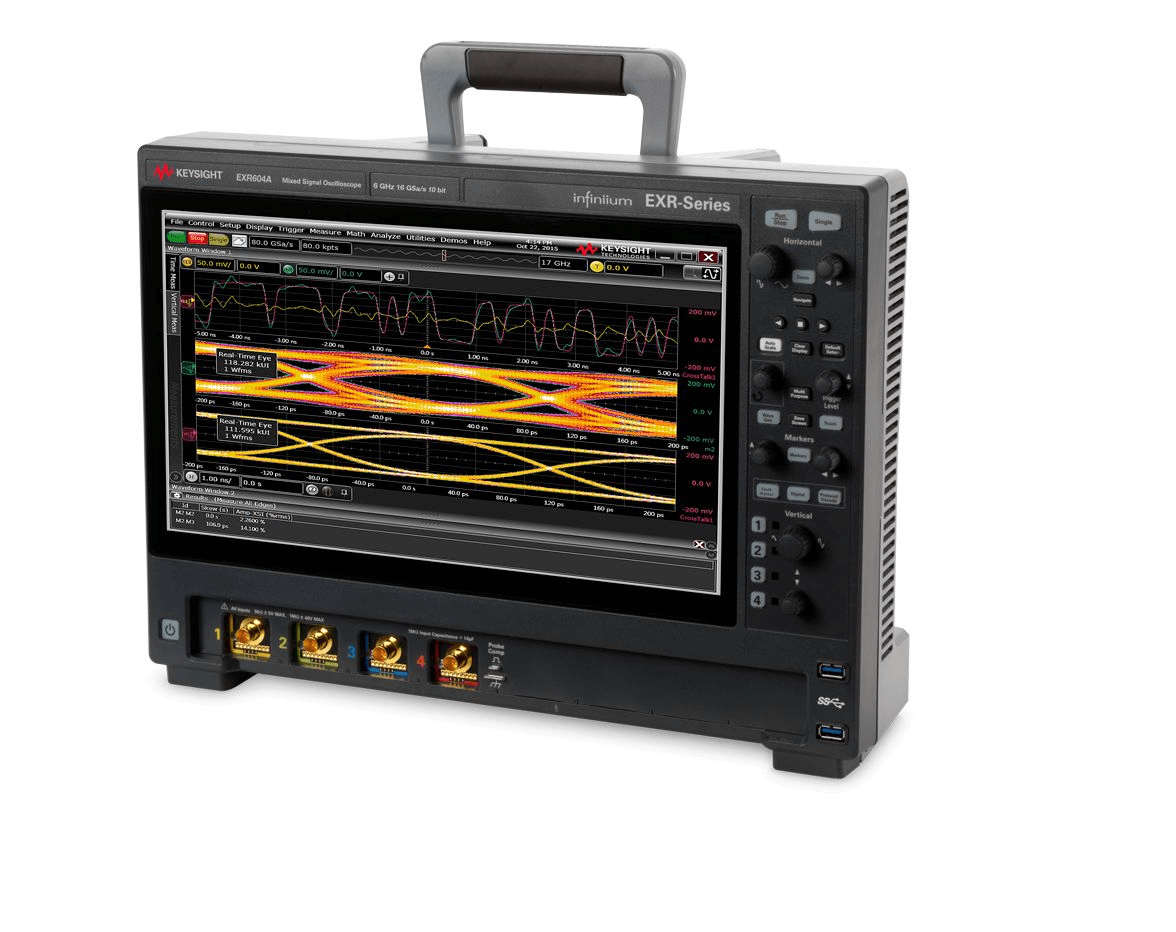

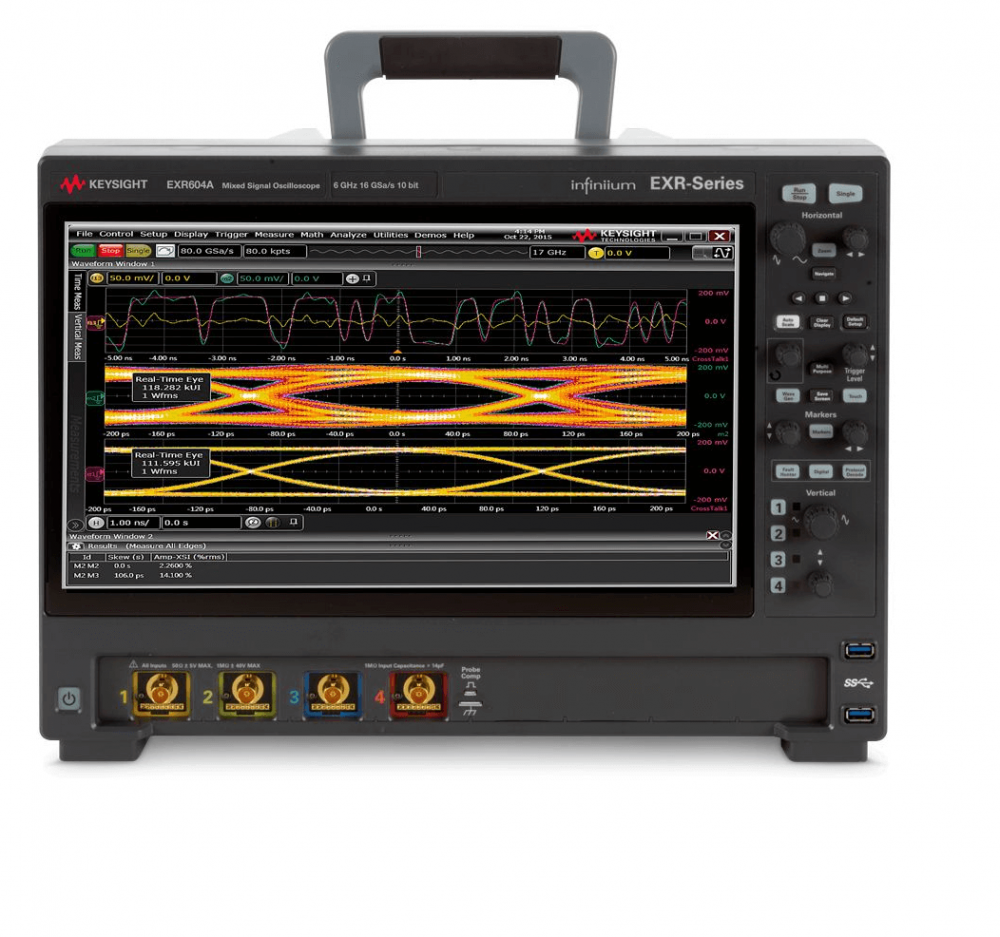

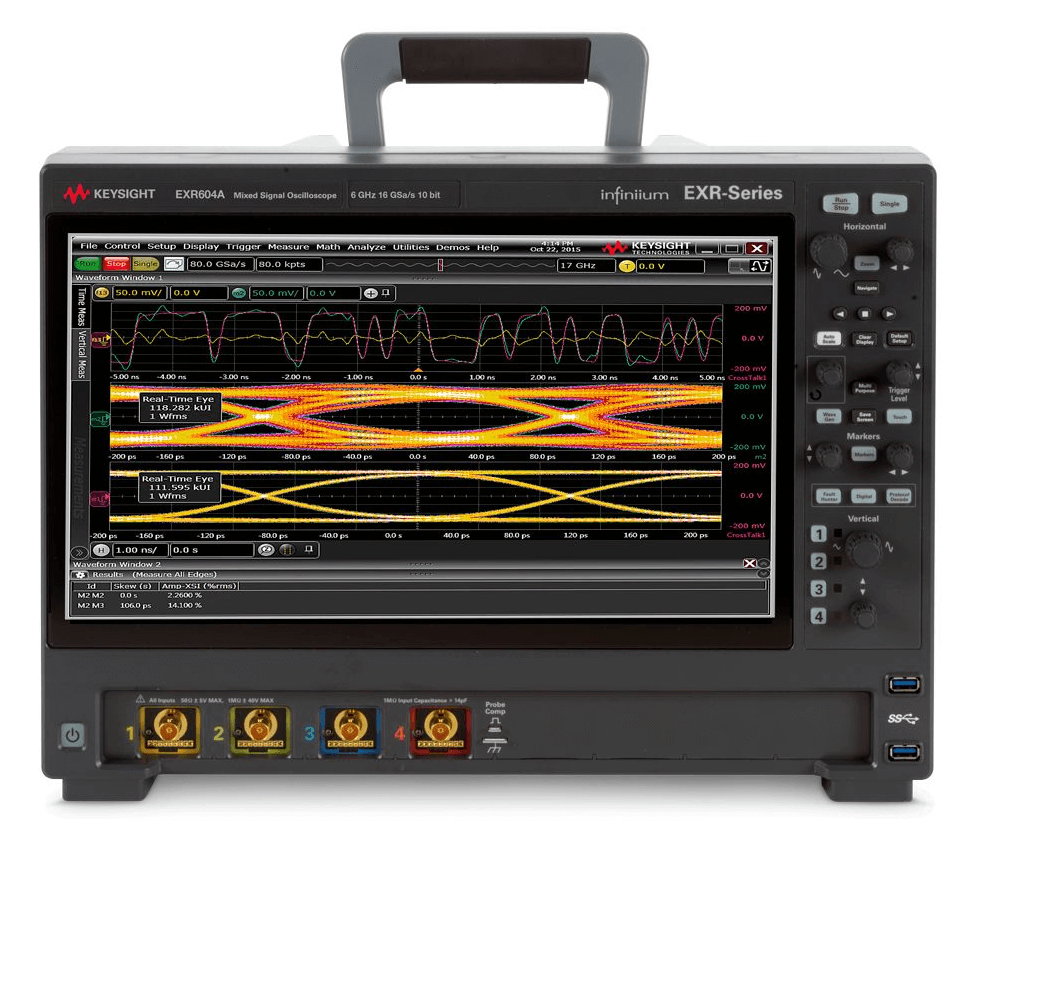

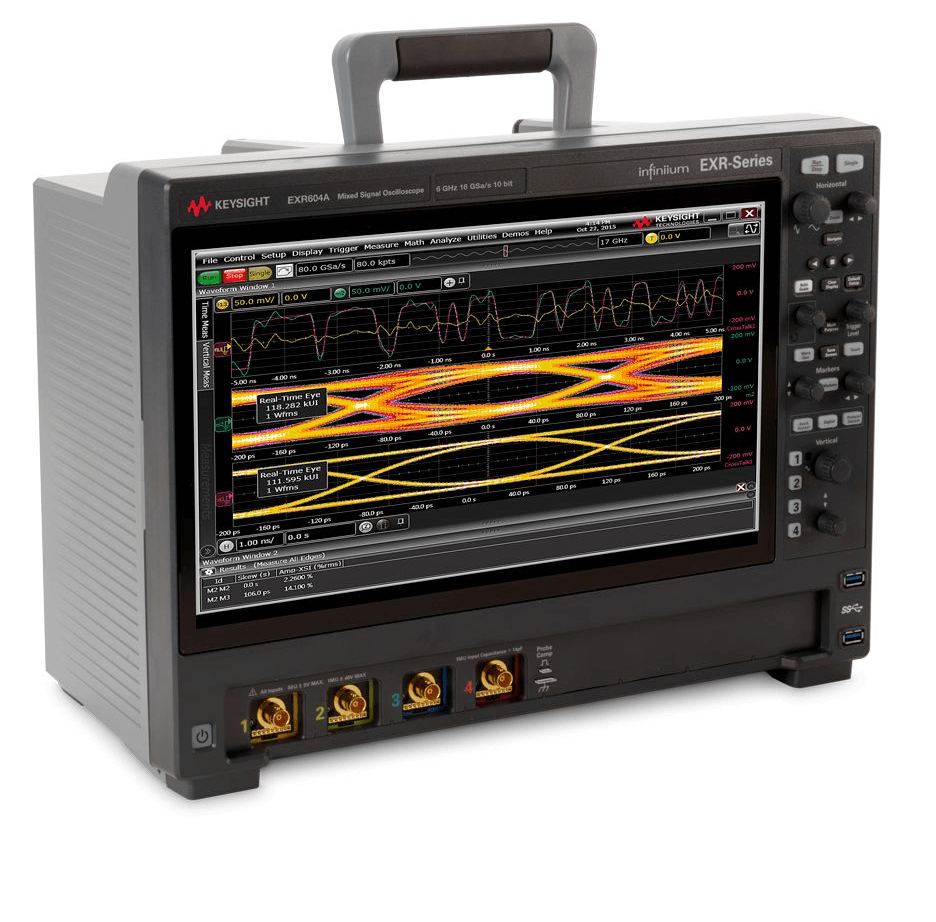

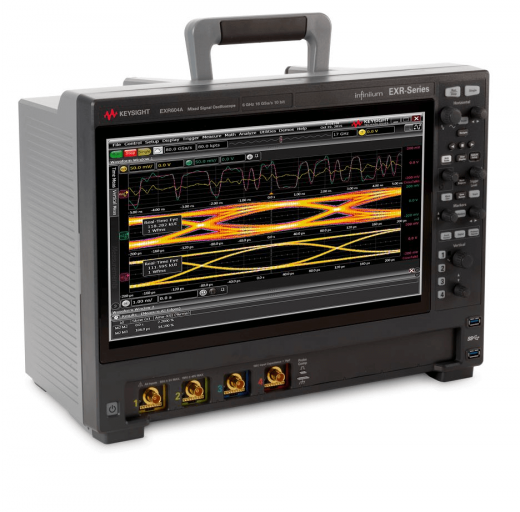

Keysight EXR604A Осциллограф Infiniium серии EXR: 6 ГГц, 4 канала
Цена по запросу
Арт. EXR604A
Keysight EXR604A, высокопроизводительный осциллограф Infiniium серии EXR с расширенной полосой пропускания до 6 ГГц на 4 аналоговых каналах. Этот передовой инструмент обеспечивает исключительную точность захвата и анализа быстродействующих сигналов. Благодаря высокой частоте дискретизации и глубокой памяти, он идеально подходит для решения сложных задач отладки и тестирования
Характеристики
Аналоговые каналы
—
4
Частота дискретизации, ГВыб/с
—
16
Полоса пропускания, МГц
—
6000
Разрядность (АЦП), бит
—
10
Дисплей
—
15,6-дюймовый сенсорный экран, Full HD, поддержка двух экранов
Объем памяти
—
1,5 Гб
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Keysight EXR604A Осциллограф Infiniium серии EXR: 6 ГГц, 4 канала
Цена по запросу
Арт. EXR604A
#PROP_TITLE#
—
#PROP_VALUE#
Осциллограф Keysight EXR604A Infiniium серии EXR: Анализ высокочастотных сигналов.
Осциллограф Keysight EXR604A Infiniium серии EXR: 6 ГГц, 4 канала — это высокопроизводительный цифровой осциллограф, предназначенный для профессионального использования в различных областях электроники и радиотехники. EXR604A сочетает в себе передовые технологии и широкие возможности, что делает его незаменимым инструментом для инженеров и специалистов.
Преимущества EXR604A
- Высокая полоса пропускания: Осциллограф обладает полосой пропускания 6 ГГц на всех четырех аналоговых каналах, что позволяет точно анализировать высокочастотные сигналы.
- Высокая скорость выборки: Максимальная скорость выборки составляет 16 Гвыб./с, что обеспечивает детализированное отображение быстро меняющихся сигналов.
- Высокое разрешение: 10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает высокую точность измерений, а возможность увеличения разрешения до 16 разрядов в режиме высокого разрешения позволяет достичь еще большей точности.
- Интеграция нескольких приборов: EXR604A объединяет в себе функции семи приборов: осциллографа, анализатора логики, анализатора протоколов, генератора сигналов, анализатора частотной характеристики, счетчика и цифрового вольтметра. Это позволяет значительно сократить количество оборудования, необходимого для выполнения различных задач.
- Широкий дисплей: 15.6-дюймовый сенсорный экран с разрешением Full HD и поддержкой двух экранов обеспечивает удобство работы и возможность одновременного отображения нескольких сигналов.
- Глубокая память: Стандартная глубина памяти составляет 100 Мвыб. на канал, с возможностью расширения до 1.6 Гвыб. Это позволяет захватывать и анализировать длительные последовательности сигналов.
- Высокая скорость обновления: Скорость обновления экрана более 200,000 волн/с обеспечивает быстрое и точное отображение сигналов в реальном времени.
- Возможность апгрейда: Осциллограф полностью модернизируемый, включая возможность увеличения полосы пропускания до 8 каналов.
- Интуитивно понятный интерфейс: Удобный и простой в использовании интерфейс позволяет быстро настраивать прибор под конкретные задачи и условия измерений.
Комплектация EXR604A
Стандартная комплектация осциллографа Keysight EXR604A включает:
- Один пассивный зонд N2873A 500 МГц на канал
- Сумка для принадлежностей зонда
- Локализованный шнур питания
- Твердая обложка передней панели
- Калибровочный кабель BNC
- Клавиатура и мышь
- Комплект библиотек ввода-вывода Keysight, руководство пользователя и руководство программиста поставляются на диске осциллографа
- Сертификат заводской калибровки сроком на 1 год
- Руководство по обслуживанию доступно на Keysight.com
Применение EXR604A
Осциллограф Keysight EXR604A Infiniium серии EXR широко используется в различных областях:
- Разработка и тестирование электроники: Применяется для анализа и отладки схем, разработки новых устройств и компонентов.
- Телекоммуникации: Используется для анализа сигналов связи, тестирования оборудования и сетей.
- Автомобильная промышленность: Применяется для диагностики и тестирования электронных систем автомобилей.
- Образование и научные исследования: Используется в учебных заведениях и научно-исследовательских институтах для обучения и проведения экспериментов.
- Промышленная автоматизация: Применяется для мониторинга и диагностики промышленных систем управления и автоматизации.
Технические характеристики EXR604A:
- 6 ГГц на всех 4 аналоговых каналах
- Более высокая скорость тестирования, чем когда-либо прежде, благодаря технологии ASIC
- Точные измерения с ENOB до 9,0, уровень шума всего 43 мкВ
- Максимальный объем памяти составляет 1,6 Гб.
- Возможности расширены за счет интеграции инструментов 7-в-1
- Возможность расширения до 8 каналов
| Наименование характеристики | Значение |
|---|---|
| Аналоговые каналы | 4 или 8, с возможностью модернизации |
| Пропускная способность | 500 МГц - 6 ГГц, с возможностью модернизации |
| Частота дискретизации | 16 Гвыб/с |
| Память | 100 МБит/с, с возможностью расширения до 400 МБит/с или 1,6 Гбит/с гибкой памяти 1 |
| Разрешение | 10 бит, до 16 с высоким разрешением |
| ЕНОБ | До 9,0 |
| Цифровые логические каналы | 16, выделенный вход, возможность модернизации |
| Скорость обновления | > 200 000 точек/с |
| Скорость гладковой диаграммы | > 750 000 UI/с |
| Отображение экрана | 15,6-дюймовый сенсорный экран, Full HD, поддержка двух экранов |
Опции EXR604A
| Наименование опции | Описание |
|---|---|
| 89601202C | Стандартный векторный анализ сигнала с центральной частотой до 55 ГГц, полосой пропускания 2,16 ГГц и поддержкой 4 каналов |
| 89601203C | Векторный анализ сигналов Essentials с центральной частотой до 8 ГГц, полосой пропускания 160 МГц и поддержкой одного канала |
| 89601DVBC | Опция анализа спутниковой связи DVB |
| 89601EVMC | Улучшение EVM 89601EVMC с помощью кросс-коррелированных EVM и IQ-NC |
| 89601PSMC | Измерение мощности Suite |
| 89601BHNC | Анализ модуляции TDD LTE/LTE-A |
| 89601B7NC | Анализ модуляции 3G |
| 89601B7RC | Анализ модуляции беспроводной связи |
| 89601BHTC | Анализ модуляции IoT |
| 89601BHGC | Анализ модуляции LTE/LTE-A FDD |
| 89601BHNC | 89601BHNC 5G NR/5G-Расширенный анализ |
| 89601BHXC | Анализ модуляции WLAN с высокой пропускной способностью |
| 89601AYAC | Анализ цифровой демодуляции |
| 89601BHFC | Анализ пользовательской модуляции OFDM |
| 89601BHQC | Анализ импульса |
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
4
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
16
Полоса пропускания, МГц
6000
Разрядность (АЦП), бит
10
Дисплей
15,6-дюймовый сенсорный экран, Full HD, поддержка двух экранов
Объем памяти
1,5 Гб
Сопротивление входа
50 Ом
Глубина памяти
100000 точек/с
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
32,7х44,3х22,3
Вес, кг
13,8
