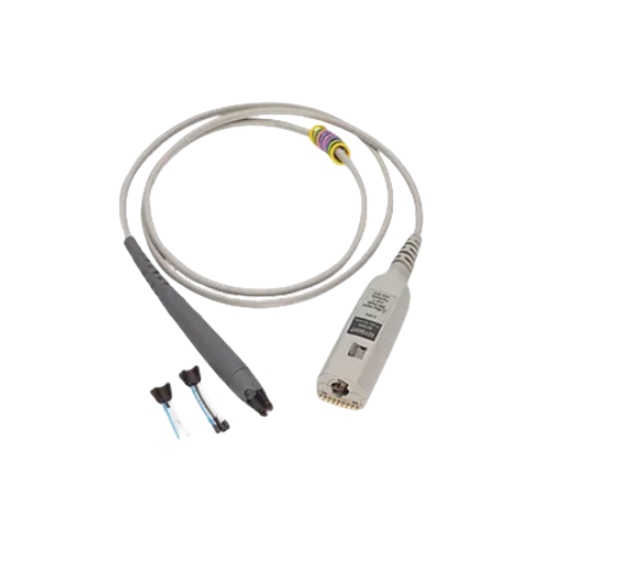

Keysight N2750A Активный дифференциальный пробник InfiniiMode, 1,5 ГГц

Возможны дополнительные опции

N2750A — активный пробник (1,5 ГГц) с технологией InfiniiMode для дифференциальных, несимметричных и синфазных измерений без перепайки. Вход: 200 кОм / 700 фФ. Оснащен кнопкой Quick-Action и AutoProbe для автонастройки.

Подробности

Характеристики

Полоса пропускания, МГц

—

1500

Сопротивление входа

—

200 кОм

Вес, кг

—

0,1

Все товары бренда Keysight

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Дифференциальный пробник Keysight N2750A InfiniiMode: Универсальный захват сигнала

Активный дифференциальный пробник Keysight N2750A с полосой пропускания 1,5 ГГц представляет собой универсальное инженерное решение, предназначенное для проведения высокоточных дифференциальных, синфазных и несимметричных измерений. Благодаря уникальной технологии InfiniiMode, N2750A позволяет инженеру переключаться между различными режимами анализа сигнала без необходимости физического переподключения наконечников пробника к исследуемому устройству. Данная модель полностью совместима с осциллографами серий Infiniium и InfiniiVision через интерфейс AutoProbe, который обеспечивает автоматическую конфигурацию параметров и электропитание устройства.

Для обеспечения максимальной достоверности данных N2750A поддерживает работу с тремя типами сменных наконечников: браузерным (browser), впаиваемым (solder-in) и гнездовым (socketed). В режиме InfiniiMode при использовании впаиваемых или гнездовых наконечников полоса пропускания системы составляет до 2 ГГц. Особенностью Keysight N2750A является наличие настраиваемой кнопки быстрого действия (Quick-Action Button), которая по умолчанию управляет встроенной подсветкой рабочей зоны, но может быть перепрограммирована на выполнение таких функций, как запуск/остановка сбора данных (Run/Stop) или автоматическое масштабирование (Autoscale). Высокое входное сопротивление и низкая входная емкость минимизируют нагрузку на тестируемую цепь, гарантируя высокую целостность сигнала и отличный коэффициент подавления синфазного сигнала (CMRR — Common Mode Rejection Ratio).

Технические характеристики:

Пропускная способность: 1,5 ГГц
Коэффициент затухания: 2:1 или 10:1 (переключаемый)

Диапазон:

Динамический диапазон: ± 5 В или 10 В (при соотношении 10:1), ± 1 В или 2 В (при соотношении 2:1)
Диапазон смещения постоянного тока: ± 15 В
Максимальное входное напряжение: 30 В постоянного тока + пиковое переменное напряжение.

Входное сопротивление:

Дифференциальное входное сопротивление R: 200 кОм
Однополярный вход R: 100 кОм
Входное сопротивление синфазного сигнала R: 50 кОм
Вход C: 700 фФ (с браузером)
