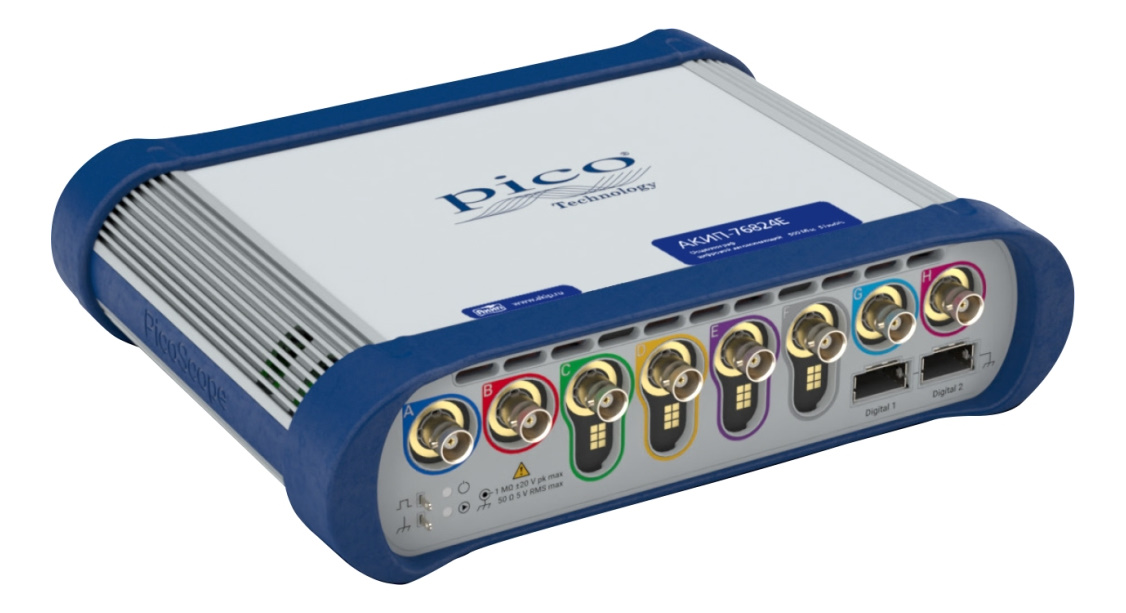

Осциллограф АКИП-76824E

8-канальный USB-осциллограф АКИП-76424E - это уникальное решение для профессионалов в области радиоэлектроники, позволяющее одновременно использовать несколько функций в одном корпусе. Это как шестерка в одном пазле: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных и опциональный логический анализатор (для цифровых каналов требуется опция MSO -TA369).

Этот осциллограф предназначен для решения сложных задач в области радиоэлектроники, электронной техники и автоматики. Он идеально подходит для использования в лабораториях, на производстве и в исследованиях. С его помощью вы сможете анализировать и диагностировать сложные системы, определять причины неисправностей и оптимизировать их работу.

Основные преимущества АКИП-76424E:

* Высокая точность и разрешение, позволяющие точно определять частоты и амплитуды сигналов;
* Возможность одновременного использования нескольких функций, что повышает эффективность работы;
* Большие возможности анализа и диагностики, включая декодирование сигналов и математические функции;
* Многофункциональный генератор сигналов СПФ (AWG), позволяющий создавать сложные сигналы для тестирования и диагностики;
* Анализатор спектра, который позволяет анализировать спектры сигналов и определять частотные составляющие.

Ключевые особенности и функции АКИП-76424E:

* Разрядность АЦП перестраиваемая - 8/ 10/ 12 бит;
* Максимальная частота дискретизации: 5 ГГц;
* Максимальный объем памяти: 2 ГБ при использовании PicoScope 6, память делится между активными каналами. В модели АКИП-76424E до 4 ГБ, при использовании PicoSDK;
* Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц;
* Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom;
* Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц;
* Функциональный генератор: до 50 МГц/ 5 В п-п;
* Генератор сигналов СПФ/ AWG : до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К;
* Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания;
* Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
* Математика: 35 функций (4 оператора);
* Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных).

Дополнительные характеристики АКИП-76424E:

* Питание от сетевого адаптера ~230В (12В/ 7А);
* Поддержка операционных систем Windows и macOS;
* Возможность подключения к сети и синхронизации данных с другими устройствами;
* Поддержка пакета PicoSDK для расширения функциональности и автоматизации работы.
