Осциллограф SIGLENT SDS814X HD: 4 канала, полоса 100 МГц, 12-битное АЦП. Многоканальный анализ НЧ/СЧ систем, декодирование шин, память 50 Мточек. Применяется в образовательных учреждениях и разработке устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

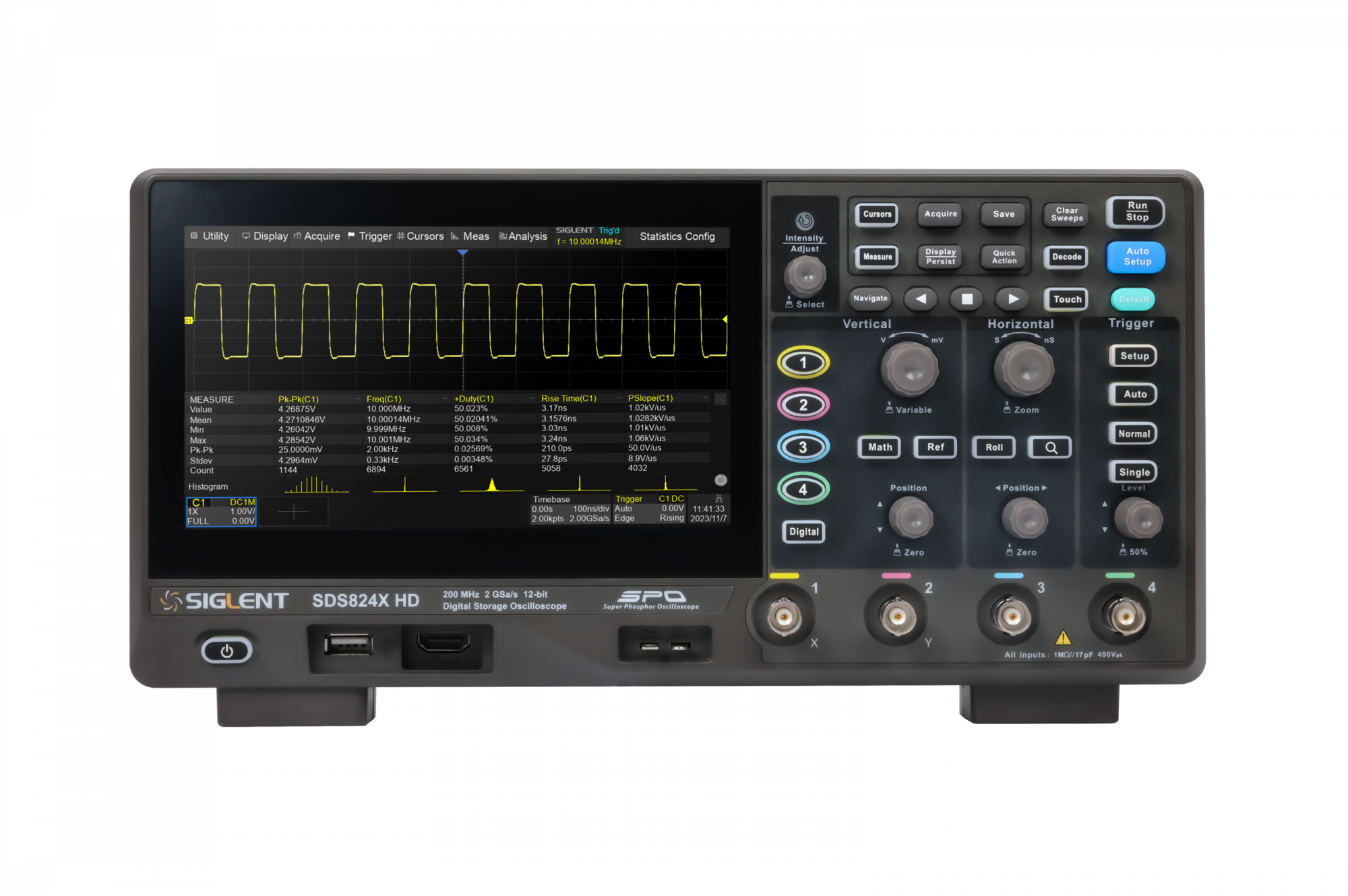

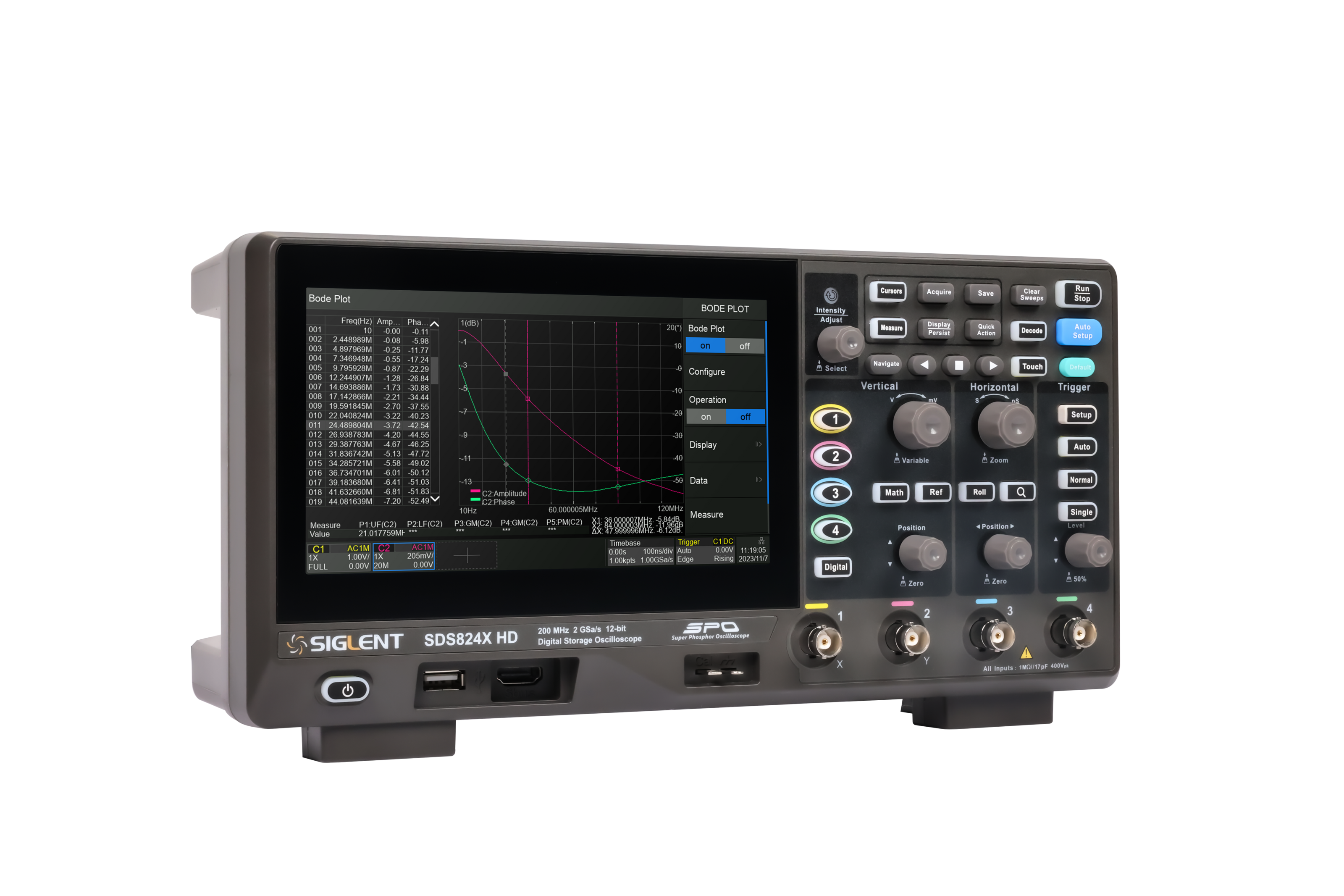

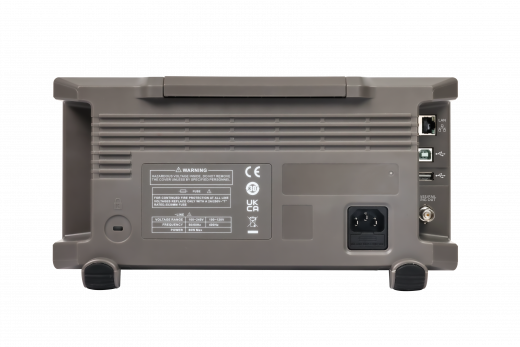

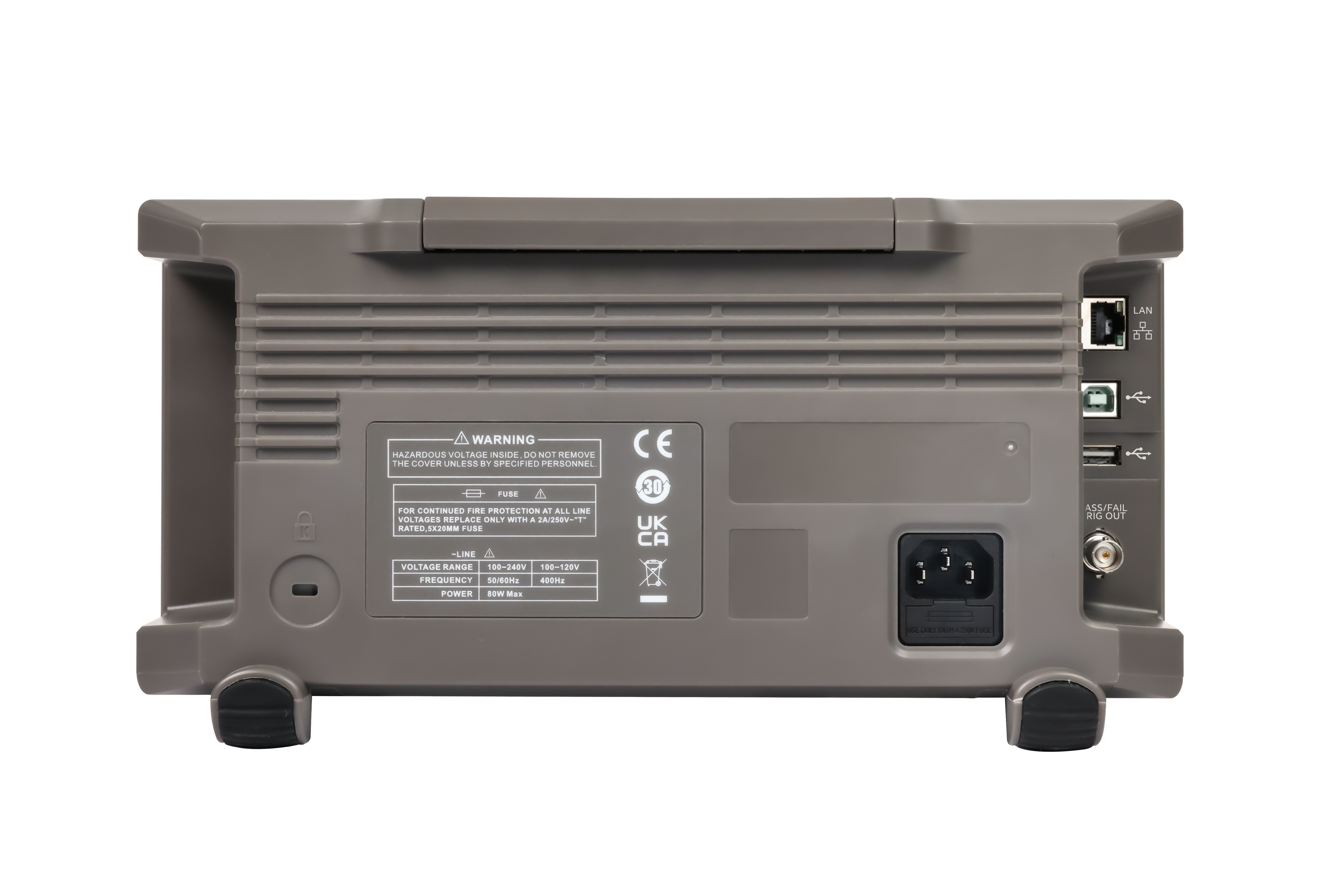

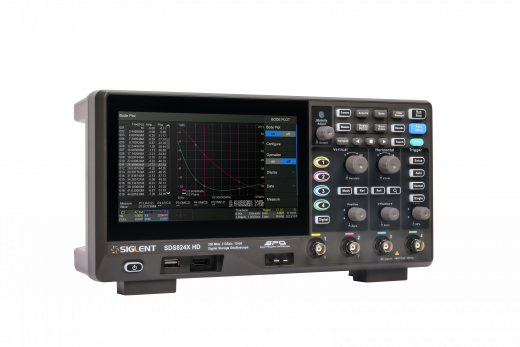

SIGLENT SDS814X HD Осциллограф цифровой запоминающий
Многоканальный осциллограф SDS814X HD с полосой пропускания 100 МГц представляет собой мощный инструмент для комплексного анализа аналоговых и цифровых систем. Наличие четырех измерительных каналов с высоким 12-битным разрешением позволяет проводить синхронные измерения в сложных устройствах, таких как многоканальные системы управления, источники питания с несколькими выходами и цифровые контроллеры. Это делает модель востребованной в сферах R&D, контроля качества и образовательной деятельности.

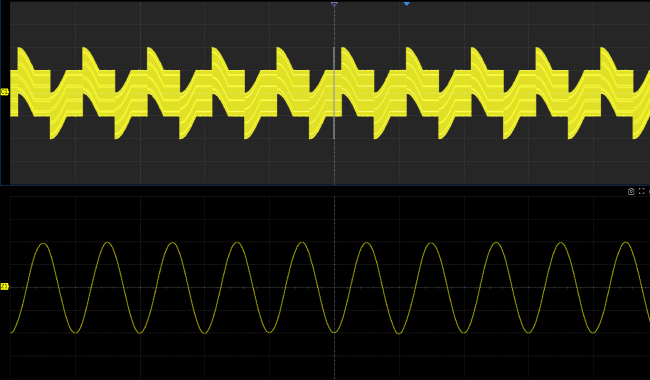

Принцип действия прибора основан на параллельной оцифровке входных сигналов с высокой скоростью и последующей цифровой обработке с применением аппаратного ускорения. Это обеспечивает плавную работу интерфейса и мгновенный отклик при перерисовке сложных waveforms, даже при задействовании глубокой памяти. Функция цифрового люминофора (Digital Phosphor) имитирует поведение аналоговых осциллографов, отображая статистику изменения сигнала во времени.
Технические характеристики SDS814X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (в реальном времени) | 2 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Размер дисплея | 7 дюймов |
| Разрешение дисплея | 1024 x 600 пикселей |
| Глубина памяти | 50 млн точек |
| Входное сопротивление | 1 МОм ± 1%, 18 пФ |
Области применения и преимущества SDS814X HD
Область использования охватывает все сферы, где требуется многоканальный анализ: отладка микропроцессорных систем, тестирование силовых инверторов, исследование датчиков и систем связи.
- Универсальность четырех каналов: Максимальная гибкость для одновременного наблюдения входных/выходных сигналов, сигналов управления и синхронизации.
- Глубокая память на всех каналах: Возможность захвата длинных последовательностей событий без потери детализации с последующим масштабированием и поиском аномалий.
- Эффективный анализ цифровых шин: Функция декодирования последовательных протоколов работает по всем четырем каналам одновременно, экономя время на отладке.

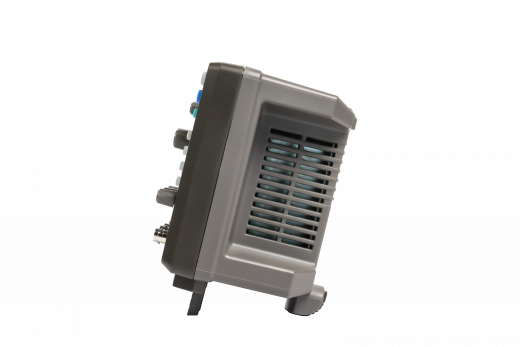

- Современный эргономичный дизайн: Компактный корпус с удобной ручкой для переноски и встроенным отсеком для аксессуаров.
- Простота документирования: Функция создания отчетов с сохранением скриншотов и данных измерений на USB-накопитель.
Дополнительные опции SDS814X HD
| Наименование опции | Описание |
|---|---|
| SAG1021I | USB-модуль изолированного генератора сигналов |
| SLA1016 | 16-канальный анализатор логических сигналов |
| SDS800XHD-PA | Программное обеспечение для анализа мощности |
| DF2001A | Калибровочное приспособление для анализа мощности |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

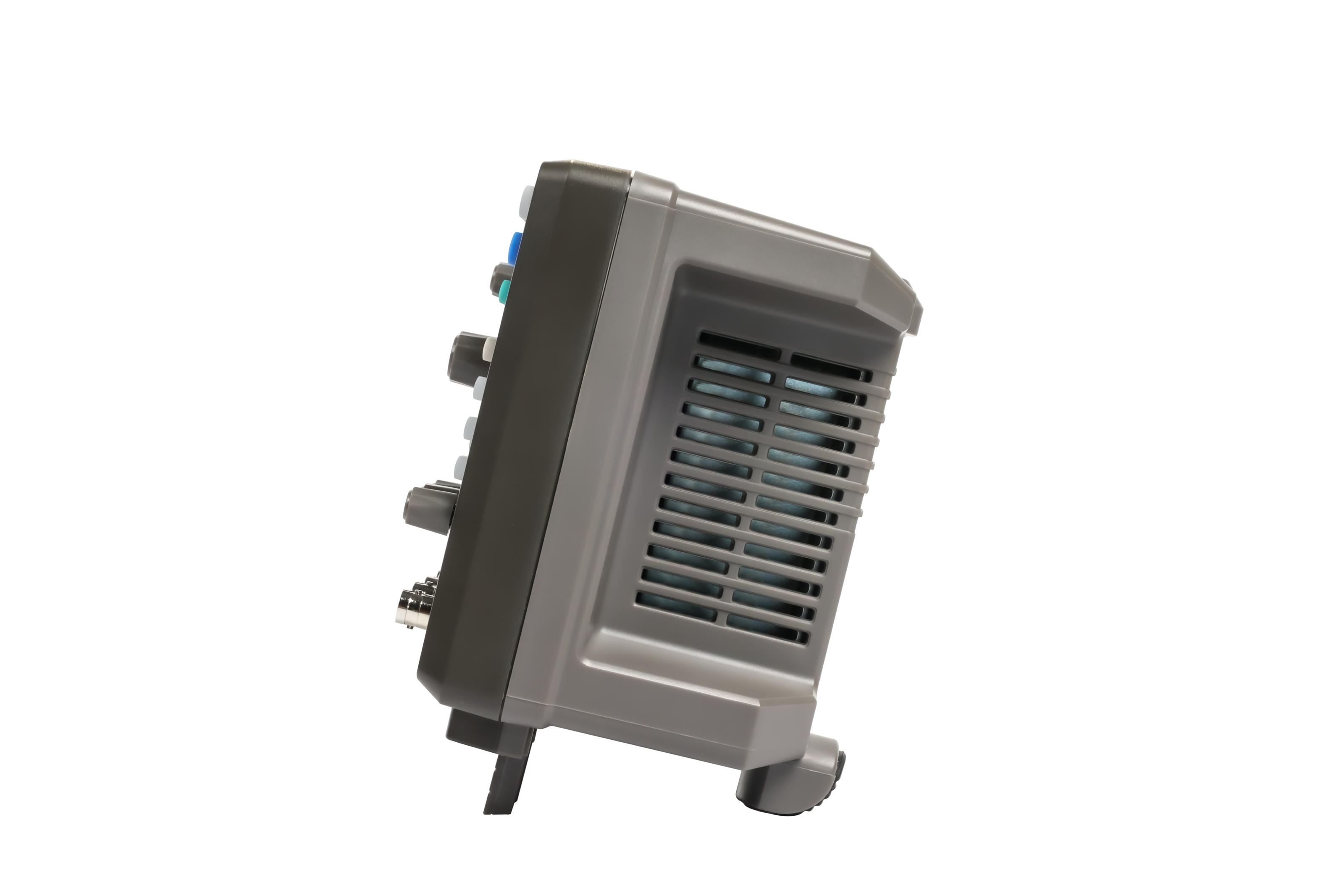

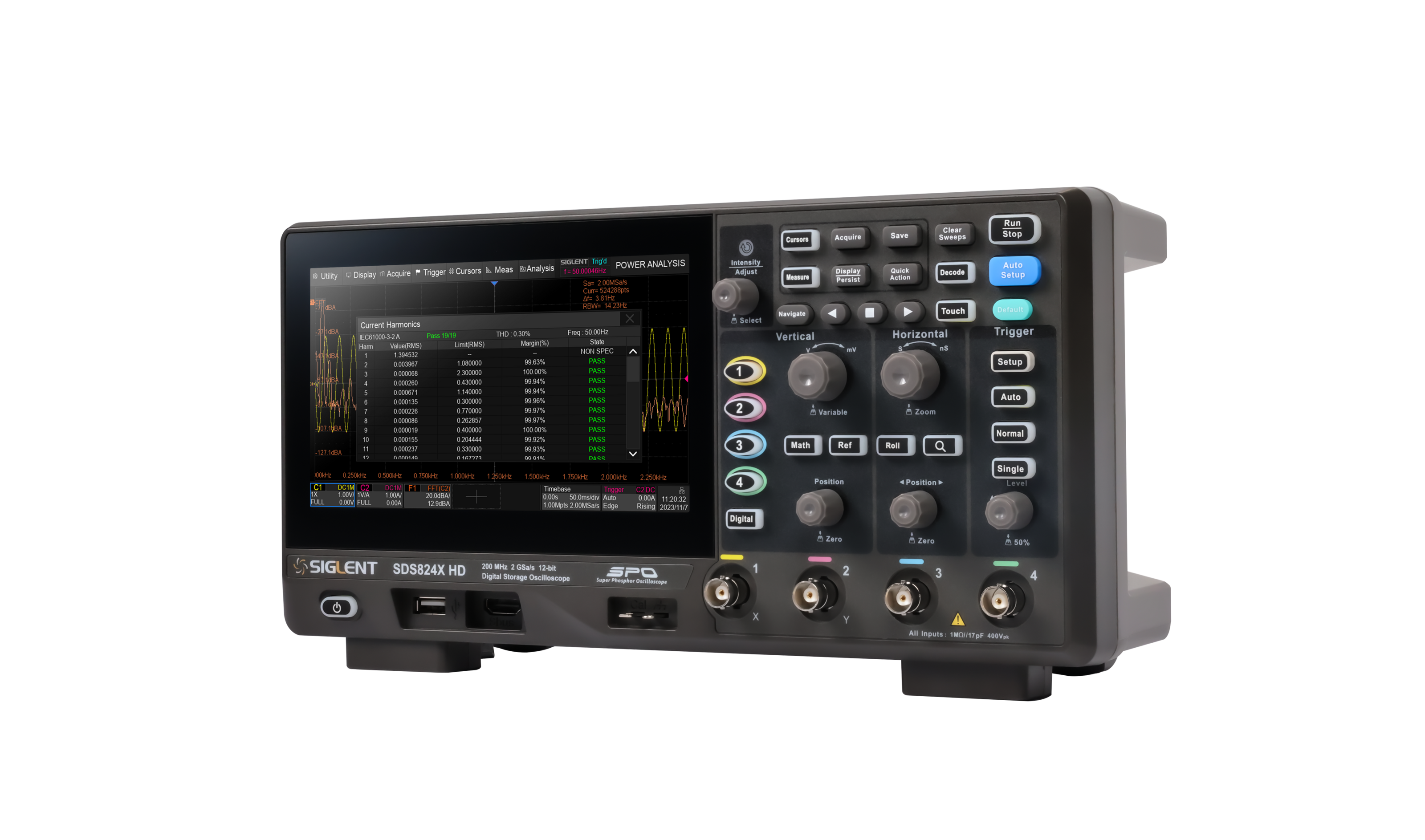

Фотогалерея
