Низкопрофильный 4-канальный осциллограф SIGLENT SDS6204L с полосой пропускания 2 ГГц. Высокая 8-битная точность, частота дискретизации 5 Гвыб/с и память до 500 Мточек на канал. Предназначен для точного анализа высокочастотных сигналов.

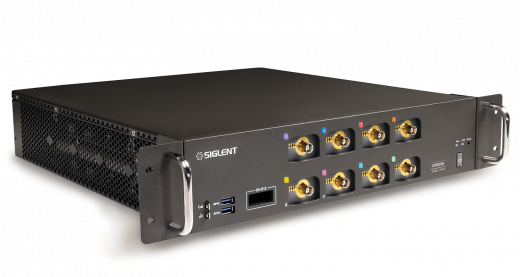

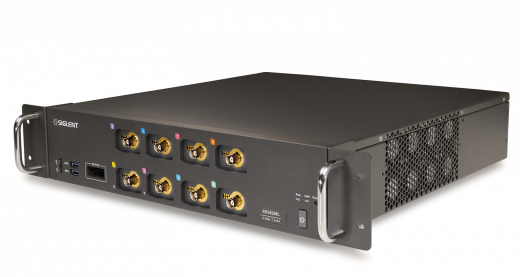

SIGLENT SDS6204L Осциллограф цифровой низкопрофильный
Цифровой осциллограф SIGLENT SDS6204L — это флагманская 4-канальная модель с полосой пропускания 2 ГГц, созданная для инженеров, работающих с самыми сложными задачами. Прибор сочетает в себе высокую точность измерений, низкий уровень шума и выдающуюся производительность, обеспечивая высокое качество анализа аналоговых и цифровых сигналов в самых требовательных приложениях.
Осциллограф построен на 8-битной платформе с частотой дискретизации 5 Гвыб/с, что позволяет детально визуализировать формы сигналов и выявлять мельчайшие аномалии. Большая глубина памяти и мощный процессор обработки обеспечивают бесперебойную работу с длинными записями без потери скорости обновления. Это делает осциллограф идеальным инструментом для исследований и разработок в области ВЧ-техники и телекоммуникаций.
Технические характеристики SDS6204L
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 2 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 5 Гвыб/с ( 10 Гвыб/с ESR) |
| Разрядность АЦП | 8 бит |
| Глубина памяти на канал | 500 млн точек |
| Скорость захвата | 170000 выб/c |
Области применения модели SDS6204L
Низкопрофильный осциллограф применяется для задач, где критична высокая полоса пропускания и точность: разработка и тестирование беспроводных систем связи (5G, WiFi), измерение параметров импульсных источников питания, анализ целостности сигналов в высокоскоростных PCB, научные исследования.
Ключевые преимущества SDS6204L
- Низкий уровень собственного шума и высокая скорость обновления сигнала.
- Технология цифровой обработки сигнала SPO обеспечивает высокую точность и детализацию.
- Запуск последовательной шины и декодер, поддерживающие I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester.
- 4 математических функции, поддержка редактора формул
- Встроенный генератор сигналов до 25 МГц.
- Интеллектуальная система триггеров с поддержкой края, наклона, импульсов, оконного и видеотриггера.
Дополнительные опции SDS6204L
| Артикул | Описание опции |
|---|---|
| SDS6000L-FG | Генератор сигналов (ПО) |
| SDS6000L-16LA | 16 цифровых каналов (ПО) |
| SPL2016 | 16-канальный логический пробник |
| SDS6000L-PA | Анализ мощности (ПО) |
| DF2001A | Калибровочное приспособление для анализа мощности |
| SDS6000L-EJ | Диаграмма глазковой диаграммы/Анализ джиттера (ПО) |
| SDS6000L-I2S | Триггер и декодирование I2S (ПО) |
| SDS6000L-1553B | Триггер и декодирование MIL-STD-1553B (ПО) |
| SDS6000L-FlexRay | Триггер и декодирование FlexRay (ПО) |
| SDS6000L-CANFD | Триггер и декодирование CAN FD (ПО) |
| SDS6000L-SENT | Триггер и декодирование SENT (ПО) |
| SDS6000L-Manch | Декодирование Манчестерского кода (ПО) |
| STB3 | Демонстрационный источник сигналов |
| SAP1000, SAP2500 | Высокоскоростной активный пробник |
| HPB4010 | Высоковольтный пробник |
| SAP2500D | Высокоскоростной дифференциальный пробник |
| DPB1300 / DPB4080 / DPB5150 / DPB5150A / DPB5700 / DPB5700A | Высоковольтный дифференциальный пробник |
| CPL5100 / CP4020 / CP4050 / CP4070 / CP4070A / CP6030 / CP6030A / CP6150 / CP6500 | Токовые пробники |

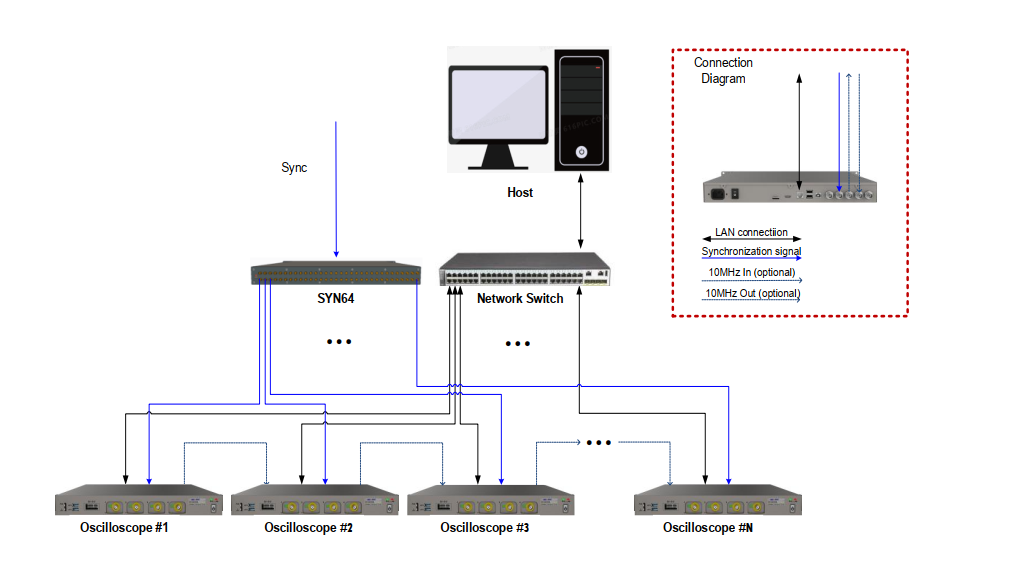

| SYN64 | 64-канальный синхронизатор-распределитель |
