Осциллограф цифровой SIGLENT SDS5032X с полосой 350 МГц и 2 каналами. Высокая частота дискретизации 5 Гвыб/с, глубина памяти 250 Мточек, 10-дюймовый дисплей. Идеален для точных измерений и анализа сложных сигналов.

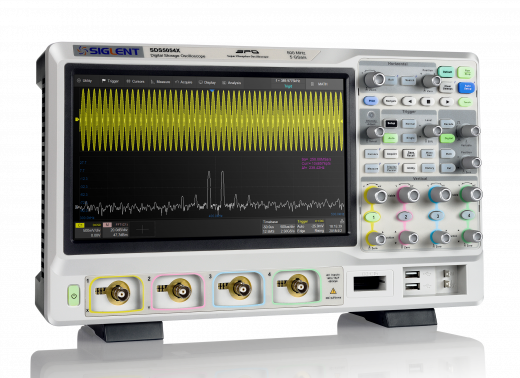

SIGLENT SDS5032X: Осциллограф цифровой суперфосфорный
Осциллограф SDS5032X — это высокофункциональный прибор с полосой пропускания 350 МГц, предназначенный для сложных исследований и измерений электронных сигналов в научных лабораториях, сервисных центрах и на производственных линиях. Он сочетает в себе высокую производительность, интуитивно понятный интерфейс и расширенный аналитический функционал, обеспечивая точную визуализацию и детальный анализ аналоговых и цифровых схем.
Прибор работает по принципу дискретизации сигнала с высокой скоростью и последующего восстановления его формы на высококонтрастном дисплее. Благодаря передовой архитектуре с новым процессором обработки сигналов и усовершенствованной системе сбора данных, осциллограф гарантирует минимальные шумы и максимальную точность измерений даже для высокоскоростных и низкоамплитудных сигналов, что делает его незаменимым инструментом для разработки и отладки современной электроники.
Технические характеристики SDS5032X
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации (макс.) | 5 Гвыб/с |
| Разрядность АЦП | 10 бит |
| Размер дисплея | 10,1 дюйма |
| Разрешение дисплея | 1024 x 600 пикселей |
| Глубина памяти (макс.) | 250 Мточек/канал |
| Скорость захвата | до 500 000 осциллограмм/сек |
| Входное сопротивление | 1 МОм ± 1%, 50 Ом ± 1% |
Области применения SDS5032X
Осциллограф широко используется в проектировании силовой электроники, телекоммуникационных систем, автомобильной электроники, а также для образовательных и исследовательских задач. Его возможностей достаточно для анализа целостности цифровых сигналов, измерения параметров импульсных источников питания и диагностики шинных интерфейсов.
Ключевые преимущества SDS5032X
- Высокая четкость сигнала: Технология UltraVision II обеспечивает низкий уровень шума и высокую точность измерений.

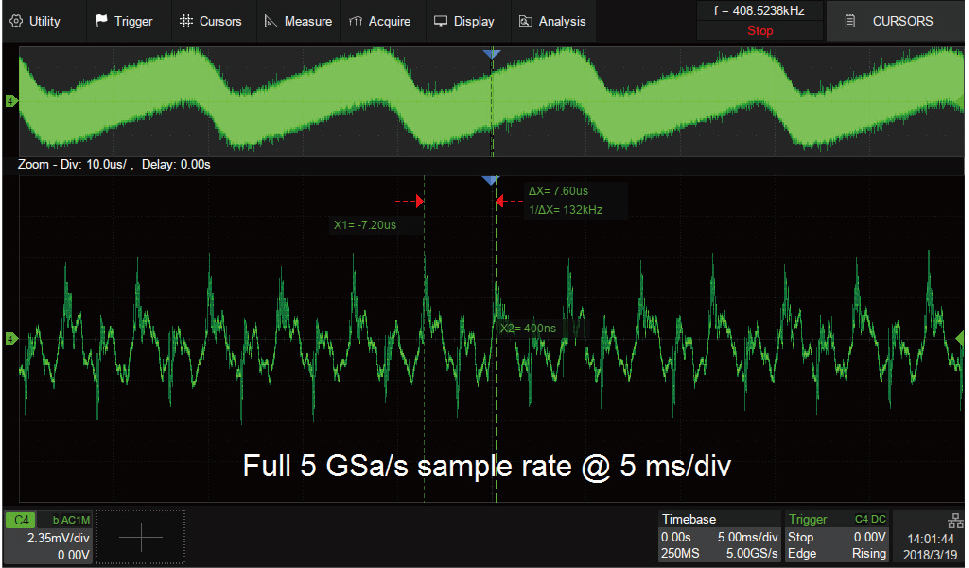

- Глубокая память: Глубина памяти до 250 Мточек позволяет захватывать длительные сигналы с высоким разрешением.
- Современный дисплей: Большой 10,1-дюймовый дисплей с высоким разрешением отображает все детали сигнала.

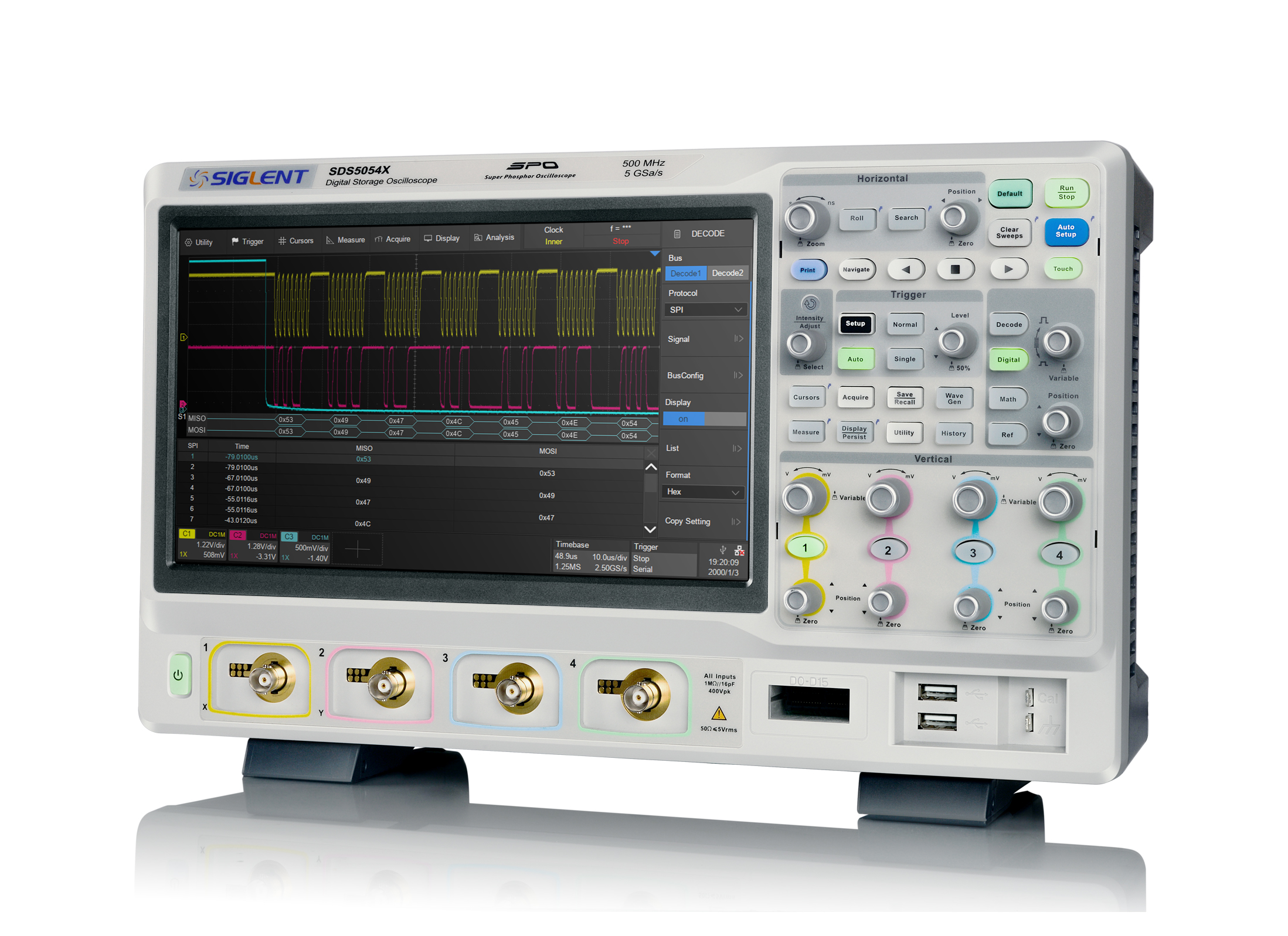

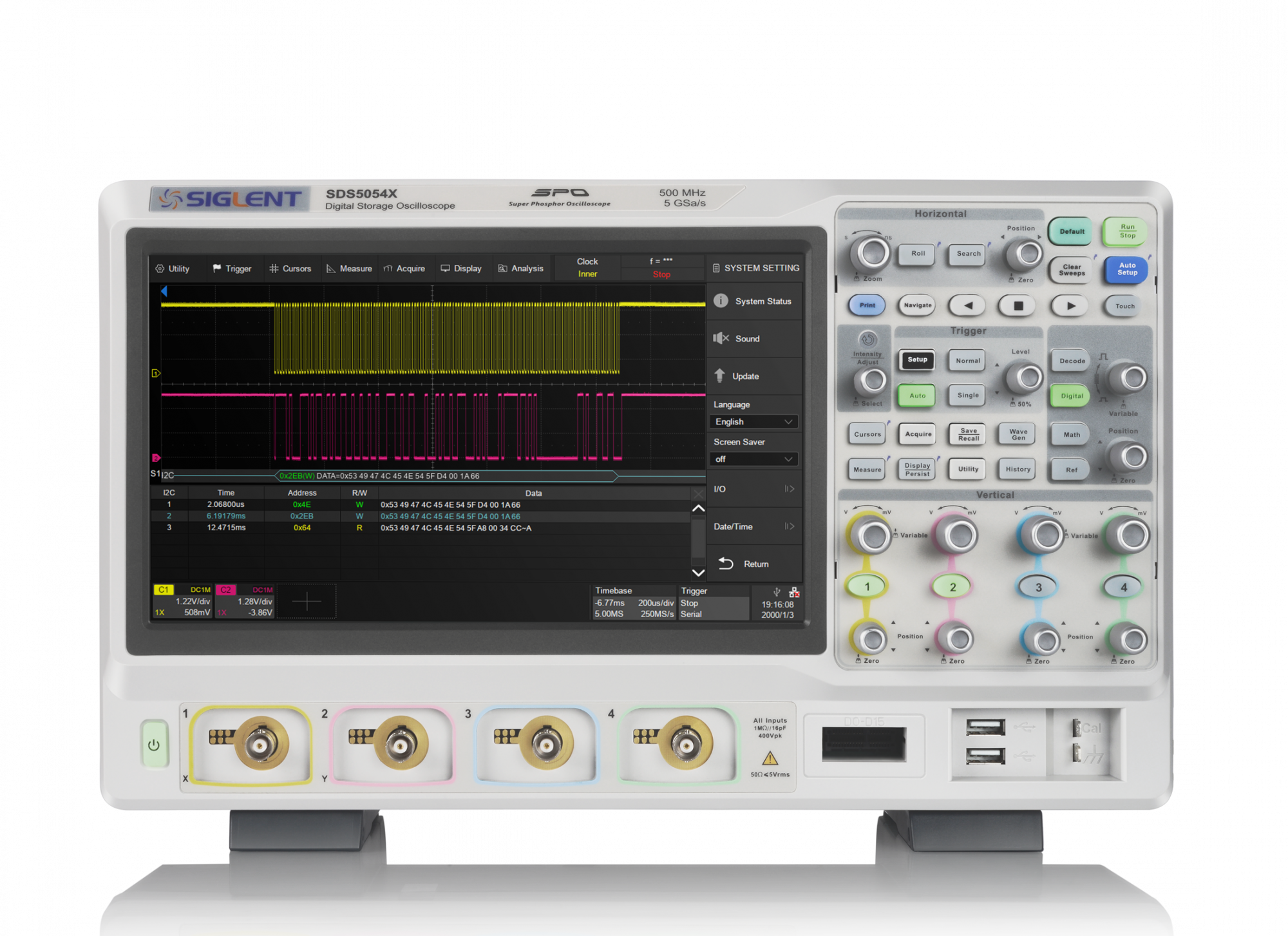

- Расширенные функции анализа: Встроенные средства измерения, маскирование, анализ истории и последовательный декодирование шин (I2C, SPI, UART, CAN, LIN).

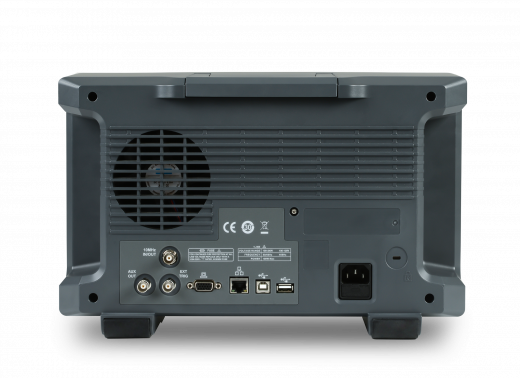

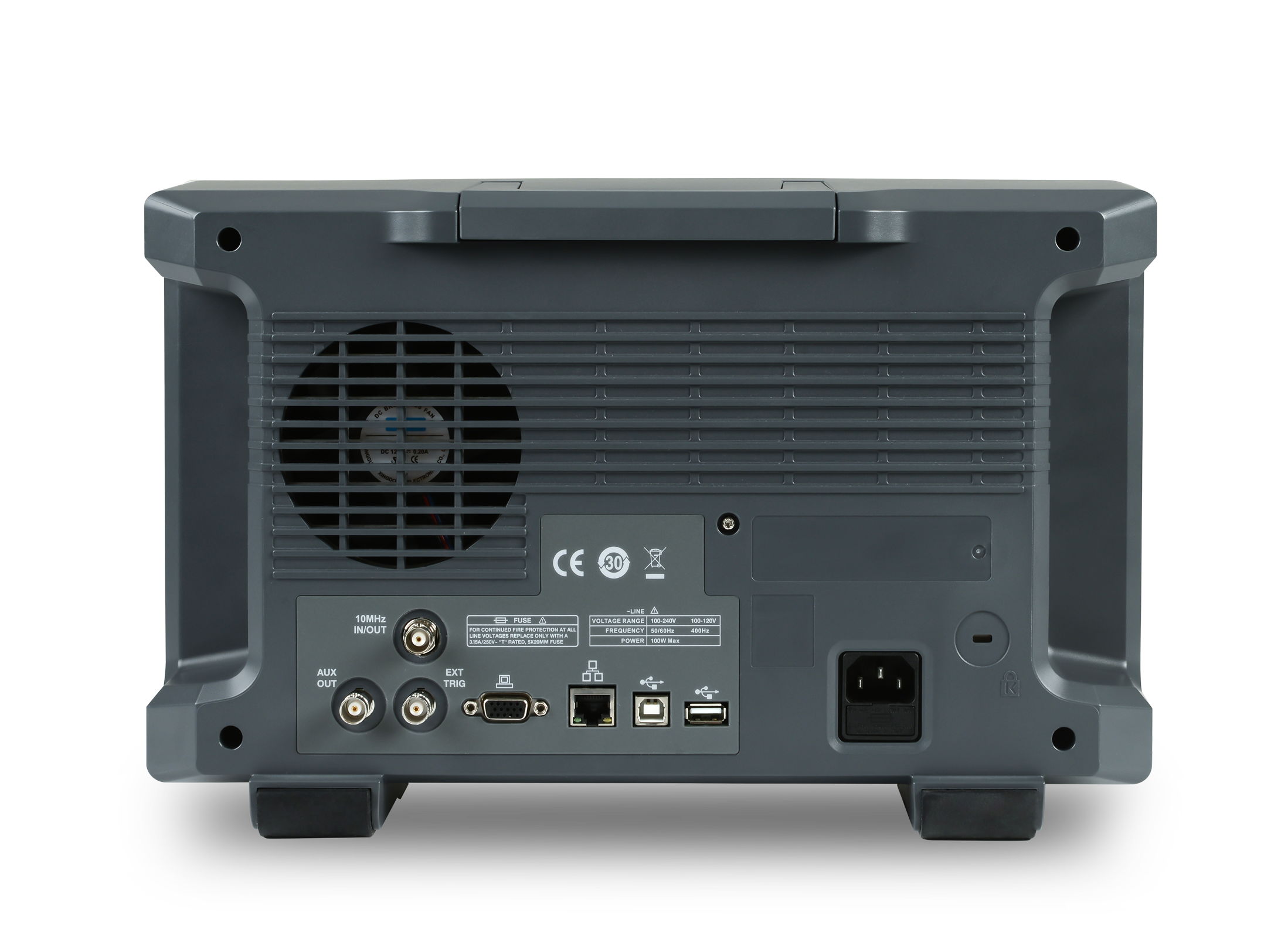

- Эргономика: USB, LAN (LXI-C), Wi-Fi (опция), порт HDMI для подключения к внешним мониторам.
Дополнительные опции SDS5032X
| Наименование опции | Описание |
|---|---|
| SDS-5000X-4BW05 | Обновление полосы пропускания с 350 МГц до 500 МГц (4-канальная модель) (ПО) |
| SDS-5000X-4BW10 | Обновление полосы пропускания с 500 МГц до 1 ГГц (4-канальная модель)(ПО) |
| SDS-5000X-PA | Анализ мощности (ПО) |
| SDS-5000X-I2S | Триггер и декодирование I2S (ПО) |
| SDS-5000X-1553B | Триггер и декодирование MIL-STD-1553B (ПО) |
| SDS-5000X-FlexRay | Триггер и декодирование FlexRay (ПО) |
| SDS-5000X-CANFD | Триггер и декодирование CAN FD (ПО) |
| SDS-5000X-SENT | Триггер и декодирование SENT (ПО) |
| SDS-5000X-Manch | Декодирование Манчестерского кода (ПО) |
| SDS-5000X-ARINC | Декодирование ARINC429 (ПО) |
