Мощный осциллограф SIGLENT SDS3104X HD с полосой пропускания 1 ГГц и 12-битным АЦП. 4 канала, дискретизация 4 Гвыб/с, память 400 Мточек. Решение для ВЧ-цифровых и RF-применений.

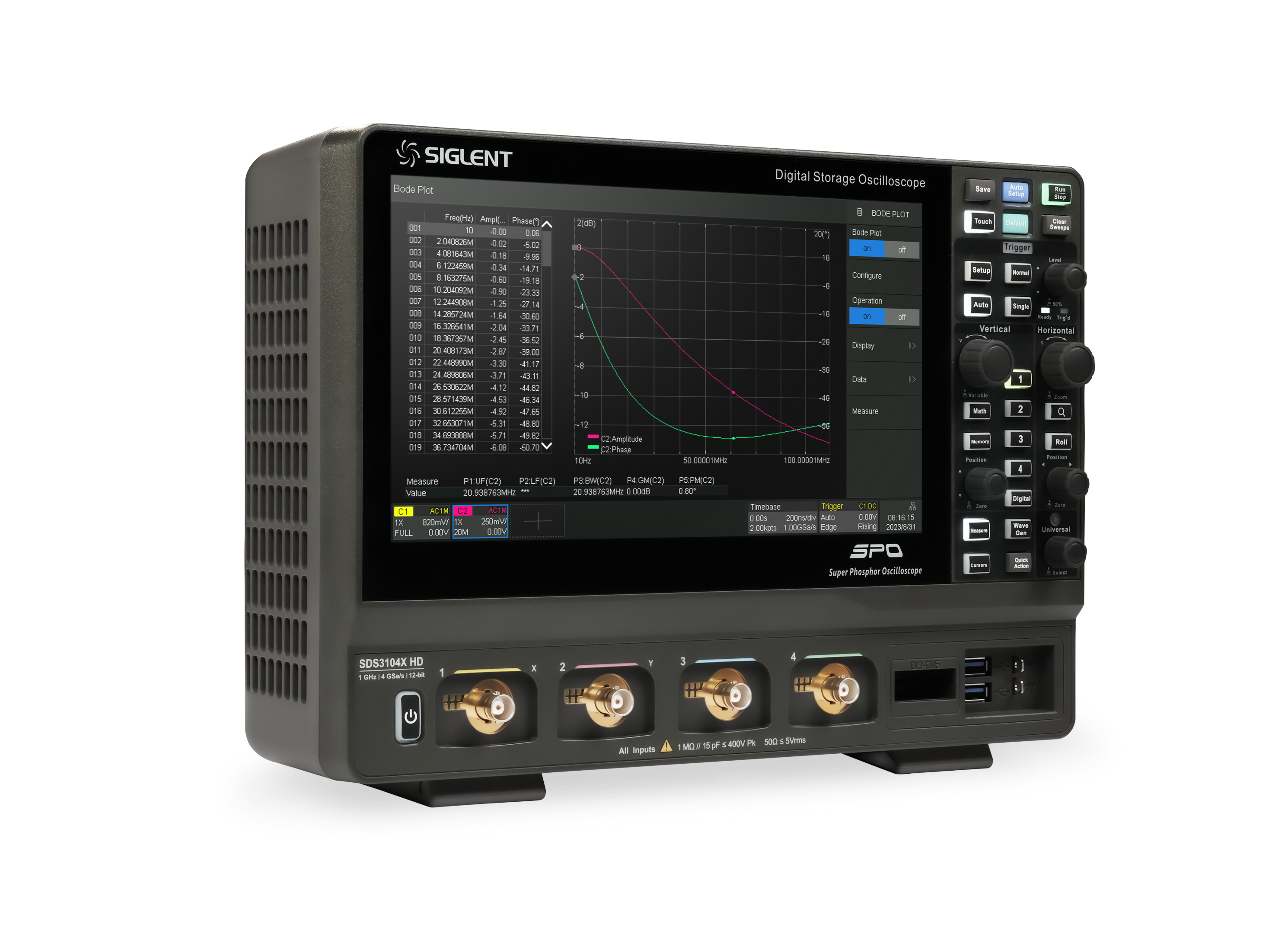

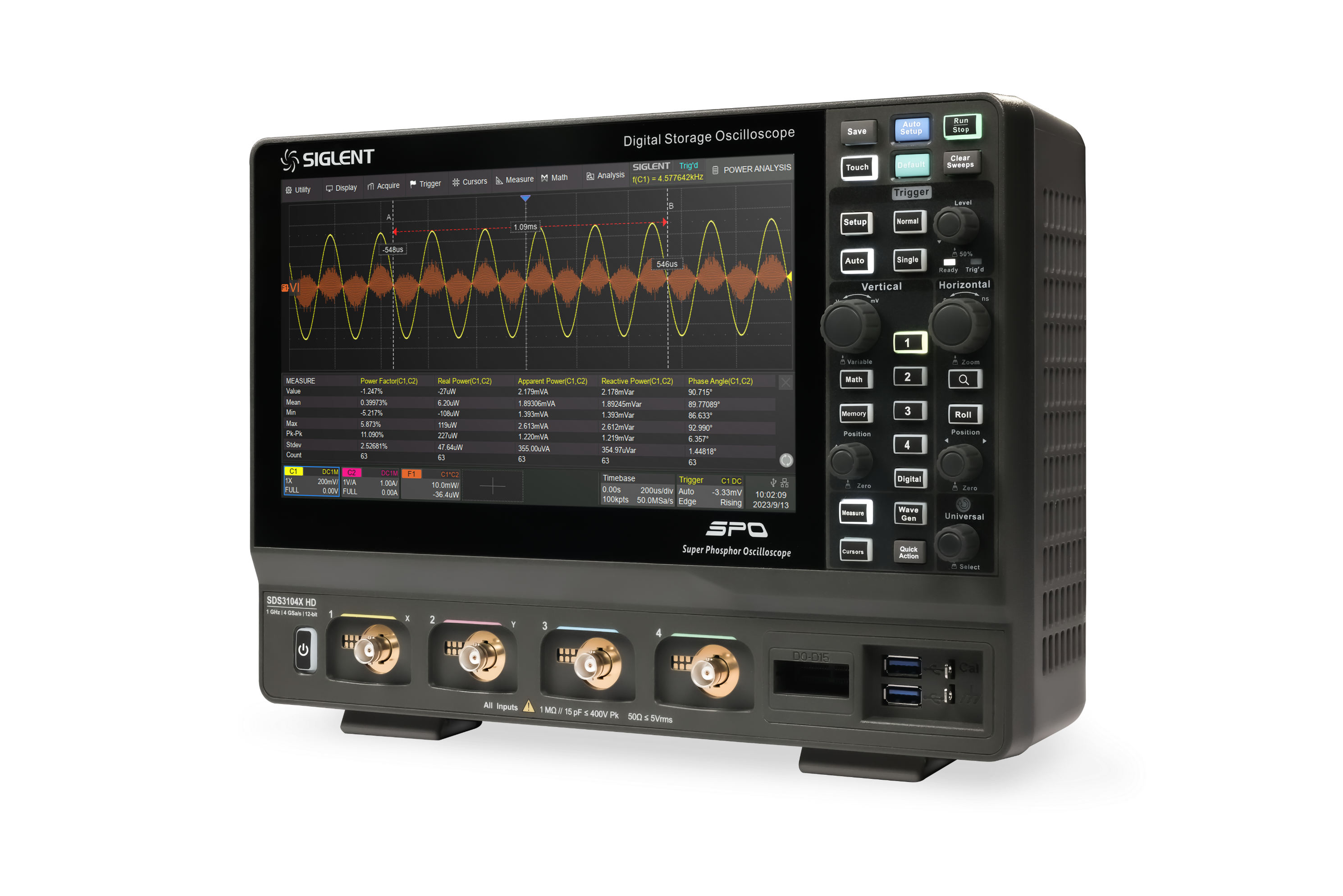

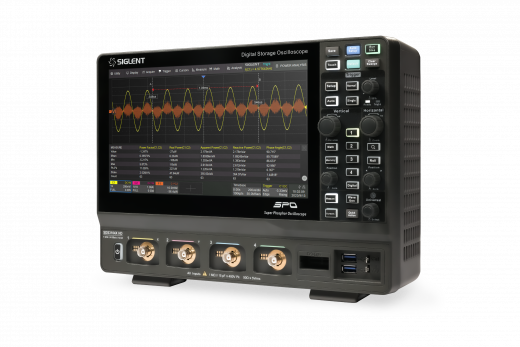

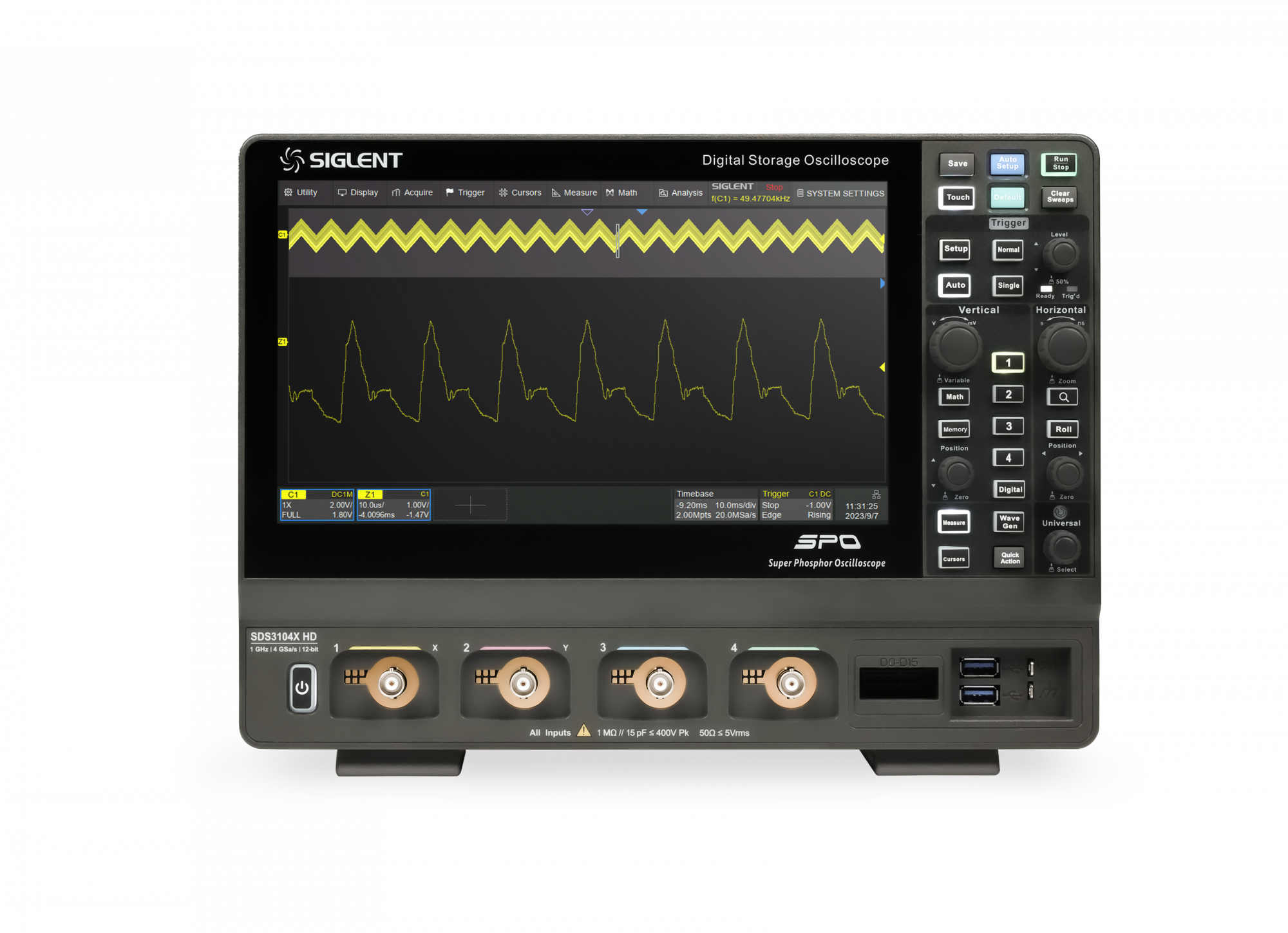

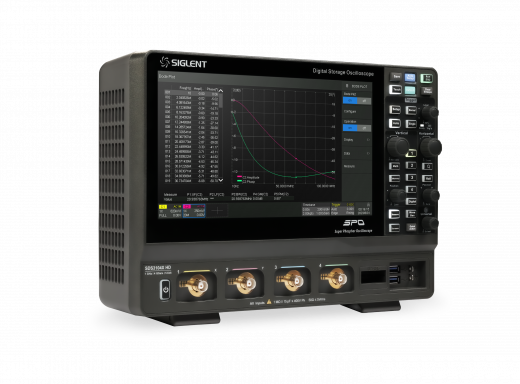

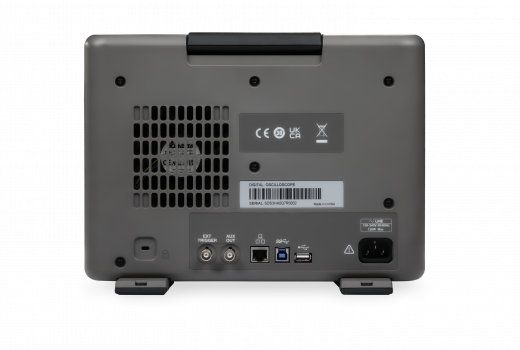

SIGLENT SDS3104X HD Осциллограф цифровой запоминающий
Флагманская модель в линейке SDS3000X HD — осциллограф SIGLENT SDS3104X HD с полосой пропускания 1 ГГц. Этот прибор сочетает в себе высокоскоростные характеристики с уникальным 12-битным разрешением, что делает его незаменимым инструментом для исследований и разработок в области RF-технологий, высокоскоростной цифровой передачи данных и силовой электроники следующего поколения.
Архитектура прибора оптимизирована для минимизации шумов и обеспечения максимальной динамической точности на всех диапазонах. Высокая частота дискретизации и глубокой объем памяти гарантируют, что даже самые короткие и быстрые аномалии сигнала будут захвачены и детально проанализированы. Это позволяет инженерам решать самые сложные задачи проектирования и отладки.
Технические характеристики SDS3104X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 1 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 4 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Длина записи (макс.) | 400 Мточек/канал |
| Скорость захвата | 890 000 выб/с |
| Размер дисплея | 10,1 дюйма, IPS |
| Разрешение дисплея | 1024 x 600 пикселей |
Области применения SDS3104X HD
Осциллограф предназначен для наиболее требовательных применений:
- Высокоскоростные цифровые системы: отладка шин DDR, PCI Express, Serial ATA.
- RF и микроволновая техника: анализ модулированных сигналов, измерение гармоник, тестирование компонентов.
- Авиационно-космическая и оборонная промышленность: работа со сложными системами, требующими гарантированной точности и надежности.
- Передовые исследования: в университетских лабораториях и R&D центрах.
Ключевые преимущества модели SDS3104X HD
- Широкая полоса пропускания 1 ГГц для анализа высокочастотных и быстрых переходных процессов.

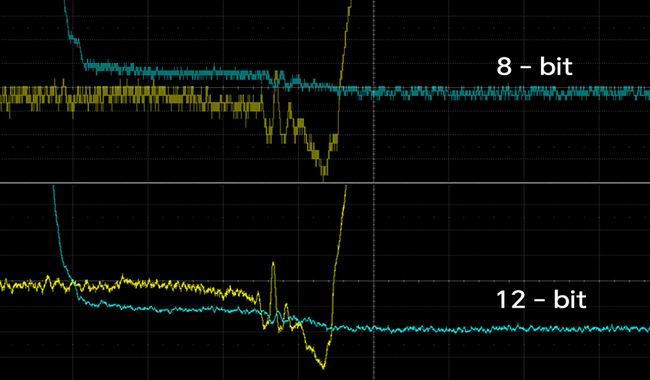

- Высокое разрешение 12 бит по всей полосе позволяет видеть мельчайшие детали сигнала.

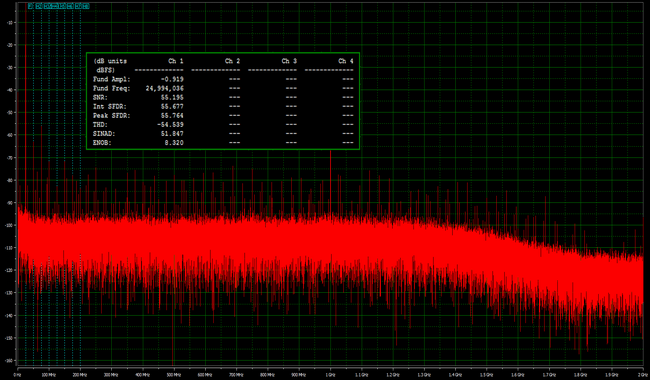

- Мощный анализ на основе FFT с высокой динамической диапазона для RF-измерений.
- Продуманная система активных пробников с компенсацией для точных измерений в ВЧ-диапазоне.
Дополнительные опции SDS3104X HD
| Опция | Описание |
|---|---|
| Анализ мощности | SDS3000HD-PA |
| Триггер и декодирование I2S | SDS3000HD-I2S |
| Триггер и декодирование MIL-STD-1553B | SDS3000HD-1553B |
| Триггер и декодирование FlexRay | SDS3000HD-FlexRay |
| Триггер и декодирование CAN FD | SDS3000HD-CANFD |
| Триггер и декодирование SENT | SDS3000HD-SENT |
| Декодирование Manchester | SDS3000HD-Manch |
| Триггер и декодирование ARINC429 | SDS3000HD-ARINC |
| Апгрейд полосы пропускания с 350 МГц до 500 МГц | SDS3000HD-BW3T5 |
| Апгрейд полосы пропускания с 350 МГц до 1 ГГц | SDS3000HD-BW3TA |
| Апгрейд полосы пропускания с 500 МГц до 1 ГГц | SDS3000HD-BW5TA |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

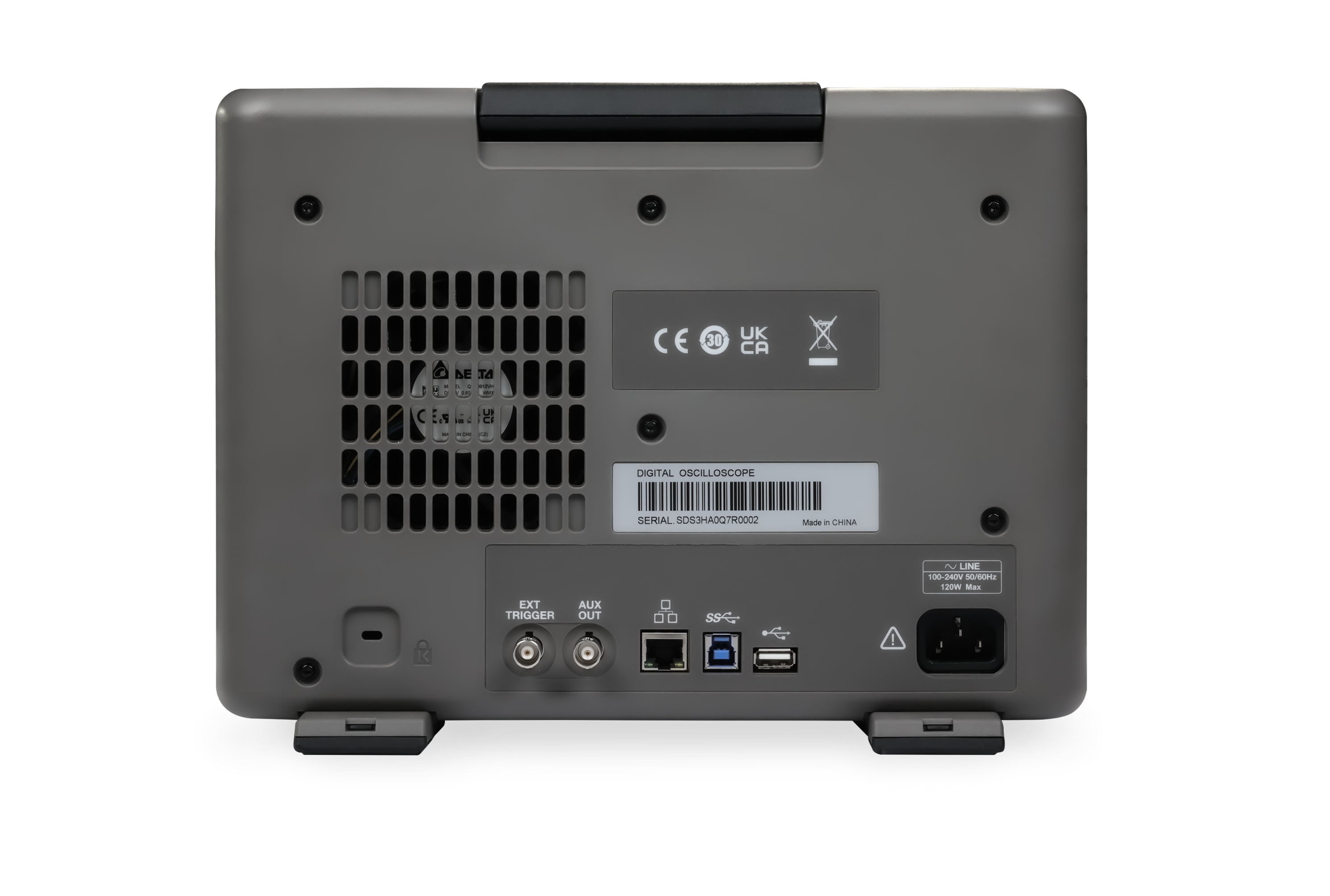

Фотогалерея
