Осциллограф цифровой SIGLENT SDS3034X HD с полосой 350 МГц и 12-битным разрешением. 4 канала, частота дискретизации 4 Гвыб/с, объем памяти 400 Мточек. Идеален для точных измерений в силовой электронике и телекоммуникациях.

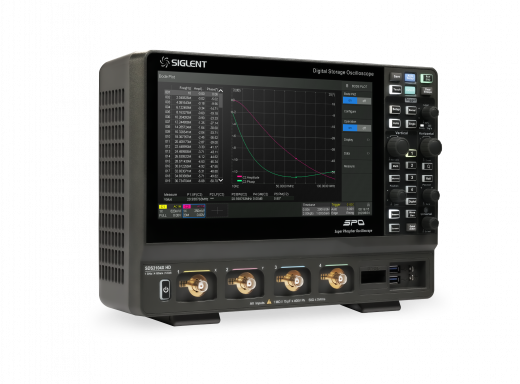

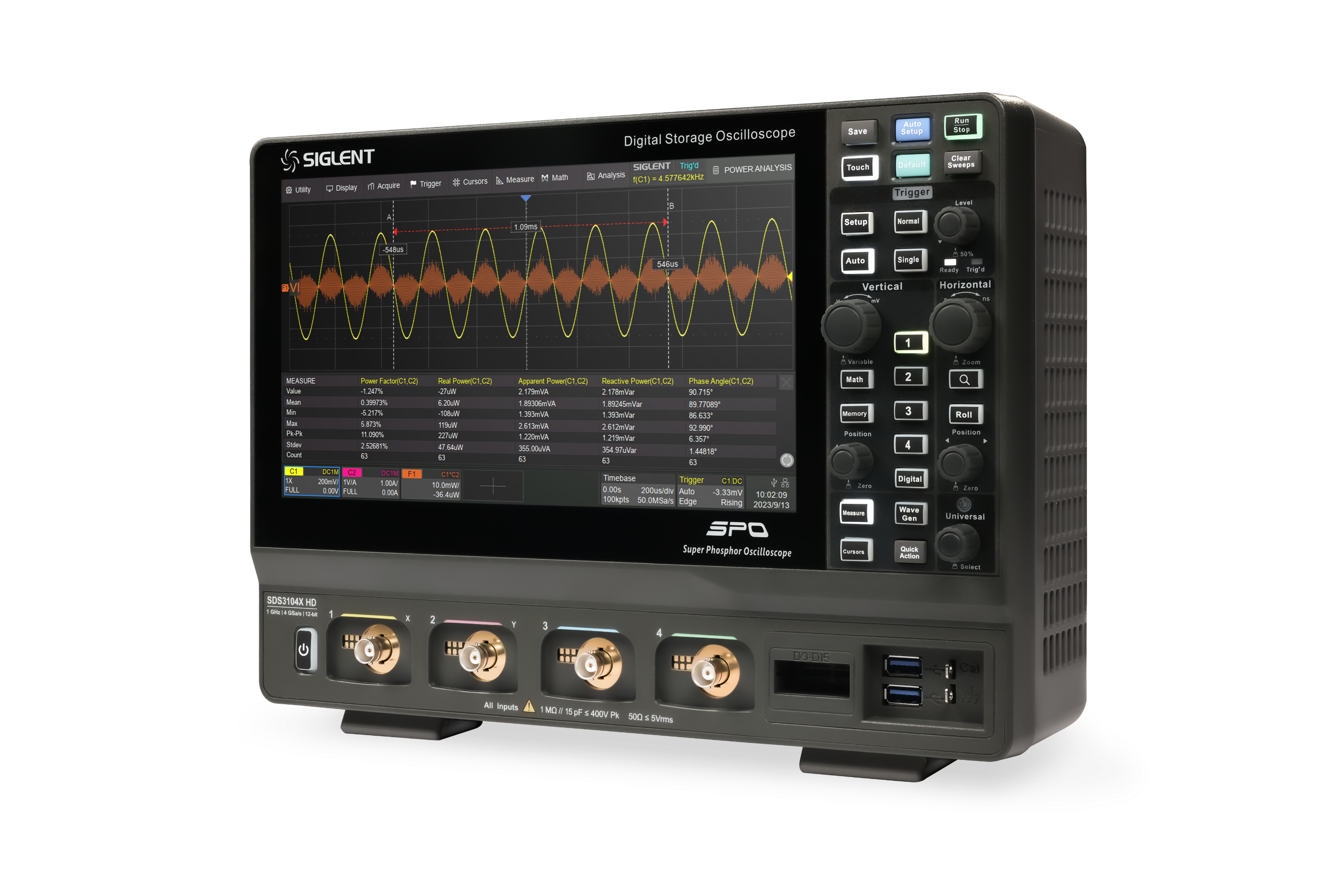

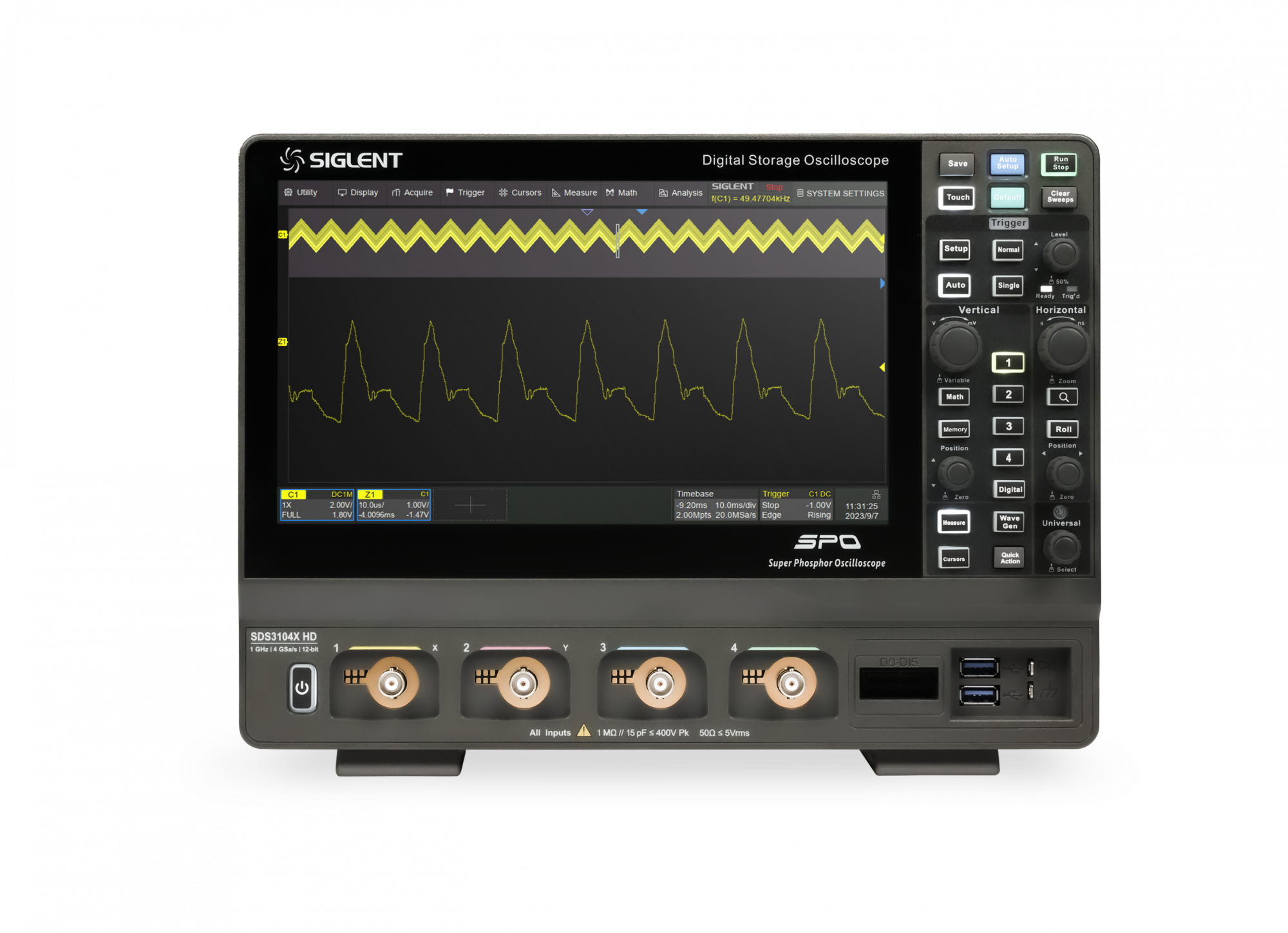

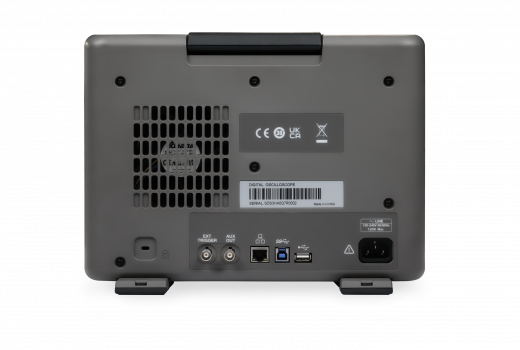

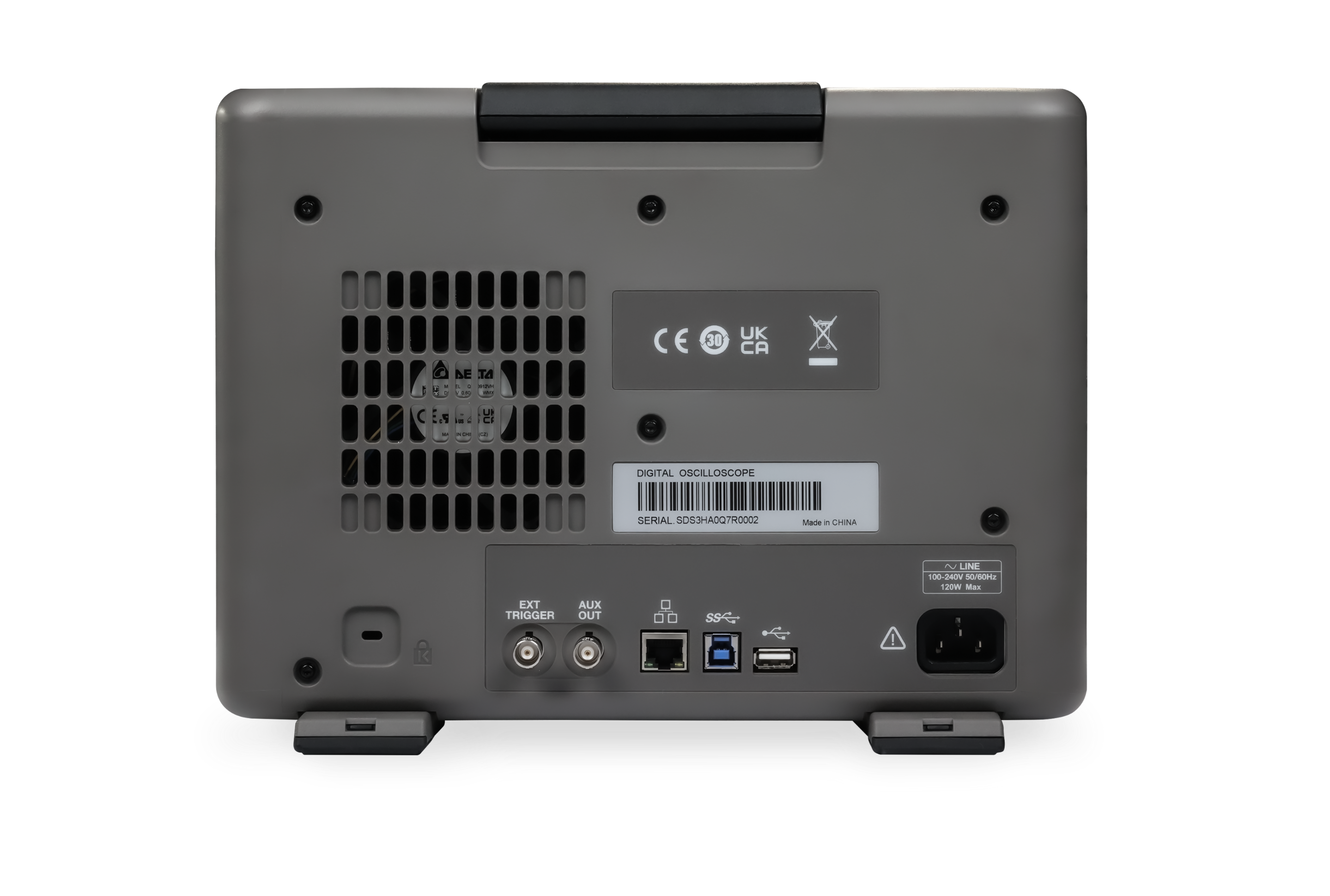

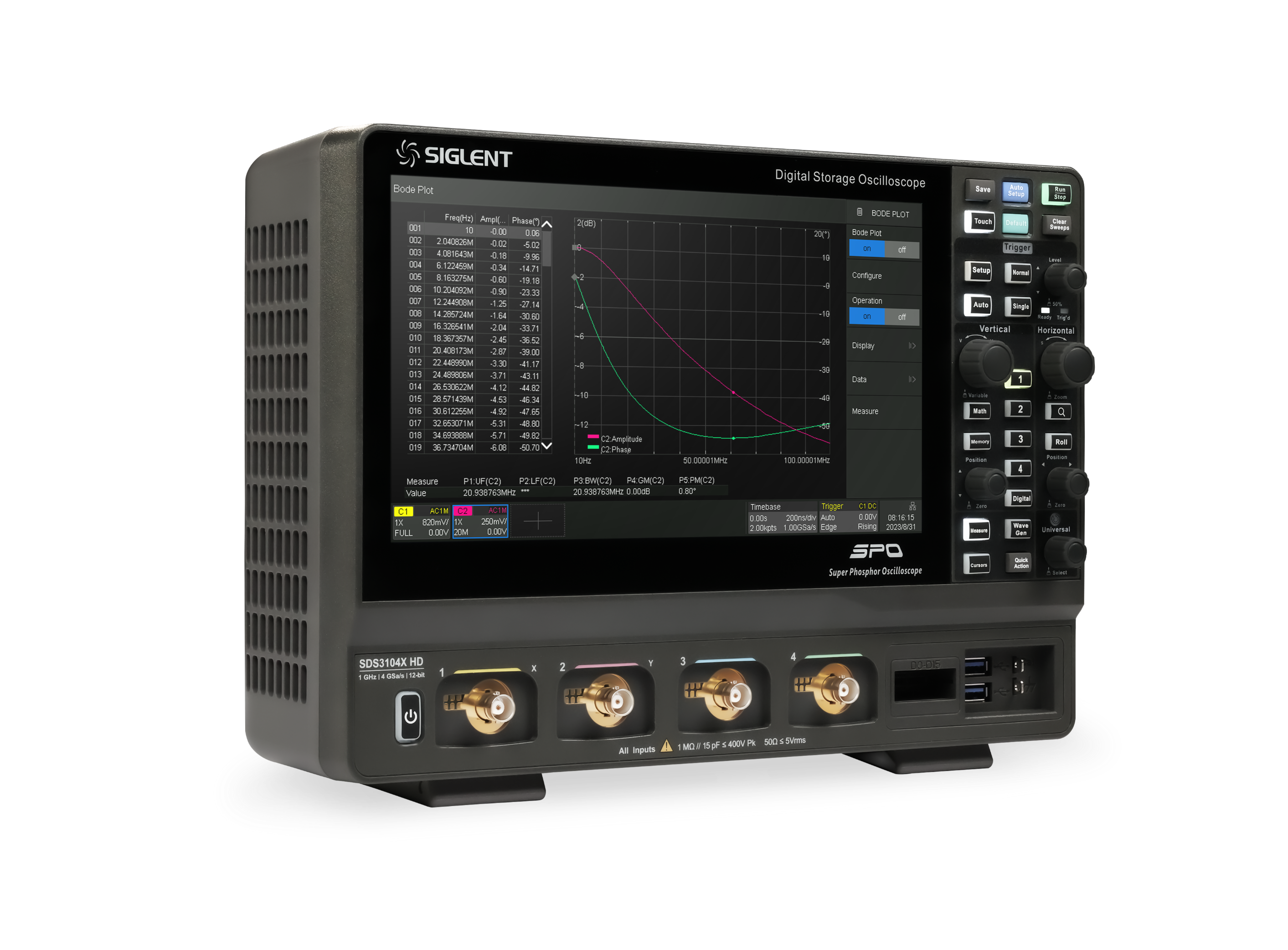

SIGLENT SDS3034X HD Осциллограф цифровой запоминающий
Цифровой осциллограф SIGLENT SDS3034X HD — это высокоточный прибор с полосой пропускания 350 МГц и 12-битным разрешением по всем каналам. Он предназначен для исследования сложных сигналов в областях силовой электроники, аэрокосмической промышленности, телекоммуникаций и разработки электронных устройств. Аппарат обеспечивает исключительную детализацию формы сигнала благодаря высокой частоте дискретизации и глубокой памяти.
Модель работает на основе гибридной архитектуры с двойным процессором, что позволяет одновременно выполнять захват сигналов с высоким разрешением и проводить их расширенный математический анализ. Интуитивный сенсорный интерфейс и мощные функции измерения ускоряют процесс отладки и анализа цепей, делая прибор идеальным инструментом для инженеров-исследователей и специалистов по контролю качества.
Технические характеристики SDS3034X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 4 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Длина записи (макс.) | 400 Мточек/канал |
| Скорость захвата | 890 000 выб/с |
| Размер дисплея | 10,1 дюйма, IPS |
| Разрешение дисплея | 1024 x 600 пикселей |
Области применения SDS3034X HD
Осциллограф находит применение в задачах, требующих точных измерений малых амплитуд сигналов и анализа шумов:
- Исследование источников питания: анализ пульсаций, переходных процессов и качества мощности.
- Разработка силовой электроники: измерения параметров ШИМ-сигналов и работы инверторов.
- Тестирование беспроводных систем: оценка модулированных сигналов и целостности цифровых линий.
- Образовательные и научные проекты: благодаря высокой точности и набору аналитических функций.
Ключевые преимущества модели SDS3034X HD
- Высокое разрешение 12 бит для детального просмотра мелких деталей сигнала.
- Глубокая память позволяет захватывать длинные временные интервалы без потери детализации.
- Мгновенный отклик сенсорного интерфейса и удобная навигация по данным.
- Поддержка опций для расширения функционала (протокольный анализ, генератор, etc.).
Дополнительные опции SDS3034X HD
| Опция | Описание |
|---|---|
| Анализ мощности | SDS3000HD-PA |
| Триггер и декодирование I2S | SDS3000HD-I2S |
| Триггер и декодирование MIL-STD-1553B | SDS3000HD-1553B |
| Триггер и декодирование FlexRay | SDS3000HD-FlexRay |
| Триггер и декодирование CAN FD | SDS3000HD-CANFD |
| Триггер и декодирование SENT | SDS3000HD-SENT |
| Декодирование Manchester | SDS3000HD-Manch |
| Триггер и декодирование ARINC429 | SDS3000HD-ARINC |
| Апгрейд полосы пропускания с 350 МГц до 500 МГц | SDS3000HD-BW3T5 |
| Апгрейд полосы пропускания с 350 МГц до 1 ГГц | SDS3000HD-BW3TA |
| Апгрейд полосы пропускания с 500 МГц до 1 ГГц | SDS3000HD-BW5TA |
