Цифровой осциллограф SIGLENT SDS2204X Plus: полоса 200 МГц, 4 канала, дискретизация 2 Гвыб/с. Объем памяти 200 Мточек, 10-битный АЦП и 10-дюймовый сенсорный экран. Мощный инструмент для разработки и диагностики.
Осциллограф SIGLENT SDS2204X Plus: возможности и применение

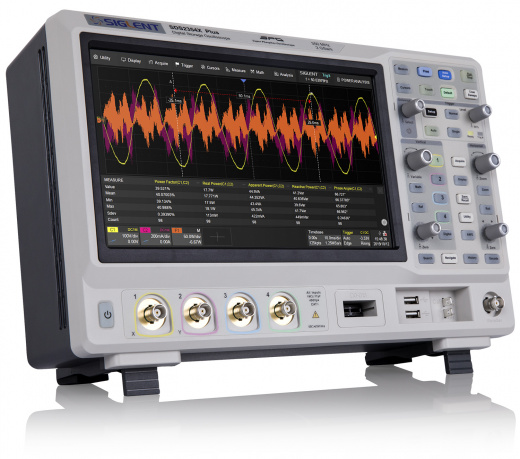

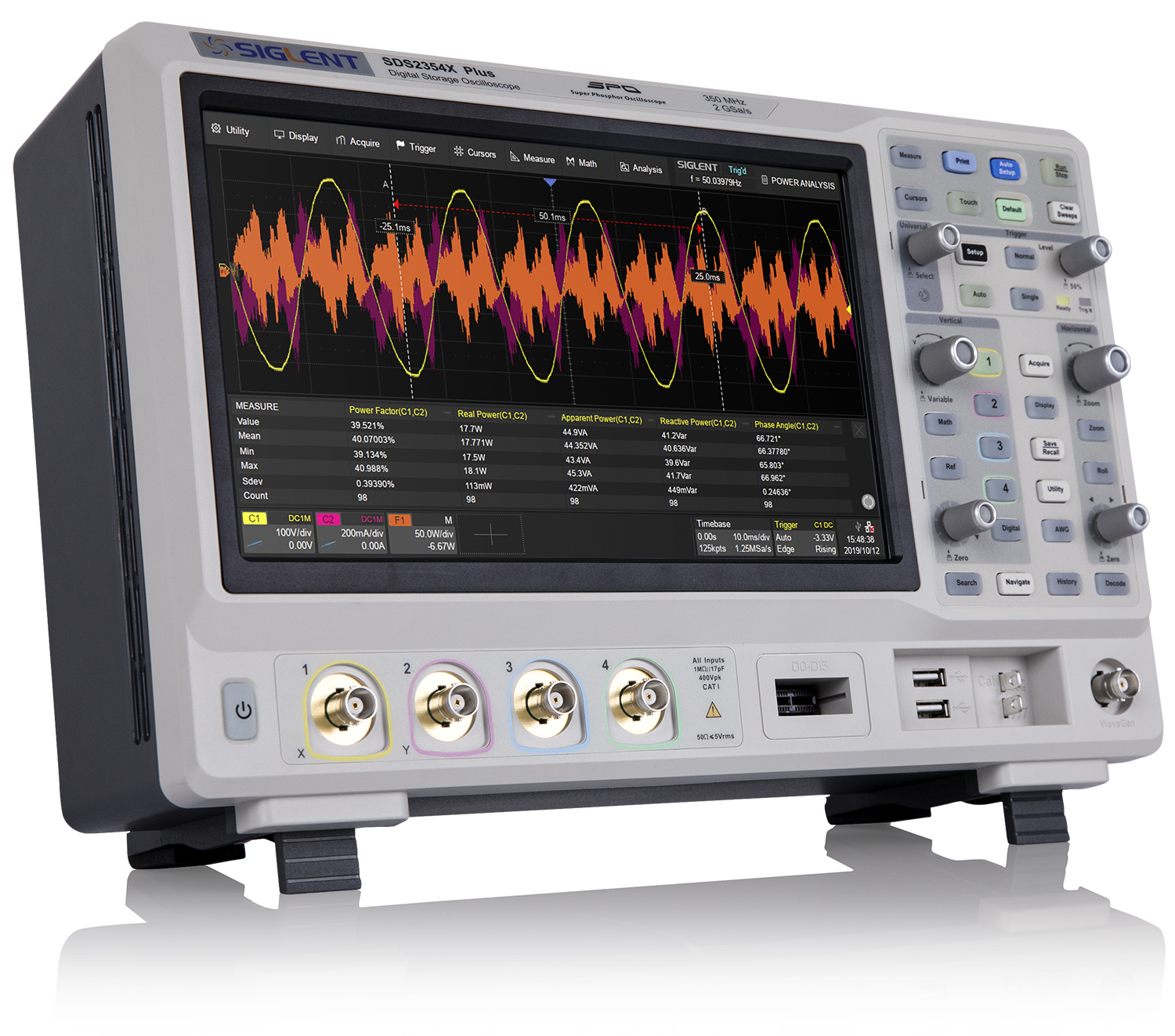

Цифровой суперфосфорный осциллограф SDS2204X Plus — это флагманская 200-мегагерцовая модель в линейке, предлагающая исключительное соотношение цены и производительности. Прибор оснащен четырьмя аналоговыми каналами и обеспечивает высокую частоту дискретизации до 2 Гвыб/с, что делает его идеальным инструментом для многоканального анализа сложных систем. Он предназначен для инженеров-разработчиков и сервисных специалистов, которым требуется надежный и точный прибор для отладки цифровых и аналоговых схем.

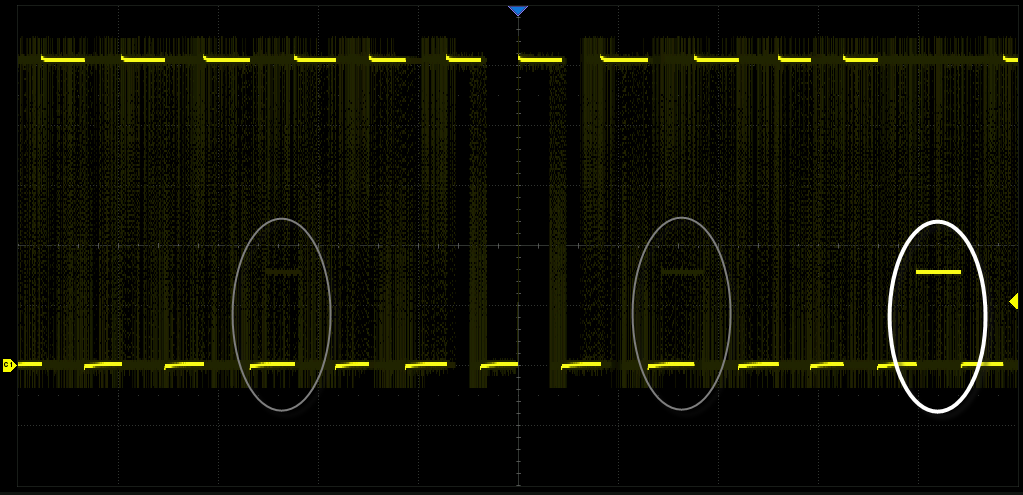

В основе осциллографа лежит платформа UltraVision III, гарантирующая высокую скорость обновления и минимальные мертвые времена между захватами. Это позволяет с легкостью обнаруживать редкие и случайные глитчи. Широкий функционал, включая продвинутое декодирование протоколов и FFT-анализ, в сочетании с большим сенсорным дисплеем, делает процесс измерений наглядным и эффективным.
Технические характеристики SDS2204X Plus
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 200 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 2 Гвыб/с |
| Разрядность АЦП | 10 бит |
| Длина записи | 200 Мточек/канал |
| Скорость захвата (макс.) | 500 000 выб/с |
| Размер дисплея | 10,1 дюйма, IPS |
| Разрешение дисплея | 1024 x 600 пикселей |
Области применения SDS2204X Plus
Осциллограф находит применение в разнообразных задачах:
- Разработка и ремонт электронной аппаратуры: диагностика аналоговых и цифровых узлов, измерение временных и амплитудных параметров.

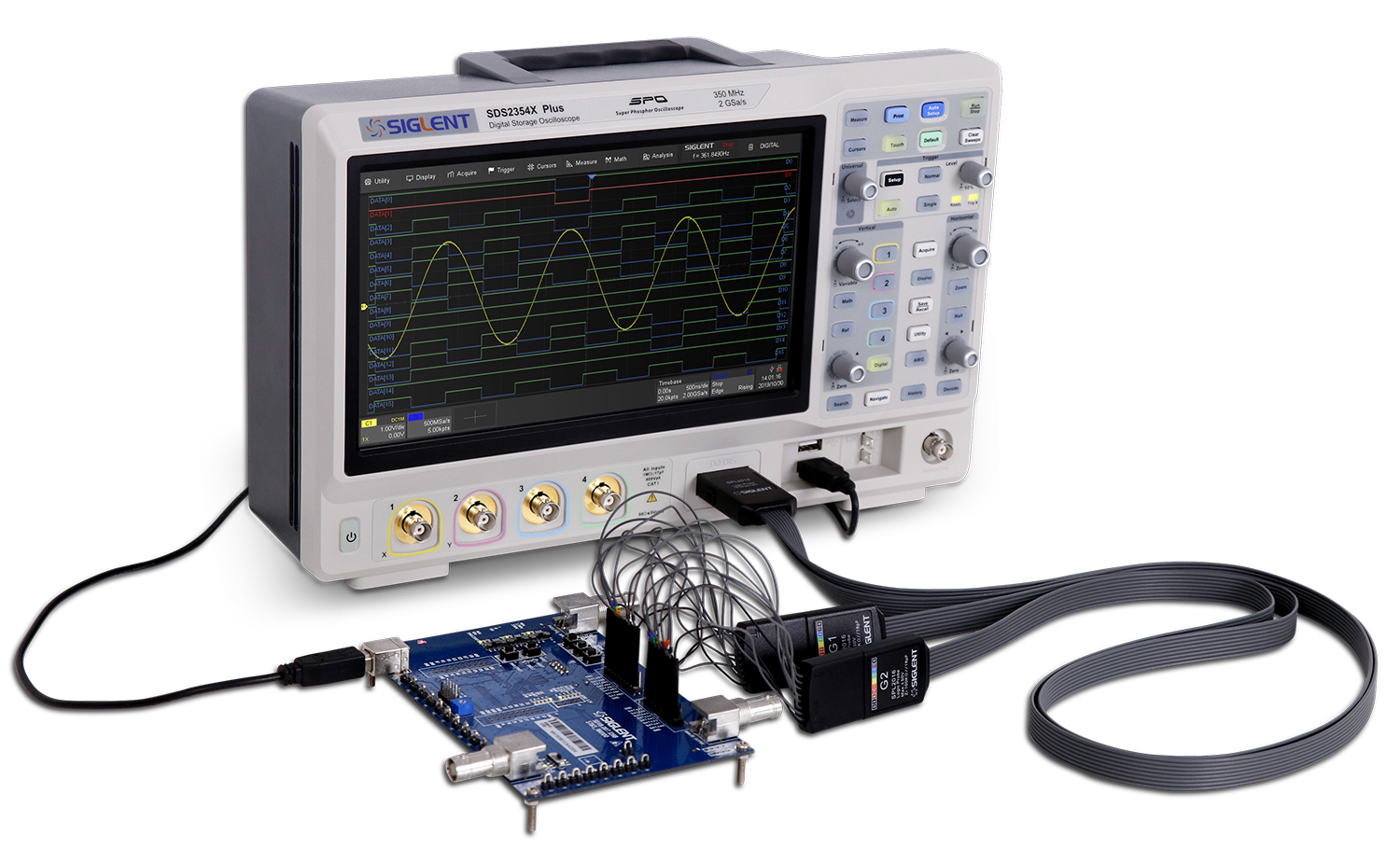

- Анализ последовательных шин: декодирование и отладка распространенных протоколов, таких как I2C, SPI, UART, CAN.
- Образовательный процесс: мощный и удобный инструмент для лабораторных работ в вузах.
- Производственные линии: быстрое тестирование продукции благодаря функции маскированного тестирования.
Ключевые преимущества модели SDS2204X Plus
- Высокая частота дискретизации и полоса пропускания для точного воспроизведения формы сигнала.
- Увеличенная разрядность АЦП (10 бит) обеспечивает высокую точность измерений по постоянному току.

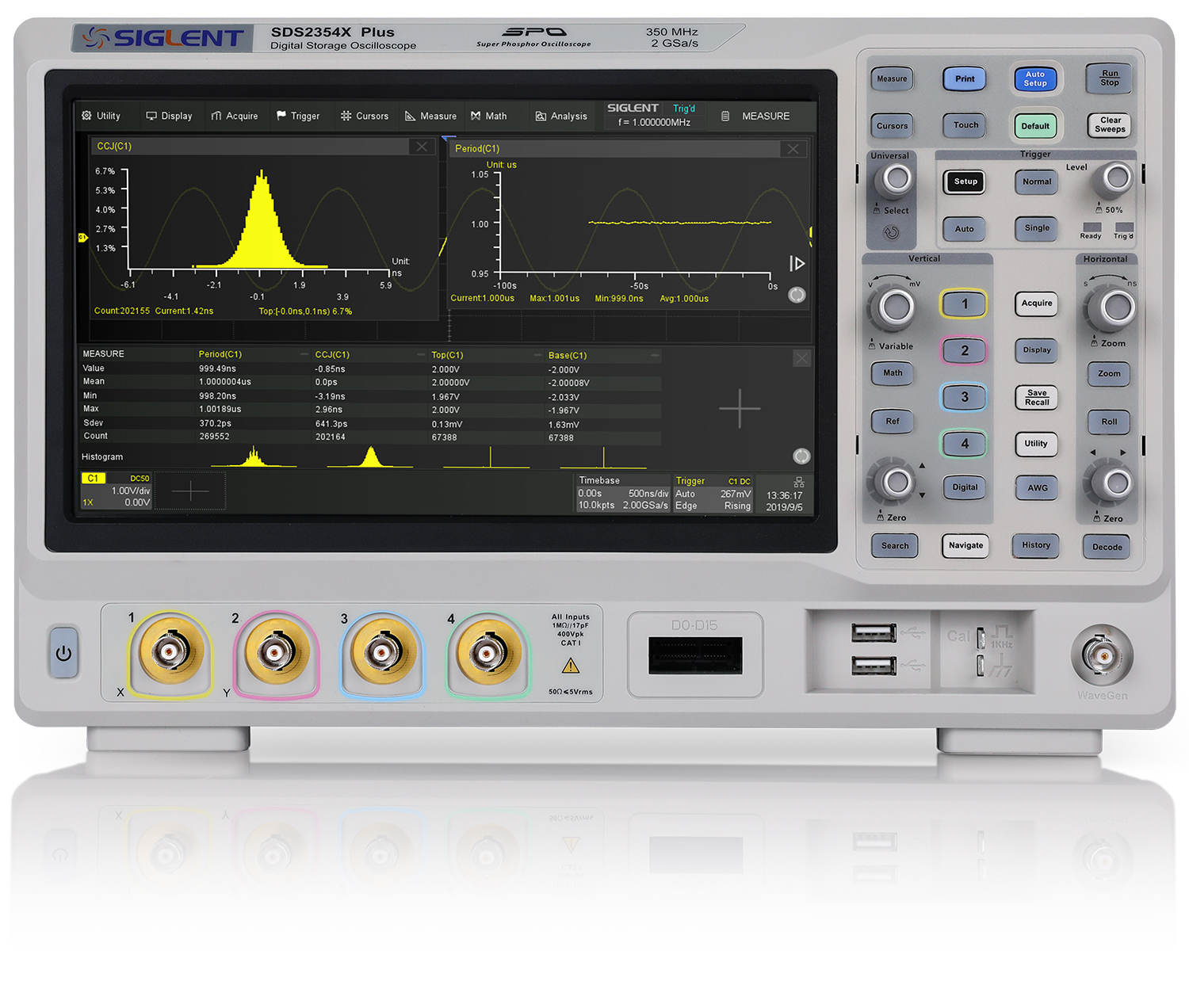

- Эргономичный дизайн с сенсорным управлением и поворотной ручкой для быстрой настройки.

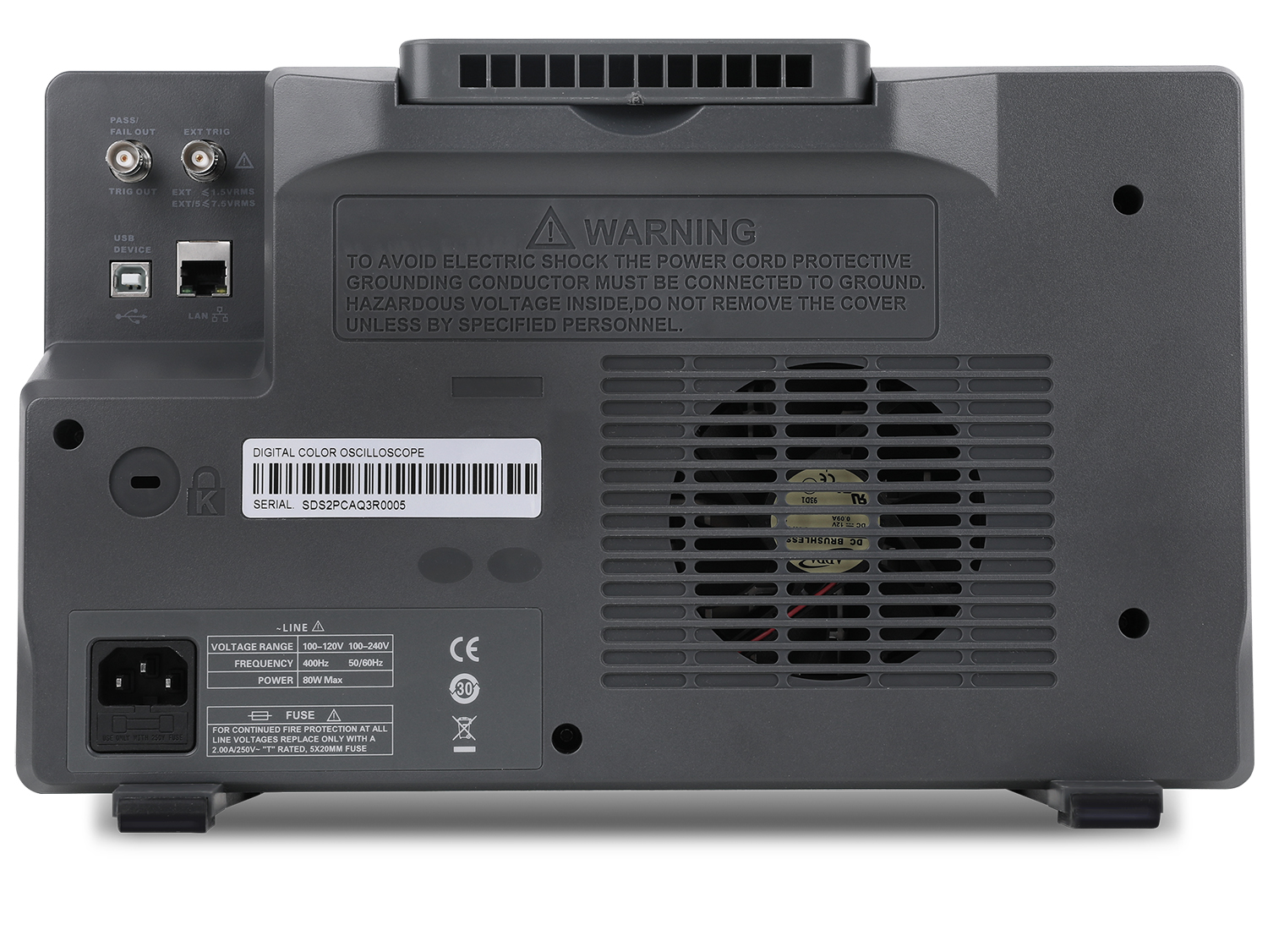

- Поддержка удаленного управления по LAN и USB для интеграции в автоматизированные измерительные комплексы.
- Возможность апгрейда полосы пропускания и функционала с помощью лицензионных ключей.
Дополнительные опции SDS2204X Plus
| Опция | Описание |
|---|---|
| SDS2000XP-FG | Генератор сигналов произвольной формы |
| SDS2000XP-PA | Анализ мощности |
| SDS2000XP-I2S | Триггер и декодирование I2S |
| SDS2000XP-1553B | Триггер и декодирование MIL-STD-1553B |
| SDS2000XP-FlexRay | Триггер и декодирование FlexRay |
| SDS2000XP-CANFD | Триггер и декодирование CAN FD |
| SDS2000XP-SENT | Триггер и декодирование SENT |
| SDS2000XP-Manch | Декодирование Манчестерского кода |
| SDS2000XP-4BW02 | Обновление полосы пропускания со 100 МГц до 200 МГц (4-канальная модель) |
| SDS2000XP-4BW03 | Обновление полосы пропускания с 200 МГц до 350 МГц (4-канальная модель) |
| SDS2000XP-4BW05 | Обновление полосы пропускания с 350 МГц до 500 МГц (4-канальная модель) |
| SDS2000XP-2BW03 | Обновление полосы пропускания со 100 МГц до 350 МГц (2-канальная модель) |
