Осциллограф цифровой SIGLENT SDS1102X HD с полосой 100 МГц, 12-битным АЦП и частотой дискретизации 2 Гвыб/с. Оснащен 10,1-дюймовым дисплеем, 2 каналами и памятью 100 Мточек. Идеален для точных измерений.

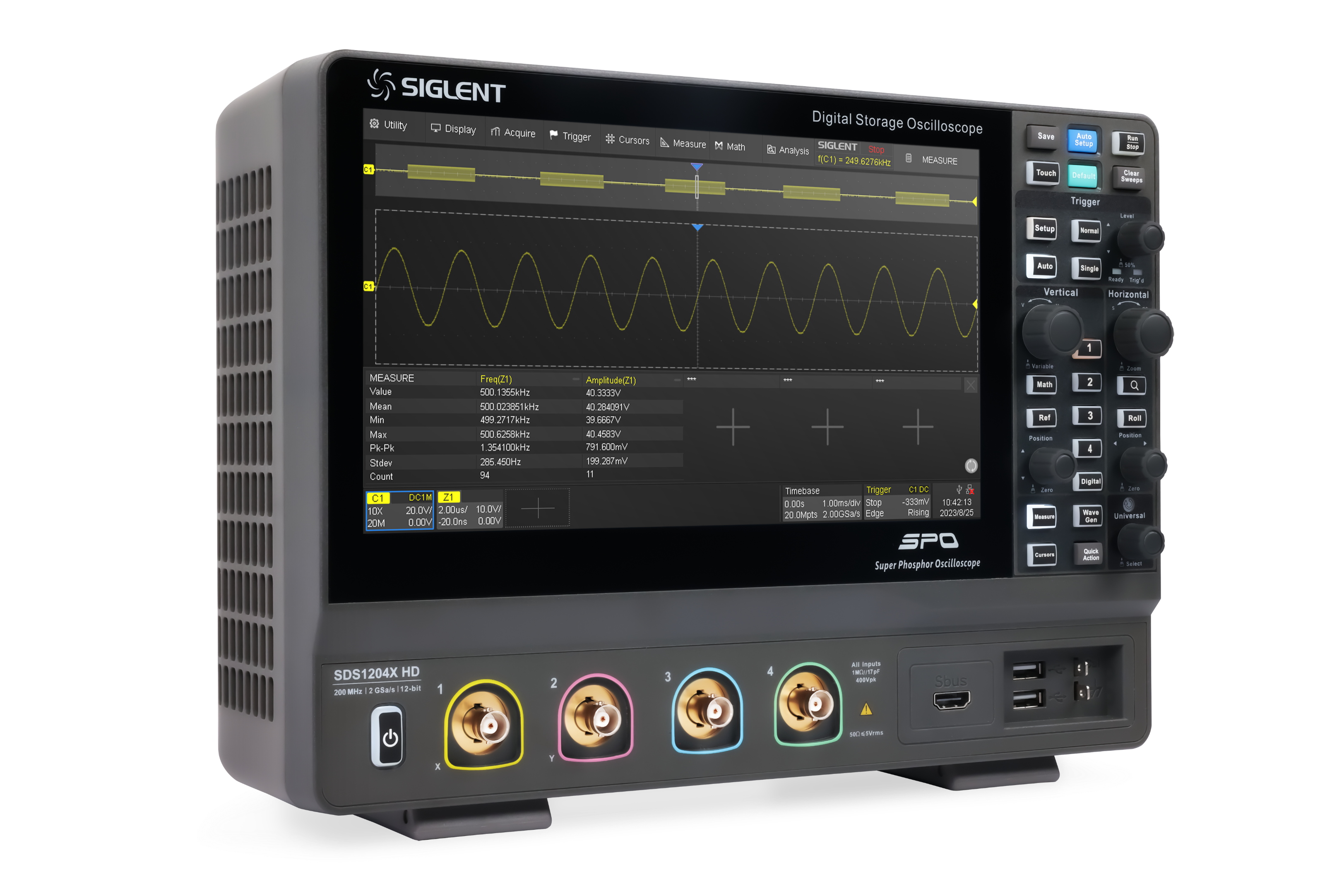

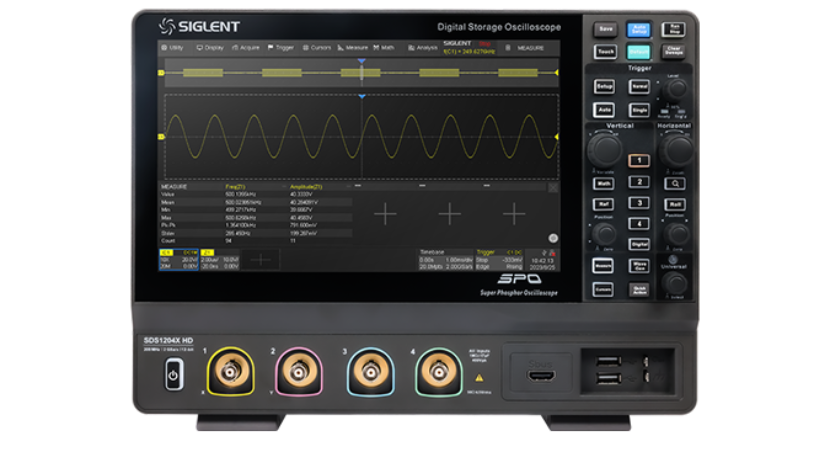

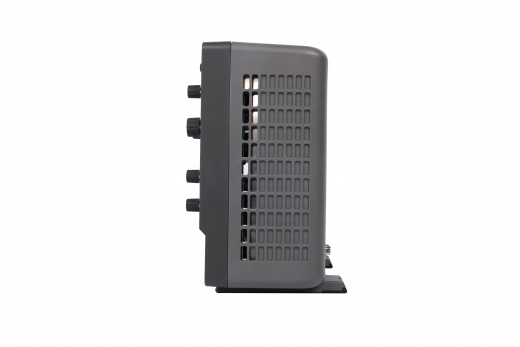

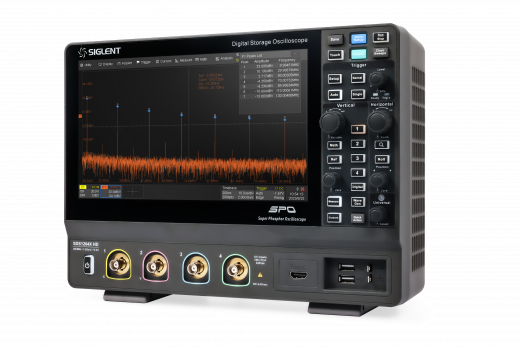

SIGLENT SDS1102X HD Осциллограф цифровой запоминающий
Осциллограф SDS1102X HD — это высокоточный прибор для инженерных и исследовательских задач, сочетающий инновационную 12-битную архитектуру с высокой частотой дискретизации. Он предназначен для детального анализа аналоговых и цифровых сигналов в системах связи, силовой электронике, при разработке и ремонте электронного оборудования. Прибор обеспечивает превосходную точность измерений благодаря высокому разрешению и низкому уровню шума, что позволяет визуализировать мелкие детали сигнала, незаметные на традиционных 8-битных осциллографах.
Работа осциллографа основана на технологии цифровой обработки сигналов (DSO). Входной сигнал усиливается и поступает на высокоскоростной АЦП, который оцифровывает его с частотой до 2 Гвыб/с. Полученные данные сохраняются в глубокой памяти и обрабатываются процессором для отображения на высококонтрастном дисплее. Функции масштабирования, математические операции и расширенные триггеры позволяют проводить комплексный анализ формы сигнала, временных и амплитудных параметров.
Технические характеристики SDS1102X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации в реальном времени | 2 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Размер дисплея | 10,1 дюймов |
| Разрешение дисплея | 1024 x 600 пикселей |
| Глубина памяти | 100 Мточек/канал |
| Скорость захвата | 500 000 выб/с |

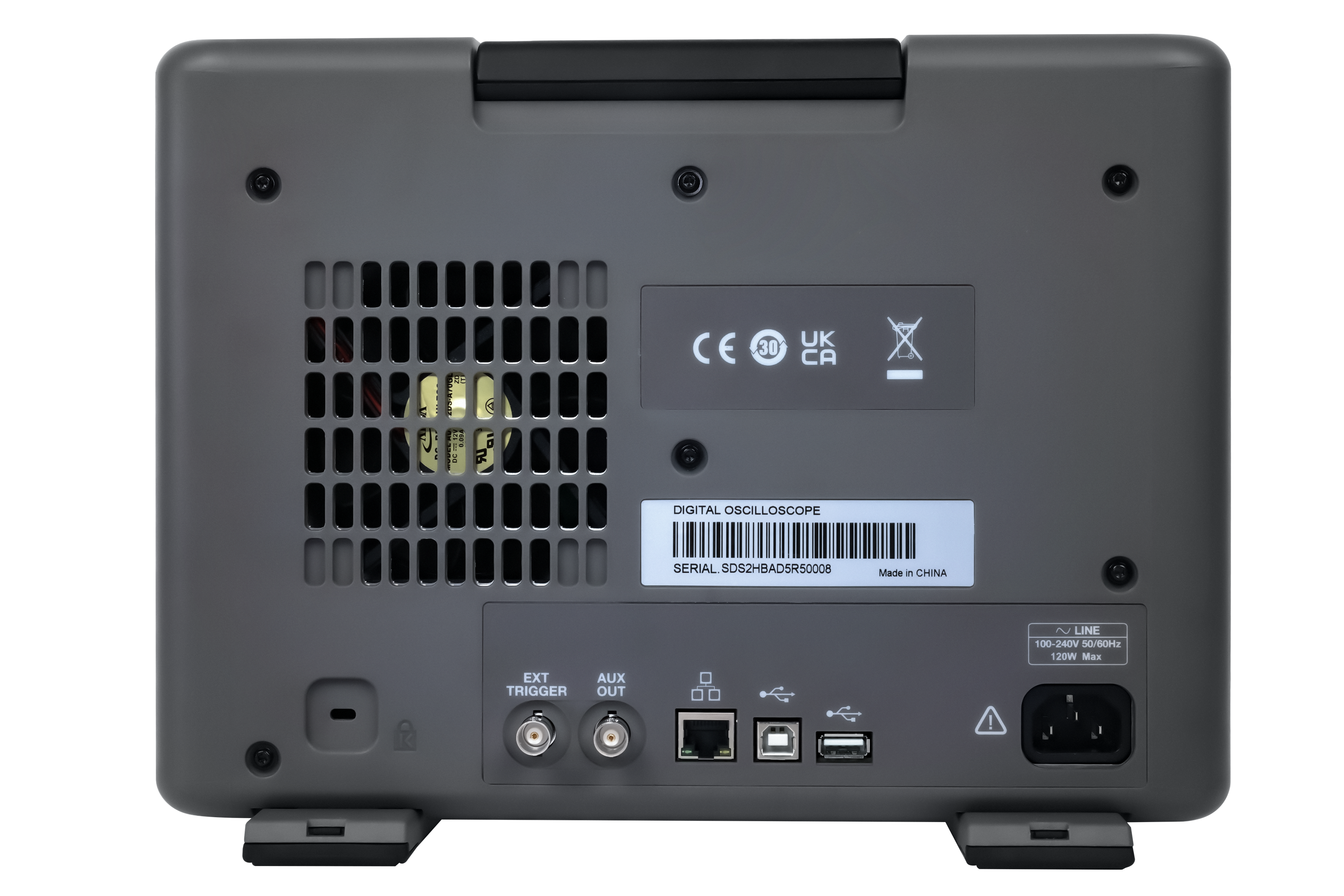

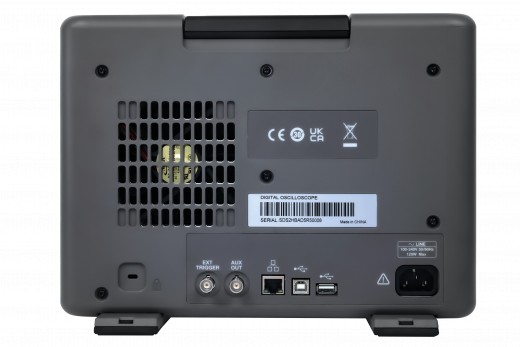

| Интерфейсы | USB Host, USB Device, LAN (LXI-C), HDMI |
Области применения SDS1102X HD
Данная модель осциллографа идеально подходит для:
- Разработки и тестирования силовой электроники: анализ ШИМ-сигналов, пульсаций питания, работы преобразователей.
- Образовательного процесса: наглядное изучение основ электроники и цифровой обработки сигналов.
- Ремонта и сервисного обслуживания: поиск неисправностей в цифровых и аналоговых схемах.
- Научных исследований: где критично высокое разрешение и точность измерений малых сигналов.
Ключевые преимущества SDS1102X HD

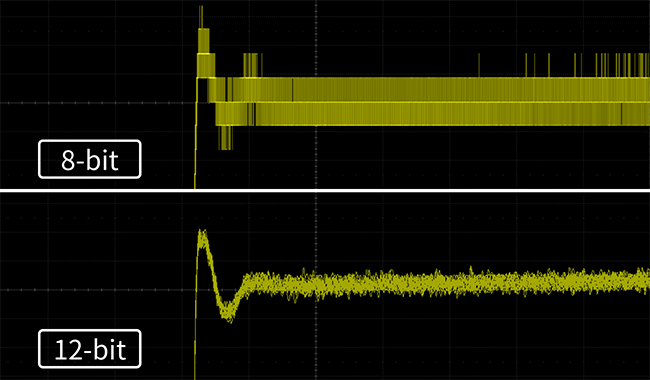

- Высокое разрешение 12 бит:Четкая визуализация малых сигналов и мелких деталей.
- Низкий уровень шума: Высокая точность измерений даже на чувствительных диапазонах.
- Глубокая память: Возможность захвата длинных сигналов с высоким разрешением.
- Современный интерфейс: Сенсорный экран и интуитивно понятное меню ускоряют работу.
- Набор стандартных функций: Segmented Memory, History Waveform, Mask Testing, Pass/Fail Check.
Дополнительные опции SDS1102X HD
| Опция | Описание |
|---|---|
| SAG1021I | Изолированный модуль AWG с интерфейсом USB |
| SLA1016 | 16-канальный логический анализатор |

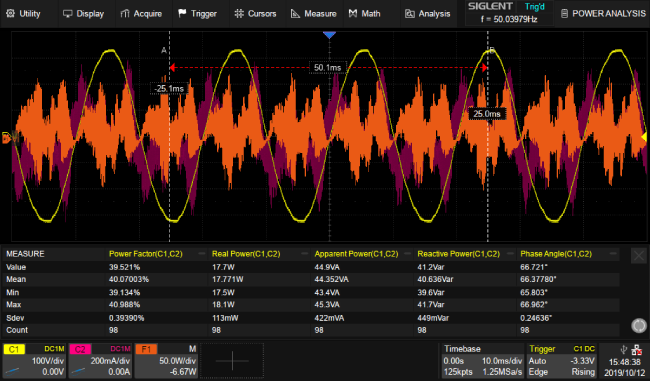

| SDS1000XHD-PA | ПО для анализа мощности |
| DF2001A | Калибровочное приспособление для временной синхронизации (Deskew Fixture) для анализа мощности |
