Rigol MSO5104: 4 канала, полоса 100 МГц (апгрейд до 350 МГц). Дискретизация 8 Гвыб/с, память 100 Мточек (опция 200). Скорость захвата 500 000 осц/с. Режим MSO (16 каналов). Сенсорный экран 9 дюймов. Анализ графиков Боде, FFT и шин.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

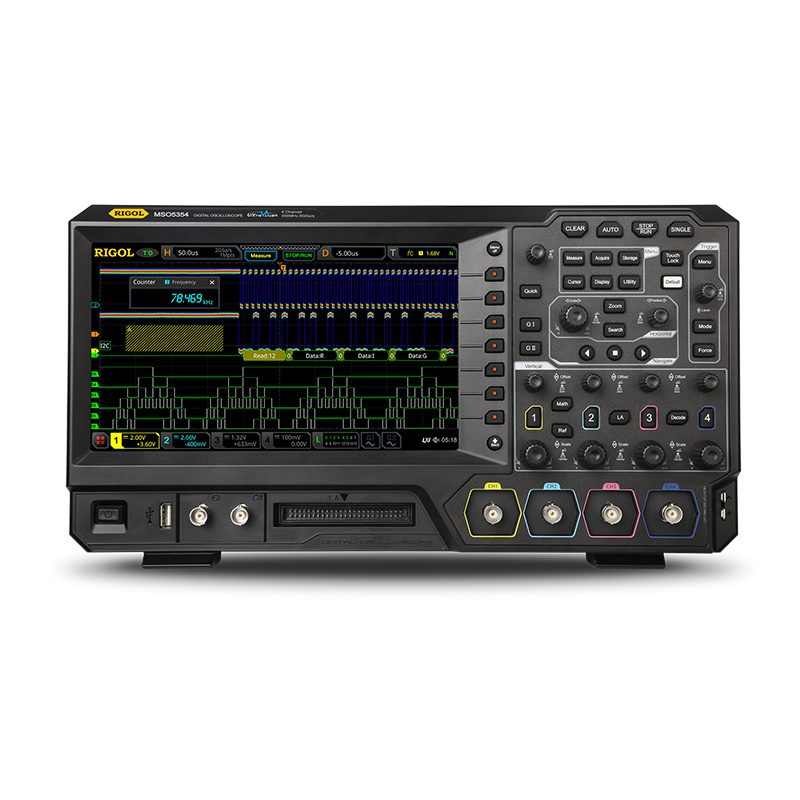

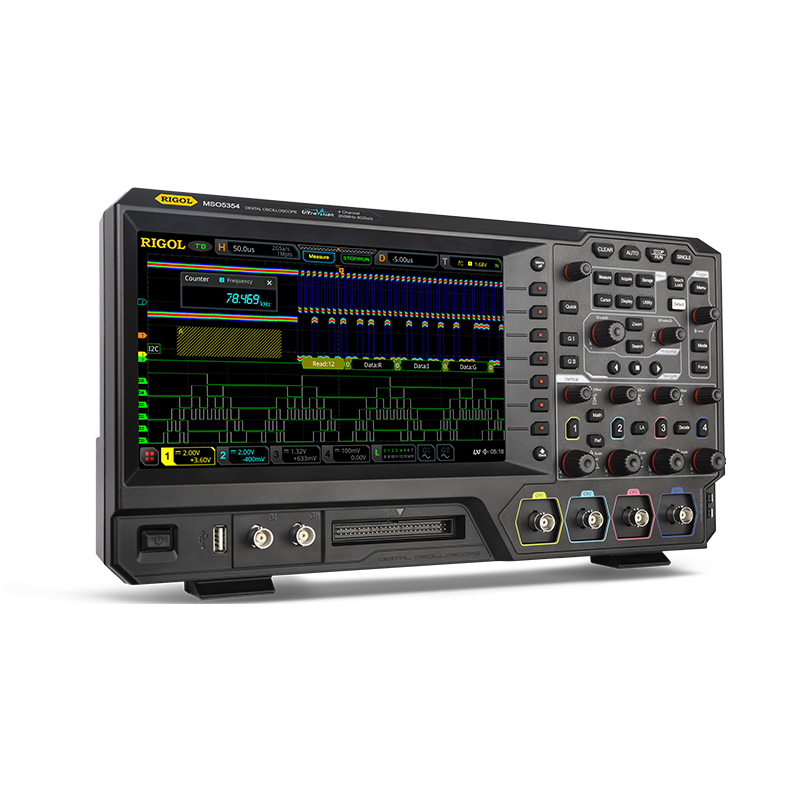

Rigol MSO5104: Многофункциональный измерительный комплекс для комплексной отладки аналоговых и цифровых схем
Rigol MSO5104 — четырёхканальный цифровой запоминающий осциллограф с полосой пропускания 100 МГц, сочетает функции аналогового осциллографа и 16-канального логического анализатора, что делает его полноценным решением для анализа смешанных сигналов. Модель MSO5104 оснащена 8-битным аналого-цифровым преобразователем, обеспечивает частоту дискретизации до 8 гигавыборок в секунду и стандартную глубину памяти 100 мегавыборок на канал, расширяемую до 200 мегавыборок опционально. Время нарастания переходной характеристики составляет 3,5 наносекунды. Все аналоговые каналы поддерживают входное сопротивление 1 МОм. Устройство разработано на базе передовой архитектуры обработки сигнала UltraVision II, обеспечивающей высокую частоту обновления экрана до 500 000 сигналов в секунду и улучшенную визуализацию редких событий.
Преимущества Rigol MSO5104
- Смешанный режим MSO: Rigol MSO5104 включает 16 цифровых логических каналов, интегрированных в основной корпус, без необходимости внешних модулей или пробников.
- Глубокая память: 100–200 мегавыборок на канал позволяют захватывать длительные последовательности с высоким временным разрешением даже при низкой частоте дискретизации.
- Аппаратный анализ шин: встроенная поддержка декодирования и запуска по протоколам I²C, SPI, UART, RS232, CAN, LIN, USB, Ethernet и другим (в зависимости от активированных опций).
- Поддержка опционального двухканального генератора сигналов произвольной формы (AWG) с частотой до 25 МГц.
- Цифровой вольтметр, измеритель частоты, анализатор спектра — все функции доступны одновременно с основным осциллографическим режимом.

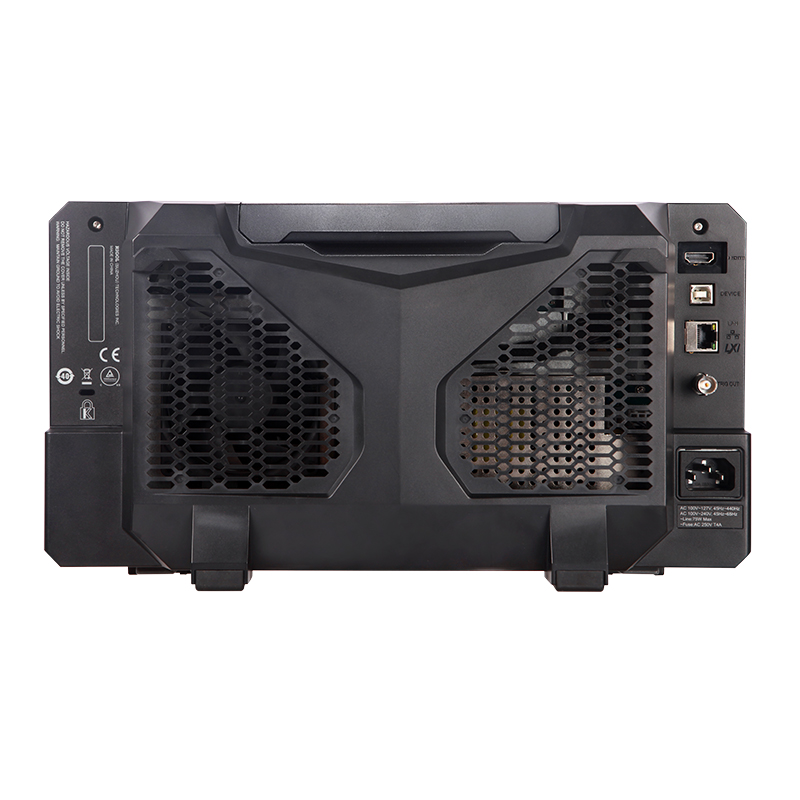

- Интерфейсы: USB Host/Device, LAN с поддержкой LXI, HDMI-выход, VGA-выход, AUX-выход для синхронизации.
- Программная расширяемость: возможность апгрейда полосы пропускания, памяти и функций через программные лицензии без замены аппаратуры.
Комплектация Rigol MSO5104
- Осциллограф Rigol MSO5104
- Четыре пассивных щупа RP3300A (350 МГц)
- Кабель питания
- Кабель USB
- Руководство пользователя
- Методика поверки и сертификат соответствия
- 16 цифровых каналов с возможностью подключения внешнего логического пробника (приобретается опционально)
Применение Rigol MSO5104
Rigol MSO5104 применяется при разработке и отладке встраиваемых систем, промышленных контроллеров, источников питания и цифро-аналоговых интерфейсов. Благодаря поддержке MSO-режима и аппаратного декодирования шин, он незаменим при анализе взаимодействия микроконтроллеров с периферией. Прибор используется в научно-исследовательских лабораториях, сервисных центрах, на производственных линиях и в учебных заведениях. Высокая надёжность, сертификация в Госреестре и расширенный функционал делают Rigol MSO5104 профессиональным инструментом для инженеров, требующих точности, гибкости и долгосрочной инвестиции в измерительную технику.
Опции Rigol MSO5104
Технические характеристики Rigol MSO5104
