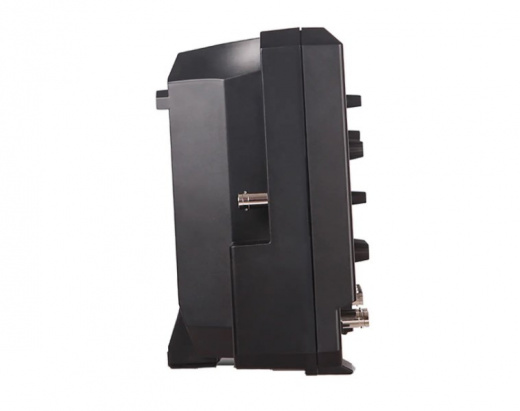

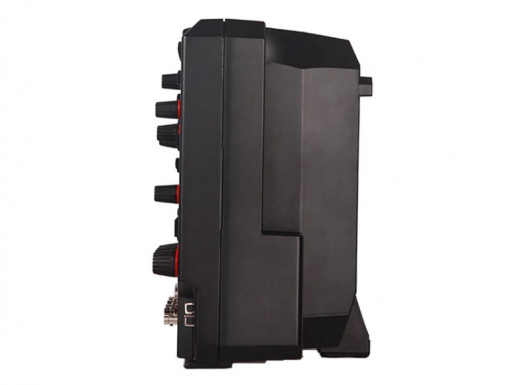

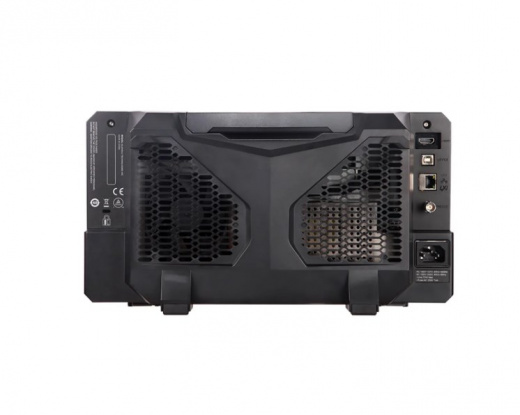

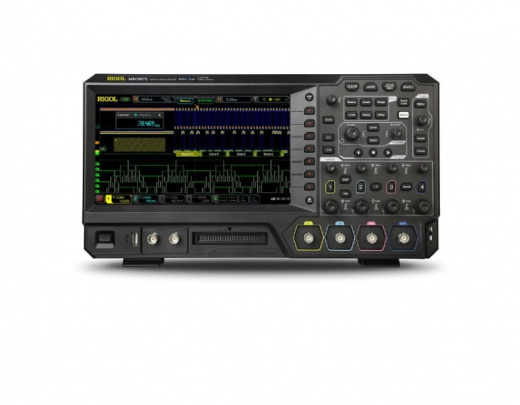

Rigol MSO5072 Цифровой осциллограф
от 145 869 ₽
Арт. MSO5072
Товар участвует в акции
Готовое к отгрузке оборудование
Rigol MSO5072 — осциллограф смешанных сигналов «7 в 1». Полоса 70 МГц, 2 аналоговых и 16 цифровых каналов. Частота дискретизации 8 Гвыб/с, память 100 млн точек. Скорость захвата 500 000 осциллограмм в секунду. Сенсорный экран 9 дюймов.
Характеристики
Госреестр СИ
—
82665-21
Аналоговые каналы
—
2
Цифровые каналы
—
16
Частота дискретизации, ГВыб/с
—
8
Полоса пропускания, МГц
—
70
Разрядность (АЦП), бит
—
8
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Rigol MSO5072 Цифровой осциллограф
от 145 869 ₽
Арт. MSO5072
Товар участвует в акции
Готовое к отгрузке оборудование
#PROP_TITLE#
—
#PROP_VALUE#
Rigol MSO5072: Множество функций в одном устройстве с частотой дискретизации 8 Гвыб/с и сенсорным управлением.
Rigol MSO5072 представляет собой высокопроизводительный двухканальный цифровой осциллограф смешанных сигналов, построенный на базе инновационной архитектуры Ultravision второго поколения. Модель MSO5072 является младшим представителем серии MSO5000, сочетая в себе функции семи измерительных приборов в одном корпусе. Прибор MSO5072 обеспечивает полосу пропускания 70 МГц с возможностью последующего программного расширения, что делает его гибким решением для инженерных задач любой сложности.
Осциллограф MSO5072 ориентирован на инженеров-разработчиков, системных интеграторов и специалистов по ремонту сложной электроники, которым требуется высокая скорость захвата осциллограмм и глубокий анализ сигналов. Благодаря использованию специализированного процессора обработки данных, MSO5072 демонстрирует исключительную производительность в своем классе.
Преимущества Rigol MSO5072
Выбор модели MSO5072 обусловлен рядом инженерных преимуществ, выделяющих данный прибор на фоне конкурентов.
- Интеграция семь в одном: Осциллограф MSO5072 объединяет в себе цифровой осциллограф, логический анализатор, анализатор протоколов последовательных шин, спектроанализатор, цифровой вольтметр, прецизионный частотомер и опциональный генератор сигналов произвольной формы. Это значительно экономит рабочее пространство и бюджет.
- Высокая детализация сигналов: Благодаря частоте дискретизации 8 Гвыб/с, прибор MSO5072 восстанавливает форму сигнала с предельной точностью, минимизируя эффекты наложения спектров.
- Глубокая аналитика: Возможность декодирования последовательных шин (RS232, I2C, SPI, CAN, LIN и других) обеспечивает мгновенный отклик при анализе цифровых протоколов.
- Масштабируемость системы: Покупая MSO5072, пользователь получает платформу, характеристики которой (полоса пропускания, глубина памяти, количество каналов генератора) могут быть увеличены программными ключами по мере роста сложности задач.
- Современное управление: Сочетание сенсорного интерфейса и традиционных поворотных регуляторов в MSO5072 делает навигацию по меню и настройку параметров максимально интуитивной и быстрой.
Применение Rigol MSO5072
Осциллограф Rigol MSO5072 (артикул MSO5072) находит применение в самых ответственных отраслях современной электроники:
- Проектирование встраиваемых систем: Отладка устройств на базе микроконтроллеров и ПЛИС (программируемых логических интегральных схем) с использованием смешанных каналов для корреляции аналоговых и цифровых событий.
- Анализ силовой электроники: Исследование переходных процессов в импульсных источниках питания и инверторах благодаря высокой скорости захвата MSO5072.
- Автомобильная диагностика: Анализ сигналов автомобильных шин передачи данных и проверка датчиков в реальном времени.
- Научные исследования: Использование MSO5072 в физических и технических лабораториях для захвата и обработки сложных сигналов с высокой точностью.
Комплектация Rigol MSO5072
- Цифровой осциллограф MSO5072
- Кабель питания
- USB кабель
- Пассивный пробник PVP2350 (по одному на каждый канал) - 2 шт.
- Руководство пользователя
- Гарантийный талон
- Упаковка
Технические характеристики Rigol MSO5072
Цифровой осциллограф MSO5072 обладает характеристиками, которые ранее были доступны только в приборах экспертного уровня.
- Полоса пропускания: 70 МГц (с возможностью апгрейда до 350 МГц).
- Количество аналоговых каналов: Два канала.
- Цифровые каналы: Поддержка 16 логических каналов (требуется приобретение активного логического пробника RPL1116).
- Частота дискретизации: Максимальное значение составляет 8 Гвыб/с (гигавыборок в секунду) при работе одного канала.
- Память и обработка сигналов:
- Глубина памяти: Стандартно 100 млн точек (опционально расширяется до 200 млн точек), что позволяет захватывать длительные участки сигнала при сохранении высокого разрешения.
- Скорость захвата: До 500 000 осциллограмм в секунду, что гарантирует обнаружение редких аномалий и глитчей (импульсных помех).
- Анализ сигналов: Встроенная функция аппаратной записи и воспроизведения до 450 000 кадров осциллограмм в реальном времени.
- Визуализация и интерфейс:
- Дисплей: Емкостный сенсорный экран с диагональю 9 дюймов и поддержкой функции мультитач (многоточечного касания).
- Интерфейсы: USB-хост, USB-устройство, локальная вычислительная сеть (LAN/LXI), видеовыход высокой четкости (HDMI).
Технические характеристики RIGOL MSO5072
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации |
в режиме реального времени: аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) цифровые каналы: 1 Гвыб/сек на канал |
| Количество каналов | 2 аналоговых (стандартно) + 16 цифровых |
| Макс. скорость захвата осциллограмм | ≥ 500000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 500 пс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина памяти |
Аналоговые каналы: 100 Мб в одноканальном режиме 50 Мб в режиме half-channel 25 Мб (все каналы) |
|
Цифровые каналы: 25 Мб (все каналы) |
|
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 17 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 5 нс |
| Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэфф. усиления | ±3% от полной шкалы |
| Погрешность смещения |
< 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 40 дБ, от DC до максимальной частоты |
| Цифровые каналы | |
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ±15 В с шагом 10 мВ |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В настраиваемые пользователем |
| Макс. входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 Впик |
| Макс. динамический диапазон | ±10 В + значение порога |
| Мин. размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 5 нс / дел - 1 кс / дел |
| Временное разрешение | 10 пс |
| Точность временной базы | ± 10 частей на миллион ± 10 частей на миллион / год |
| Максимальная задержка |
опережение запуска (отрицательная задержка) ≥ 1/2 ширины экрана отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 200 мс/дел) |
| Цифровые каналы | |
| Мин. определяемая длительность импульса | 5 нс |
| Мах. входная частота | 200 МГц |
| Задержка между каналами | 2 нс (тип.), 5 нс (макс.) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение | таблица событий или навигации |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | Parallel (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления |
| Диапазон уровня запуска |
внутренний: ±5 делений от центра экрана сеть: фикс. 50% |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Зональный триггер | установка: нарисованная вручную область на экране |
| условие запуска: пересекается "Intersect" или не пересекается "Not Intersect" | |
| источник запуска: аналоговые каналы (CH1 ~ CH4) | |
| Типы запуска |
штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Время установки / удержания | 8 нс ~ 1 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превшение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Разрешение | 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Общие характеристики | |
| Дисплей | диагональ 9", емкостный сенсорный мультитач, 1024 × 600 точек, сетка 10 делений (по вертикали) x 8 делений (по горизонтали), яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC) LAN 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезавсисмая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Напряжение | 100 ~ 240 В эфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | < 75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габариты | 367 х 200 х 130 мм |
| Габариты упаковки | 535 x 350 x 270 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 5,3 кг |
| Комплектация |
цифровой осциллограф RIGOL MSO5072 – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник PVP2350 2 шт (по одному на каждый канал) – 1 комплект руководство по эксплуатации – 1 шт |
| Совместимость |
Логистический пробник RIGOL PLA2216 Плата для осциллографов RIGOL DK-DS6000 Крышка на переднюю панель RIGOL MSO5000-FPC Пробник пассивный RIGOL PVP2350 Пассивный пробник RIGOL PVP3150 Пробник токовый RIGOL RP1002C Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Основная информация
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
82665-21
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
36,7х20х13
Вес, кг
3,2
Технические характеристики
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
2
Цифровые каналы
16
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
8
Полоса пропускания, МГц
70
Разрядность (АЦП), бит
8
Дисплей
9", емкостный сенсорный мультитач, 1024х600 px
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, HDMI
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.
Акции
Услуги
Статьи
Образовательные материалы
24 января 2025
Осциллографы — это уникальные приборы для визуального наблюдения, регистрации и измерения параметров электрических сигналов. С помощью осциллографов можно наблюдать периодические непрерывные и импульсные сигналы, непериодические и случайные сигналы, одиночные импульсы и оценивать их параметры.
