Rigol DS1104Z PLUS: 4 канала, полоса 100 МГц. Частота 1 Гвыб/с, память 12 Мточек. Скорость захвата 30 000 осц/с. Разъем MSO для логического анализа (16 каналов). Технология UltraVision, запуск по шинам, интерфейсы USB и LAN.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

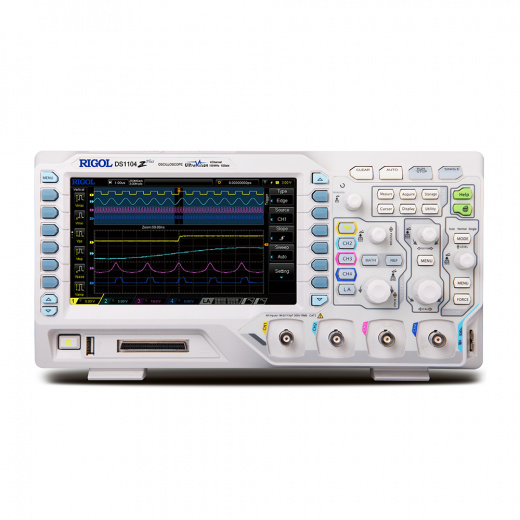

Rigol DS1104Z PLUS: Четырехканальный осциллограф 100 МГц с технологией UltraVision и возможностью расширения до 16 цифровых каналов для комплексной отладки смешанных систем.
Цифровой осциллограф Rigol DS1104Z PLUS представляет собой четырехканальный измерительный прибор с полосой пропускания 100 мегагерц, построенный на базе запатентованной архитектуры UltraVision. Главной особенностью DS1104Z PLUS является наличие порта для подключения шестнадцатиканального логического анализатора, что позволяет трансформировать устройство в осциллограф смешанных сигналов (Mixed Signal Oscilloscope). Прибор DS1104Z PLUS обеспечивает частоту дискретизации в реальном времени до 1 гигавыборки в секунду. Глубина внутренней памяти DS1104Z PLUS в стандартной конфигурации составляет 12 миллионов точек с возможностью опционального расширения до 24 миллионов. Скорость захвата осциллограмм в DS1104Z PLUS достигает 30 000 кадров в секунду, что позволяет эффективно обнаруживать редкие аномалии и переходные процессы в исследуемых электронных цепях.
Модель DS1104Z PLUS оснащена семидюймовым цветным жидкокристаллическим дисплеем с разрешением 800 на 480 точек. Система отображения DS1104Z PLUS поддерживает 256 уровней интенсивности градации яркости, обеспечивая визуализацию плотности вероятности сигнала. В DS1104Z PLUS интегрированы функции автоматического измерения 37 параметров и мощный математический блок, включая быстрое преобразование Фурье (Fast Fourier Transform). Низкий уровень собственных шумов входных каскадов DS1104Z PLUS позволяет проводить достоверные измерения сигналов малой амплитуды. Для интеграции в системы автоматизированного проектирования и контроля в DS1104Z PLUS предусмотрены интерфейсы локальной сети (LAN) с поддержкой стандарта LXI, USB Host и USB Device.
Преимущества Rigol DS1104Z PLUS
Техническая ценность DS1104Z PLUS подтверждается следующими инженерными решениями:
- Масштабируемость системы: наличие разъема MSO в DS1104Z PLUS позволяет в любой момент добавить функции логического анализа без замены основного блока.
- Глубокая детализация: большой объем памяти DS1104Z PLUS сохраняет высокую частоту дискретизации даже на длительных развертках времени.
- Аппаратная регистрация: встроенный регистратор DS1104Z PLUS фиксирует до 60 000 кадров для последующего покадрового анализа и поиска неисправностей.
- Универсальная синхронизация: контроллер триггера в DS1104Z PLUS поддерживает запуск по фронту, длительности импульса, наклону, видеосигналу и последовательным шинам.
- Компактное исполнение: прибор DS1104Z PLUS при массе 3,2 килограмма занимает минимум места на рабочем столе инженера.
- Программная поддержка: полная совместимость DS1104Z PLUS с драйверами IVI и командами SCPI упрощает создание пользовательских сценариев тестирования.
Применение Rigol DS1104Z PLUS
Цифровой осциллограф DS1104Z PLUS является базовым инструментом в следующих областях:
- Разработка микропроцессорных систем: использование DS1104Z PLUS для одновременного анализа аналоговых сигналов и цифровых шин управления.
- Наладка промышленной автоматики: контроль исполнительных механизмов и датчиков через интерфейсы связи с помощью DS1104Z PLUS.
- Образовательные лаборатории: обучение студентов методам современной осциллографии на базе надежного и интуитивно понятного интерфейса DS1104Z PLUS.
- Ремонт силовой электроники: диагностика ключевых каскадов инверторов и преобразователей напряжения с использованием изолированных каналов DS1104Z PLUS.
- Проектирование радиочастотных модулей: базовый спектральный анализ сигналов в полосе до 100 мегагерц через функции математики в DS1104Z PLUS.
Комплектация Rigol DS1104Z PLUS
Стандартная поставка измерительного прибора DS1104Z PLUS (артикул DS1104Z PLUS) включает:
- Цифровой осциллограф Rigol DS1104Z PLUS — 1 штука.
- Пассивные осциллографические щупы (полоса 150 мегагерц) — 4 штуки.
- Кабель для обмена данными через порт USB — 1 штука.
- Кабель питания для сети переменного тока 220 вольт — 1 штука.
- Краткое руководство по эксплуатации устройства DS1104Z PLUS.
- Гарантийный талон и сертификат заводской калибровки.
Опции Rigol DS1104Z PLUS
| Наименование опции | Описание |
|---|---|
| REC-DS1000Z | Аппаратная функция записи и воспроизведения сигнала |
| AT-DS1000Z | Функция расширенного запуска |
| BND-MSO/DS1000Z | Запуск и декодирование сигналов последовательных шин RS232 / UART, I2C, SPI |
Технические характеристики Rigol DS1104Z PLUS
| Наименование характеристики | Описание | |
|---|---|---|
| Полоса пропускания | 100 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |
| Минимальная детектируемая длительность импульса | цифровые каналы (опция): 10 нс | |
| Регистрация | Режим | Обычный |
| Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) | ||
| Высокое разрешение 12 бит | ||
| Максимальная дискретизация (реальное время) |
Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) |
|
|
Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) |
||
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс |
Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ |
|
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи |
Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов) |
|
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка |
Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение |
Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэффициент усиления |
<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы (опция MSO Upgrade) | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Максимальный динамический диапазон | ±10 В + значение порога | |
| Минимальный размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART, I²C, SPI | |
|
Система запуска |
||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 16 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | |
| Запуск по длительности импульса | условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по окну | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна (время) | 8 нс ~ 10 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, <> |
| Условие запуска | 8 нс ~ 10 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, <>, >< | |
| Длительность задержки | 8 нс ~ 10 с | |
| Запуск по истечении времени | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, <> | |
| Длительность | 8 нс ~ 10 с | |
| Запуск Установка/Удержание (Setup/Hold) | Фронт | нарастающий, спадающий |
| Установка | H, L | |
| Время установки | 8 нс ~ 1 с | |
| Время удержания | 8 нс ~ 1 с | |
| RS-232/UART запуск | Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость |
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская |
|
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | TimeOut, CS |
| Значение удержания | 16 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| Параметр | Значение | |
|
Основные технические характеристики |
||
| Дисплей | ||
| Тип дисплея | диагональ 7” , ЖК, TFT матрица | |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек | |
| Количество цветов | 16 000 000 цветов (24 бит) | |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно | |
| Тип отображения | векторный, точками | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 3 Вп-п | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | <50 Вт | |
| Предохранитель | 2 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) | |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) | |
