Rigol DS1102Z-E: 2 канала, полоса 100 МГц. Частота дискретизации 1 Гвыб/с. Глубокая память 24 Мточек. Скорость захвата 30 000 осц/с. Технология UltraVision, регистрация до 60 000 кадров. Интерфейсы: USB, LAN. Анализ шин и FFT в комплекте.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Rigol DS1102Z-E: Профессиональный двухканальный стандарт

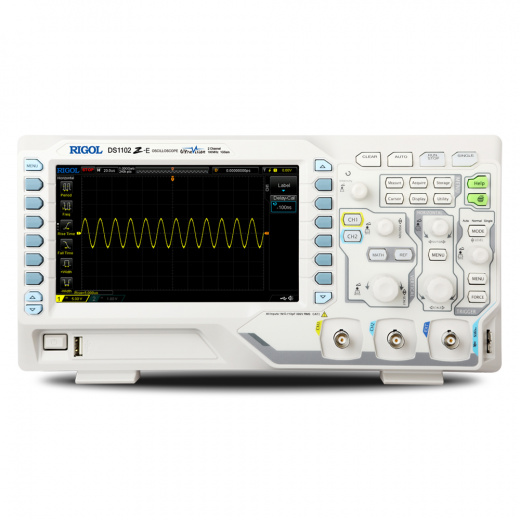

Rigol DS1102Z-E — двухканальный цифровой осциллограф с полосой пропускания 100 МГц. Прибор реализован на архитектуре Ultravision, обеспечивающей частоту дискретизации в реальном времени до 2 Гвыб/с при одном активном канале и 1 Гвыб/с на канал в двухканальном режиме. Глубина памяти — 24 Мточек (12 Мточек на канал при одновременной работе двух каналов), что позволяет сохранять длительные временные интервалы без снижения разрешения по времени.
Скорость захвата формы сигнала — до 30 000 wfms/с. В режиме последовательной записи (Sequence Mode) поддерживается буферизация до 60 000 сегментов для постанализа редких событий. Дисплей — 7-дюймовый TFT LCD с разрешением 800 × 480 (WVGA) и поддержкой 256 уровней градации интенсивности.
Поддерживаемые режимы синхронизации: по фронту, длительности импульса, наклону, по уровню, по видеосигналу (PAL, NTSC, 480p, 576p), по шаблону, по времени установки/удержания, а также триггер по протоколам I²C, SPI, UART/RS232. Все функции декодировки включены в базовую поставку.

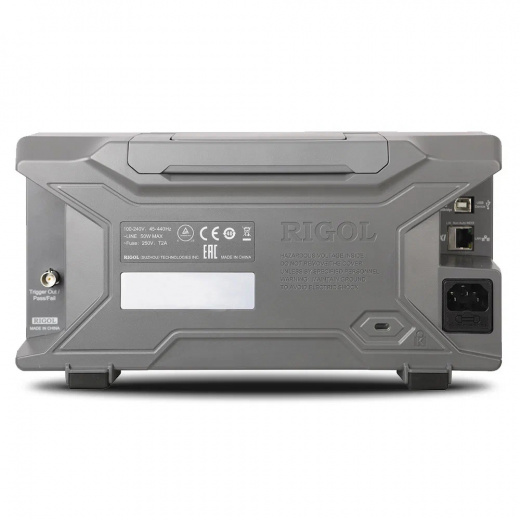

Вертикальная чувствительность — от 500 мкВ/дел (при использовании 1× пробника) до 10 В/дел. Входной импеданс — 1 МОм || 15 пФ. Максимальное входное напряжение — 300 В (пик), категория измерений CAT II 100 В. Интерфейсы: USB Host, USB Device, **LAN **(LXI), AUX Output.
Преимущества Rigol DS1102Z-E
Выбор модели DS1102Z-E (артикул DS1102Z-E) обоснован следующими техническими достоинствами:
- Высокая полоса пропускания: наличие 100 мегагерц в DS1102Z-E позволяет анализировать фронты сигналов с высокой точностью.
- Глубокая память: стандартный объем в 24 миллиона точек в DS1102Z-E исключает необходимость покупки дополнительных программных опций для расширения памяти.
- Аппаратная запись кадров: встроенный регистратор DS1102Z-E позволяет записывать и воспроизводить до 60 000 кадров осциллограмм для покадрового анализа неисправностей.
- Математическая обработка: осциллограф DS1102Z-E выполняет быстрое преобразование Фурье (Fast Fourier Transform), сложение, вычитание, умножение и деление сигналов.
- Автоматизация измерений: поддержка тридцати семи параметров автоматических измерений в DS1102Z-E с выводом статистики сокращает время на рутинные расчеты.
- Интерфейсы связи: наличие портов USB Device, USB Host и локальной сети (LAN) в DS1102Z-E обеспечивает легкую интеграцию в автоматизированные измерительные системы.
Применение Rigol DS1102Z-E
Цифровой осциллограф DS1102Z-E является универсальным инструментом для специалистов различного профиля:
- Сервисное обслуживание: использование DS1102Z-E для диагностики неисправностей в блоках питания, инверторах и бытовой электронике.
- Проектирование устройств: отладка интерфейсов UART, I2C и SPI с помощью функций синхронизации и анализа данных в DS1102Z-E.
- Образовательный процесс: высокая надежность и интуитивно понятный интерфейс делают DS1102Z-E предпочтительным прибором для учебных лабораторий.
- Радиолюбительская практика: доступная стоимость DS1102Z-E при профессиональных характеристиках позволяет использовать его для настройки КВ и УКВ аппаратуры.
- Промышленный контроль: применение DS1102Z-E на производственных линиях для проверки качества выходных сигналов выпускаемых изделий.
Комплект поставки Rigol DS1102Z-E
- Цифровой осциллограф DS1102Z-E - 1 шт.,
- Сетевой шнур с вилкой по евро стандарту - 1 шт.;
- Кабель USB (CB-USBA-USBB-FF-150) - 1 шт.;
- Пассивные пробники (350 MГц) PVP2350 - 2 шт.;
- Краткое руководство (твердая копия) - 1 шт.
Технические характеристики Rigol DS1102Z-E
