Rigol DS1102E: 2 канала, 100 МГц, дискретизация 1 Гвыб/с, память 1 Мточек. Более 10 автоизмерений, БПФ, цифровые фильтры. Интерфейс USB. Эквивалентная частота 25 Гвыб/с. Вес 2.3 кг. Надежное решение для профессиональной диагностики и отладки РЭА.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Rigol DS1102E: Профессиональная точность, проверенная временем надежность и полный набор функций анализа для вашей лаборатории.

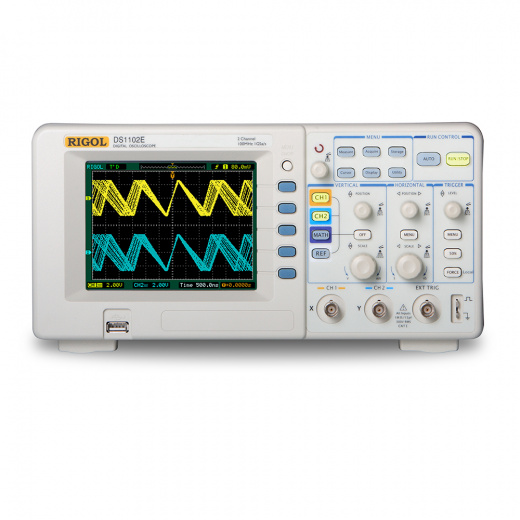

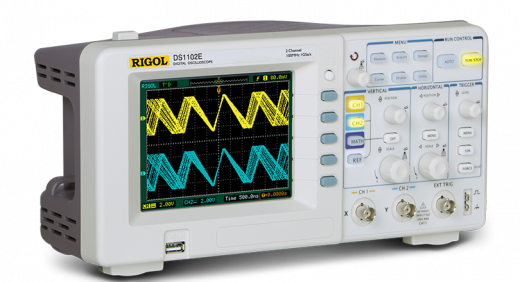

Цифровой осциллограф Rigol DS1102E представляет собой прецизионный двухканальный измерительный прибор, предназначенный для регистрации и глубокого анализа электрических сигналов в полосе пропускания до 100 мегагерц. Модель DS1102E базируется на высокопроизводительной платформе, обеспечивающей частоту дискретизации в реальном времени до 1 гигавыборки в секунду при задействовании одного канала и 500 мегавыборок в секунду при работе двух каналов одновременно. Инженерное решение DS1102E включает в себя восьмибитный аналогово-цифровой преобразователь, что гарантирует высокую точность квантования входного сигнала. Глубина памяти DS1102E составляет 1 миллион точек, обеспечивая длительное время записи при сохранении высокой разрешающей способности по горизонтали.
Вертикальная система DS1102E характеризуется широким диапазоном чувствительности от 2 милливольт до 10 вольт на деление, что позволяет DS1102E эффективно работать как с микровольтными шумами, так и с высоковольтными импульсами. Время нарастания импульса для DS1102E составляет менее 3,5 наносекунд, что соответствует строгим требованиям к анализу переходных процессов в быстродействующих логических схемах. Входной импеданс DS1102E стандартен и составляет 1 мегаом при входной емкости 15 пикофарад. Максимальное входное напряжение: 300 В (пик), CAT II, при использовании стандартных пробников. Для измерений в промышленных сетях рекомендуется использовать высоковольтные дифференциальные пробники.
Преимущества Rigol DS1102E
Выбор инженерами модели DS1102E (артикул DS1102E) обусловлен следующими техническими достоинствами:
- Высокая скорость захвата: Прибор DS1102E способен обрабатывать до 1000 осциллограмм в секунду, минимизируя время простоя системы захвата и увеличивая вероятность обнаружения редких глитчей.
- Многофункциональный триггер: Система запуска в DS1102E поддерживает режимы по фронту, видеосигналу (стандарты системы цветного телевидения с чередованием фаз и национального комитета по телевизионным системам), длительности импульса и скорости нарастания, что делает DS1102E универсальным инструментом отладки.
- Автоматизация измерений: Осциллограф DS1102E поддерживает более 10 автоматических параметрических измерений, включая амплитуду, частоту, период и среднеквадратичное значение.
- Спектральный анализ: Встроенная функция быстрого преобразования Фурье позволяет пользователю DS1102E проводить диагностику сигналов в частотной области.
- Интерфейсы связи: Модель DS1102E оснащена разъемами универсальной последовательной шины (USB) для подключения внешних накопителей и связи с персональным компьютером через интерфейс устройства.
Применение Rigol DS1102E
Осциллограф DS1102E активно применяется в различных профессиональных сферах электроники:
- Проектирование радиоэлектронной аппаратуры: Инженеры используют DS1102E для верификации таймингов цифровых шин и проверки целостности сигналов.
- Промышленный сервис: Компактность DS1102E и вес 2,3 килограмма позволяют использовать DS1102E при диагностике систем управления станков и преобразовательной техники на объектах.
- Образовательные центры: Модель DS1102E является базовым прибором в лабораториях вузов для изучения электроники благодаря интуитивно понятному интерфейсу.
- Ремонт мобильных устройств и компьютерной техники: Высокая полоса пропускания DS1102E в 100 мегагерц достаточна для анализа сигналов большинства современных контроллеров.
Комплектация Rigol DS1102E
Стандартный комплект поставки прибора DS1102E (артикул DS1102E) включает:
- Цифровой осциллограф DS1102E — 1 штука.
- Пассивные осциллографические пробники (щупы) с полосой 150 мегагерц — 2 штуки.
- Кабель питания от сети переменного тока 220 вольт — 1 штука.
- Кабель универсальной последовательной шины (USB) — 1 штука.
- Краткое руководство по эксплуатации прибора DS1102E — 1 экземпляр.
Технические характеристики Rigol DS1102E
