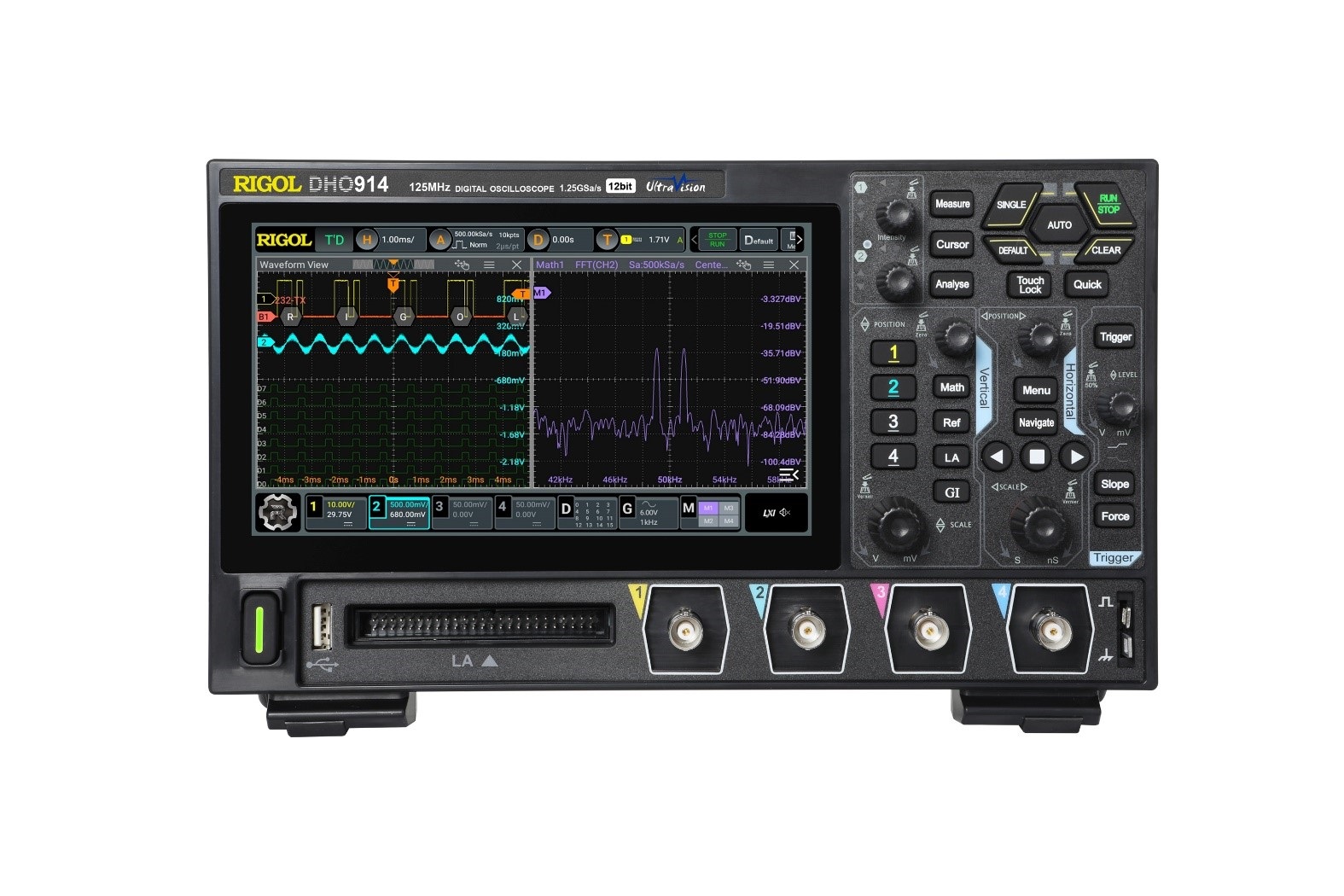

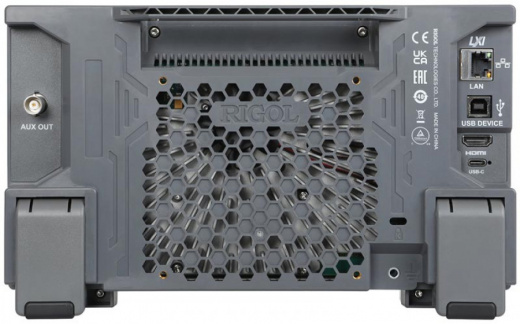

Rigol DHO914 Цифровой осциллограф

Rigol DHO914: Двенадцатибитное разрешение и безупречная точность

Цифровой осциллограф высокого разрешения Rigol DHO914 является флагманским решением в компактном классе, базирующимся на чипсете Centaurus. Главное техническое достижение DHO914 — аппаратный двенадцатибитный аналого-цифровой преобразователь (12-bit ADC), который обеспечивает 4096 уровней квантования по вертикали против 256 уровней у стандартных приборов. Модель DHO914 имеет полосу пропускания 125 мегагерц при времени нарастания переходной характеристики не более 2,8 наносекунды. Максимальная частота дискретизации DHO914 составляет 1,25 гигавыборки в секунду при задействовании одного канала и 312,5 мегавыборок в секунду при работе всех четырех каналов одновременно. Глубина памяти DHO914 составляет 50 миллионов точек, что позволяет сохранять сигнал длительностью 40 миллисекунд при максимальной частоте оцифровки.

Прибор DHO914 характеризуется вертикальной чувствительностью от 500 микровольт до 10 вольт на деление при входном импедансе 1 мегаом. Уровень собственных шумов DHO914 составляет менее 18 микровольт при минимальном усилении, что дает преимущество при анализе джиттера и пульсаций. Скорость захвата в режиме UltraAcquire достигает 1 000 000 форм сигналов в секунду, минимизируя «слепое время» осциллографа DHO914. В устройстве реализован аппаратный запуск по 20 условиям, включая запуск по фронту, окну, логическому шаблону и последовательным протоколам. Программное обеспечение DHO914 позволяет выполнять автоматические измерения по 41 параметру и проводить спектральный анализ на базе одного миллиона точек.

Преимущества Rigol DHO914

Инженерные преимущества DHO914 (артикул DHO914) подтверждены следующими спецификациями:

• Разрешение 12 бит: обеспечивает погрешность усиления по постоянному току в пределах 0,5% от полной шкалы в DHO914.
• Сенсорный дисплей: семидюймовый экран с разрешением 1024 на 600 пикселей поддерживает мультисенсорный ввод и вывод через HDMI с поддержкой 1080p.
• Анализ смешанных сигналов: встроенный интерфейс в DHO914 поддерживает подключение логического пробника на 16 цифровых каналов с порогом чувствительности до 250 милливольт.
• Автономность: потребляемая мощность DHO914 составляет менее 36 ватт, что позволяет запитывать прибор через разъем USB Type-C от внешних источников.
• Математический блок: поддержка 4 функций математики одновременно, включая интеграл, дифференциал и расширенный редактор формул в DHO914.
• Низкий джиттер: внутренняя опорная частота DHO914 имеет стабильность 1 миллионная доля в год.

Применение Rigol DHO914

Цифровой осциллограф DHO914 предназначен для высокоточных измерительных сценариев:

1. Силовая электроника: измерение коэффициента полезного действия преобразователей и помех в цепях затворов полевых транзисторов через DHO914.
2. Прецизионная аудиотехника: анализ нелинейных искажений и динамического диапазона с использованием двенадцатибитной точности DHO914.
3. Микроконтроллерные системы: отладка интерфейсов I2C, SPI, UART и CAN с помощью аппаратного декодирования в DHO914.
4. Радиочастотные испытания: использование функций усреднения и высокого разрешения DHO914 для выделения слабых сигналов из шума.
5. Полевая диагностика: эксплуатация мобильного шасси DHO914 массой 1,78 килограмма для оперативного поиска неисправностей.

Комплектация Rigol DHO914

В стандартный комплект поставки устройства DHO914 (артикул DHO914) включены:

• Осциллограф высокого разрешения Rigol DHO914 — 1 шт.
• Пассивные высокочастотные пробники PVP2350 (350 МГц) — 4 шт.
• Сетевой адаптер питания USB Type-C (20 вольт, 2,25 ампера) — 1 шт.
• Заземляющий кабель с клеммой типа крокодил — 1 шт.
• Сертификат соответствия метрологическим нормам DHO914.
• Руководство по быстрой настройке и технике безопасности.

Технические характеристики Rigol DHO914
