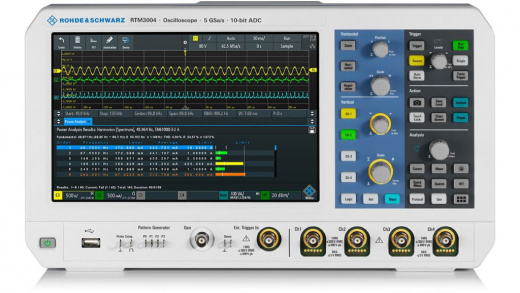

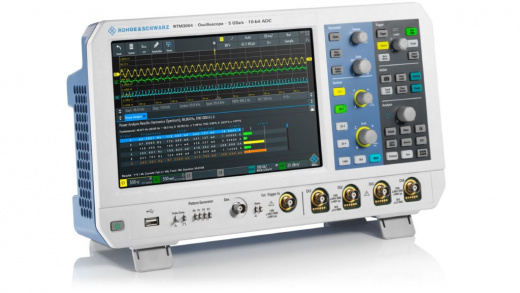

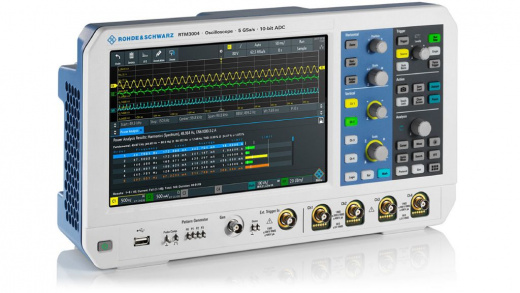

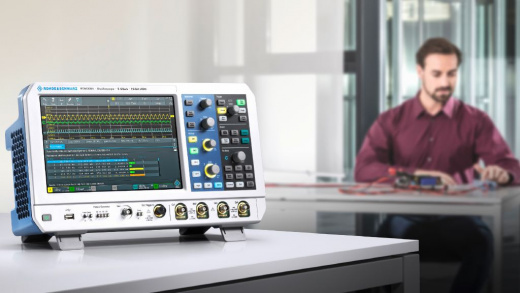

R&S RTM3002 + RTM-B2210 Осциллограф цифровой запоминающий
Цена по запросу
Арт. RTM3002 + RTM-B2210
Цифровой осциллограф R&S RTM3002 с опцией RTM-B2210: 2 аналоговых канала, полоса пропускания 1 ГГц, частота дискретизации 5 Гвыб/с. Обладает 10-дюймовым дисплеем и 10-битным АЦП. Лучший выбор для разработки, отладки и тестирования оборудования.
Характеристики
Госреестр СИ
—
71702-18
Аналоговые каналы
—
2
Цифровые каналы
—
16
Частота дискретизации, ГВыб/с
—
5
Полоса пропускания, МГц
—
1000
Разрядность (АЦП), бит
—
10
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
R&S RTM3002 + RTM-B2210 Осциллограф цифровой запоминающий
Цена по запросу
Арт. RTM3002 + RTM-B2210
#PROP_TITLE#
—
#PROP_VALUE#
Цифровой запоминающий осциллограф R&S RTM3002 + RTM-B2210
Осциллограф R&S RTM3002 + RTM-B2210 представляет собой передовое двухканальное устройство с полосой пропускания до 1 ГГц, что позволяет проводить детальный анализ высокочастотных сигналов. Прибор оснащен современным цифровым осциллографом, обеспечивающим исключительную точность измерений и глубокий анализ электрических сигналов в реальном времени. Опциональный модуль RTM-B2210 значительно расширяет функциональность устройства, добавляя возможности измерения параметров мощности и спектрального анализа.
Благодаря инновационной архитектуре и передовым технологиям обработки сигналов, прибор обеспечивает высокую производительность при работе с сложными сигналами. Интуитивно понятный интерфейс и широкие возможности автоматизации делают его идеальным выбором для профессионалов в области электроники.
Технические характеристики R&S RTM3002 + RTM-B2210
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 1 ГГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации | 5 Гвыб/с |
| Разрядность АЦП | 10 бит |
| Максимальная глубина памяти | 80 Мвыб/канал (режим чередования) |
| Дисплей | 10,1" WXGA (1280х800 пикселей) |
| Входное сопротивление | 50 Ом ± 1.5% или 1 МОм ± 1% (14 пФ ± 1 пФ) |
| Интерфейсы | LAN, USB |
| Вес | 3,3 кг |
Области применения RTM3002 + RTM-B2210
- Разработка электроники: создание и тестирование новых электронных устройств, отладка схем и компонентов.
- Техническое обслуживание: диагностика неисправностей в сложных электронных системах.
- Научные исследования: проведение экспериментов в области физики и электроники.
- Производственный контроль: проверка качества электронных компонентов и готовых изделий.
- Телекоммуникации: анализ и отладка сигналов в современных системах связи.
- Автомобильная промышленность: тестирование электронных систем транспортных средств.
- Аэрокосмическая отрасль: разработка и тестирование бортового электронного оборудования.
Ключевые особенности R&S RTM3002 + RTM-B2210

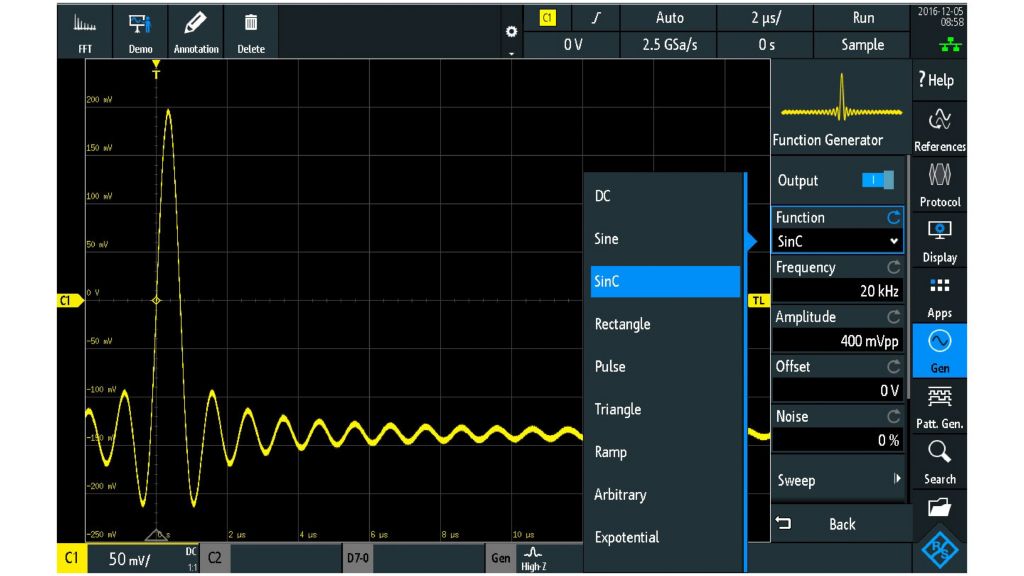

- Мультиформатный функционал прибора объединяет возможности логического анализатора, анализатора протоколов, генератора сигналов, генератора цифровых последовательностей и цифрового вольтметра. Это делает устройство универсальным инструментом для комплексных измерений.
- Высокая производительность обеспечивается полосой пропускания 1 ГГц, двумя аналоговыми каналами и 16 цифровыми входами. Частота дискретизации достигает 5 Гвыб/сек в секунду при работе в режиме чередования каналов.

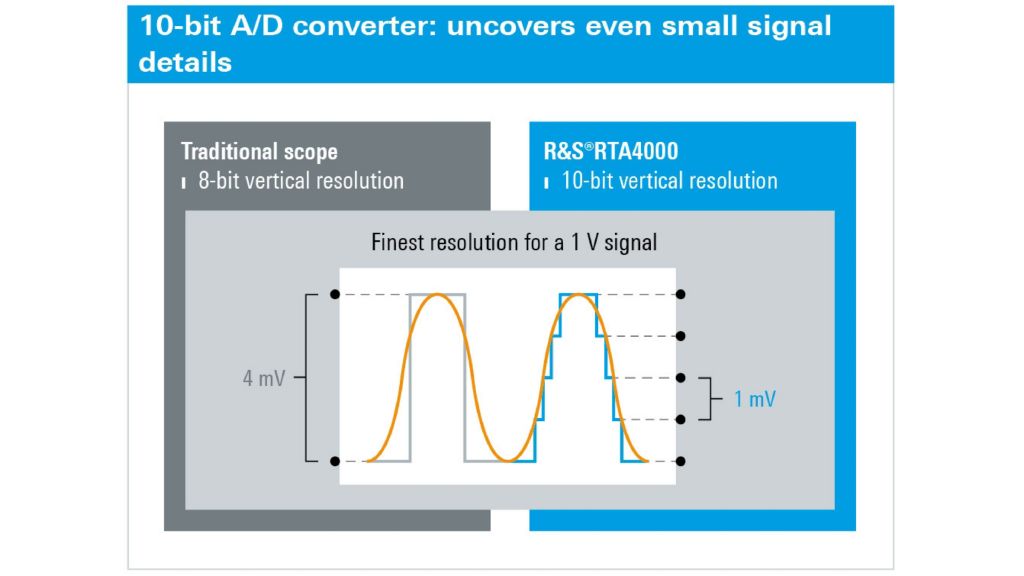

- Точность измерений гарантируется 10-битным разрешением по вертикали, что позволяет выявлять мельчайшие отклонения сигнала. Минимальная чувствительность составляет 500 мкВ/дел при низком уровне шума.

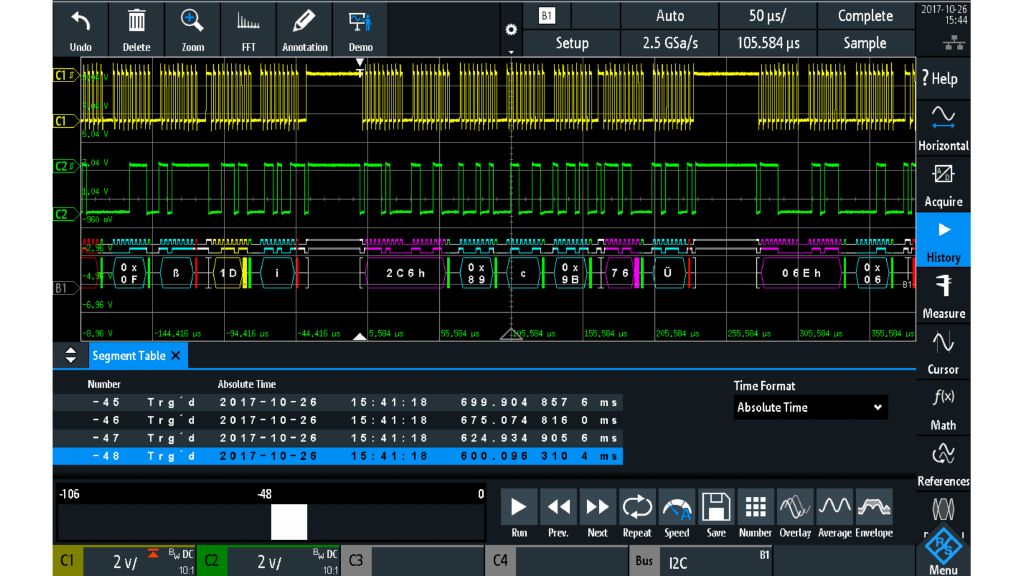

- Расширенные возможности памяти включают сегментированный режим с объёмом до 400 млн отсчётов, что позволяет проводить детальный анализ длительных процессов и сохранять важные события.
- Современный интерфейс представлен 10,1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800 пикселей. Интуитивно понятное управление и быстрый доступ к основным функциям значительно упрощают работу с прибором.
- Аналитические возможности включают спектральный анализ Фурье с мгновенным отображением результатов, анализ цифровых и аналоговых сигналов с временной привязкой, поддержку протоколов SPI и CAN/LIN для удобной отладки микроконтроллеров.
- Гибкие опции подключения реализуются через USB-порты и LAN-интерфейс, что позволяет сохранять данные, создавать отчёты и осуществлять удалённое управление прибором через веб-интерфейс без дополнительного программного обеспечения.
- Универсальность применения делает осциллограф идеальным решением для научных исследований, производственных задач, разработки электроники и сервисного обслуживания.
Дополнительные опции R&S RTM3002 + RTM-B2210
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
| R&S®RTM-B1 (1335.8988.02) | Опция смешанных сигналов, 400 МГц. RTM-B1 MSO является высокоэффективным инструментом для отладки цифровых систем с частотой дискретизации до 5 млрд отсчетов/с и глубиной памяти до 20 млн отсчетов. |
| R&S®RTM-B6 (1335.8994.02) | Генератор сигналов произвольной формы. Добавляет к осциллографу R&S®RTA3000 генератор сигналов частотой 25 МГц и 4-разрядный генератор шаблонов. |
| R&S®RTM-B222 (1335.9003.02) | Расширение полосы пропускания прибора R&S®RTM3002 до 200 МГц |
| R&S®RTM-B223 (1335.9010.02) | Расширение полосы пропускания прибора R&S®RTM3002 до 350 МГц |
| R&S®RTM-B225 (1335.9026.02) | Расширение полосы пропускания прибора R&S®RTM3002 до 500 МГц |
| R&S®RTM-B2210 (1335.9032.02) | Расширение полосы пропускания прибора R&S®RTM3002 до 1 ГГц |
| R&S®RTM-B242 (1335.9049.02) | Расширение полосы пропускания прибора R&S®RTM3004 до 200 МГц |
| R&S®RTM-B243 (1335.9055.02) | Расширение полосы пропускания прибора R&S®RTM3004 до 350 МГц |
| R&S®RTM-B245 (1335.9061.02) | Расширение полосы пропускания прибора R&S®RTM3004 до 500 МГц |
| R&S®RTM-B2410 (1335.9078.02) | Расширение полосы пропускания прибора R&S®RTM3004 до 1 ГГц |
| Программные опции | |
| R&S®RTM-K1 (1335.8807.02) | Запуск и декодирование последовательных протоколов I²C/SPI. Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI |
| R&S®RTM-K2 (1335.8813.02) | Запуск и декодирование последовательных протоколов UART/RS-232/RS-422/RS-485. Запуск и декодирование протоколов на базе UART, а также шин RS-232, RS-422 и RS-485 |
| R&S®RTM-K3 (1335.8820.02) | Запуск и декодирование последовательных протоколов CAN/LIN. Запуск и декодирование интерфейсов CAN и LIN |
| R&S®RTM-K5 (1335.8842.02) | Запуск и декодирование I²S/LJ/RJ/TDM. Запуск и декодирование шин I²S |
| R&S®RTM-K6 (1335.8859.02) | Запуск и декодирование последовательных протоколов MIL-1553. Запуск и декодирование шин MIL-STD-1553 |
| R&S®RTM-K7 (1335.8865.02) | Запуск и декодирование последовательных протоколов ARINC 429. Запуск и декодирование шин ARINC 429 |
| R&S®RTM-K15 (1335.8907.02) | Архивная и сегментированная память. Архив и 400 млн отсчетов сегментированной памяти. |
| R&S®RTM-K31 (1335.8920.02) | Анализ параметров электропитания. В ходе анализа параметров силовой электроники выполняется измерение входных, выходных и передаточных характеристик компонентов. Опция анализа параметров электропитания содержит все необходимые функции измерения, включая определение пускового тока, выходного спектра и области устойчивой работы (SOA). |
| R&S®RTM-K36 (1335.9178.02) | Анализ частотных характеристик (ЛАФЧХ или диаграмм Боде). Опция анализа частотных характеристик (ЛАФЧХ или диаграмм Боде) R&S®RTM-K36 позволяет быстро и легко выполнять анализ низкочастотных АЧХ на своем осциллографе. Таким образом определяется АЧХ множества электронных устройств, включая пассивные фильтры и контуры усиления. Для импульсных источников питания измеряется АЧХ системы управления и коэффициент подавления нестабильности питания. |
| R&S®RTM-K37 (1335.9184.02) | Анализ спектра и построение спектрограмм. Опция спектрального анализа расширяет мощные возможности БПФ осциллографов R&S®RTM3000 благодаря отображению спектрограмм |
| Принадлежности | |
| R&S®RTB-Z1 (1333.1728.02) | Передняя крышка. Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 |
| R&S®RTB-Z4 (1335.9290.02) | Транспортный кейс с колесиками для R&S®RTB |
| R&S®RTB-Z3 (1333.1734.02) | Мягкая сумка. Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей |
| R&S®RT-ZA19 (1335.7875.02) | Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz |
| R&S®ZZA-RTB2K (1333.1711.02) | Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU |
| R&S®RT-Z2T (1338.0007.02) | Адаптер пробника. Используется для подключения пробников TekProbe-BNC второго уровня компании Tek к интерфейсу пробников компании Rohde & Schwarz |
| Пробники | |
| R&S®RT-ZP05S (1333.2401.02) | Пассивный пробник, 500 МГц, 10:1 |
| R&S®RT-ZP10 (1409.7550.00) | Пассивный пробник, 500 МГц, 10:1 |
| R&S®RT-ZP1X (1333.1370.02) | Пассивный пробник, 38 МГц, 1:1 |
| R&S®RT-ZS10E (1418.7007.02) | Активный несимметричный пробник, 1 ГГц, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZS10 (1410.4080.02) | Активный несимметричный пробник, 1 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZS20 (1410.3502.02) | Активный несимметричный пробник, 1,5 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZD10 (1410.4715.02) | Активный дифференциальный пробник, 1 ГГц, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZD20 (1410.4409.02) | Активный дифференциальный пробник, 1,5 ГГц, интерфейс пробников Rohde & Schwarz |
| R&S®RT-ZPR20 (1800.5006.02) | Пробник для шин питания, 2 ГГц, R&S®ProbeMeter, интерфейс пробников Rohde & Schwarz. 2,0 ГГц, 1:1, 50 кОм, интерфейс пробников R&S |
| R&S®RT-ZH03 (1333.0873.02) | Пассивный высоковольтный пробник 250 МГц |
| R&S®RT-ZH10 (1409.7720.02) | Пассивный высоковольтный пробник 400 МГц |
| R&S®RT-ZH11 (1409.7737.02) | Пассивный высоковольтный пробник 400 МГц |
| R&S®RT-ZHD07 (1800.2307.02) | Дифференциальный высоковольтный пробник 200 МГц |
| R&S®RT-ZHD15 (1800.2107.02) | Дифференциальный высоковольтный пробник 100 МГц |
| R&S®RT-ZHD16 (1800.2207.02) | Дифференциальный высоковольтный пробник 200 МГц |
| R&S®RT-ZHD60 (1800.2007.02) | Дифференциальный высоковольтный пробник 100 МГц |
| R&S®RT-ZC02 (1333.0850.02) | Пробник тока для измерения переменного/постоянного тока, 20 кГц |
| R&S®RT-ZC03 (1333.0844.02) | Пробник тока, 100 кГц |
| R&S®RT-ZC05B (1409.8204.02) | Пробник тока, 2 МГц |
| R&S®RT-ZC10 (1409.7750K02) | Пробник тока, 10 МГц |
| R&S®RT-ZC10B (1409.8210.02) | Пробник тока, 10 МГц |
| R&S®RT-ZC15B (1409.8227.02) | Пробник тока, 50 МГц |
| R&S®RT-ZC20 (1409.7766K02) | Пробник тока, 100 МГц |
| R&S®RT-ZC20B (1409.8233.02) | Пробник тока, 100 МГц |
| R&S®RT-ZC31 (1801.4932.02) | Пробник тока, 120 МГц |
| R&S®RT-ZC30 (1409.7772K02) | Пробник тока, 120 МГц |
| R&S®HZ-15 (1147.2736.02) | Набор пробников напряженности электромагнитного поля в ближней зоне |
| R&S®RT-ZL04 (1333.0721.02) | Логический пробник, 400 МГц |
| R&S®RT-ZA13 (1409.7789.02) | Источник питания для пробников |
| R&S®RT-ZA15 (1410.4744.02) | Внешний аттенюатор |
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
71702-18
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
2
Цифровые каналы
16
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
5
Полоса пропускания, МГц
1000
Разрядность (АЦП), бит
10
Дисплей
10,1" WXGA (1280×800 пикселей)
Сопротивление входа
50 Ом, 1 МОм
Глубина памяти
80 Мвыб/канал
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
22х39х15,2
Вес, кг
3,3
Страна производства
Германия
