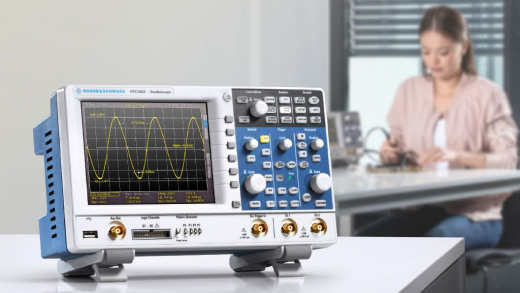

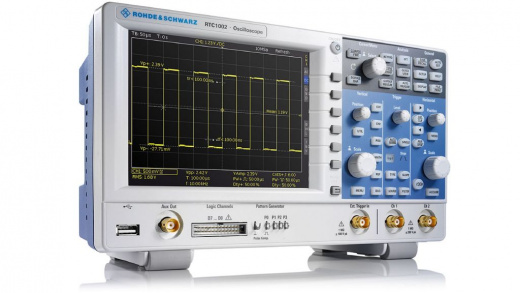

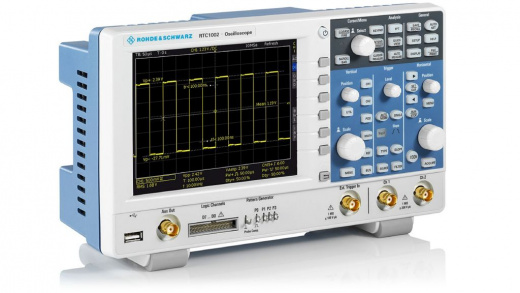

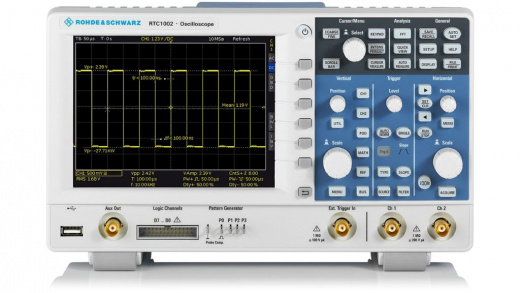

R&S RTC1002 + RTC-B221 Осциллограф цифровой запоминающий
Цена по запросу
Арт. RTC1002 + RTC-B221
Цифровой осциллограф R&S RTC1002 с опцией RTC-B221. Полоса пропускания 100 МГц, 2 Гвыб/с, 8-битный АЦП, память 2 Мточек на канал. Профессиональный инструмент для анализа ВЧ-сигналов и целостности цифровых трактов.
Характеристики
Серия
—
R&S RTC1000
Госреестр СИ
—
70400-18
Аналоговые каналы
—
2
Цифровые каналы
—
8
Частота дискретизации, ГВыб/с
—
2
Полоса пропускания, МГц
—
100
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
R&S RTC1002 + RTC-B221 Осциллограф цифровой запоминающий
Цена по запросу
Арт. RTC1002 + RTC-B221
#PROP_TITLE#
—
#PROP_VALUE#
R&S RTC1002+RTC-B221: Цифровой запоминающий осциллограф с расширенной полосой 100 МГц
Версия осциллографа R&S RTC1002 с полосой пропускания 100 МГц. Активированная опция RTC-B221 выводит прибор на уровень, необходимый для серьезных инженерных задач, связанных с разработкой высокоскоростной цифровой электроники, радиочастотных трактов и источников питания. Увеличенная полоса обеспечивает минимальные фазовые искажения и точное воспроизведение фронтов сигналов, что является обязательным требованием при проверке на соответствие стандартам целостности сигнала.
Модель сохраняет все преимущества семейства RTC1000, включая высокую частоту дискретизации 2 Гвыб/с и 8-битную систему оцифровки. Это позволяет не только видеть высокочастотные события, но и анализировать их с исключительной точностью. Прибор становится центральным элементом измерительного комплекса на рабочем месте инженера-схемотехника или тестового инженера.
Технические характеристики R&S RTC1002 + RTC-B221
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации (макс.) | 2 Гвыб/с |
| Количество аналоговых каналов | 2 |
| Разрядность АЦП | 8 бит |
| Объем памяти | 2 Мточек/канал (в режиме чередования) |
| Время нарастания | 3,5 нс |
| Входная чувствительность | от 1 мВ/дел до 10 В/дел |
| Скорость сбора данных | 10000 осциллограмм в секунду |
| Размер дисплея | 6,5 дюйма, VGA (640х480 пикселей) |
| Интерфейсы подключения | USB, LAN |
| Встроенные функции (опционально) | Генератор сигналов, логический анализатор, протокольный декодер, быстрые автоматические измерения |
Области применения R&S RTC1002 + RTC-B221
- Разработка электроники: отладка и тестирование электронных схем.
- Производственный контроль: проверка качества компонентов.
- Сервисное обслуживание: диагностика неисправностей.
- Научные исследования: анализ электрических процессов.
- Образовательные учреждения: обучение электротехнике.
Ключевые особенности и преимущества R&S RTC1002 + RTC-B221
- Высокая производительность. Прибор оснащён двумя измерительными каналами с полосой пропускания 100 МГц. Благодаря времени нарастания сигнала всего 3,5 нс обеспечивается высочайшая точность измерений.

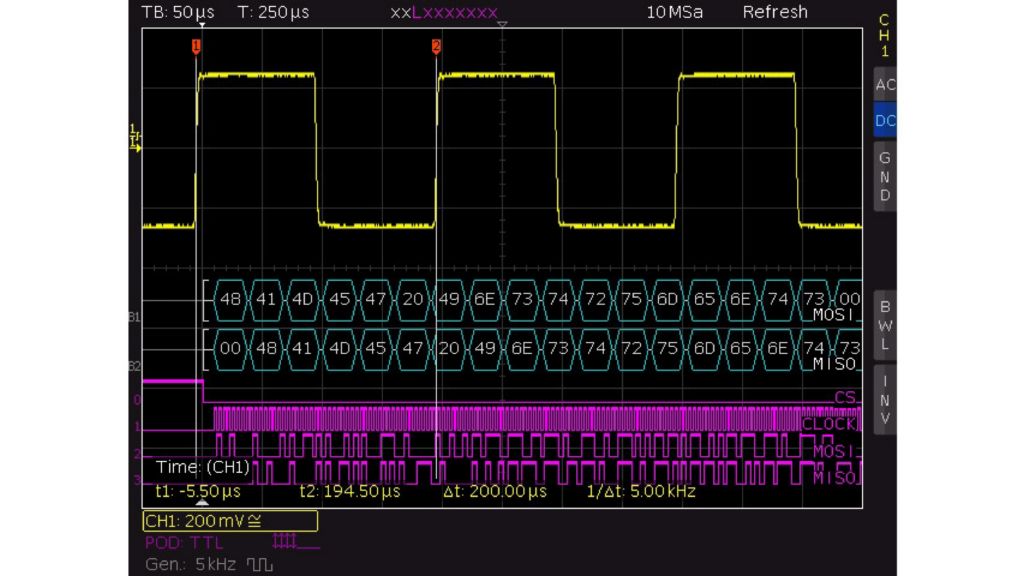

- Расширенные протокольные декодеры: Поддержка популярных последовательных интерфейсов (I2C, SPI, UART, CAN, LIN) для быстрой расшифровки обмена данными.
- Широкий спектр измерений. Встроенный 8-канальный логический анализатор даёт возможность проводить совместный анализ аналоговых и цифровых данных. Среди автоматических измерений — определение размаха и пиковых значений напряжения, длительностей фронта и спада, а также расчёт среднего и среднеквадратического значений.
- Программное обеспечение и анализ. Функция QuickView позволяет мгновенно отобразить ключевые параметры сигнала нажатием одной кнопки. Для углублённого анализа спектра доступно БПФ-преобразование с разрешением до 128 тыс точек. Система автонастройки самостоятельно подбирает оптимальные параметры отображения.
- Эргономика и коммуникации. Для подключения к периферии и сетям прибор оборудован интерфейсами USB и LAN. Встроенный 6,5-дюймовый цветной дисплей обеспечивает чёткое отображение информации.

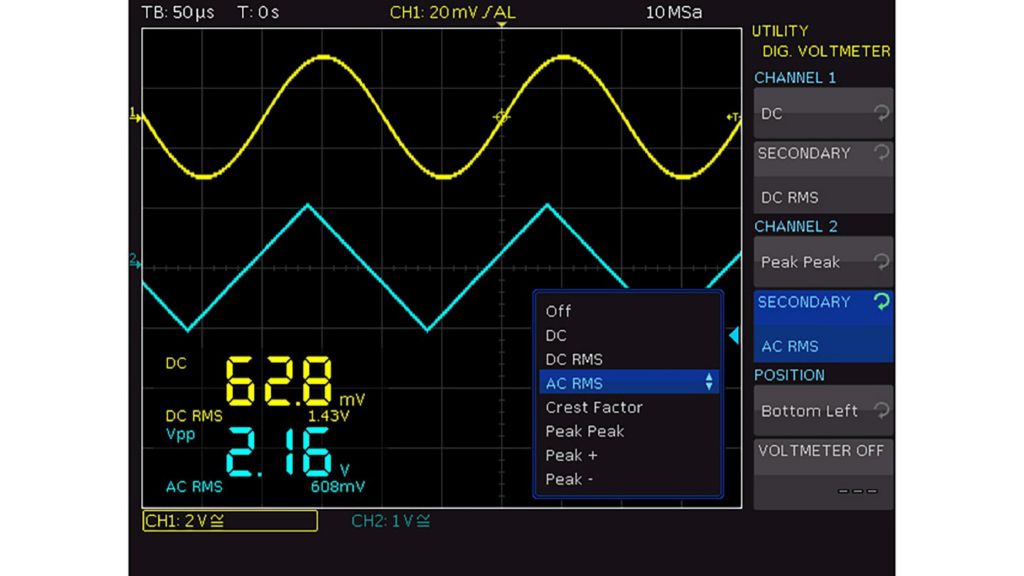

- Расширенный функционал. Дополнительные возможности включают встроенный генератор, формирующий стандартные сигналы и 4-битные последовательности со скоростью до 50 Мбит/с. Наличие тестера компонентов и цифрового вольтметра избавляет от необходимости использовать сторонние инструменты. Для работы с большими массивами данных доступна встроенная память объёмом до 2 млн точек.
Дополнительные опции R&S RTC1002 + RTC-B221
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®RTC-B1 1335.7281.03 |
Анализ смешанных сигналов для моделей без функции MSO, 300 МГц Превращает осциллограф R&S®RTC1002 в быстрые, точные и удобные в применении осциллографы смешанных сигналов (MSO). |
|
R&S®RTC-B6 1335.7298.03 |
Генератор сигналов Добавляет к осциллографам R&S®RTC1002 генератор сигналов частотой 50 МГц и 4-разрядный генератор шаблонов. |
|
R&S®RTC-B220 1335.7300.03 |
Расширение полосы пропускания прибора R&S®RTC1002 до 70 МГц |
|
R&S®RTC-B221 1335.7317.03 |
Расширение полосы пропускания прибора R&S®RTC1002 до 100 МГц |
|
R&S®RTC-B222 1335.7275.03 |
Расширение полосы пропускания прибора R&S®RTC1002 до 200 МГц |
|
R&S®RTC-B223 1335.7323.03 |
Расширение полосы пропускания прибора R&S®RTC1002 до 300 МГц |
| Программные опции | |
|
R&S®RTC-K1 1335.7230.03 |
Запуск и декодирование последовательных протоколов I²C/SPI Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI |
|
R&S®RTC-K2 1335.7246.03 |
Запуск и декодирование последовательных протоколов UART/RS-232/RS-422/RS-485 Запуск и декодирование протоколов на базе UART, а также шин RS-232, RS-422 и RS-485 |
|
R&S®RTC-K3 1335.7252.03 |
Запуск и декодирование последовательных протоколов CAN/LIN Запуск и декодирование интерфейсов CAN и LIN |
| Принадлежности | |
|
R&S®RTC-Z3 1333.0867.02 |
Мягкий кейс Предназначен для хранения осциллографа R&S®RTC1002 и принадлежностей. |
|
R&S®RT-ZA19 1335.7875.02 |
Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz |
|
R&S®ZZA-RTC1K 1333.0967.02 |
Держатель для монтажа в 19-дюймовую стойку для RS®RTC1000 высотой 4HU |
| Пробники | |
|
R&S®RT-ZP03S 1803.1001.02 |
Пассивный пробник, 300 МГц, 10:1 |
|
R&S®RT-ZP05S 1333.2401.02 |
Пассивный пробник, 500 МГц, 10:1 |
|
R&S®RT-ZP1X 1333.1370.02 |
Пассивный пробник, 38 МГц, 1:1 |
|
R&S®RT-ZH03 1333.0873.02 |
Пассивный высоковольтный пробник 250 МГц |
|
R&S®RT-ZH10 1409.7720.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZH11 1409.7737.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZC02 1333.0850.02 |
Пробник тока для измерения переменного/постоянного тока, 20 кГц |
|
R&S®RT-ZC03 1333.0844.02 |
Пробник тока, 100 кГц |
|
R&S®RT-ZC10 1409.7750K02 |
Пробник тока, 10 МГц |
|
R&S®RT-ZC20 1409.7766K02 |
Пробник тока, 100 МГц |
|
R&S®RT-ZC30 1409.7772K02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZC31 1801.4932.02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZA13 1409.7789.02 |
Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30/31, +/-12 В пост. тока, +/-2,5 А |
| Пакеты | |
|
R&S®RTC-PK1 1335.7330.03 |
Пакет приложений (R&S®RTC-K1, -K2, -K3 и -B6) Пакет приложений содержит I²C/SPI (RS®RTC-K1), UART/RS-232(RS-422/RS-485 (RTC-K2) и CAN/LIN (RTC-K3), генератор (R&S®RTC-B6) для моделей R&S®RTC1002 |
Серия
R&S RTC1000
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
70400-18
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
2
Цифровые каналы
8
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
2
Полоса пропускания, МГц
100
Разрядность (АЦП), бит
8
Дисплей
Цветной дисплей VGA 6,5" (640х480 пикселей)
Сопротивление входа
1 МОм
Глубина памяти
2 млн точек/канал
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
17,5х28,5х14
Вес, кг
1,7
Страна производства
Германия
