Мощный осциллограф R&S RTA4004 с опцией RTA-B245 и полосой пропускания 500 МГц. Оснащен 10-битным АЦП, четырьмя каналами и частотой дискретизации 5 Гвыб/с. Предназначен для анализа высокоскоростных интерфейсов и силовой электроники.

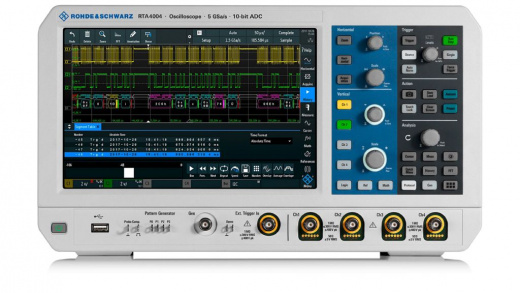

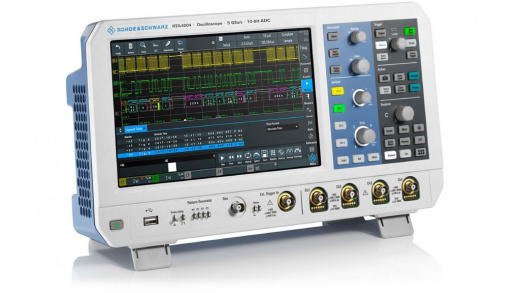

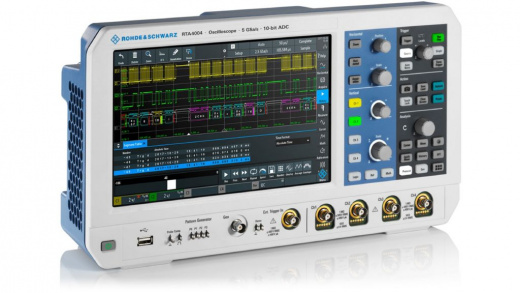

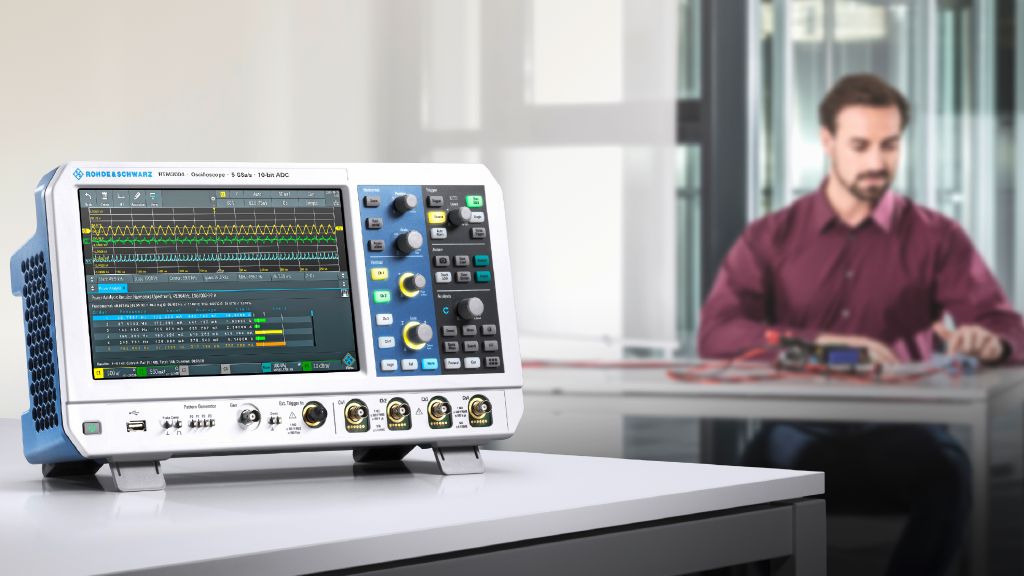

R&S RTA4004 + RTA-B245: Осциллограф цифровой с увеличенной полосой 500 МГц
Конфигурация R&S RTA4004 + RTA-B245 – это высокопроизводительный осциллограф с полосой пропускания 500 МГц, созданный для решения самых сложных измерительных задач. Данная модель обеспечивает бескомпромиссную точность при анализе высокоскоростных цифровых интерфейсов, силовой электроники и высокочастотных схем. Прибор преобразует аналоговый сигнал в цифровую форму с высочайшей скоростью и детализацией, позволяя инженерам глубоко исследовать поведение электронных компонентов и систем. Он является надежным инструментом в арсенале разработчиков телекоммуникационного оборудования, серверных платформ и автоматизированных систем управления.
Благодаря увеличенной до 500 МГц полосе, осциллограф точно отображает форму сигналов с минимальными искажениями, что критически важно для измерения временных параметров наносекундного диапазона. Интегрированные средства анализа и декодирования протоколов расширяют его функциональность, превращая из простого средства наблюдения в мощную диагностическую платформу. Эргономичный дизайн и продуманный интерфейс способствуют продуктивной работе даже в условиях интенсивной многозадачности.
Технические характеристики R&S RTA4004 + RTA-B245
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 5 Гвыб/с |
| Количество аналоговых каналов | 4 |
| Разрядность АЦП | 10 бит |
| Размер дисплея | 10,1 дюйма |
| Объем памяти на канал | 200 Мточек на канал |
| Входное сопротивление | 50 Ом ± 1,5 %, 1 МОм ± 1 % (14 пФ ± 1 пФ) |
| Интерфейсы | LAN, USB |
Области применения R&S RTA4004 + RTA-B245
- Электротехнические исследования: анализ параметров электропитания, измерение пульсаций и помех в цепях питания, контроль качества энергоснабжения с высокой точностью и возможностью захвата длительных временных интервалов.
- Разработка электроники: тестирование прототипов устройств, отладка импульсных источников питания, анализ цифровых схем и видеосигналов, проверка соответствия техническим стандартам.
- Диагностика оборудования: поиск и устранение электромагнитных помех, анализ работы электронных компонентов, исследование параметров сигналов в реальном времени, мониторинг последовательных интерфейсов (I2C, SPI, UART, CAN/LIN).
- Научные и учебные задачи: проведение лабораторных исследований, демонстрация работы электронных схем, документирование результатов измерений, удалённый мониторинг при групповых занятиях в учебных заведениях.

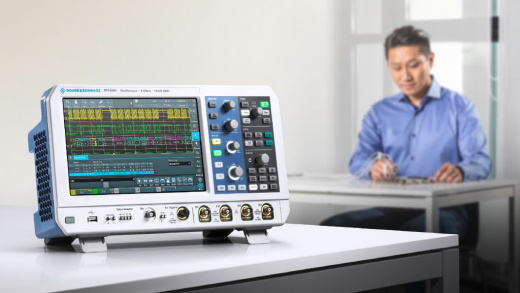

Ключевые особенности и преимущества R&S RTA4004 + RTA-B245
Осциллограф с опцией RTA-B245 выделяется максимальной для серии RTA4000 полосой пропускания 500 МГц. Это позволяет ему точно измерять сигналы с временем нарастания менее 700 пс. Уникальное сочетание такой полосы, высокой частоты дискретизации 5 Гвыб/с и 10-битного преобразователя обеспечивает превосходную точность как во временной, так и в амплитудной областях, что делает его конкурентоспособным в классе более дорогих решений.
Преимущества модели:
- Максимальная точность измерений: Полоса 500 МГц обеспечивает минимальные искажения фронтов сигнала, что позволяет получать достоверные данные о временных параметрах высокоскоростных цифровых схем.
- Готовность к сложным задачам: Прибор идеально подходит для анализа современных стандартов передачи данных и измерения характеристик силовых устройств, где важна точность воспроизведения формы сигнала.

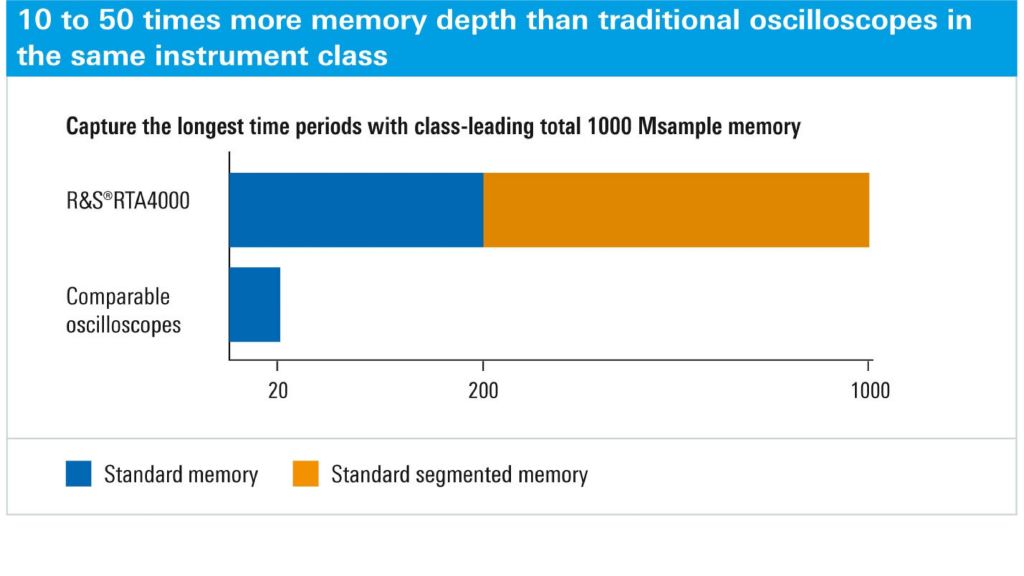

- Глубокая память и скорость: Сочетание длинной памяти и высокой частоты обновления позволяет одновременно захватывать длинные временные интервалы и не упускать кратковременные события.
- Упрощение отладки: Встроенные инструменты, такие как маскирующее тестирование и расширенные функции запуска, автоматизируют процесс поиска сложных и редких неисправностей.
- Профессиональная отчетность: Функции экспорта данных и скриншотов в различные форматы упрощают документирование результатов измерений и их презентацию.
- Аналитические возможности: Встроенный анализатор включает более 30 автоматических измерений, разбитых по категориям амплитуды, времени, частоты и мощности. Математические функции представлены 21 базовой операцией, включая БПФ.

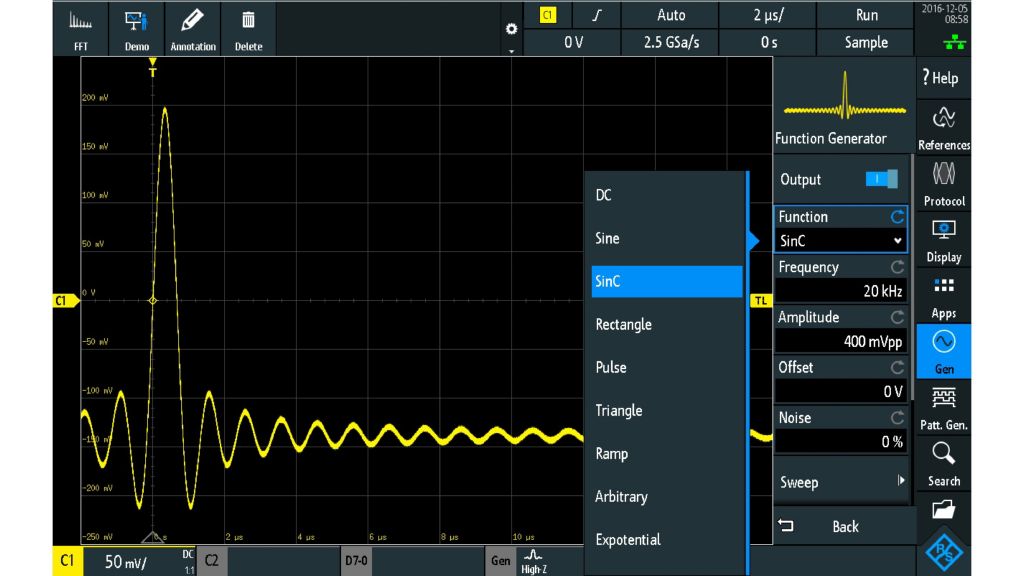

- Дополнительные функции: Встроенный генератор сигналов произвольной формы поддерживает создание тестовых последовательностей с разрешением до 14 бит. Цифровой вольтметр и частотомер расширяют измерительные возможности устройства.
Дополнительные опции R&S RTA4004 + RTA-B245
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®RTA-B1 1335.7823.02 |
Опция смешанных сигналов: 400 МГц Превращает осциллографы R&S®RTB4000 в быстрые, точные и удобные в применении осциллографы смешанных сигналов (MSO). |
|
R&S®RTA-B6 1335.7830.02 |
Генератор сигналов произвольной формы Добавляет к осциллографам R&S®RTA4000 генератор сигналов частотой 25 МГц и 4-разрядный генератор шаблонов. |
|
R&S®RTA-B243 1335.7846.02 |
Расширение полосы пропускания прибора R&S®RTA4004 до 350 МГц |
|
R&S®RTA-B245 1335.7852.02 |
Расширение полосы пропускания прибора R&S®RTA4004 до 500 МГц |
|
R&S®RTA-B2410 1335.7869.02 |
Расширение полосы пропускания прибора R&S®RTA4004 до 1 ГГц |
| Программные опции | |
|
R&S®RTA-K1 1335.7681.02 |
Запуск и декодирование последовательных протоколов I²C/SPI Запуск и декодирование для шины I²C, а также для 2-, 3- и 4-проводных шин SPI |
|
R&S®RTA-K2 1335.7698.02 |
Запуск и декодирование последовательных протоколов UART/RS-232/RS-422/RS-485 Запуск и декодирование протоколов на базе UART, а также шин RS-232, RS-422 и RS-485 |
|
R&S®RTA-K3 1335.7717.02 |
Запуск и декодирование последовательных протоколов CAN/LIN Запуск и декодирование интерфейсов CAN и LIN |
|
R&S®RTA-K5 1335.7723.02 |
Запуск и декодирование I²S/LJ/RJ/TDM Запуск и декодирование шин I²S |
|
R&S®RTA-K6 1335.7730.02 |
Запуск и декодирование последовательных протоколов MIL-1553 Запуск и декодирование шин MIL-STD-1553 |
|
R&S®RTA-K7 1335.7746.02 |
Запуск и декодирование последовательных протоколов ARINC 429 Запуск и декодирование шин ARINC 429 |
|
R&S®RTA-K31 1335.7769.02 |
Анализ параметров электропитания В ходе анализа параметров силовой электроники выполняется измерение входных, выходных и передаточных характеристик компонентов. Опция анализа параметров электропитания содержит все необходимые функции измерения, включая определение пускового тока, выходного спектра и области устойчивой работы (SOA). |
|
R&S®RTA-K36 1335.7975.02 |
Анализ частотных характеристик (ЛАФЧХ или диаграмм Боде) Опция анализа частотных характеристик (ЛАФЧХ или диаграмм Боде) R&S®RTA-K36 позволяет быстро и легко выполнять на осциллографе анализ низкочастотных АЧХ. Таким образом определяется АЧХ множества электронных устройств, включая пассивные фильтры и контуры усиления. Для импульсных источников питания измеряется АЧХ системы управления и коэффициент подавления нестабильности питания. |
|
R&S®RTA-K37 1335.7981.02 |
Анализ спектра и построение спектрограмм Опция спектрального анализа расширяет мощные возможности БПФ осциллографов R&S®RTA4000 благодаря отображению спектрограмм. |
