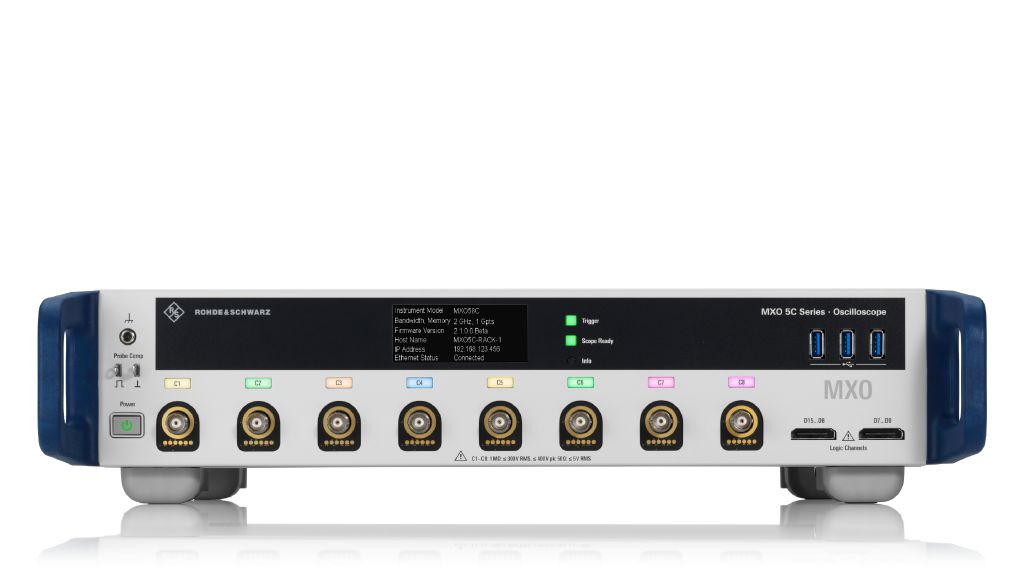

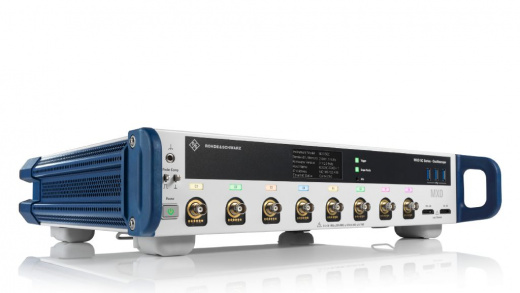

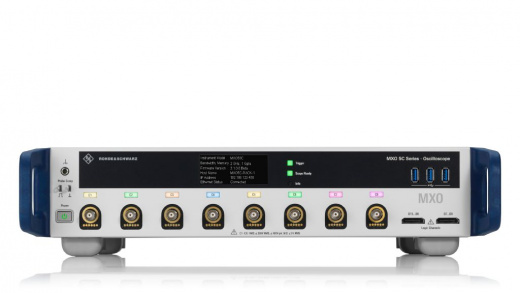

R&S MXO5C-81 Осциллограф цифровой запоминающий
Цена по запросу
Арт. MXO5C-81
R&S MXO5C‑81 — 8‑канальный цифровой осциллограф (100 МГц) с e-ink экраном. Обеспечивает высокоточный анализ сигналов: 12‑битный АЦП, память до 500 млн точек, захват >4,5 млн осциллограмм/с. Подходит для разработки и диагностики электроники.
Характеристики
Серия
—
MXO 5C
Аналоговые каналы
—
8
Цифровые каналы
—
16
Частота дискретизации, ГВыб/с
—
5
Полоса пропускания, МГц
—
100
Разрядность (АЦП), бит
—
12
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S MXO5C-81 Осциллограф цифровой запоминающий
Цена по запросу
Арт. MXO5C-81
#PROP_TITLE#
—
#PROP_VALUE#
Восьмиканальный цифровой осциллограф R&S MXO5C-81
Осциллограф R&S MXO5C-81 — это уникальный инструмент, предлагающий восемь полноценных аналоговых каналов с полосой пропускания 100 МГц. Он создан для инженеров, которым необходимо одновременно наблюдать и коррелировать множество сигналов в сложных системах, таких как многофазные преобразователи, промышленные приводы, робототехнические комплексы или насыщенные датчиками автомобильные платформы.
Объединяя преимущества многоканальности с высокой точностью 12-битного АЦП и скоростью платформы MXO 5C, этот прибор позволяет заменить собой несколько измерительных устройств. Одновременный захват всех 8 каналов с глубокой памятью дает полную картину происходящего в тестируемом устройстве, исключая ошибки, связанные с несинхронными измерениями.
Технические характеристики R&S MXO5C-81
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 8 |
| Частота дискретизации | 5 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Разрешение по вертикали | до 18 бит в режиме HD |
| Скорость сбора данных | до 4,5 млн осц/с |
| Размер дисплея | 2,9" e-ink (296 x 128 пикселей) |
| Интерфейсы | LAN, USB, HDMI |
Области применения R&S MXO5C-81
- Разработка электроники: отладка многоканальных схем, проверка целостности сигналов, анализ помех и перекрестных наводок.
- Телекоммуникации: тестирование оборудования связи, анализ модуляции, синхронизации и качества передачи данных в многоканальных системах.
- Автомобильная промышленность: диагностика CAN/LIN‑сетей, проверка датчиков и исполнительных механизмов с одновременным контролем нескольких каналов.
- Научно‑исследовательская деятельность: изучение быстропротекающих физических процессов, анализ переходных режимов в энергосистемах и радиотехнике.
- Образование и сертификация: обучение принципам осциллографии, проведение лабораторных работ, валидация изделий по стандартам ЭМС с возможностью одновременного наблюдения за 8 сигналами.
Ключевые особенности и функции R&S MXO5C-81
- Высокая плотность каналов — 8 аналоговых входов в корпусе высотой 2 Юнита (2U), удобное размещение в стойке.
- Скорость захвата — захват более 4,5 млн осциллограмм/с, визуализация редких событий и переходных процессов.
- 12‑битный АЦП — повышенная точность измерений и детализация сигнала.
- Глубокая память — до 500 млн точек, длительная регистрация сигналов без потери данных.
- Гибкие триггеры — режимы по фронту, ширине импульса, окну, тайм‑ауту, скорости нарастания, шаблону; чувствительность до 0,0001 деления.
- Автоматические измерения — более 39 параметров сигнала с статистикой и настраиваемыми шаблонами.
- Математические операции — сложение, вычитание, умножение, деление, БПФ, фильтрация, интегрирование, дифференцирование и пользовательские формулы (до 8 уравнений).
- Удаленное управление — веб‑интерфейс с виртуальной передней панелью, поддержка SCPI‑команд через LAN.
- E‑ink дисплей — отображение ключевой информации (IP‑адрес, статус) для быстрой настройки.
Дополнительные опции R&S MXO5C-81
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®MXO5C-B405 1802.3081.02 |
Обновление полосы пропускания до 500 МГц для 4-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B410 1802.3046.02 |
Обновление полосы пропускания до 1 ГГц для 4-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B420 1802.3069.02 |
Обновление полосы пропускания до 2 ГГц для 4-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B802 1802.3117.02 |
Обновление полосы пропускания до 200 МГц для 8-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B803 1802.3100.02 |
Обновление полосы пропускания до 350 МГц для 8-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B805 1802.3098.02 |
Обновление полосы пропускания до 500 МГц для 8-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B810 1802.3052.02 |
Обновление полосы пропускания до 1 ГГц для 8-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B820 1802.3075.02 |
Обновление полосы пропускания до 2 ГГц для 8-канальных осциллографов серии R&S®MXO 5C |
|
R&S®MXO5C-B6 1802.3030.02 |
Генератор произвольных сигналов, 100 МГц, 2 аналоговых канала |
|
R&S®MXO5C-B1 1802.3023.02 |
Опция смешанных сигналов для серии R&S®MXO 5C с 16 цифровыми каналами |
|
R&S®MXO5C-B19 1803.1460.02 |
Дополнительная SSD для замены в осциллографе серии R&S®MXO 5C |
|
R&S®MXO5C-B110 1803.1382.02 |
Обновление памяти до 1 Гпт для осциллографов серии R&S®MXO 5C |
| Программные опции | |
|
R&S®MXO5C-K12 1801.8638.02 |
Базовый анализ джиттера |
|
R&S®MXO5C-K136 1801.8644.02 |
Анализ глазковой диаграммы Включает программный CDR с поддержкой скорости передачи данных до 5 Гбит/с |
|
R&S®MXO5C-K31 1802.3130.02 |
Анализ мощности Включает измерения гармоник, качества, эффективности, потерь при переключении, области безопасной работы и времени включения/выключения |
|
R&S®MXO5C-K36 1802.3146.02 |
Анализ АЧХ (требуется R&S®MXO5C-B6 в качестве источника) |
|
R&S®MXO5C-K500 1803.1401.02 |
Анализ шины: измерения и функции анализа шины |
|
R&S®MXO5C-K510 1803.1418.02 |
Пакет триггера и декодирования для низкоскоростных последовательных протоколов: I2C, SPI, UART, RS-232/422/485, Quad-SPI, пользовательский NRZ, пользовательский Manchester |
|
R&S®MXO5C-K520 1803.1424.02 |
Пакет триггера и декодирования для автомобильных последовательных протоколов: CAN, CAN-FD, CAN-XL, LIN, SENT |
|
R&S®MXO5C-K530 1803.1430.02 |
Пакет триггера и декодирования для аэрокосмических протоколов: ARINC429, MIL-1553, SpaceWire |
|
R&S®MXO5C-K550 1803.1447.02 |
Пакет триггера и декодирования для низкоскоростных последовательных протоколов MIPI: SPMI, RFFE и I3C |
|
R&S®MXO5C-K560 1803.1453.02 |
Пакет триггера и декодирования для автомобильного Ethernet: 10BASE-T1S, 100BASE-T1, 1000BASE-T1 |
|
R&S®MXO5C-K570 1801.9034.02 |
Пакет триггера и декодирования для USB 1.1 Low/Full Speed, USB 2.0 High Speed |
|
R&S®SPLUS 1804.8800.02 |
Базовое программное обеспечение R&S®ScopeSuite+ Базовое ПО, необходимое для запуска ПО для тестирования на соответствие R&S®ScopeSuite+ |
|
R&S®SPLUS-K24 1804.8774.02 |
ПО для тестирования на соответствие стандарту 100BASE-T1 автомобильного Ethernet |
|
R&S®SPLUS-K89 1804.8780.02 |
ПО для тестирования на соответствие стандарту 10BASE-T1S автомобильного Ethernet |
|
R&S®SPLUS-K99 1804.8945.02 |
Удаленный API автоматизации для R&S®ScopeSuite+ |
Основная информация
Серия
MXO 5C
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
10,5х44,5х40,5
Вес, кг
8,7
Страна производства
Германия
Технические характеристики
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
8
Цифровые каналы
16
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
5
Полоса пропускания, МГц
100
Разрядность (АЦП), бит
12
Дисплей
2,9" e-ink дисплей (296 x 128 пикселей)
Сопротивление входа
50 Ом, 1 МОм
Глубина памяти
500 Мточек/канал
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, HDMI
Высота монтажа в стойку
2U
