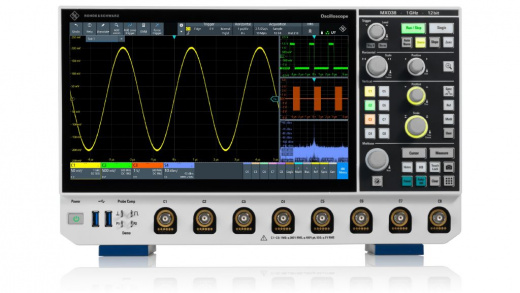

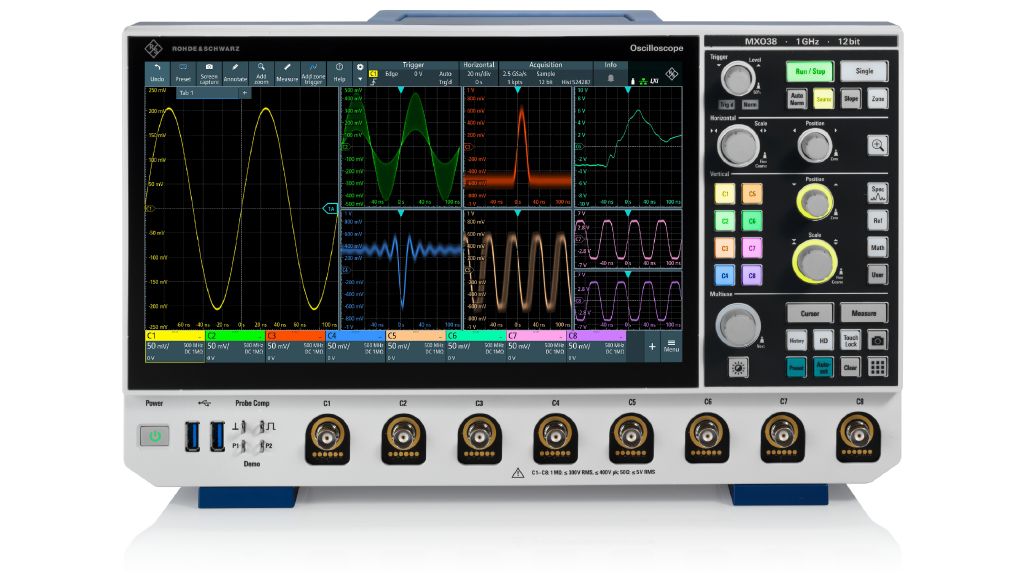

R&S MXO38 Осциллограф цифровой запоминающий

Цифровой осциллограф R&S MXO38: высокоточное измерение сигналов

Базовая модель цифрового осциллографа R&S MXO38 — современный прибор для визуального анализа и измерения параметров электрических сигналов. Устройство сочетает высокую пропускную способность, продвинутую цифровую обработку и интуитивно понятный интерфейс, позволяя инженерам и разработчикам оперативно выявлять аномалии, проводить отладку и верификацию электронных схем. Осциллограф подходит как для лабораторных исследований, так и для промышленного контроля, обеспечивая точность и воспроизводимость результатов.

Принцип работы основан на аналого‑цифровом преобразовании входного сигнала: осциллограф оцифровывает напряжение во времени, отображает его на цветном экране и предоставляет инструменты для детального анализа. Встроенная память и процессоры обработки позволяют фиксировать кратковременные события, выполнять математические операции над сигналами и генерировать отчёты.

Технические характеристики R&S MXO38

Области применения R&S MXO38

• Разработка и отладка РЭА. Анализ сигналов в печатных платах, проверка целостности линий, отладка микроконтроллеров и интерфейсов.
• Тестирование коммуникационного оборудования. Контроль качества сигналов в системах связи, измерение джиттера и искажений в высокоскоростных линиях.
• Научно‑исследовательские лаборатории. Изучение физических процессов, регистрация импульсных явлений, моделирование и верификация теоретических моделей.
• Сервис и ремонт электроники. Диагностика неисправностей в сложной аппаратуре, поиск коротких замыканий и обрывов, проверка блоков питания.
• Образовательный процесс. Демонстрация принципов работы электронных схем, проведение лабораторных работ по электротехнике и радиофизике.

Ключевые особенности и функции R&S MXO38

• Скорость захвата сигналов: прибор обеспечивает регистрацию до 4,5 миллионов осциллограмм в секунду, что позволяет выявлять мельчайшие аномалии, незаметные для менее быстрых осциллографов.
• Реальное время с минимальной потерей данных: уровень захвата сигналов в реальном времени достигает 99 %, минимизируя риск пропуска критических событий.
• Длительная запись с высокой детализацией: стандартная память объёмом 125 Мвыборок на канал (с опциональным расширением до 500 Мвыборок) позволяет фиксировать длительные процессы без потери частоты дискретизации.
• Многоканальность: поддержка до 8 каналов для одновременного анализа сложных многофазных систем.
• 18‑битное HD‑разрешение: обеспечивает исключительную вертикальную чёткость, сохраняя точность выборки даже при максимальных скоростях. Чувствительность триггера достигает 0,0001 деления, что критично для обнаружения микроскопических сбоев.
• Цифровой триггер с гибкой настройкой: позволяет задавать сложные условия срабатывания, включая зону триггера для аналоговых, спектральных и математических сигналов. Время перезарядки триггера — менее 21 нс.
• Спектральный анализ в реальном времени: выполняет до 50 000 операций БПФ в секунду, обеспечивая мгновенное выявление гармонических искажений и электромагнитных помех. Независимые настройки времени и частоты упрощают диагностику.
• Автоматизация и отчётность: встроенное ПО генерирует отчёты, автоматически собирая и визуализируя данные. Это ускоряет валидацию компонентов электропривода и снижает трудозатраты.
• Низкий уровень шума: шумовые характеристики составляют менее 50 мкВ на входах 1 Мом и 50 Ом при чувствительности 1 мВ/дел, что гарантирует чистоту измерений в низковольтных цепях.
• Гибкость конфигурации: прибор поддерживает опциональные модули, включая расширение памяти и апгрейд полосы пропускания, адаптируясь под специфические задачи

Дополнительные опции R&S MXO38
