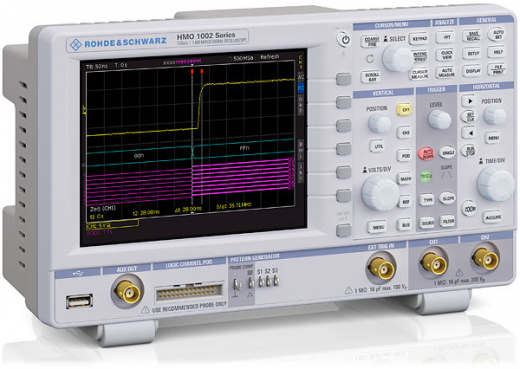

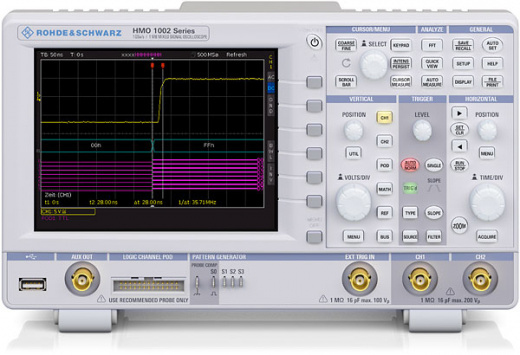

R&S HMO1212 Цифровой осциллограф

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

Цифровой осциллограф R&S HMO1212: 2 канала, полоса 100 МГц, дискретизация 1 Гвыб/с. Память 1 млн точек, встроенный компонентный тестер, вольтметр и частотомер. Поддерживает режим смешанных сигналов (MSO) на 8 каналов.

Подробности

Характеристики

Госреестр СИ

—

63178-16

Аналоговые каналы

—

Частота дискретизации, ГВыб/с

—

Полоса пропускания, МГц

—

100

Разрядность (АЦП), бит

—

Дисплей

—

6,5-дюймовый цветной экран, 640х480 пикселей

Все характеристики

Все товары бренда Rohde & Schwarz

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

R&S HMO1212: Прецизионный двухканальный анализатор.

Цифровой осциллограф R&S HMO1212 представляет собой двухканальный цифровой осциллограф с опциональной функцией анализа смешанных сигналов (MSO) с полосой пропускания 100 мегагерц. Устройство предназначено для прецизионного измерения амплитудно-временных параметров электрических процессов. R&S HMO1212 обеспечивает высокую точность за счет использования малошумящих входных каскадов и 8-битных аналогово-цифровых преобразователей.

Преимущества R&S HMO1212

Осциллограф R&S HMO1212 отличается интеграцией нескольких измерительных инструментов в одном корпусе.

Интеграция нескольких инструментов в одном корпусе: осциллограф, генератор сигналов, pattern-генератор, цифровой вольтметр, анализатор спектра (FFT).
Опциональный режим смешанных сигналов (MSO): поддержка 8 цифровых каналов при использовании активного логического пробника R&S®HO3508.
Анализ последовательных шин: аппаратное декодирование протоколов I²C, SPI, UART, CAN, LIN (по опциям).
Встроенный генератор сигналов (до 50 кГц) и pattern-генератор (до 50 Мбит/с) — идеален для отладки встроенных систем.
Цифровой вольтметр с 3-разрядным дисплеем: одновременные измерения на обоих каналах (DC, AC, Vpp и др.).
Тест по маске (Pass/Fail): автоматическая проверка формы сигнала на соответствие заданным границам.
Цветной TFT-дисплей 6,5" с разрешением 640×480 и LED-подсветкой — чёткая визуализация даже сложных сигналов.
Низкий уровень собственного шума — благодаря современным АЦП и качественной аналоговой части.

Применение R&S HMO1212

Осциллограф R&S HMO1212 широко применяется:

При проектировании и настройке аналоговых и цифро-аналоговых схем (фильтры, усилители, АЦП/ЦАП).
В отладке встроенных систем с использованием последовательных интерфейсов (I²C, SPI, UART и др.).
Для диагностики промышленной автоматики, силовой электроники и источников питания.
В образовательных лабораториях и сервисных центрах, где требуется надёжный, многофункциональный инструмент.

Комплектация R&S HMO1212

Стандартная поставка устройства под артикулом R&S HMO1212 включает:

Осциллограф R&S HMO1212.
Два пассивных щупа с делителем напряжения.
Сетевой кабель питания.
Руководство пользователя.
Паспорт изделия.

Технические характеристики R&S HMO1212

Наименование характеристики
	HMO1052	HMO1072	HMO1102	HMO1212	HMO1222	HMO1232
Система вертикального отклонения
Число аналоговых каналов	2 х 1МΩ			2 х 1МΩ или 2 х 50Ω
Число логических каналов	8 (с пробником HO3508)
Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)	50 МГц			100 МГц
Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)	50 МГц	70 МГц	100 МГц	100 МГц	200 МГц	300 МГц
Максимальная входная частота для логических каналов	350 МГц
Время нарастания переходной характеристики (расчетное)	<7 нс	<5 нс	<3,5 нс	<3,5 нс	<1,75 нс	<1,15 нс
Диапазон значений коэффициента отклонения по вертикали	от 1 мВ/дел до 10 В/дел
Импеданс аналоговые каналы	1 МΩ, 16 пФ +/-2 пФ			1 МΩ, 16 пФ +/-2 пФ 50 Ω подключаемый
Импеданс логические каналы	100 кΩ, 4 пФ
Максимальное входное напряжение	200 В пик			200 В пик при 1 МΩ 5 В эфф./ макс. 30 В при 50 Ω
Система горизонтального отклонения
Диапазон временной развертки	от 2 нс/дел до 50 с/дел			от 1 нс/дел до 50 с/дел
Погрешность временной развертки	50×10-6
Функция ZOOM	до 50’000:1
Система сбора данных
Частота дискретизации аналоговые каналы	2 х 500 МВыб/с или 1 х 1 ГВыб/с			2 х 1 ГВыб/с или 1 х 2 ГВыб/с
Частота дискретизации логические каналы	8 х 500 МВыб/с			8 х 1 ГВыб/с
Глубина памяти	2 х 500 кТочек или 1 х М ГТочек			2 х 500 кТочек или 1 х М ГТочек
Разрешение	8 бит (до 16 бит в режиме HiRes)
Скорость обновления	до 10’000 осциллограмм/с
Система синхронизации
Источники синхронизации	входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
Анализ осциллограмм
Автоматические измерения	28 измерений, разбитых по категориям амплитуд и времени
Курсорные измерения	амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор
Математическая обработка	сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул
Частотомер Разрядность: Диапазон частот:	5 знаков от 0,5 Гц до 50/70/100 МГц			5 знаков от 0,5 Гц до 100/200/300 МГц
Тестирование по маске	тестирование по критерию годен/не годен; создание пользовательских масок и реакций на событие
Частотный анализ (БПФ)
Устанавливаемые параметры	центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали
Форматы отображения	dBm, dBV, Vrms
Источники БПФ	все аналоговые каналы
Дополнительные возможности
Генератор тестовых последовательностей	прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности
Генератор сигналов специальной формы	DC, синус, прямоугольник, треугольник/пила, импульс
Цифровой вольтметр Разрядность: Типы измерений:	3 знака DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor
Дисплей
Диагональ	16,5 см (6,5 дюймов)
Разрешение	640х480 пикселей (VGA)
Цветовая схема	256 цветов
Общие характеристики
Интерфейсы	Ethernet (RJ-45)/USB-host (тип В)
Габаритные размеры (Ш×В×Г), мм	285×175×140
Масса	2,5 кг.

Основная информация

Госреестр СИ

63178-16

Тип осциллографа

Цифровой

Размер (ВхШхГ), см

14х28,5х17,5

Вес, кг

2,5

Технические характеристики

Аналоговые каналы

Частота дискретизации, ГВыб/с

Полоса пропускания, МГц

100

Разрядность (АЦП), бит

Дисплей

6,5-дюймовый цветной экран, 640х480 пикселей

Сопротивление входа

1 МОм

Глубина памяти

1 млн. точек/с

Интерфейс

USB, LAN

Описание типа СИ R&S HMO1212

135,4 Кб

Методика поверки R&S HMO1212

610,6 Кб

Техническая документация R&S HMO 1200

13,5 Мб
