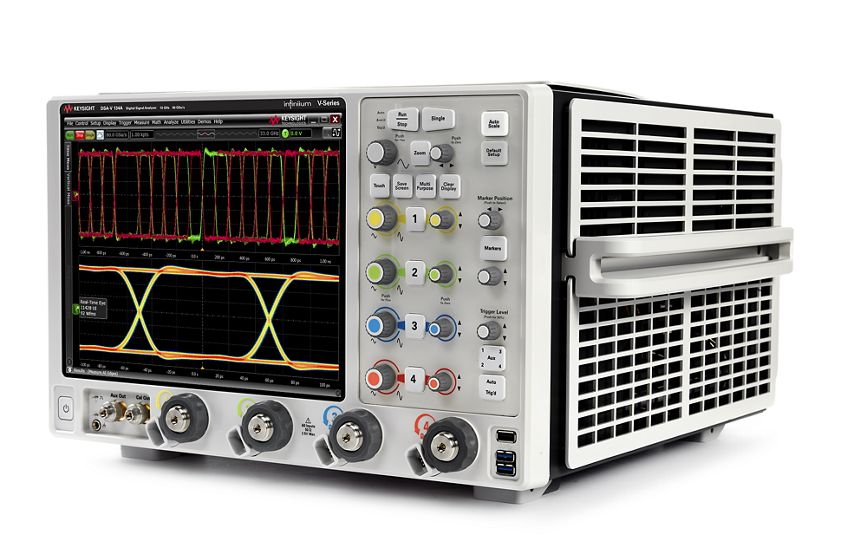

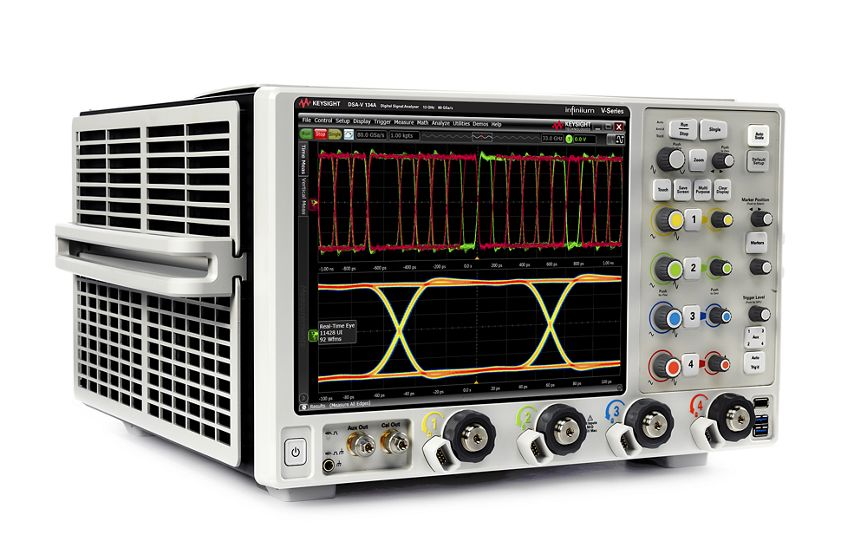

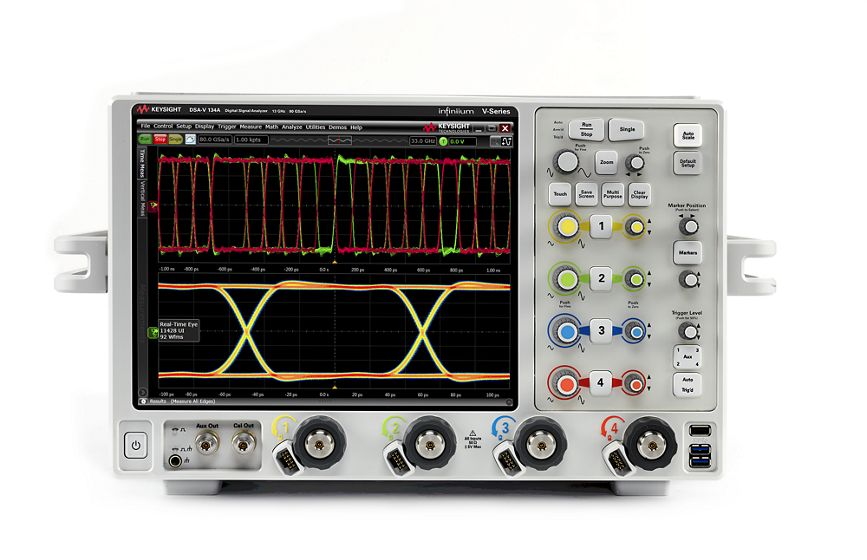

Keysight DSAV134A Осциллограф Infiniium серии V: 13 ГГц, 4 аналоговых канала
Цена по запросу
Арт. DSAV134A
Keysight DSAV134A Infiniium серии V: 4-канальный осциллограф с полосой пропускания 13 ГГц. Он обеспечивает частоту дискретизации 40 ГВыб/с на канал и глубину памяти до 200 Мвыборок, что позволяет точно захватывать и анализировать высокоскоростные аналоговые сигналы с высокой детализацией.
Характеристики
Госреестр СИ
—
64456-16
Аналоговые каналы
—
4
Частота дискретизации, ГВыб/с
—
80
Полоса пропускания, МГц
—
13000
Разрядность (АЦП), бит
—
8
Дисплей
—
15,4 дюймовый емкостной сенсорный дисплей
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Keysight DSAV134A Осциллограф Infiniium серии V: 13 ГГц, 4 аналоговых канала
Цена по запросу
Арт. DSAV134A
#PROP_TITLE#
—
#PROP_VALUE#
Осциллограф Keysight DSAV134A серии Infiniium V: Расширенный анализ.
Осциллограф Keysight DSAV134A серии Infiniium V представляет собой высокотехнологичное оборудование, предназначенное для профессионального использования в области электроники и телекоммуникаций. С полосой пропускания 13 ГГц и четырьмя аналоговыми каналами, DSAV134A обеспечивает высокую точность и надежность измерений, что делает его незаменимым инструментом для инженеров и исследователей.
Преимущества DSAV134A
- Высокая полоса пропускания: 13 ГГц обеспечивает возможность анализа сигналов с высокой частотой, что критически важно для современных телекоммуникационных систем и высокоскоростных цифровых устройств.
- Четыре аналоговых канала: Позволяет одновременно анализировать несколько аналоговых сигналов, что значительно повышает эффективность и скорость проведения измерений.
- Высокая точность и разрешение: Обеспечивает детализированный анализ сигналов, что необходимо для точной диагностики и отладки сложных электронных систем.
- Продвинутые функции анализа: Включает в себя широкий спектр инструментов для анализа сигналов, таких как спектральный анализ, измерение джиттера и анализа временных характеристик.
- Интуитивно понятный интерфейс: Удобное программное обеспечение с дружественным интерфейсом упрощает процесс настройки и проведения измерений.
Комплектация DSAV134A
В стандартную комплектацию осциллографа Keysight DSAV134A входят:
- Основной блок осциллографа
- Четыре аналоговых пробника
- Кабели питания и интерфейсные кабели
- Программное обеспечение для анализа и обработки данных
- Руководство пользователя и техническая документация
- Анализ последовательных данных (SDA)
- EZJIT завершен
- 100 Мб памяти
Применение DSAV134A
Осциллограф Keysight DSAV134A серии Infiniium V идеально подходит для использования в следующих областях:
- Телекоммуникации: Анализ и отладка высокоскоростных сигналов в оптоволоконных и беспроводных системах связи.
- Разработка электронных устройств: Тестирование и верификация высокочастотных схем и компонентов.
- Научные исследования: Проведение экспериментов, требующих высокой точности и разрешения измерений.
- Аэрокосмическая и оборонная промышленность: Использование в системах радиолокации и навигации.
Технические характеристики DSAV134A
- Аналоговая полоса пропускания 13 ГГц (с возможностью расширения).
- 4 аналоговых канала.
- Захватывайте более длинную трассу сигнала с частотой дискретизации до 80 Гвыб/с и памятью сбора данных объемом 2 Гвыб.
- Низкий уровень шума (1,09 мВср.кв. при 50 мВ/дел.) и нижний предел измерения джиттера (100 фс).
- Повысьте точность измерений со значениями ENOB более 5,5 и SFDR более 50 дБС, улучшите тестирование с помощью широчайшего набора инструментов джиттера, запуска, анализа и протоколирования (включая PrecisionProbe).
Опции DSAV134A
| Наименование опции | Описание |
|---|---|
| DSOV000-800 | Стандартный съемный SSD-накопитель для V-Series — 500 ГБ |
| DSOV000-801 | Обновление — съемный SSD-накопитель для V-Series — 1 ТБ |
| DSOV000-809 | Стандартная модель без аппаратного обеспечения последовательного триггера |
| DSOV000-810 | Аппаратный последовательный триггер 12 Гбит/с |
| DSOV000-805 | Интерфейс карты GPIB - установлен |
| DSOV000-A6J | Калибровка ANSI Z540-1-1994 |
| DSOV000-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
| DSAV000-01G | Включает 1 Гбит/с память |
| DSAV000-02G | Включает 2 Гбит/с памяти |
| DSAV200-200 | Включает память 200 Мбит/с |
| DSAV200-500 | Включает память 500 Мбит/с |
| DSOV000-808 | Проверка производительности и фиксация перекоса |
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
64456-16
Аналоговые каналы
?
Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг
4
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
80
Полоса пропускания, МГц
13000
Разрядность (АЦП), бит
8
Дисплей
15,4 дюймовый емкостной сенсорный дисплей
Объем памяти
2 Гб
Сопротивление входа
50 Ом
Глубина памяти
400000 точек/с
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
USB, LAN, DisplayPort, VGA, GPIB
Тип осциллографа
Цифровой
Размер (ВхШхГ), см
26,6х43,6х49,2
Вес, кг
23,7
