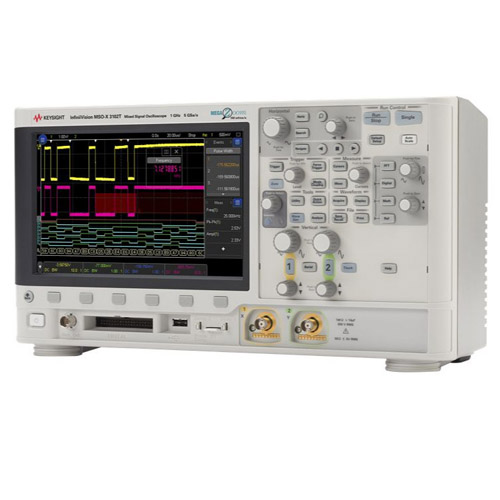

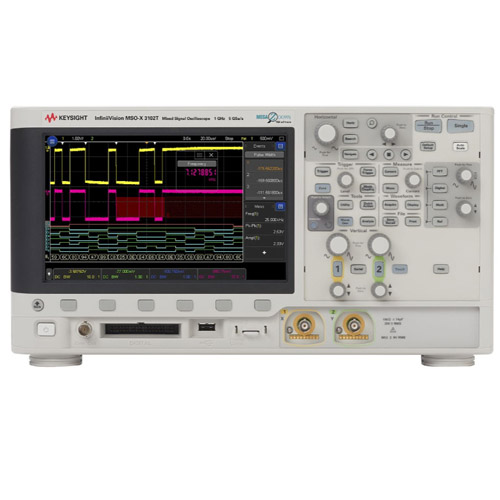

Осциллограф MSOX3032T, 350 МГц обеспечивает 2 аналоговых и 16 цифровых каналов, память 4 МБ, скорость обновления 1 000 000 сигналов в секунду и стандартный триггер по сенсорной зоне с 8,5-дюймовым емкостным сенсорным экраном
Keysight MSOX3032T: Комплексное изучение высокочастотных гибридных электронных систем
Keysight MSOX3032T – осциллограф смешанных сигналов для анализа в высокочастотных гибридных системах. MSOX3032T обеспечивает высокое временное разрешение для исследования взаимодействий, подходя для разработки и тестирования электронных систем.
Преимущества MSOX3032T:
- Одновременное отображение 2 аналоговых (350 МГц) и 16 цифровых каналов выявляет взаимосвязи, упрощая отладку и диагностику гибридных систем.
- 2 аналоговых канала с полосой пропускания 350 МГц позволяют точно изучать высокочастотные волны и быстрые переходные процессы, что важно для разработки и отладки высокоскоростных схем.
- MSOX3032T обеспечивает высокую частоту дискретизации до 5 Гвыб/с на каждом канале, что позволяет точно воспроизводить форму волны и избежать эффекта стробирования, обеспечивая получение максимально достоверных данных и точное измерение временных характеристик аналоговых волн в высокочастотных приложениях.
- 16 цифровых каналов позволяют отслеживать логические уровни и временные диаграммы, упрощая отладку интерфейсов, микроконтроллеров, ПЛИС и анализ протоколов передачи данных, а также коррелировать цифровые события с аналоговым поведением.
- Синхронизация данных по сложным комбинациям событий, включая запуск по фронту, длительности импульса и условиям на последовательных протоколах, упрощает анализ взаимодействий в системах.
- Более 50 автоматических измерений, математические функции, анализ и гибкие режимы отображения.
- Интуитивно понятный пользовательский интерфейс с сенсорным экраном.
- Поддержка широкого спектра опций и программных пакетов, включая углубленный анализ последовательных протоколов (I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485, USB, Ethernet и др.), тестирование на соответствие стандартам, анализ спектра, мощности и многое другое, обеспечивает адаптацию под специфические задачи в требовательных гибридных приложениях.
Комплектация MSOX3032T:
- Гарантия производителя 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, межкалибровочный интервал 3 года
- Безопасное стирание
- Один пассивный зонд N2843A 500 МГц с коэффициентом ослабления 10:1 на канал
- Один 16-канальный цифровой кабель MSO N2756A
- Многоязычный интерфейс и справка: английский, китайский (упрощенный), китайский (традиционный), чешский, французский, немецкий, итальянский, японский, корейский, португальский, русский, испанский, польский, тайский, турецкий
- Компакт-диск с документацией, содержащий локализованное руководство пользователя, руководство по обслуживанию и руководство программиста
- Локализованный шнур питания и накладка
Применение MSOX3032T:
- Разработка и отладка высокоскоростных встраиваемых систем.
- Анализ взаимодействия между цифровыми блоками (FPGA, микропроцессоры) и аналоговыми схемами (АЦП, ЦАП) на уровне высокочастотных сигналов.
- Изучение высокоскоростных протоколов (I2C, SPI, CAN, LIN, UART, USB) с одновременным контролем аналоговых сигналов в высокочастотном диапазоне.
- Изучение цифровых контроллеров и аналоговых параметров выходного напряжения, тока и сигналов обратной связи.
- Автомобильная электроника: изучение волн в блоках управления (ECU), сочетающих микроконтроллеры и интерфейсы (датчики, исполнительные механизмы, шины данных)/
- Робототехника: одновременное изучение сигналов датчиков, управляющих сигналов на двигатели и сигналов обратной связи в системах с высокочастотными элементами.
- Образовательные цели: демонстрация принципов работы гибридных систем и методов измерения волн.
Технические характеристики MSOX3032T:
- 350 МГц
- 2 аналоговых плюс 16 цифровых каналов
- Большой 8,5-дюймовый сенсорный экран.
- Эксклюзивное зонное сенсорное срабатывание
- Более подробная информация благодаря частоте обновления 1 000 000 точек/с
- Записывайте больше данных с памятью объемом до 4 Мбит/с
- Расширьте свои возможности измерения с полной возможностью модернизации: добавьте полосу пропускания, генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, последовательный триггер, а также анализ и тестирование по маске в любое время
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
Полоса пропускания, МГц
|
350 |
Тип осциллографа
|
Цифровой |
Дисплей
|
8,5-дюймовый WVGA-дисплей |
Объем памяти
|
4 Мб |
Глубина памяти
|
1 млн. точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Размер (ВхШхГ), см
|
38,1х20,4х14,2 |
Вес, кг
|
4,2 |
