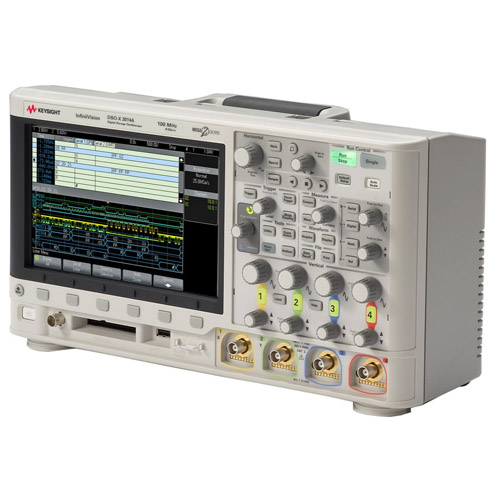

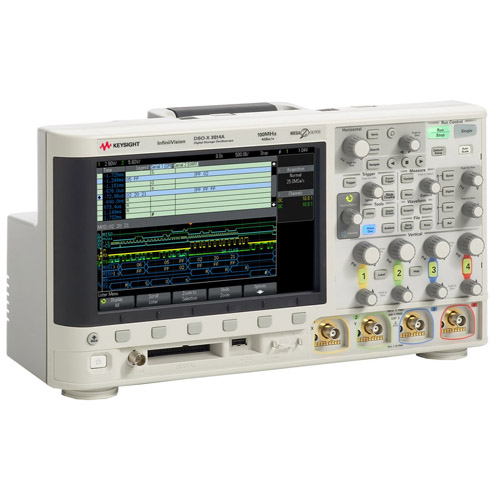

Keysight MSOX3024A Осциллограф, 4 аналоговых плюс 16 цифровых каналов, полоса пропускания 200 МГц

Keysight MSOX3024A: Мощный инструмент для анализа современных электронных систем

Keysight MSOX3024A – высокопроизводительный осциллограф смешанных сигналов, который сочетает в себе четыре аналоговых канала с полосой пропускания 200 мегагерц и шестнадцать цифровых каналов. MSOX3024A от Keysight Technologies обеспечивает глубокое понимание взаимодействия аналоговых и цифровых компонентов в современных разработках. Keysight, опираясь на многолетний опыт в области контрольно-измерительного оборудования, предлагает надежное и функциональное решение серии InfiniiVision X, известной своей производительностью и удобством использования.

Преимущества Keysight MSOX3024A:

• Возможность одновременного наблюдения и анализа аналоговых и цифровых сигналов позволяет эффективно выявлять причины сбоев и оптимизировать работу электронных систем.
• Широкий набор функций запуска: Разнообразные режимы запуска по аналоговым и цифровым каналам, включая запуск по импульсу, фронту, длительности, шаблону и последовательным протоколам, позволяют точно изолировать и исследовать интересующие события в сложных сигналах.
• Возможности декодирования и исследования последовательных протоколов: Встроенная поддержка большого количества последовательных протоколов, таких как I2C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface), UART (Universal Asynchronous Receiver-Transmitter), CAN (Controller Area Network), LIN (Local Interconnect Network) и другие, значительно упрощает исследование обмена данными между различными компонентами системы.
• Встроенные функции автоматических измерений параметров сигналов, математические операции над осциллограммами, быстрое преобразование Фурье (БПФ) для спектрального исследования и курсорные измерения предоставляют широкие возможности для глубокого определения полученных данных.
• Масштабируемость и расширяемость: Поддержка различных опций, таких как встроенный генератор сигналов произвольной формы, цифровой вольтметр и анализатор частотных характеристик, позволяет адаптировать осциллограф под конкретные задачи и расширять его функциональность по мере необходимости.
• Простота интеграции и автоматизации измерений: Наличие стандартных интерфейсов программирования (LXI, USB (Universal Serial Bus), GPIB (General Purpose Interface Bus) опционально) и поддержка программных сред Keysight обеспечивают легкую интеграцию осциллографа в автоматизированные тестовые стенды и системы сбора данных.

Комплектация MSOX3024A:

• Гарантия 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
• Сертификат калибровки, межкалибровочный интервал 2 года
• Безопасное стирание
• Один пассивный зонд N2863B 300 МГц, затухание 10:1 на канал
• Один 16-канальный цифровой кабель MSO N2756-60001
• Интерфейс и встроенная справка поддерживают следующие языки: английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский, итальянский, тайский и польский.
• Локализованный шнур питания

Применение MSOX3024A:

• Разработка и отладка встраиваемых систем: Анализ взаимодействия микроконтроллеров, микропроцессоров, памяти и периферийных устройств.
• Исследование временных диаграмм, анализ проблем синхронизации и целостности волн в цифровых устройствах.
• Разработка и тестирование источников питания: Анализ стабильности выходных параметров, исследование пульсаций и переходных характеристик.
• Анализ сигналов управления и передачи данных в устройствах связи.
• Диагностика и обслуживание электронного оборудования: Выявление и устранение неисправностей в сложных электронных системах.
• Образовательные цели: Использование в учебных заведениях для проведения лабораторных работ и изучения принципов работы современной электроники.

Технические характеристики MSOX3024A:

• 200 МГц
• 4 аналоговых плюс 16 цифровых каналов
• Удобный просмотр на 8,5-дюймовом WVGA-дисплее
• Объем памяти 2 млн точек
• Смотрите больше подробностей сигнала с частотой обновления 1 000 000 точек/с
• Расширьте свои измерительные возможности с полной возможностью модернизации: добавьте полосу пропускания, память, генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, последовательный запуск и анализ, сегментированную память и тестирование по маске в любое время

Опции MSOX3024A
