Осциллограф InfiniiVision 3000 X-Series с частотой 500 МГц обеспечивает 4 аналоговых канала, память до 4 Мбит/с и скорость обновления 1 000 000 сигналов в секунду

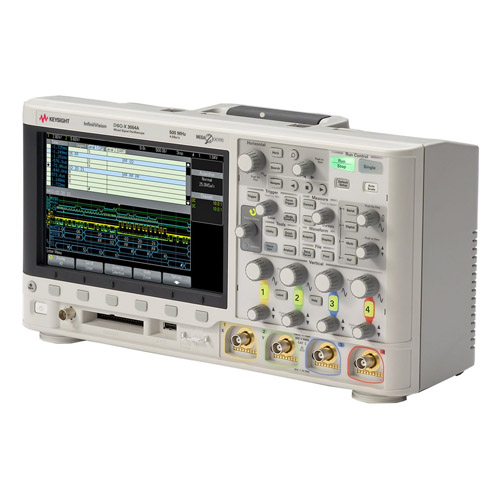

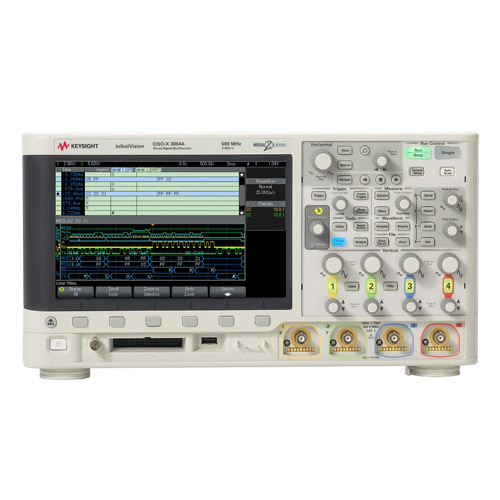

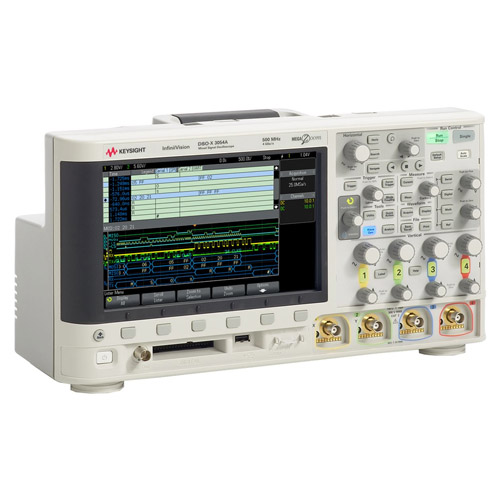

Keysight DSOX3054A: Высокопроизводительный многоканальный анализ для передовых разработок
Keysight DSOX3054A – флагман серии InfiniiVision X от Keysight Technologies. Этот мощный и точный инструмент разработан для инженеров и ученых, работающих на переднем крае технологий, которым необходим одновременное тестирование нескольких высокоскоростных сигналов с бескомпромиссной точностью. DSOX3054A сочетает в себе исключительную производительность, богатую функциональность и интуитивно понятный пользовательский интерфейс, обеспечивая всестороннее тестирование самых сложных электронных систем.
Преимущества Keysight DSOX3054A:
- Наличие 4-х полнофункциональных аналоговых каналов с полосой пропускания 500 мегагерц позволяет одновременно исследовать несколько высокочастотных волн, что является критически важным при разработке и отладке сложных многоканальных систем, включая высокоскоростные цифровые интерфейсы, современные телекоммуникационные устройства и радиочастотное оборудование.
- Частота дискретизации до 5 гигавыборок в секунду на каждом канале гарантирует исключительную временную разрешающую способность и сверхдетальное отображение быстро меняющихся импульсов, переходных процессов и высокочастотных осцилляций без потери малейших деталей и с высокой точностью определения временных соотношений между каналами.
- Стандартная глубина памяти до 2 млн точек на канал позволяет захватывать протяженные последовательности данных с высоким разрешением, а также при исследовании модулированных волн и протоколов обмена данными на высоких скоростях с возможностью детального исследования причинно-следственных связей между событиями.
- Разнообразные режимы запуска, включая запуск по фронту, импульсу, длительности, шаблону, логическому состоянию и по последовательным протоколам (опционально).
- DSOX3054A выполняет более 34 автоматических измерений параметров сигналов на каждом из четырех каналов, что значительно сокращает время на ручное тестирование и обеспечивает быстрое получение ключевых характеристик исследуемых сигналов с высокой точностью и повторяемостью, включая амплитудные, временные и частотные параметры, а также межканальные временные интервалы и фазовые соотношения.
- Встроенные математические операции и функция быстрого преобразования Фурье (БПФ) предоставляют мощные инструменты для тестирования сигналов как во временной, так и в частотной областях на всех четырех каналах одновременно, что необходимо при исследовании спектральных характеристик многоканальных сигналов, гармонического анализа, фильтрации, анализе искажений и выявлении источников электромагнитных помех.
- Яркий жидкокристаллический дисплей с диагональю 8,5 дюймов обеспечивает превосходную видимость осциллограмм и результатов измерений при любых условиях освещения, снижая утомляемость глаз и повышая эффективность работы при длительных сеансах измерений.
- Удобное расположение элементов управления и многоязычное меню обеспечивают быструю настройку и простоту использования прибора для одновременной работы с несколькими каналами.
- Интерфейсы USB (Universal Serial Bus) и LAN (Local Area Network) обеспечивают удобство подключения к персональному компьютеру для сохранения данных измерений с нескольких каналов одновременно, удаленного управления осциллографом и интеграции в автоматизированные тестовые системы.
- Поддержка различных опций, таких как встроенный генератор сигналов произвольной формы, цифровой вольтметр и анализатор частотных характеристик, позволяет адаптировать DSOX3054A под конкретные многоканальные задачи и расширять его функциональность по мере необходимости, обеспечивая долгосрочную инвестицию в высокопроизводительное измерительное оборудование.
Комплектация DSOX3054A:
- Гарантия 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, межкалибровочный интервал 2 года
- Безопасное стирание
- Один пассивный зонд N2890A 500 МГц, затухание 10:1, 1 на канал
- Поддержка следующих языков: английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский, итальянский, тайский и польский.
- Локализованный шнур питания
Применение DSOX3054A:
- Одновременное исследование целостности сигналов на нескольких линиях передачи данных, измерение временных задержек и сдвигов фаз между каналами, исследование перекрестных помех и анализ джиттера в многоканальных высокоскоростных интерфейсах.
- Многоканальный анализ формы и параметров высокочастотных сигналов, исследование характеристик модуляции, измерение спектральных характеристик и тестирование фазовых соотношений между сигналами.
- Диагностика неисправностей в системах с очень высокими рабочими частотами, где требуется одновременное наблюдение и анализ временных соотношений между несколькими ключевыми параметрами.
- Использование в учебных заведениях и научно-исследовательских лабораториях для проведения передовых исследований в области высокочастотной электроники и физики.
- Одновременное исследование нескольких быстропротекающих событий в многоканальных импульсных источниках питания и системах управления двигателями для оптимизации работы и повышения надежности.
- Мониторинг и анализ высокочастотных помех и быстропротекающих процессов в многоканальных промышленных системах управления и контроля, где важна синхронизация и взаимодействие нескольких датчиков и исполнительных механизмов.
Технические характеристики DSOX3054A:
- Записывайте больше данных с памятью объемом до 2 млн точек
- Более подробная информация благодаря частоте обновления 1 000 000 точек/с
- Расширьте свои измерительные возможности с полной возможностью модернизации: добавьте полосу пропускания, память, цифровые каналы, генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, последовательный запуск и анализ, сегментированную память и тестирование по маске в любое время
Опции DSOX3054A
Наименование опции | Описание |
---|---|
DSOX3000-040 |
Обновление памяти - 4 Мб MegaZoom IV |
DSOX3000-A6J | Калибровка ANSI Z540-1-1994 |
DSOX3000-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
48998-12 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
Полоса пропускания, МГц
|
500 |
Разрядность (АЦП), бит
|
8 |
Дисплей
|
8,5-дюймовый WVGA-дисплей |
Объем памяти
|
4 Мб |
Глубина памяти
|
2 млн. точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Вес, кг
|
3,85 |
