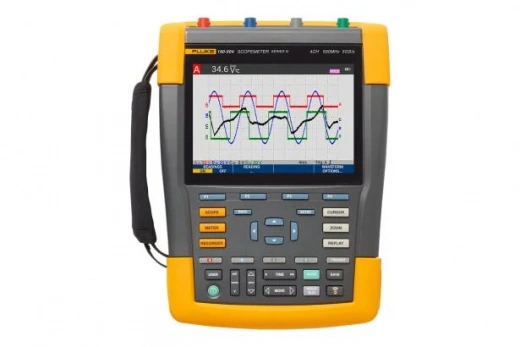

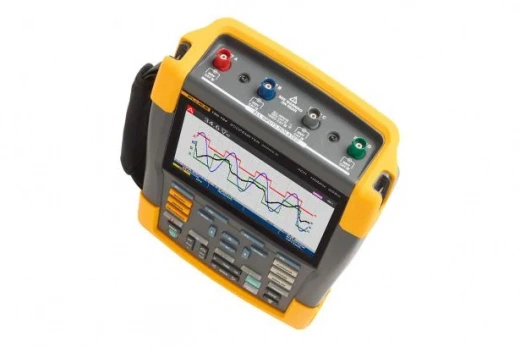

Fluke 190-104 серии III/S ScopeMeter Осциллограф портативный

Возможны дополнительные опции

Fluke 190-104-III/S ScopeMeter с комплектом – надежный портативный осциллограф для промышленной диагностики. 4 изолированных канала, 100 МГц полоса, 1.25 Гвыб/с. Версия "/S" предоставляет более полную и удобную систему для работы, включающую улучшенную защиту при переноске, возможности удаленного подключения и расширенные функции анализа данных на компьютере. Безопасность CAT IV 600 В, до 7 часов работы от АКБ.

Подробности

Характеристики

Госреестр СИ

—

67694-17

Аналоговые каналы

—

Частота дискретизации, ГВыб/с

—

1,25

Полоса пропускания, МГц

—

100

Разрядность (АЦП), бит

—

Дисплей

—

цветной ЖК-дисплей

Все характеристики

Все товары бренда Fluke

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Возможны дополнительные опции

Fluke 190-104-III/S ScopeMeter: Промышленная надежность

В мире современной электроники и промышленной автоматизации ключевое значение имеют надежность и точность измерительного оборудования. Fluke 190-104-III/S ScopeMeter – это не просто портативный осциллограф, а полноценный диагностический инструмент, разработанный для решения самых сложных задач в полевых условиях. Он объединяет в себе функциональность высокопроизводительного лабораторного осциллографа, цифрового мультиметра и безбумажного регистратора, обеспечивая непревзойденную безопасность и эффективность.

Модель Fluke 190-104-III/S, артикул 5282417, специально создана для работы в агрессивных промышленных средах. Прибор соответствует высочайшим категориям электробезопасности CAT III 1000 В и CAT IV 600 В, что гарантирует безопасность оператора даже при измерениях в сильноточных цепях. Прочный корпус, имеющий степень защиты IP51 (защита от пыли и капель воды), обеспечивает долговечность и надежность эксплуатации в самых жестких условиях.

Преимущества Fluke 190-104-III/S ScopeMeter

Расширенные Функции Записи и Анализа:

ScopeRecord™: Режим ScopeRecord™ позволяет записывать до 30 000 точек на канал, что идеально подходит для анализа низкочастотных событий и длительных процессов.
TrendPlot™: Функция TrendPlot™ превращает осциллограф в безбумажный регистратор, способный фиксировать данные до 22 дней. Это незаменимо для выявления перемежающихся сбоев, дрейфа или долгосрочных аномалий в системе.
Автоматическое Воспроизведение 100 Экранов: Уникальная функция автоматической записи и воспроизведения 100 последних экранов позволяет ретроспективно проанализировать события, предшествующие выявленному сбою.

Встроенный Цифровой Мультиметр (ЦММ): Прибор оснащен 5000-разрядным цифровым мультиметром с функцией измерения истинных среднеквадратичных значений (True RMS) для переменного и постоянного тока, напряжения, сопротивления, частоты и емкости.
Удобство Использования и Портативность: Яркий цветной жидкокристаллический (ЖК) дисплей с высоким разрешением (1120 x 765 пикселей) обеспечивает отличную читаемость в любых условиях освещения. Литий-ионный аккумулятор BP291 гарантирует до семи часов автономной работы, а удобный отсек для батареи позволяет быстро заменить элементы питания в полевых условиях.
Гибкие Возможности Подключения: 190-104-III/S оснащен изолированными портами USB и поддерживает беспроводную передачу данных через Wi-Fi (с помощью опционального адаптера). Это обеспечивает легкую передачу данных на ПК для дальнейшего анализа с использованием программного обеспечения FlukeView®-2 ScopeMeter.

Комплектация Fluke 190-104

Помимо самого портативного осциллографа Fluke 190-104-III/S ScopeMeter, в комплект поставки входят все необходимые аксессуары для немедленного начала работы:

Осциллограф 190-104-III
Адаптер питания BC190/830
Комплект шнура питания
Литий-ионный аккумулятор BP291
Зонд VPS421 (4x)
Ремешок на руку
подвесной ремень
USB-кабель
Чехол для переноски CXT293
WiFi-адаптер DWA-131
Инструкции по активации FlukeView (бумажные)
Печатные инструкции

Применение Fluke 190-104

190-104-III/S ScopeMeter является незаменимым инструментом для широкого круга специалистов:

Промышленная Автоматизация и Управление Технологическими Процессами: Диагностика и обслуживание программируемых логических контроллеров (ПЛК), датчиков, преобразователей частоты, систем сервопривода и другого промышленного оборудования.
Энергетика и Электротехника: Анализ качества электроэнергии, поиск неисправностей в трехфазных сетях, диагностика трансформаторов и коммутационного оборудования, а также тестирование систем бесперебойного питания (ИБП).
Обслуживание и Ремонт Электронного Оборудования: Выявление и устранение неисправностей в микроэлектронных схемах, силовых электронных преобразователях, устройствах связи и измерительной аппаратуре.
Системы Отопления, Вентиляции и Кондиционирования (HVAC): Диагностика электрических компонентов, управление двигателями и датчиками в системах HVAC.
Полевые Условия: Благодаря своей прочности, портативности и длительному времени автономной работы, Fluke 190-104-III/S идеально подходит для работы в удаленных или труднодоступных местах, где требуется быстрое и точное определение неисправностей.

Технические характеристики Fluke 190

Модели осциллографов
Модели осциллографов	190-062	190-102	190-202	190-502	190-104	190-204
Вертикальное отклонение
Количество каналов	2	2	2	2	4	4
Пропускная способность	60 МГц	100 МГц	200 МГц	500 МГц	100 МГц	200 МГц
Время подъема	5,8 нс	3,5 нс	1,7 нс	0,7 нс	3,5 нс	1,7 нс
Количество входов области действия	2 входных канала плюс внешний триггер				4 входных канала
Архитектура канала	Все входы полностью изолированы друг от друга и от земли. Входы могут быть активированы в любой комбинации.
Входная муфта	Переменный или постоянный ток, с индикатором уровня земли
Входная чувствительность	С зондом 10:1, от 20 мВ до 1000 В/дел. С зондом 100:1, от 200 мВ до 10 кВ/дел. Прямой (1:1), от 2 мВ до 100 В/дел.
Ограничитель пропускной способности	20 МГц и 10 кГц
Полярность	Нормальный, Перевернутый, Переменный
Входное напряжение	Номинальная категория CAT III 1000 В/CAT IV 600 В, более подробную информацию см. в Общих технических характеристиках.
Вертикальное разрешение	8 бит
Точность от 4 с до 10 мкс/дел.	5 мВ/дел до 100 В/дел, ±(1,5 % + 6 отсчетов) 2 мВ/дел, ±(1,5 % + 10 отсчетов)
Входное сопротивление	1 МОм (± 1 %) // 15 пФ (± 2,25 пФ)
Горизонтальный
Максимальная частота дискретизации в реальном времени (одновременная выборка) (каждый канал)	625 Мвыб/с (каждый канал)	1,25 Гвыб/с (каждый канал)	2,5 Гвыб/с (каждый канал)	5 Гвыб/с (один канал) или 2,5 Гвыб/с (два канала)	1,25 Гвыб/с (каждый канал)	2,5 Гвыб/с (2 канала) 1,25 Гвыб/с (4 канала)	5 Гвыб/с (один канал) или 2,5 Гвыб/с (2 канала) или 1,25 Гвыб/с (4 канала)
Длина записи	До 10 000 образцов на канал
Диапазон временной базы	от 10 нс/дел до 4 с/дел	от 5 нс/дел до 4 с/дел	от 2 нс/дел до 4 с/дел	от 1 нс/дел до 4 с/дел	от 5 нс/дел до 4 с/дел	от 2 нс/дел до 4 с/дел	от 1 нс/дел до 4 с/дел
Диапазон временной базы	Временная база в последовательности 1-2-4. Более медленные настройки времени/деления с использованием режима ScopeRecord™ Roll (см. «Режим регистратора»)
Максимальная длина записи	10 000 выборок на канал в режиме осциллографа 30 000 точек на канал в режиме ScopeRecord™ Roll (см. «Режим регистратора»)
Точность определения времени	± (0,01 % от показаний + 1 пиксель)
Захват сбоя	8 нс (от 10 мкс/дел до 2 мин/дел)

Режимы счетчика
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
Входы счетчика	Через 4-миллиметровые входы типа «банан», полностью изолированные от входов осциллографа и заземления осциллографа				Через входы BNC-осциллографа
Количество измерений	По одному через вход DMM				До 4 автоматических измерений одновременно
Максимальное разрешение	5000 отсчетов				± 9999 отсчетов (частота: 9999 отсчетов)
Входное сопротивление	1 МОм (± 1 %) // 14 пФ (± 1,5 пФ)				1 МОм (± 1 %) // 15 пФ (± 2,25 пФ)
Расширенные функции счетчика	Автоматическое/ручное измерение диапазона, относительные измерения (нулевая отметка), запись TrendPlot™
Напряжение
Точность постоянного тока	± (0,5 % + 6 отсчетов)				± (1,5 % + 6 отсчетов)
Точность истинного среднеквадратичного значения переменного тока
15 Гц - 60 Гц	± (1 % + 10 отсчетов)				± (1,5 % + 6 отсчетов)
60 Гц – 1 кГц	± (2,5 % + 15 отсчетов)				-
60 Гц – 20 кГц					± (2,5 % + 15 отсчетов)
V ac+dc истинная среднеквадратичная точность
15 Гц - 60 Гц	± (1 % + 10 отсчетов)				± (1,5 % + 6 отсчетов)
60 Гц – 1 кГц	± (2,5 % + 15 отсчетов)				-
60 Гц – 20 кГц	-				± (2,5 % + 15 отсчетов)
Диапазоны вольтметра	500 мВ, 5 В, 50 В, 500 В, 1100 В
Сопротивление
Диапазоны	500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Точность	± (0,6 % + 6 отсчетов)
Другие функции счетчика
Непрерывность	Бипер включен < 50 Ом (± 30 Ом)
Тест диода	До 2,8 В
Ток (А)	A dc, A ac, A ac+dc с использованием дополнительного токового зажима или шунта Коэффициенты масштабирования: 0,1 мВ/А, 1 мВ/А до 100 В/А и 400 мВ/А
Температура	С дополнительными принадлежностями. Коэффициенты шкалы 1 мВ/°C или 1 мВ/°F

Режим записи
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
Режим прокрутки ScopeRecord™	Режим хранения сигналов с двумя или несколькими входами, с использованием глубокой памяти
Источник и отображение	Вход A, вход B, двойной				Любая комбинация входов, до 4 каналов
Глубина памяти	30 000 точек данных на канал, каждая из которых содержит пару мин/макс информации
Мин/макс значения	Минимальные/максимальные значения создаются на основе выборок, которые измеряются с высокой частотой дискретизации, что обеспечивает захват и отображение сбоев
Режимы записи	Одинарная развертка, непрерывный ход; запуск по триггеру (через внешний); остановка по триггеру (через внешний)				Одинарная развертка, непрерывный прогон; запуск по срабатыванию (через любой канал); остановка по срабатыванию (через любой канал)
Остановка по нажатию триггера	Режим ScopeRecord может быть остановлен отдельным событием запуска или прерыванием повторяющегося сигнала запуска через любой входной канал (через внешний в серии 190-XX2)
Горизонтальный масштаб	Время от начала, время суток
Увеличить	Диапазон от полного обзора записи до увеличения до уровня выборки
Память	Две формы сигнала ScopeRecord с несколькими входами могут быть сохранены во внутренней памяти для последующего вызова и анализа
Диапазон временной базы	от 4 мс/дел до 2 мин/дел
Записанный промежуток времени	4,8 сек. – 40 ч.
Время/деление в режиме «просмотреть все»	0,4 с/дел до 4 ч/дел
Захват сбоя	8 нс
Частота дискретизации	125 МС/с
Разрешение	160 мкс – 4,8 сек
Запись TrendPlot™
Многоканальный электронный безбумажный регистратор. Графически строит, отображает и сохраняет результаты до четырех автоматических измерений осциллографа или показаний цифрового мультиметра с течением времени.
Источник и отображение	Любая комбинация измерений осциллографа, выполненных на любом из входных каналов, или показаний цифрового мультиметра (2-канальные приборы)
Глубина памяти	19 200 точек (наборов) на запись. Каждая записанная точка выборки содержит минимальное, максимальное и среднее значение, а также отметку даты и времени.
Диапазоны	Обычный просмотр: от 5 с/дел до 30 мин/дел; В режиме просмотра всех записей: от 5 мин/дел до 48 ч/дел (обзор всей записи)
Записанный промежуток времени	До 22 дней с разрешением 102 секунды; до 5,5 дней при 4 показаниях.
Режим записи	Непрерывная запись, начиная с 5 с/дел с автоматическим сжатием шкалы времени
Скорость измерения	Три автоматических измерения в секунду или более
Горизонтальный масштаб	Время от начала, время суток
Увеличить	Уменьшение масштаба до 64x для полного обзора записи, увеличение масштаба до 10x для максимальной детализации
Память	Две записи TrendPlot с несколькими входами можно сохранить во внутренней памяти для последующего вызова и анализа.
Курсорные измерения — все режимы регистратора
Источник	Любая трассировка формы сигнала в любом режиме отображения формы сигнала (Scope, ScopeRecord или TrendPlot)
Двойные вертикальные линии	Курсоры могут использоваться для определения минимального, максимального или среднего значения любой точки данных в записи с указанием времени между курсорами, времени с начала или абсолютного времени.

Общие характеристики
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
Диапазон входного напряжения
Номинальное максимальное плавающее напряжение	CAT III 1000 В / CAT IV 600 В (максимальное напряжение между любым контактом и уровнем напряжения заземления)
Входное напряжение зонда VPS410-II	CAT III 1000 В / CAT IV 600 В (максимальное напряжение между стандартным наконечником зонда 10:1 и контрольным проводом)
Входное напряжение зонда VPS421	CAT III 1000 В / CAT IV 600 В (максимальное напряжение между наконечником зонда или опорным проводом и землей, 2000 В макс. между наконечником зонда и опорным проводом)
Максимальное входное напряжение BNC	CAT IV 300 В (максимальное напряжение на входе BNC напрямую)
Максимальное напряжение на входе счетчика	CAT III 1000 В / CAT IV 600 В (безопасные входные разъемы типа «банан»)
Сохранение и вызов памяти
Ячейки памяти (внутренние)	30 ячеек памяти для записи сигналов, 10 ячеек памяти для записи записей, 9 ячеек памяти для копирования экрана
30 запоминающих устройств с формами волн	Каждая ячейка памяти может содержать до 2 или 4 форм волн, а также соответствующие настройки.
10 записей воспоминаний	Каждый из них может содержать: последовательность из 100 экранных повторов или запись в режиме ScopeRecord Roll (2 или 4 трассировки), или запись TrendPlot до 4 измерений.
Внешнее хранилище данных	На ПК с использованием программного обеспечения FlukeView™-2 или непосредственное сохранение на внешнем флэш-накопителе (максимум 32 ГБ) через порт USB-хоста
Скриншоты	На ПК с использованием программного обеспечения FlukeView™-2 или внутри (в приборе), который можно скопировать на внешний флэш-накопитель в виде файла .BMP через порт USB-хоста
Волатильность	Сохранение осуществляется в энергонезависимой флэш-памяти, и все данные защищены независимо от состояния батареи или питания.
Часы реального времени	Предоставляет информацию о дате и времени для ScopeRecord, для 100 последовательностей воспроизведения экрана и для записей TrendPlot.
Дизайн	Прочный, ударопрочный, со встроенным защитным чехлом. В стандартную комплектацию входят ремешок для руки и ремешок для подвешивания. Поддерживается замок Kensington для блокировки инструмента, когда он остается без присмотра.
Защита от капель и пыли	IP 51 согласно IEC60529
Удары и вибрации	Удар 30 г, вибрация (синусоидальная) 3 г / 0,03 г2/Гц (случайная), согласно MIL-PRF-28800F Класс 2
Размер дисплея	133 мм x 90 мм (5,3 дюйма x 3,5 дюйма) ЖК-дисплей
Разрешение	1120 пикселей x 765 пикселей
Яркость	Регулируется пользователем, до 300 кд/м2
Линия питания	Универсальный сетевой адаптер/зарядное устройство BC190/830 в комплекте, со съемными 2-проводными шнурами питания от 100 В переменного тока до 240 В переменного тока, ±10 %, 50-60 Гц
Мощность аккумулятора	Перезаряжаемая литий-ионная батарея (входит в комплект). Батарея заменяется через легкодоступную крышку батарейного отсека на задней панели прибора.
Тип батареи (вкл.) и емкость [+опц. батарея]	BP290: 10,8 В, 2500 мАч			BP291: 10,8 В, 5000 мАч
Индикатор заряда батареи	Аккумулятор имеет встроенный индикатор состояния для использования с внешним зарядным устройством, расположенный рядом с индикатором состояния аккумулятора на экране прибора.
Время работы батареи (при слабой подсветке)	До 3,5 часов при использовании BP290 (входит в комплект), до 7 часов при использовании BP291 (опционально)			До 7 часов при использовании BP291 (входит в комплект)
Время зарядки аккумулятора	2,5 часа с использованием BP290; 5 часов с использованием BP291			Пять часов для BP291
Функции экономии заряда батареи	Автоматическое «выключение» с регулируемым временем отключения. Автоматическое «выключение дисплея» с регулируемым временем отключения. Индикатор заряда батареи на экране

Госреестр СИ

67694-17

Аналоговые каналы

Частота дискретизации, ГВыб/с

1,25

Полоса пропускания, МГц

100

Разрядность (АЦП), бит

Дисплей

цветной ЖК-дисплей

Сопротивление входа

1 МОм

Глубина памяти

30000 точек/с

Интерфейс

USB

Тип осциллографа

Цифровой

Размер (ВхШхГ), см

7х19х26,5

Вес, кг

2,2

Страна производства

США

Руководство пользователя Часть 1 Fluke 190-104

8,8 Мб

Руководство пользователя Часть 2 Fluke 190-104

1,1 Мб

Техническая спецификация Fluke 190-104

223,4 Кб

Технические характеристики Fluke 190

1 Мб

Описание типа СИ Fluke 190-104

446,7 Кб

Методика поверки Fluke 190-104

406,2 Кб
