Keysight U9361F Калибратор приемника RCal

Keysight U9361F: Революционный Калибратор Приемника RCal до 50 ГГц для Прецизионных Измерений

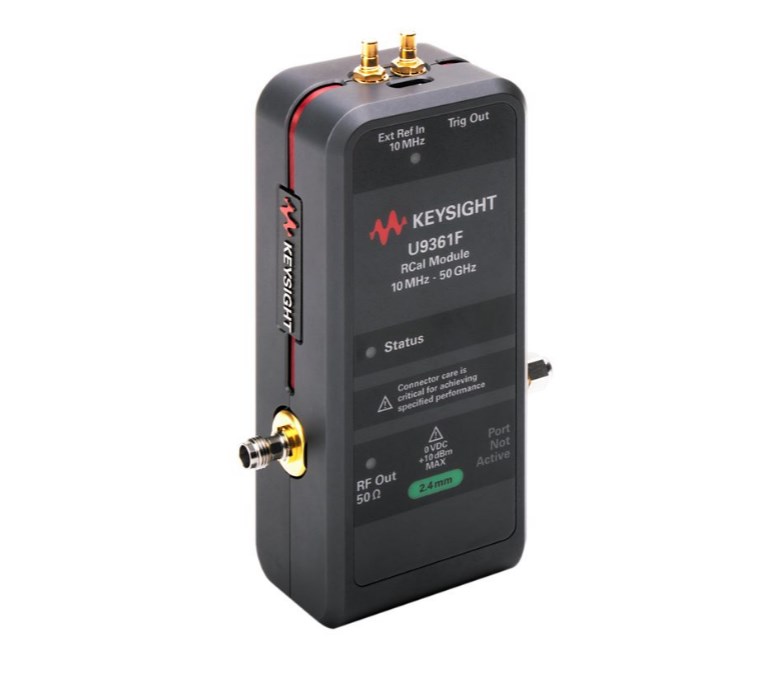

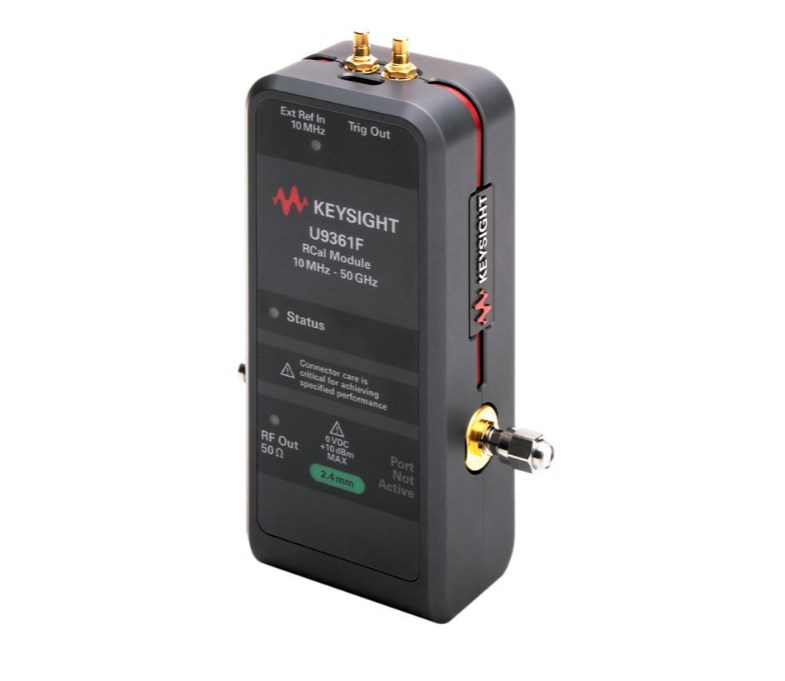

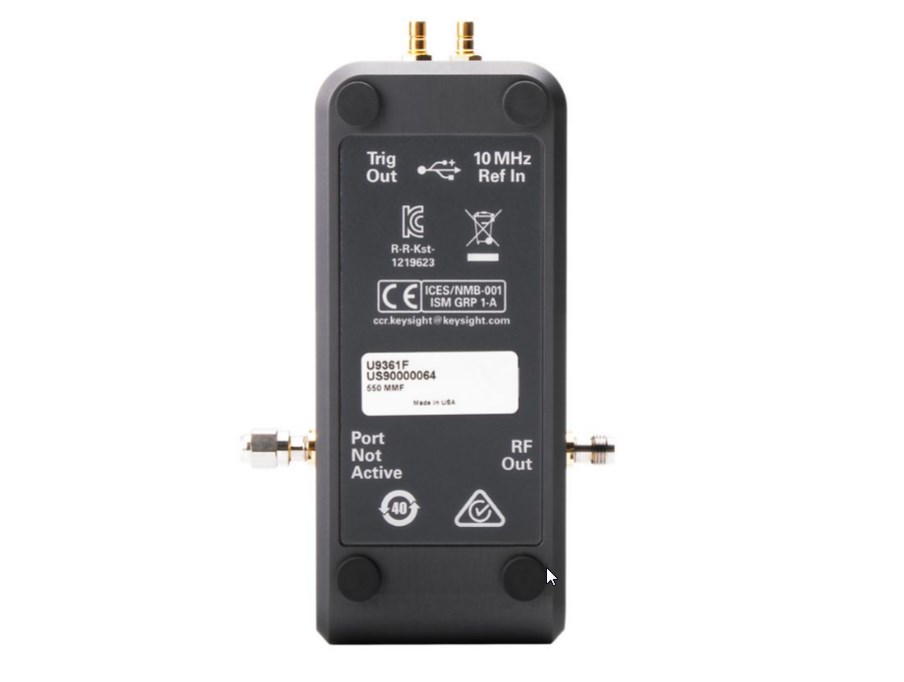

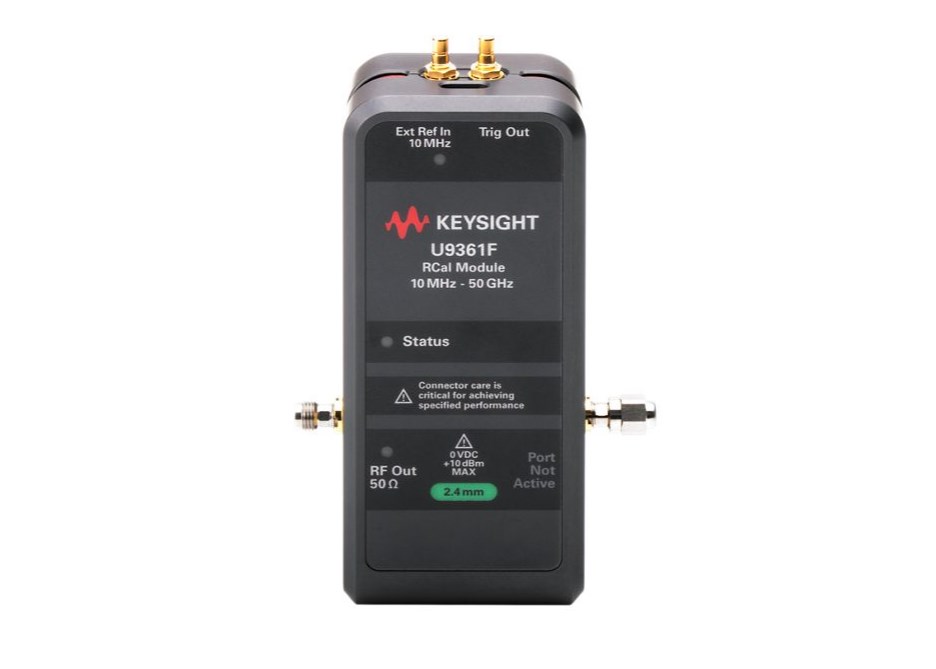

Keysight U9361F – высокоэффективный калибратор приемника RCal (Receiver Calibrator) от Keysight Technologies, разработанный для значительного повышения точности и эффективности измерений сигнальных анализаторов в высокочастотных приложениях. U9361F является ключевым элементом для компенсации потерь и искажений, вносимых соединительными кабелями, адаптерами и элементами тестовой системы до устройства под тестированием (DUT, Device Under Test).

Этот компактный USB-управляемый прибор, работающий в широком частотном диапазоне от 10 МГц (мегагерц) до 50 ГГц (гигагерц), позволяет перенести опорную плоскость измерения непосредственно к выходу DUT, обеспечивая беспрецедентную точность измерения абсолютной мощности, фазовой и амплитудной плоскостности. С U9361F вы получаете инструмент, который способен улучшить точность вашей измерительной системы на порядок, что критически важно для разработки и тестирования современных радиочастотных (РЧ, Radio Frequency) и миллиметровых (MM-Wave) систем. U9361F воплощает в себе многолетний опыт Keysight в области метрологии и высокоточных измерений, предоставляя инженерам надёжное и удобное решение.

Преимущества Keysight U9361F

Калибратор приемника U9361F обладает рядом выдающихся преимуществ, которые делают его незаменимым активом для любого специалиста, стремящегося к максимальной точности измерений:

• Значительное повышение точности измерений: U9361F позволяет компенсировать системные ошибки, вносимые кабелями и другими компонентами тракта. Это обеспечивает десятикратное улучшение точности измерительной системы приемника, что крайне важно для прецизионных РЧ- и СВЧ-измерений.
• Перенос опорной плоскости к DUT: С помощью U9361F возможно программно перенести опорную плоскость измерения непосредственно к выходу DUT. Это устраняет влияние потерь в кабелях и адаптерах, позволяя точно измерять характеристики передатчика непосредственно на выходе тестируемого устройства.
• Широкий частотный диапазон: U9361F охватывает обширный частотный диапазон от 10 МГц до 50 ГГц, что делает его универсальным для широкого спектра применений, включая современные беспроводные технологии, радиолокацию, спутниковую связь и другие высокочастотные системы.
• Коррекция амплитуды и фазы: U9361F способен выполнять коррекцию как абсолютной мощности, так и комплексной (амплитудной и фазовой) плоскостности сигнала. Это достигается за счет использования точных заводских калибровочных данных, хранящихся внутри модуля, и настраиваемой BPSK-модуляции (Binary Phase Shift Keying) по гребенчатому спектру.
• Компактность и портативность: U9361F выполнен в компактном, "карманном" форм-факторе, что делает его удобным для использования как в лабораторных условиях, так и на выезде. Он питается и управляется непосредственно от USB-порта (Universal Serial Bus), что исключает необходимость в дополнительных источниках питания.
• Высокая стабильность и повторяемость: Благодаря ультрастабильной конструкции и высокоточным заводским калибровочным данным, U9361F обеспечивает исключительную повторяемость результатов измерений, что критически важно для обеспечения качества и надежности тестовых процедур.
• Упрощение калибровки: Keysight U9361F упрощает и автоматизирует процесс калибровки измерительного тракта приемника, значительно сокращая время, необходимое для настройки, и минимизируя влияние человеческого фактора.

Применение Keysight U9361F

Калибратор приемника Keysight U9361F является ценным инструментом для широкого круга специалистов и областей применения:

• Разработка и тестирование радиочастотных и СВЧ-устройств: U9361F используется для точной характеризации передатчиков, усилителей, смесителей, фильтров и других компонентов, работающих на высоких частотах. Он позволяет инженерам точно измерять выходную мощность, линейность и другие ключевые параметры устройств.
• Исследования и разработки в области 5G и выше: С развитием новых поколений беспроводной связи, таких как 5G и 6G, частотные диапазоны смещаются в область миллиметровых волн, где потери в кабелях становятся значительными. U9361F незаменим для обеспечения точности измерений в этих высокочастотных системах.
• Производство и контроль качества: На производственных линиях, где требуется высокоскоростное и точное тестирование большого количества устройств, U9361F позволяет автоматизировать и оптимизировать процесс калибровки, что повышает пропускную способность и достоверность результатов.
• Военная и аэрокосмическая промышленность: В критически важных приложениях, таких как радарные системы, системы радиоэлектронной борьбы (РЭБ) и спутниковые коммуникации, где точность и надёжность измерений имеют первостепенное значение, U9361F обеспечивает необходимый уровень достоверности.
• Метрология и калибровка: В калибровочных лабораториях U9361F может использоваться для аттестации и поверки измерительных систем, обеспечивая прослеживаемость измерений в соответствии с международными стандартами.

Технические характеристики Keysight U9361F

• Диапазон частот: от 10 МГц до 50 ГГц
• Компактный, размером с ладонь, с питанием и управлением от USB
• Сверхстабильный и воспроизводимый, с точными заводскими данными калибровки внутри
• Коррекция амплитуды и фазы с помощью настраиваемой гребенчатой модуляции BPSK
• Калибратор BPSK-модуляции

Комплектация Keysight U9361F

Стандартная комплектация U9361F обычно включает:

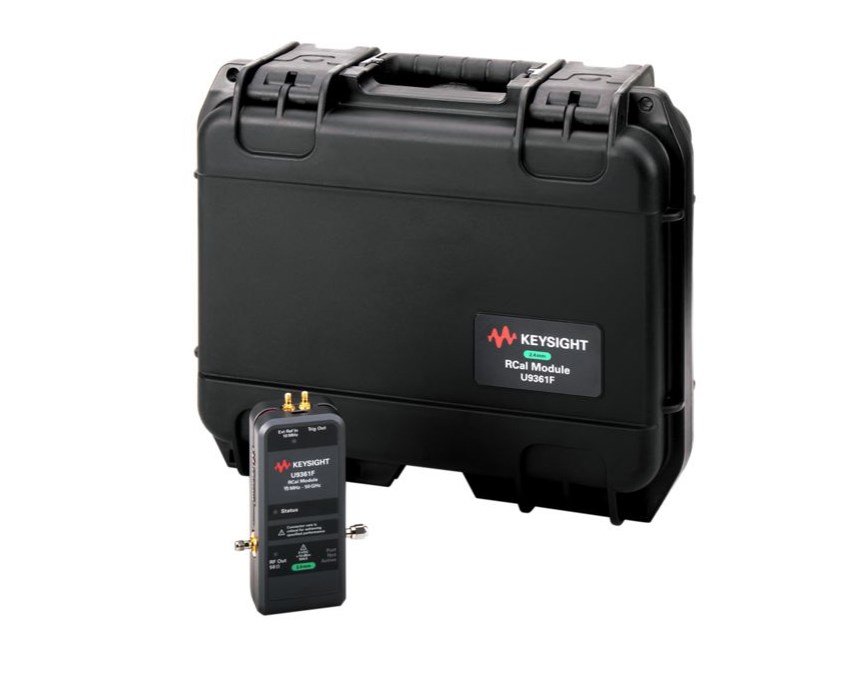

• Калибратор приемника U9361F (с выбранным типом соединителя).
• Кабель USB для подключения к сигнальному анализатору или компьютеру.
• Руководство по эксплуатации и программное обеспечение (доступны для загрузки или на носителе).
• Сертификат калибровки.

Опции Keysight U9361F
