Fluke 5790B/AF — эталонный вольтметр переменного тока с абсолютной погрешностью ±24 ppm. Оснащен расширенным диапазоном частот до 50 МГц и специальным входом 50 Ом, калиброванным с помощью широкополосного кабеля для высокоточных РЧ-измерений и калибровки соответствующего оборудования.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Эталон Fluke 5790B/AF: Калибровка ВЧ-измерителей.
Эталон Fluke 5790B/AF - калиброванный с помощью кабеля WB - это высший класс метрологического оборудования, разработанный для самых требовательных задач в области точных измерений переменного тока и напряжения, особенно в высокочастотном (ВЧ) диапазоне.
Fluke 5790B/AF отличается тем, что это базовая модель 5790B, дополненная опцией широкополосного измерения до 50 МГц (как у 5790B/5) и калибровочным набором или процессом, оптимизированным для измерений на 50 МГц с использованием специального кабеля WB (Wideband). Данная конфигурация, хотя и имеет расширенный диапазон до 50 МГц, может быть специфически настроена или откалибрована для определённых метрологических требований или для обеспечения повышенной точности в области радиочастот, особенно при измерении выходных сигналов опорных источников измерителей мощности на 50 МГц, с учётом характеристик кабеля.
Преимущества 5790B/AF:

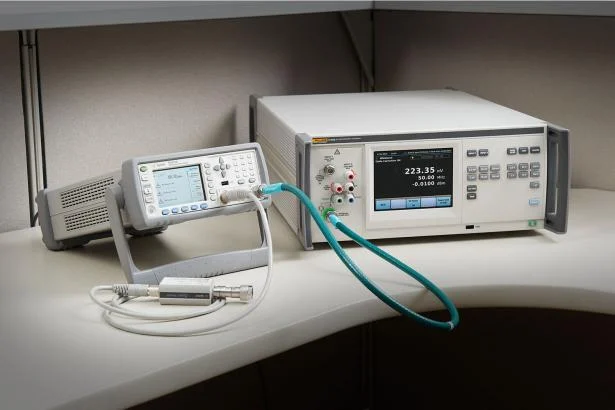

- Специальный вход для ВЧ-измерений: 50 МГц, 225 мВ, 50 Ом.
- Функции анализа: Расчет статистики (среднее, мин/макс, стандартное отклонение) и пиковых значений для синусоидальных, квадратных, треугольных и усеченных форм волн.
- Надежность: Эталон 5790B/AF основан на проверенном твердотельном термическом датчике среднеквадратичного значения Fluke и герметичных тонкопленочных резисторных сетях.

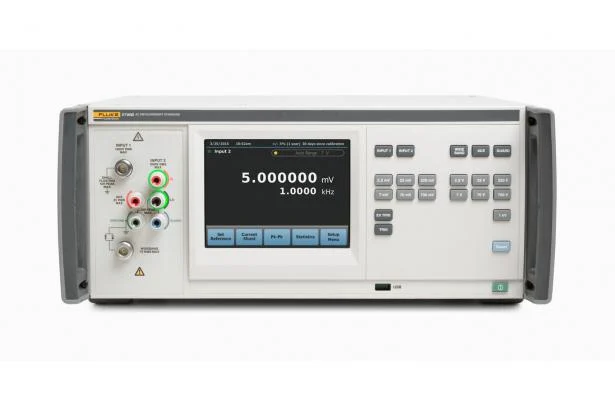

- Универсальность подключения: Четыре набора входных клемм (включая Type-N), автоматическое определение AC/DC напряжения, ручной или автоматический выбор диапазона, защита входа до 1200 В.

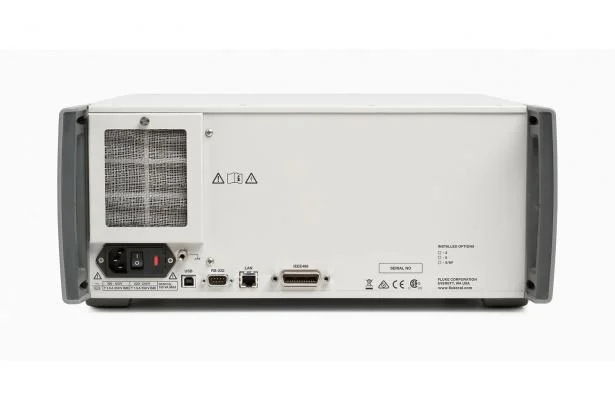

- Эталон 5790B/AF оснащен коммуникационными интерфейсами: USB, GPIB/IEEE-488, Ethernet и RS-232 для удаленного управления и интеграции с системами типа MET/CAL®.
Применение 5790B/AF:
Эталон Fluke 5790B — это эталонный вольтметр, используемый для:
- Высокоточной калибровки и поверки измерительных приборов.

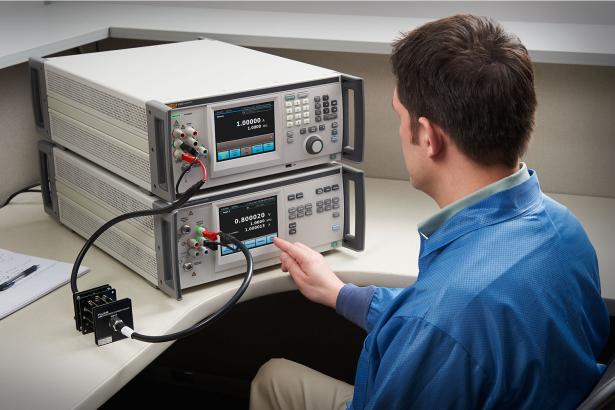

- Проверки многофункциональных калибраторов (например, Fluke Calibration 5730A, 5720A, 5700A, 5522A, 5502A, 5520A, 5500A).
- Калибровки усилителей (включая 52120, 5725A, 5205A/5215A).
- Проверки других эталонов передачи.
- Измерений переменного напряжения и тока (с токовыми шунтами A40B).
Комплектация 5790B
| Наименование характеристики | Обозначение | Количество |
|---|---|---|
| Вольтметр переменного напряжения эталонный | Fluke 5790B | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Соединитель коаксиальный | «тип N» - «тип III по ГОСТ 13317» | 1 шт. |
| Руководство по эксплуатации, паспорт | - | 1 шт. |
Технические характеристики Fluke 5790B
| Наименование характеристики | Описание |
|---|---|
| Входы | Вход 1: от 600 мкВ до 1000 В (5% превышения диапазона) |
| Вход 2: от 600 мкВ до 1000 В (5% превышения диапазона) | |
| Дополнительный вход: от 250 мВ до 500 мВ | |
| Вход WB: <7 В среднеквадратичное значение, широкополосный | |
| Время разогрева | 30 минут |
| Относительная влажность | Эксплуатация: от 45% до 50 °C от 75% до 45 °C от 95% до 30 °C |
| Хранение: <95% без конденсации | |
| Высота | Рабочая: 3050 метров (10 000 футов) |
| Нерабочая: 12 200 метров (40 000 футов) | |
| Температура | Эксплуатация: от 0 °C до 50 °C |
| Калибровка: от 15 °C до 35 °C | |
| Хранение: от -40 °C до 70 °C | |
| Электромагнитная совместимость (ЭМС) | |
| Международный | IEC 61326-1: Контролируемая электромагнитная среда — CISPR 11: Группа 1, Класс A |
| Корея (КСС) | Оборудование класса А (промышленное вещательное и коммуникационное оборудование) |
| США (ФКС) | 47 CFR 15, подраздел B. Данное изделие считается освобожденным от уплаты налога устройством согласно пункту 15.103. |
| Всплеск | ANSI C62.41-1980, Категория А |
| Надежность | MIL-T-2880D, пункт 3.13.3 |
| Общие характеристики | |
| Размеры | Высота: 17,8 см (7 дюймов) стандартная стойка + 1,5 см (0,6 дюйма) |
| Ширина: 43,2 см (17 дюймов) | |
| Глубина: 62 см (24,8 дюйма) | |
| Максимальные требования к мощности | 5790B: 100 ВА |
| Масса | 5790B: 24 кг (53 фунта) |
| С широкополосным: 24,5 кг (54 фунта) | |
| Линия питания | 50 Гц или 60 Гц; 100 В - 120 В, 220 В - 240 В |
| 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В | |
| Безопасность | Соответствует UL1244, IEC 348-1976, IEC 1010, CSA C22.2 № 231 и ANSI/ISA S82 |
| Удаленные интерфейсы | RS-232, IEEE-488 |
| Уровень уверенности | 99%, если не указано иное |
| 5790B/AF | |
| 5790B/AF имеет повышенную абсолютную точность до ± 0,23 % напряжения (1 год после заводской калибровки, 23 °C ± 3 °C, при уровне достоверности 95 %) при 50 МГц и 223,61 мВ, используя серийный кабель длиной один метр, характеризуемый в этой точке для измерения опорного выходного сигнала измерителя мощности ВЧ 0 дБм. В режиме измерения мощности ВЧ точность указывается до конца серийного кабеля с кривой, подходящей для других диапазонов и частот, что является коррекцией первого порядка для потерь в кабеле. | |
Спецификация
| Характеристика | Описание |
|---|---|
| Тип устройства | Многоцелевой эталон переменного тока (калибратор) |
| Принцип работы | Сочетает точность теплового переноса с функциональностью цифрового мультиметра |
| Точность измерения переменного напряжения | ±24 ppm (абсолютная погрешность, 1 год, 23°C ± 5°C) |
| Диапазон переменного напряжения | 600 мкВ - 1000 В |
| Диапазон частот | 10 Гц - 1 МГц (с расширением до 30 или 50 МГц) |
| Измерение тока | Прямое, абсолютное или относительное (с токовыми шунтами A40B, без расчетов) |
| Дисплей | 6,5-дюймовый полноцветный емкостный сенсорный |
| Режимы работы | Автономное использование; Эталон сравнения с внешним источником постоянного тока |
| Измерение тока | Поддержка токовых шунтов Fluke A40B (сохранение до 150 шунтов) |
| Расширенный широкополосный диапазон | До 50 МГц |
| Улучшенная точность переменного напряжения | ±24 ppm |
| Специальная функция входа | 50 МГц, 225 мВ, 50 Ом |
| Функции статистики | Количество образцов, стандартное отклонение, среднее, минимальное, максимальное |
| Функции формы волны | Расчет пик-пик (синусоидальная, квадратная, треугольная, усеченная) |
| Пользовательский интерфейс | Графический, сенсорный, аппаратные клавиши, индикатор опасного напряжения, Visual Connection Management™ |
| Датчик | Запатентованный твердотельный термический датчик среднеквадратичного значения Fluke |
| Защита входа | 1200 В |
| Интерфейсы | USB, GPIB/IEEE-488, Ethernet, RS-232 |
