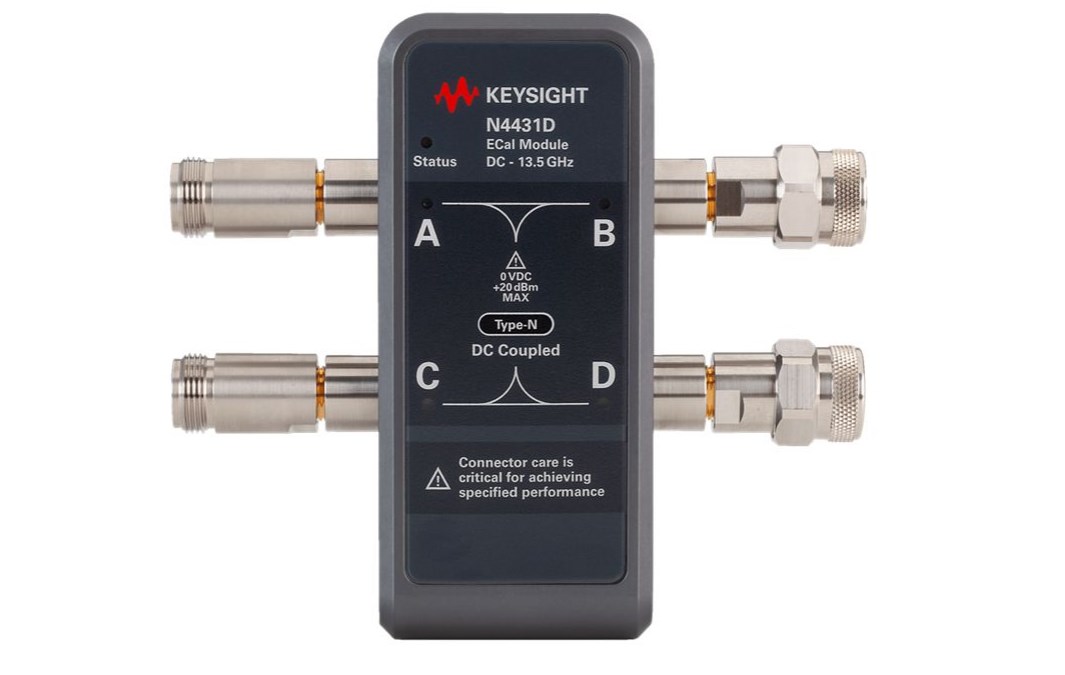

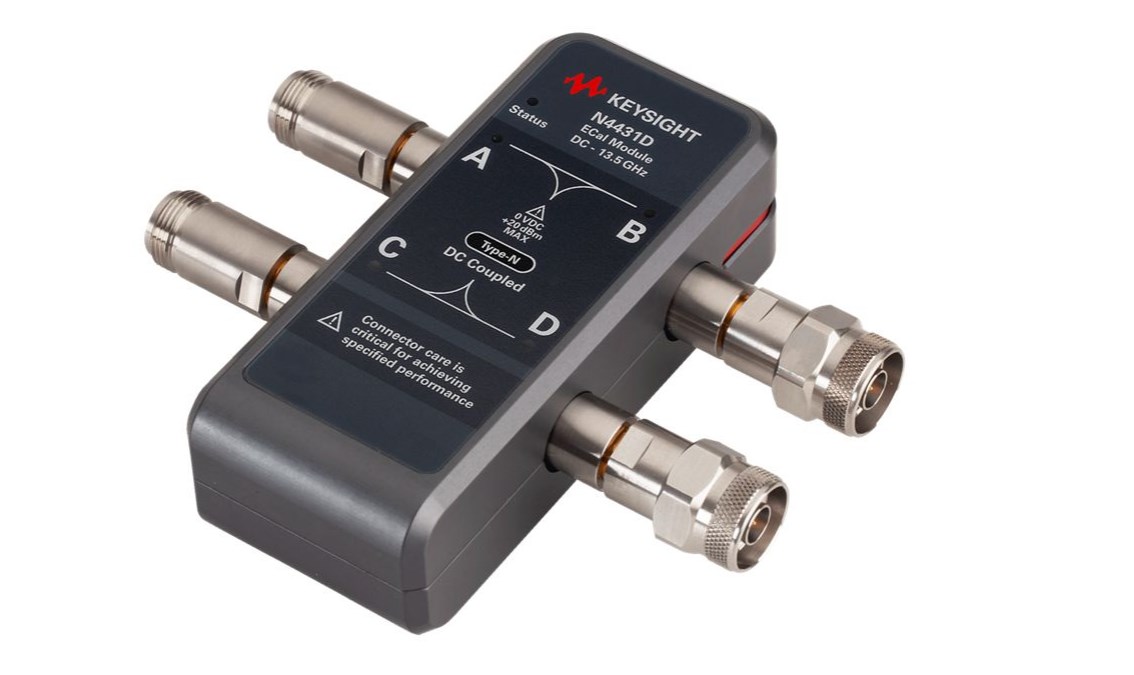

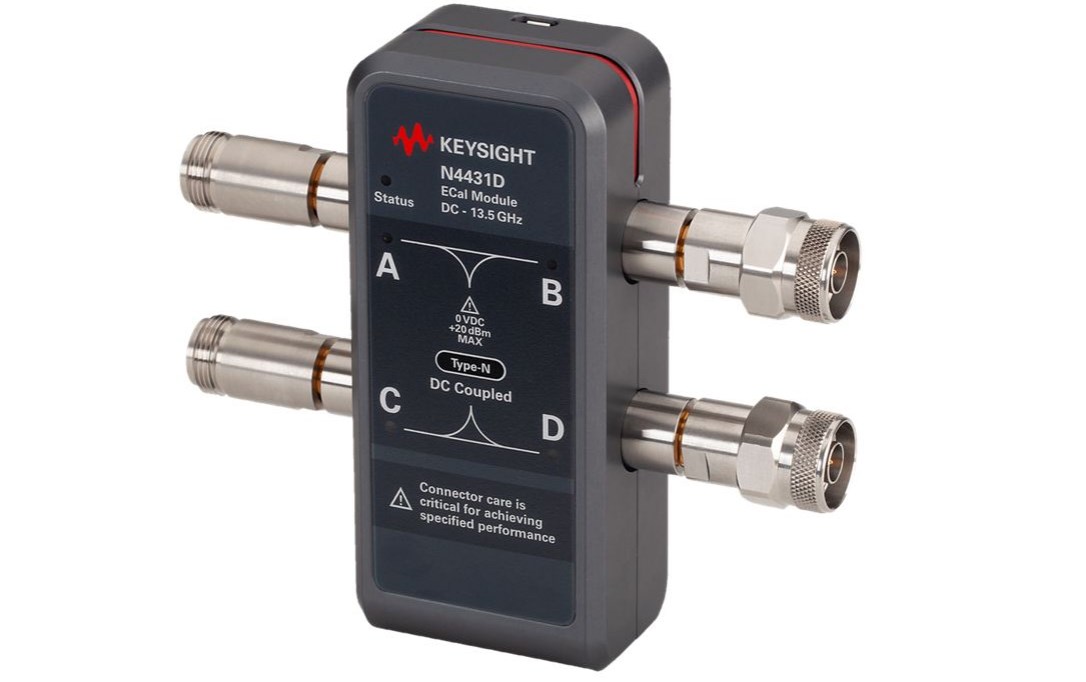

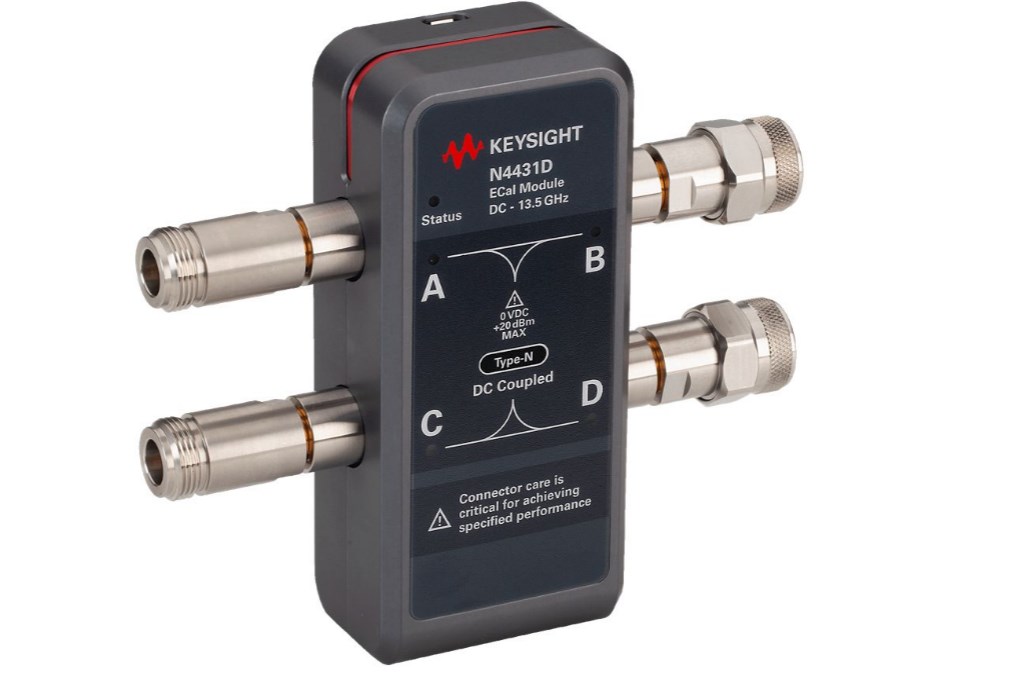

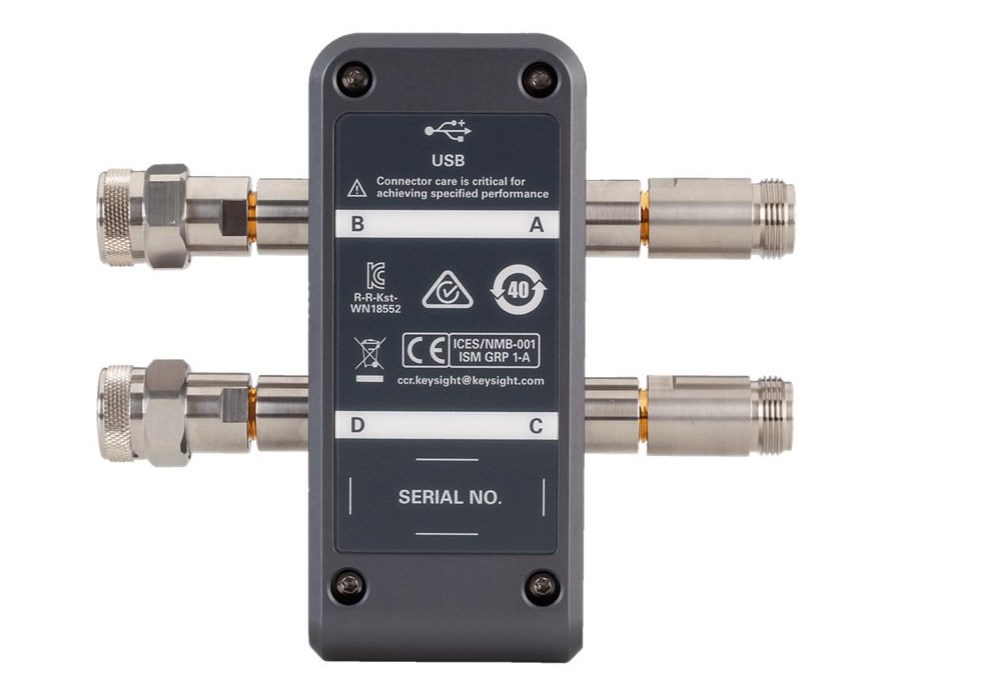

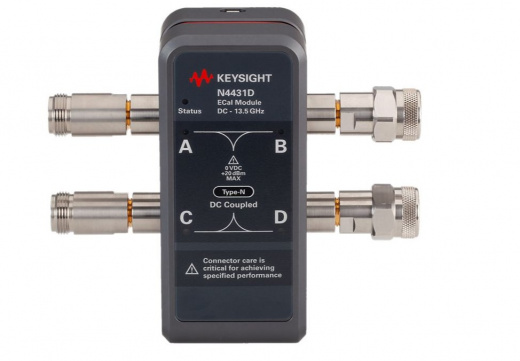

Keysight N4431D Модуль электронной калибровки радиочастот ECal

Keysight N4431D: Инновационная точность для одного порта

Модуль электронной калибровки (ECal) Keysight N4431D обеспечивает быструю, простую и точную калибровку векторных анализаторов цепей Keysight. N4431D представляет собой прецизионный 4-портовый модуль ECal, который поддерживает различные типы разъемов, такие как Type-N, 3,5 мм, 7-16 и 4,3-10, и совместим с частотным диапазоном до 13,5 ГГц. Доступны разъемы типа «мама-мама», «папа-папа» или «мама-папа».

N4431D расширяет диапазон частот калибровки, начиная с постоянного тока, что особенно полезно для моделирования широкополосных устройств или анализа временной области и целостности сигнала с использованием расширенного анализа временной области на сетевых анализаторах Keysight.

N4431D ECal является идеальным решением для калибровки векторных анализаторов цепей. Полная 4-портовая калибровка занимает вдвое меньше времени и требует меньше подключений по сравнению с традиционными механическими калибровочными комплектами. Оператору достаточно подключить модуль ECal к векторному анализатору цепей через USB, а всё остальное контролируется прошивкой, что снижает вероятность ошибки оператора. Кроме того, это уменьшает износ разъемов, снижая затраты на ремонт как тестовых портов, так и калибровочных стандартов.

Характеристики Keysight N4431D

• Прецизионный 4-портовый модуль RF ECal с высокой точностью.
• Диапазон частот от DC до 13,5 ГГц.
• Быстрая, простая и точная полная калибровка по всем 4 портам.
• Поддерживает различные типы разъёмов: Type-N, 3,5 мм, 7-16 и 4,3-10. Доступны как гнездовые, так и штекерные разъёмы.
• Прямое управление с помощью векторных анализаторов цепей Keysight через USB.

Комплектация Keysight N4431D

Стандартная комплектация Keysight N4431D обычно включает:

• N4431D ECal модуль: Сам однопортовый модуль электронной калибровки с разъемом 3.5 мм.
• Кабель USB: Для подключения ECal модуля к ВАЦ или управляющему компьютеру.
• Диск с программным обеспечением (или ссылка для загрузки): Содержит необходимые драйверы и утилиты для интеграции ECal модуля с программным обеспечением ВАЦ.
• Сертификат калибровки: Документ, подтверждающий метрологическую прослеживаемость и соответствие Keysight N4431D заявленным спецификациям.
• Руководство пользователя: Подробное руководство по эксплуатации и обслуживанию.
• Защитный футляр: Прочный кейс для безопасной транспортировки и хранения модуля.

Применение Keysight N4431D

Keysight N4431D находит широкое применение в различных областях, где требуется высокая скорость, точность и автоматизация РЧ и СВЧ измерений, особенно при работе с однопортовыми устройствами:

• Производство электроники: Оперативная и точная калибровка измерительных приборов на производственных линиях для массового тестирования однопортовых РЧ-компонентов и модулей (например, антенн, резонаторов, фильтров), где время является критическим фактором.
• Разработка и тестирование высокочастотных компонентов: В исследовательских и конструкторских лабораториях для быстрой и надежной характеризации однопортовых устройств, работающих в диапазоне до 20 ГГц.
• Телекоммуникации: Разработка, производство и тестирование однопортовых антенн, терминаторов и других компонентов для беспроводной связи (например, 5G-суб-6 ГГц, LTE, Wi-Fi), где требуются точные измерения параметров, таких как потери и отражения.
• Аэрокосмическая и оборонная промышленность: Для тестирования критически важных однопортовых РЧ-систем, используемых в радиолокации, навигации и системах связи, где точность и воспроизводимость измерений не подлежат компромиссу.
• Научные исследования: В академических и промышленных лабораториях для проведения экспериментов и получения высокоточных данных в области СВЧ-физики, материаловедения и новых технологий, особенно при работе с однопортовыми элементами.
• Метрологические лаборатории: Для регулярной калибровки ВАЦ и поддержания их метрологических характеристик при однопортовых измерениях, обеспечивая прослеживаемость.

Опции Keysight N4431D
