Keysight 85052G Механический калибровочный комплект на основе данных, 33 ГГц

Keysight 85052G: Калибровка, ВАЦ, 33 ГГц

Keysight 85052G — это высокоточный калибровочный комплект для векторных анализаторов цепей (ВАЦ, VNA), оптимизированный для диапазона до 33 гигагерц. Основой набора является использование измеренных данных (Data-Based), а не только математических моделей, что обеспечивает высокую точность и повторяемость. Комплект идеально подходит для приборов серии Keysight PNA, демонстрируя максимальную совместимость и эффективность в сфере высокочастотных измерений.

Преимущества Keysight 85052G

Keysight 85052G обладает рядом ключевых преимуществ, которые делают его незаменимым инструментом для специалистов, работающих с высокочастотными цепями:

• 85052G обеспечивает исключительную точность калибровки ВАЦ. Это критически важно для получения достоверных результатов при проектировании и тестировании высокочастотных компонентов. Каждый элемент данного калибровочного комплекта изготовлен с прецизионной точностью, что минимизирует погрешности и повышает повторяемость измерений.
• Работа до 33 ГГц позволяет использовать этот набор для калибровки систем, работающих в высокочастотных СВЧ-диапазонах. Это актуально для развития беспроводных технологий, радиолокации и других передовых РЧ-приложений.
• Поддержка соединителей 3.5 мм: 85052G оснащён высококачественными прецизионными соединителями типа 3.5 мм, широко используемыми в высокочастотных применениях. Эти соединители обеспечивают низкие потери, отличный коэффициент стоячей волны по напряжению (КСВН, Voltage Standing Wave Ratio, VSWR) и долговечность.
• Использование данных (Data-Based): В отличие от традиционных механических комплектов, где характеристики элементов калибровки описываются математическими моделями, комплекты на основе данных, такие как 85052G, включают в себя измеренные S-параметры (Scattering Parameters) или эквивалентные значения для каждого калибровочного элемента. Этот подход обеспечивает более высокую точность и уменьшает влияние несовершенств реальных элементов. Данные поставляются в формате, легко загружаемом в ВАЦ Keysight.
• Надёжность и долговечность: Элементы 85052G изготовлены из высококачественных материалов и спроектированы для многократного использования без деградации характеристик, что обеспечивает долгий срок службы и экономическую эффективность. Комплект поставляется в прочном футляре для безопасного хранения и транспортировки.
• Оптимизация для ВАЦ Keysight PNA Series: Этот калибровочный комплект разработан специально для использования с векторными анализаторами цепей серии PNA от Keysight, обеспечивая бесшовную интеграцию и максимальную эффективность калибровки.

Применение Keysight 85052G

Механический калибровочный комплект Keysight 85052G является фундаментальным инструментом для специалистов, работающих с высокочастотным оборудованием, и находит применение в следующих областях:

• Разработка и исследования (R&D): Незаменим при проектировании и тестировании новых РЧ-компонентов, модулей и систем, работающих в диапазоне до 33 ГГц. Он позволяет инженерам и учёным получать максимально точные данные о характеристиках разрабатываемых устройств.
• Комплект используется для калибровки ВАЦ на производственных линиях, обеспечивая точность измерений параметров производимых РЧ-устройств, таких как фильтры, усилители, антенны, аттенюаторы и т. д.
• Набор применяется в калибровочных лабораториях для аттестации и поверки ВАЦ, гарантируя их соответствие метрологическим стандартам и возможность выдачи достоверных результатов.
• Этот комплект критически важен для тестирования высокочастотных систем связи, радиолокации, электронной борьбы и навигации, где точность и надёжность являются приоритетом.
• Телекоммуникации: 85052G используется для разработки и тестирования оборудования для высокоскоростных беспроводных сетей (например, WiMAX, некоторые стандарты 5G), мобильной связи, спутниковой связи и других систем.

Технические характеристики Keysight 85052G

• Максимальная рабочая частота: 33 ГГц (гигагерц).
• Тип соединителей: 3.5 мм (мужские и женские).
• Элементы калибровки:
• Открытая цепь (Open) – мужской и женский.
• Короткое замыкание (Short) – мужской и женский.
• Нагрузка 50 Ом (Load) – мужской и женский.
• Формат данных: Данные калибровки для каждого элемента предоставляются в виде S-параметров или эквивалентных значений, оптимизированных для загрузки в ВАЦ Keysight PNA.
• Точность: Высокая, за счёт индивидуально измеренных характеристик каждого калибровочного элемента.
• Конструкция: Прецизионные механические компоненты для максимальной стабильности и повторяемости соединений.
• Все элементы помещены в прочный защитный футляр.

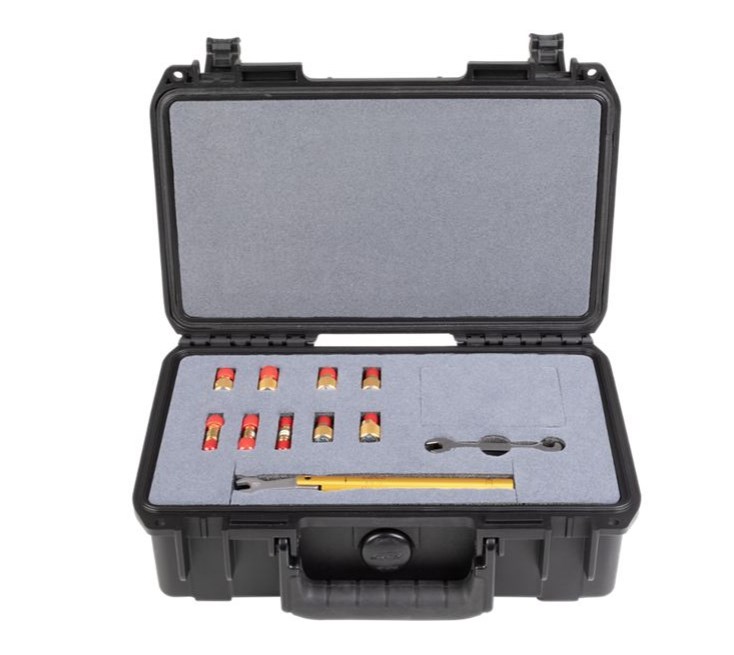

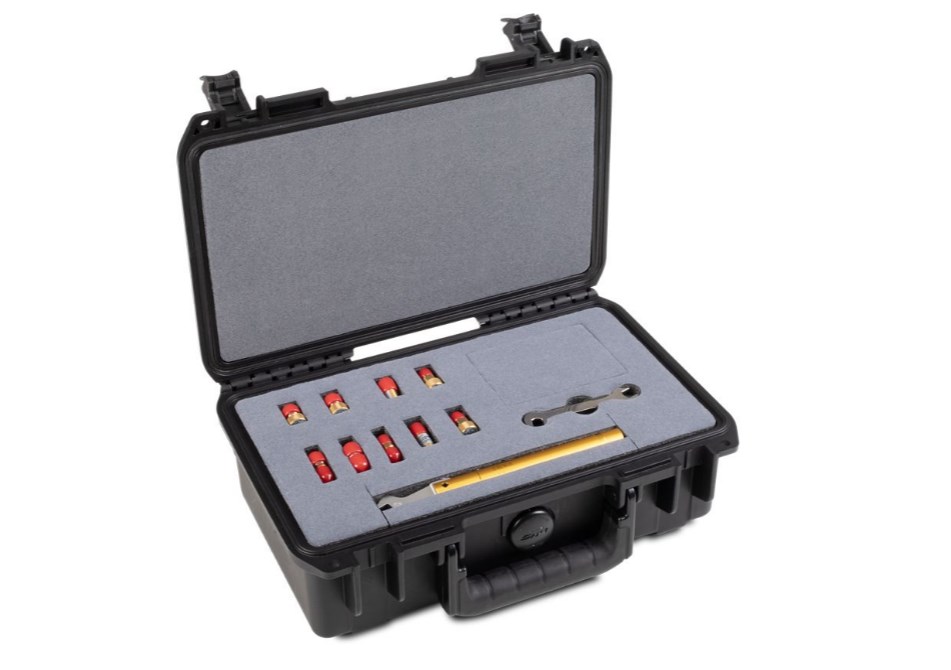

Комплектация Keysight 85052G (стандартная)

• Открытая цепь (Open) 3.5 мм (мужская и женская).
• Короткое замыкание (Short) 3.5 мм (мужская и женская).
• Нагрузка 50 Ом (Load) 3.5 мм (мужская и женская).
• Жёсткий футляр.
• Сертификат калибровки или файл с данными измерений.
