КБ ЭЛАКС СКМ-23 Многофункциональный анализатор низкочастотных сигналов (комплект Про)
от 928 972 ₽
Арт. СКМ-23
КБ ЭЛАКС СКМ-23 (комплект "Про") — это расширенный многофункциональный анализатор низкочастотных сигналов, способный работать как в централизованном (по USB), так и в дистанционном (по радиоканалу с СКМ-23.2Р) режиме. Прибор обеспечивает анализ сигналов в диапазоне частот от 10 до 20 000 Гц для напряжения и от 20 до 12500 Гц для звукового давления и виброускорения, с двумя независимыми каналами измерений и возможностью 1/3-октавного анализа.
Характеристики
Госреестр СИ
—
60198-20
Аналоговые каналы
—
2
Диапазон частот
—
10 Гц - 20000 Гц
Мощность, Вт
—
3
Интерфейс
—
USB
Размер (ВхШхГ), см
—
10х7х2
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
КБ ЭЛАКС СКМ-23 Многофункциональный анализатор низкочастотных сигналов (комплект Про)
от 928 972 ₽
Арт. СКМ-23
#PROP_TITLE#
—
#PROP_VALUE#
Многофункциональный анализатор низкочастотных сигналов СКМ-23 (комплект Про)
Назначение СКМ-23
Анализатор низкочастотных сигналов СКМ-23 предназначен для оценки параметров акустических, вибрационных и маломощных электрических сигналов.
Описание и преимущества СКМ-23 (комплект Про)
Комплект "Про" (Профессиональный) включает в себя расширенный набор оборудования для более глубокого и специализированного анализа:

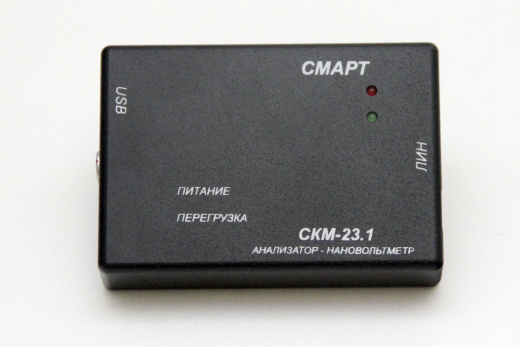

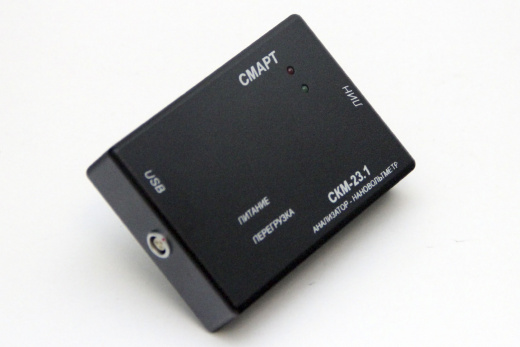

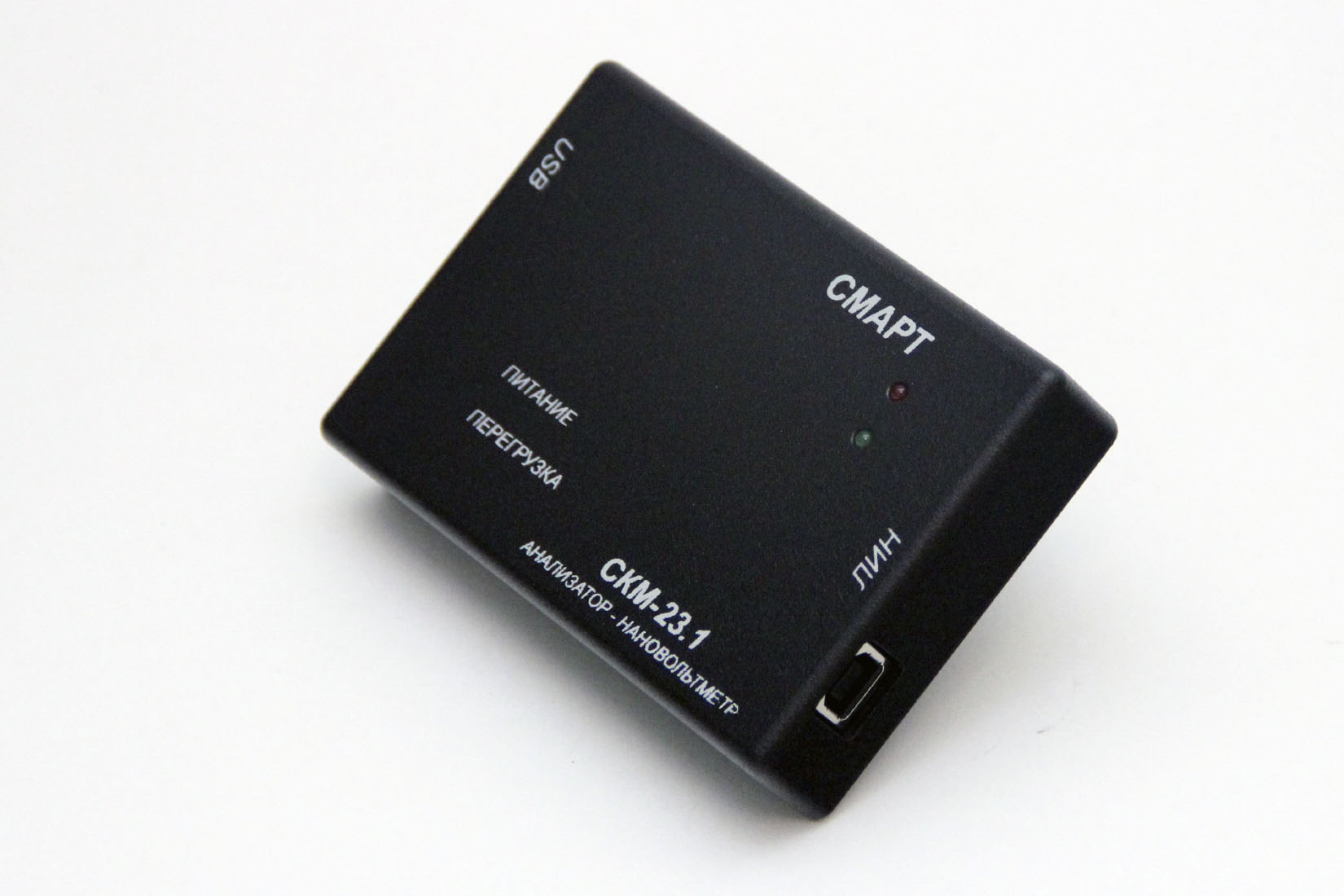

- Блок измерительный СКМ-23.1
- Блок измерительный СКМ-23.2
- Комплекты аксессуаров для блоков СКМ-23.1 и СКМ-23.2
- Модуль дистанционного управления МДУ-2 с антенной
- Кабель подключения к USB порту ПЭВМ
- Программное обеспечение «СКМ-2ПО»
- Руководство по эксплуатации
- Методика поверки
Основное преимущество данного комплекта - наличие модуля дистанционного управления МДУ-2, который расширяет возможности применения анализатора, обеспечивая дистанционное управление и передачу данных по радиоканалу.
Преимущества СКМ-23
| № | Изменение технических параметров | Преимущество |
|---|---|---|
| 1 | Реализована полная гальваническая развязка с объектом измерений | Позволяет избежать наводок по цепям заземления и электропитания, бросков напряжения во входных цепях |
| 2 | Реализована возможность дистанционного проведения измерений | Позволяет в варианте "Про" измерять акустические и вибрационные сигналы с передачей данных по радиоканалу |
| 3 | Реализовано встроенное переключаемое входное сопротивление анализатора 100 кОм/ 600 Ом / 50 Ом | Позволяет уменьшить число кабелей и аксессуаров, подключаемых ко входу анализатора при анализе сигналов НЧ наводок, и соответственно снизить уровень паразитных наводок |
Комплектация СКМ-23
| Наименование оборудования | Наименование комплекта поставки | |||||
|---|---|---|---|---|---|---|
| «Базовый» | «Про» | 23.1 | 23.2 | 23.2Р | ||
| 1 | Блок измерительный СКМ-23.1 | + | + | + | - | - |
| 2 | Комплект аксессуаров блока СКМ-23.1, включающий: | |||||
| - гальванический контакт подключения несимметричных линий; | + | + | + | - | - | |
| - гальванический контакт подключения симметричных линий; | + | + | + | - | - | |
| - кабель-переходник LEMO-BNC; | + | + | + | - | - | |
| - измерительный токосъемник; | + | + | + | - | - | |
| - кабель подключения токосъемника | + | + | + | - | - | |
| 3 | Блок измерительный СКМ-23.2 | + | - | - | + | - |
| 4 | Блок измерительный СКМ-23.2Р | - | + | - | - | + |
| 5 | Комплект аксессуаров блока СКМ-23.2 (СКМ-23.2Р), включающий: | |||||
| - измерительный микрофон с предусилителем; | + | + | - | + | + | |
| - измерительный акселерометр; | + | + | - | + | + | |
| - кабель подключения микрофона (BNC –BNC); | + | + | - | + | + | |
| - кабель подключения акселерометра (10-32 – BNC) | + | + | - | + | + | |
| 6 | Модуль дистанционного управления МДУ-2 с антенной | - | + | - | - | + |
| 7 | Кабель подключения измерительных блоков к USB порту | + | + | + | + | + |
| 8 | Программное обеспечение «СКМ-2ПО» на USB-флэшнакопителе | + | + | + | + | + |
| 9 | Руководство по эксплуатации | + | + | + | + | + |
| 10 | Методика поверки | + | + | + | + | + |
Применение СКМ-23
КБ ЭЛАКС СКМ-23 в комплектации Про находит применение в различных областях, включая:
- Телекоммуникации: Анализ и диагностика сигналов в системах связи.
- Электроника: Тестирование и отладка электронных устройств и схем.
- Научные исследования: Проведение экспериментов и сбор данных в лабораторных условиях.
- Промышленность: Контроль качества и мониторинг производственных процессов.
Технические характеристики СКМ-23
| Наименование характеристики | Описание |
|---|---|
| Режим работы |
- централизованный (по шине USB ПВМ) - децентрализованный (по радиоканалу с использованием блока СКМ23.2Р) |
| Виды анализа | - спектральный анализ |
| - в централизованном режиме |
- октавный анализ; - 1/3-октавный анализ |
| - в дистанционном режиме |
- 1/3-октавный анализ |
| Разрешение по частоте в режиме спектрального анализа, Гц | 1 или 8 |
| Количество независимых каналов | 2 |
| Назначение канала «ЛИН» |
- измерение уровня напряжения переменного тока [В]; - измерение силы переменного тока [А] с использованием НЧ токосъемников; - измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн |
| Назначение канала «МИК/АКС» |
- измерение уровня звукового давления [Па]; -измерение уровня виброускорения [м/с2]; - измерение динамических усилий (переменой силы) [Н] |
|
При измерении напряжения переменного тока |
|
| Диапазон рабочих частот, Гц | от 10 до 20 000; |
| Диапазон входных напряжений переменного тока, В | от 2x10-8 до 4 |
| Пределы допускаемой относительной погрешности измеренных напряжений переменного тока, дБ, не более | 0,5 |
| При измерении силы переменного тока | |
| Диапазон рабочих частот, Гц | от 63 до 16000 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1) | от 15 до 40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ± 2 |
| При измерении уровня звукового давления | |
| Диапазон рабочих частот, Гц | от 20 до 12500 |
| Диапазон измерений, дБ от относительно уровня 20 мкПа | от 20 до 120 |
| Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа | ± 0,7 |
| Допуски на эксплуатационные характеристики при измерениях звукового давления, дБ | ± 1.1 |
| При измерении виброускорения | |
| Диапазон рабочих частот, Гц | от 20 до 12500 |
| Диапазон измерений, м/с2 | от 5,6*10-4 до 31,6 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, %: |
|
| - в диапазоне частот от 20 до 800 Гц | ± 3; |
| - в диапазоне частот от 800 до 2500 Гц |
± 4; |
| - в диапазоне частот от 2500 до 12500 Гц | ± 9 |
| Класс точности октавных фильтров | 1 (по ГОСТ 8.714-2010) |
| Класс точности 1/3 октавных фильтров | 1 (по ГОСТ 8.714-2010) |
| Напряжение питания микрофона | ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008) |
|
Размерность шкал измерения уровней: |
|
| - звукового давления |
дБ отн. 20мкПа или нПа; |
| - виброускорений |
дБ отн. 10-6 м/с2 или м/с2; |
| - напряжения переменного тока |
дБ отн. 10-6 В или нВ; |
| - силы переменного тока | дБ отн. 10-6 А или нА |
| Интерфейс работы с ПВМ: | |
| - в централизованном режиме по шине USB; | USB2.0 |
| - в дистанционном режиме | ZigBee |
|
Электропитание: |
|
| - блоков СКМ-23.1, СКМ-23.2; |
от USB порта ПВМ |
| - блока СКМ-23.2Р | от встроенной LiPo батареи, напряжением 3.7 В, емкостью 4100 мА/ч |
|
Ток потребления |
|
| - блоков СКМ-23.1, СКМ-23.2; |
не более 320 мА |
| - блока СКМ-23.2Р | не более 400 мА |
| Дальность работы блока СКМ-23.2Р по радиоканалу на открытой местности | не менее 50 м |
|
Рабочие условия эксплуатации: |
|
| - диапазон рабочих температур; |
от плюс 10 до плюс 30° С; |
| - относительная влажность; |
до 80% при 25° С; |
| - атмосферное давление | от 84 до 106,7 кПа |
| Габариты блока СКМ-23.1 | 100х70х20 мм |
| Габариты блока СКМ-23.2 | 100х70х20 мм |
| Габариты блока СКМ-23.2Р | 100х92х30 мм |
| Масса блока СКМ-23.1 | не более 0,18 кг |
| Масса блока СКМ-23.2 | не более 0,18 кг |
| Масса блока СКМ-23.2Р | не более 0,25 кг |
