R&S SGU100A — повышающий преобразователь частоты (до 20–40 ГГц) с низким фазовым шумом и регулируемым выходным уровнем. Обеспечивает высокую линейность сигнала, управляется через LAN/USB/PCIe. Применяется в СВЧ‑измерениях, телекоммуникациях и радиолокации.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

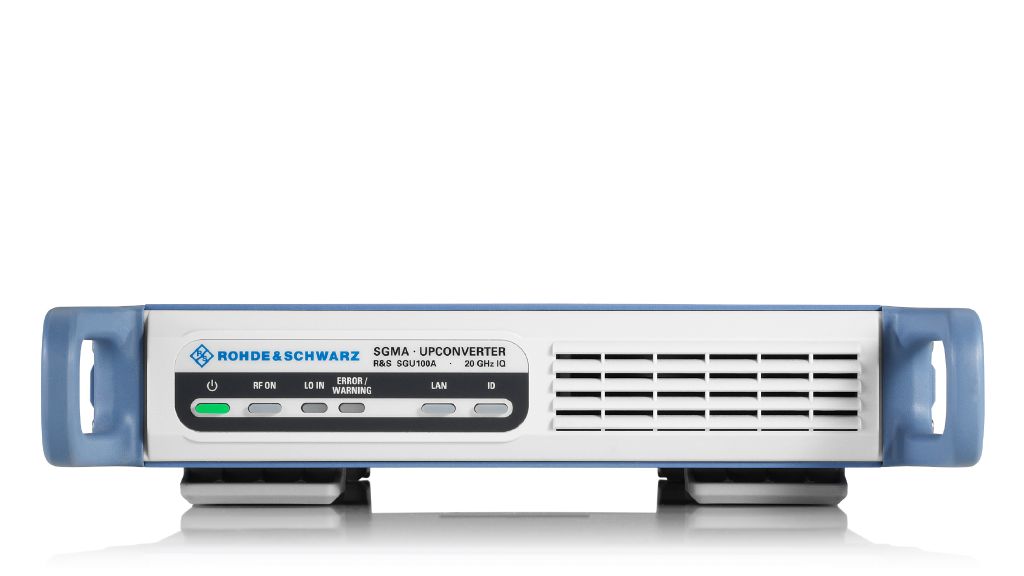

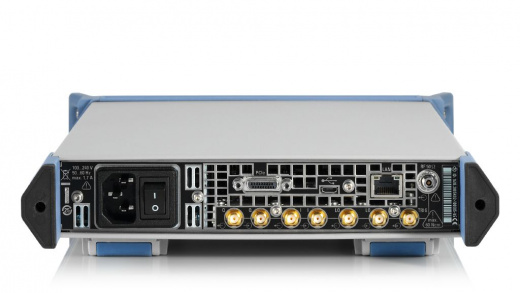

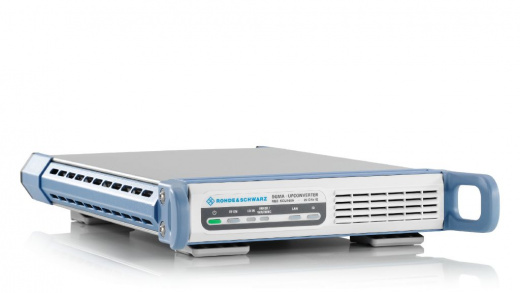

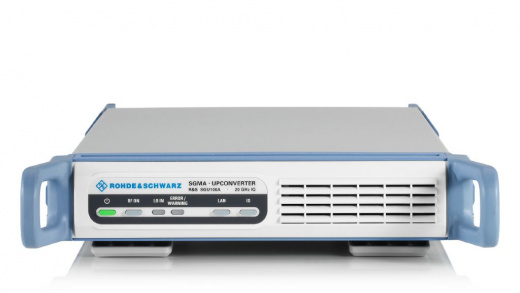

R&S SGU100A: Повышающий преобразователь частоты
R&S SGU100A — высокоточный повышающий преобразователь частоты от компании Rohde & Schwarz, предназначенный для расширения частотного диапазона генераторов сигналов. Устройство позволяет переносить сигналы на более высокие частоты, обеспечивая прецизионную работу в современных радиочастотных и микроволновых системах.
Прибор играет ключевую роль в сценариях, где требуется генерация сигналов на частотах, превышающих возможности базовых генераторов. Благодаря высокой линейности и низкому уровню фазового шума, он обеспечивает достоверность результатов при тестировании и разработке сложного радиоэлектронного оборудования. Конструктивно преобразователь выполнен в стандартном корпусе для монтажа в стойку, что упрощает интеграцию в измерительные комплексы.
Технические характеристики R&S SGU100A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 40 ГГц |
| Гармоники (уровень ≤ 8 дБм, CW, широкополосный I/Q выкл.) | < –30 дБн |
| Негармонические составляющие (уровень > –10 дБм, отстройка > 10 кГц от несущей, f > 12 ГГц) | < –65 дБн (тип) |
| Фазовый шум (SSB) отстройка от несущей 10 кГц, 1 Гц | –126 дБн/Гц |
| Полоса I/Q-модуляции (на частотах более 12 ГГц) | до 2 ГГц |
| Вес | 4 кг |
Области применения R&S SGU100A
- Разработка и тестирование СВЧ‑устройств — используется при создании усилителей, фильтров и смесителей для проверки их работы на высоких частотах.
- Телекоммуникационные системы — применяется для моделирования сигналов в сетях 5G и спутниковой связи.
- Радарные системы — помогает генерировать тестовые сигналы для калибровки радиолокационного оборудования.
- Аэрокосмическая отрасль — задействован при испытаниях бортовой аппаратуры и антенн.
- Научно‑исследовательские лаборатории — служит инструментом для экспериментов в области радиофизики и микроволновой техники.
Ключевые особенности и функции R&S SGU100A
- Расширение частотного диапазона. Позволяет увеличить рабочий диапазон частот с исходных 12 ГГц до 20 ГГц или 40 ГГц. При подаче на вход ВЧ‑сигнала в диапазоне от 10 МГц до 12,75 ГГц преобразователь формирует выходной сигнал с частотой от 10 МГц до 20 ГГц либо до 40 ГГц — в зависимости от выбранной конфигурации.
- Поддержка различных видов модуляции. Обеспечивает импульсную модуляцию (при наличии внешних модулирующих сигналов) и I/Q‑модуляцию с полосой до 2 ГГц на частотах выше 12 ГГц.

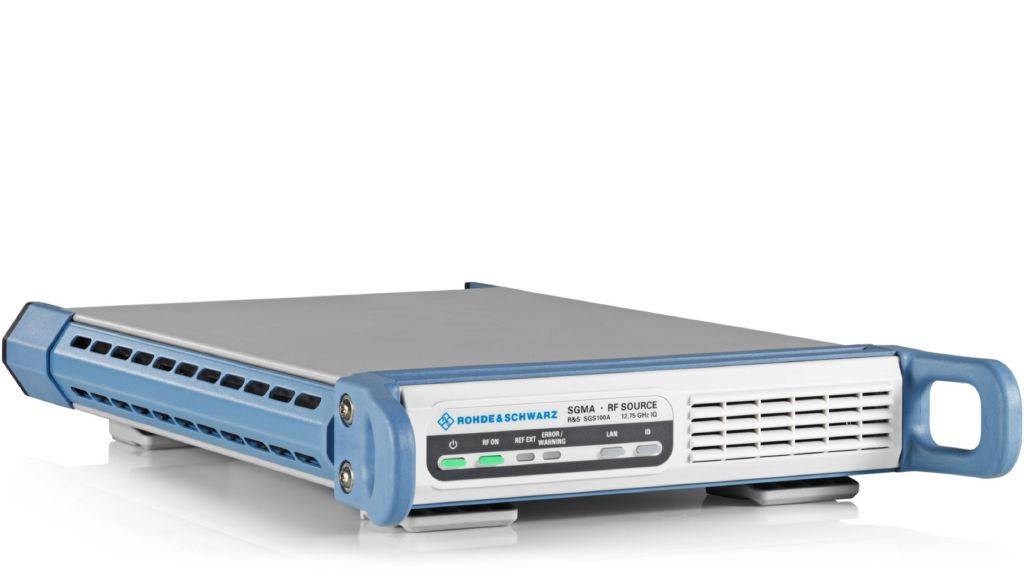

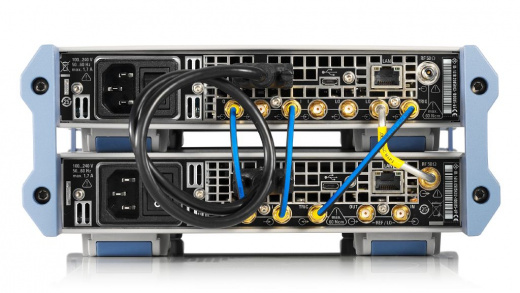

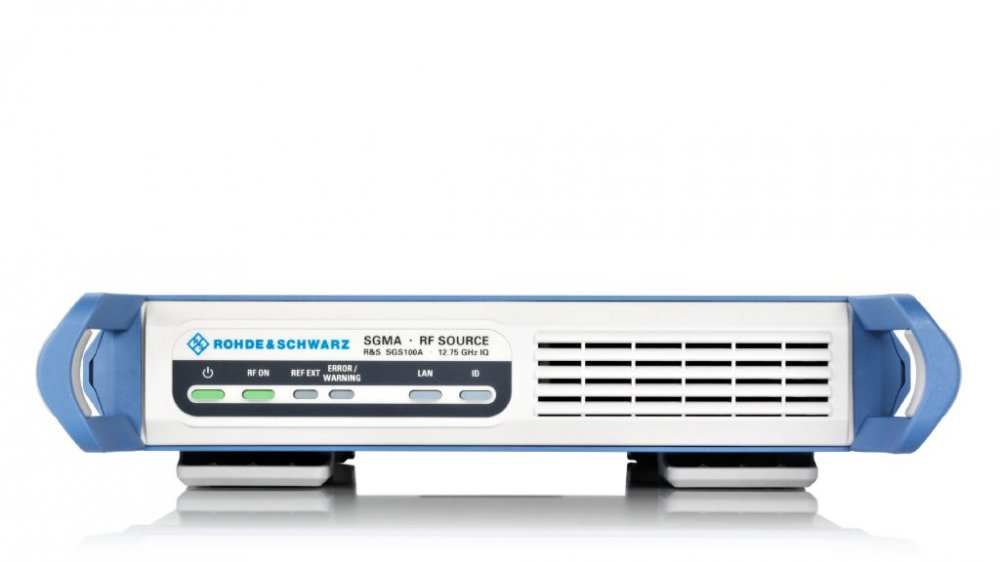

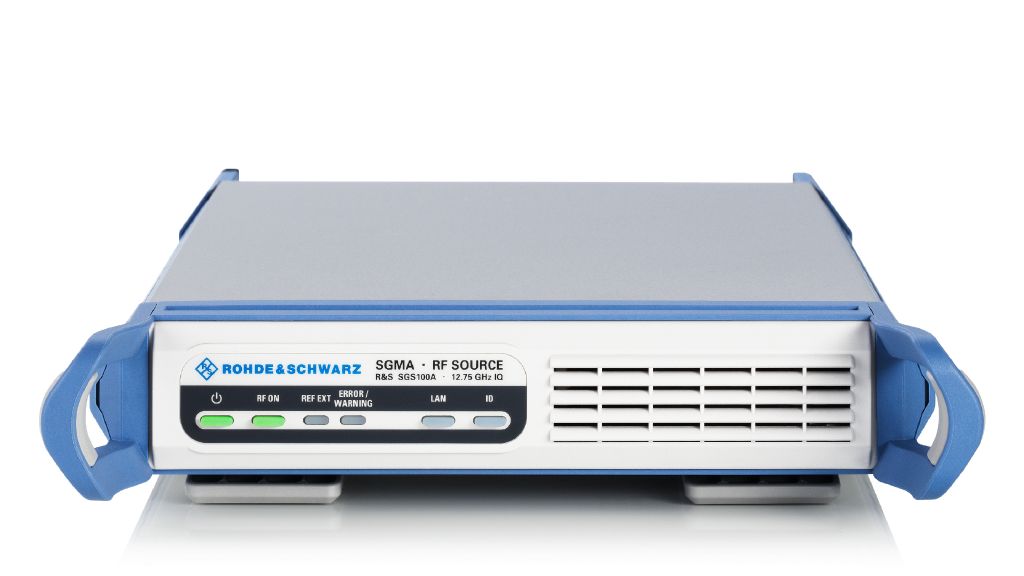

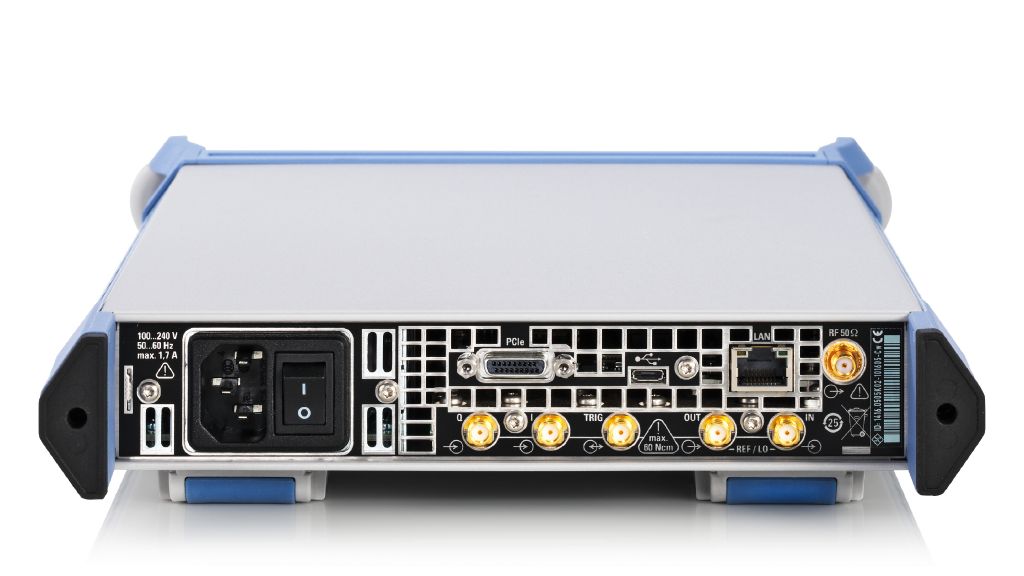

- Интеграция с генератором R&S SGS100A. В связке с генератором преобразователь работает как единый инструмент: автоматически распределяет задачи между приборами, предоставляет один ВЧ‑выход для всего диапазона частот, использует один аналоговый I/Q‑вход для векторной модуляции.

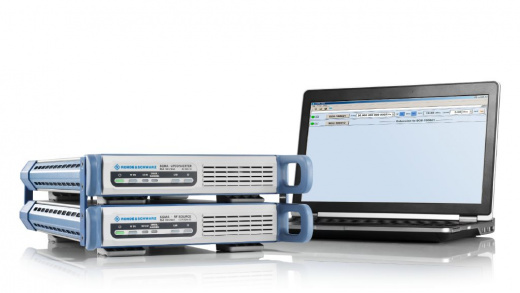

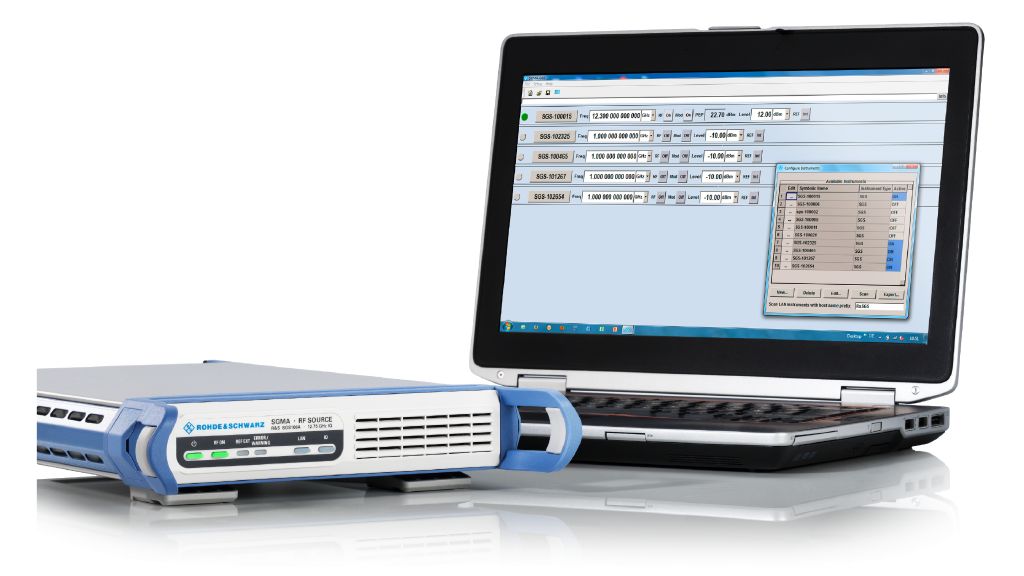

- Управление и интерфейсы. Управление системой осуществляется через генератор SGS100A по интерфейсам: LAN, USB, PCIe.
- Малое время установки параметров. Прибор характеризуется высокой скоростью настройки: время установки частоты и уровня составляет не более 2 мс по шине PCIe. Это повышает производительность при проведении серийных измерений и автоматизированных тестов.
- Возможность построения фазокогерентных систем. Несколько приборов могут быть объединены для создания фазокогерентных конфигураций.
- Компактность и энергоэффективность. Преобразователь выполнен в компактном форм‑факторе, оптимальном для автоматизированных измерительных систем (ATE).
- Варианты исполнения и опции. Доступны две версии прибора: аналоговая (без векторной модуляции) и векторная (с поддержкой I/Q‑модуляции). Предусмотрены аппаратные опции (например, SGU‑B120, SGU‑B140V), расширяющие функциональные возможности в зависимости от задач пользователя.
Дополнительные опции R&S SGU100A
| Опция и номер заказа | Описание |
|---|---|
| R&S®SGU-B120 (1418.2605.02) | 10 МГц до 20 ГГц, непрерывная волна (без модуляции) |
| R&S®SGU-B120V (1418.2657.02) | 10 МГц до 20 ГГц, I/Q (с векторной модуляцией) |
| R&S®SGU-B140 (1418.2870.02) | Расширение частоты до 40 ГГц, непрерывная волна |
| R&S®SGU-B140V (1418.2928.02) | Расширение частоты до 40 ГГц, I/Q |
| R&S®SGU-B26 (1418.3401.02) | Механический ступенчатый аттенюатор |
