Векторный генератор сигналов R&S SGS100A — компактный прибор для АТЕ‑систем. Полоса модуляции до 1 ГГц, фазовый шум −133 дБн, время переключения < 280 мкс. Поддержка I/Q‑ и импульсной модуляции.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

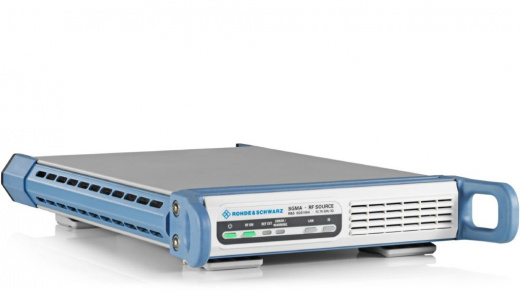

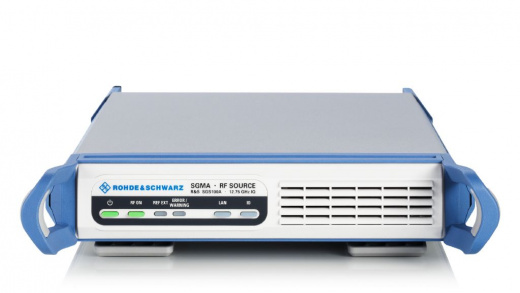

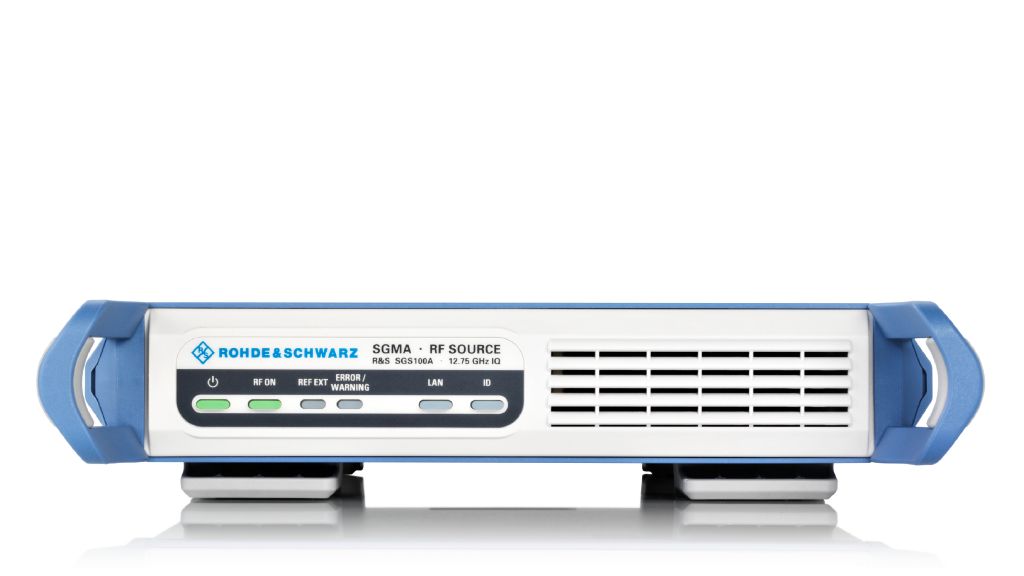

Векторный генератор сигналов R&S SGS100A
Векторный генератор сигналов R&S SGS100A — высокопроизводительное устройство от компании Rohde & Schwarz для формирования качественных СВЧ‑сигналов с цифровой модуляцией. Прибор предназначен для лабораторных и производственных задач, где критически важны точность, стабильность и широкий диапазон частот. Благодаря гибкой архитектуре генератор легко интегрируется в автоматизированные измерительные комплексы и подходит как для научных исследований, так и для серийного контроля изделий.

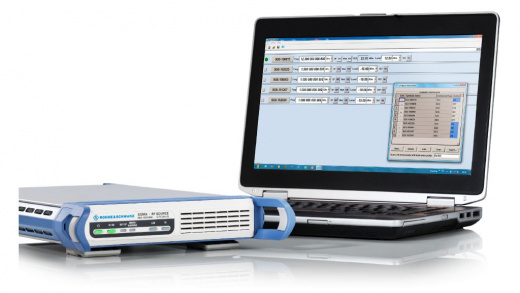

Принцип работы основан на прямом цифровом синтезе (DDS) с последующей частотной трансформацией. Встроенный модулятор позволяет накладывать на несущую различные виды цифровой и аналоговой модуляции, а высокостабильный опорный генератор обеспечивает низкую фазовую шумность и высокую спектральную чистоту сигнала. Управление осуществляется через интуитивно понятный интерфейс либо дистанционно — по стандартным коммуникационным протоколам.
Технические характеристики R&S SGS100A
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 1 МГц до 6 ГГц или 12,75 ГГц (в зависимости от опции) |
| Выходной уровень | +22 дБм |
| Гармоники (уровень ≤ 8 дБм, CW, широкополосный I/Q выкл.) | < –30 дБн |
| Негармонические составляющие (уровень > –10 дБм, отстройка > 10 кГц от несущей, f ≤ 1,5 ГГц) | < –76 дБн |
| Фазовый шум (SSB) отстройка от несущей 20 кГц, 1 Гц | –133 дБн/Гц |
| Полоса пропускания I/Q-модуляции | 528 МГц при несущей f>1 ГГц; 1 ГГц при несущей f>2,5 ГГц |
| Вес | 4 кг |
Области применения R&S SGS100A
- Разработка и тестирование РЭА: отладка радиоприёмных и передающих устройств, проверка параметров усилителей, фильтров и смесителей.
- Сертификация беспроводных устройств: имитация сигналов стандартов Wi‑Fi, Bluetooth, LTE, 5G для проверки соответствия нормам.
- Авиационно‑космическая отрасль: тестирование бортовой радиоэлектроники, радаров, систем связи в условиях, близких к реальным.
- Производственный контроль: входной и выходной контроль компонентов и модулей на сборочных линиях, обеспечение стабильности параметров продукции.
Ключевые особенности и функции R&S SGS100A
- Широкий диапазон частот. Генератор поддерживает два режима работы: CW‑сигналы — от 1 МГц до 6 ГГц или 12,75 ГГц (в зависимости от опции) и I/Q‑сигналы — от 80 МГц до 6 ГГц или 12,75 ГГц.
- Высокая выходная мощность и точность. Благодаря встроенной системе автоматической регулировки уровня достигается высокая точность и воспроизводимость параметров даже при работе с I/Q‑модуляцией.
- Низкий фазовый шум. На несущей частоте 1 ГГц при отстройке 20 кГц фазовый шум составляет −133 дБн (тип), что гарантирует чистоту генерируемого сигнала и минимизирует помехи.
- Быстродействие. Время установки частоты и уровня сигнала — не более 280 мкс, что критично для высокоскоростных автоматизированных тестов. Интерфейс PCIe обеспечивает максимально оперативную настройку параметров.
- Генерация различных типов сигналов. Немодулированные сигналы (CW) в указанном диапазоне частот. Векторные сигналы с I/Q‑модуляцией (при подключении внешнего источника модулирующих сигналов, например, AFQ100A/B). Импульсные сигналы с внутренней или внешней модуляцией.
- Построение многоканальных систем. Фазокогерентные системы: опция SGS‑K90 позволяет синхронизировать несколько генераторов, передавая сигнал гетеродина от ведущего прибора к ведомым. MIMO‑системы: комбинация с векторным генератором SMW200A создаёт компактное решение для многоканальных приложений.

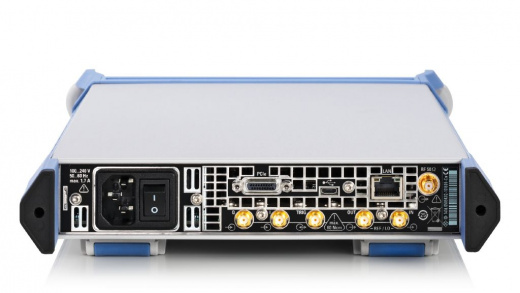

- Компактность и эргономичность конструкции. Прибор относится к семейству SGMA и разработан специально для автоматизированных тестовых систем (ATE). При габаритах 1/2 × 19″ и высоте 1U (52,5 мм) он занимает минимум пространства: на одной полке 1U можно разместить два прибора. Все разъёмы и интерфейсы управления вынесены на заднюю панель, что упрощает монтаж в измерительные стойки.
Дополнительные опции R&S SGS100A
| Опция и номер заказа | Описание |
|---|---|
| R&S®SGS-B106 (1416.2308.02) | 1 МГц до 6 ГГц, непрерывная волна (без модуляции) |
| R&S®SGS-B106V (1416.2350.02) | 1 МГц до 6 ГГц, I/Q (с векторной модуляцией) |
| R&S®SGS-B112 (1416.1553.02) | Расширение частоты до 12,75 ГГц, непрерывная волна. Требуется R&S®SGS-B106. |
| R&S®SGS-B112V (1416.1576.02) | Расширение частоты до 12,75 ГГц, I/Q. Требуется R&S®SGS-B106V. |
| R&S®SGS-B1 (1416.2408.02) | Опорный генератор OCXO |
| R&S®SGS-K22 (1416.2650.02) | Импульсная модуляция |
| R&S®SGS-B26 (1416.1353.02) | Электронный ступенчатый аттенюатор |
| R&S®SGS-K90 (1416.2608.02) | Фазово-когерентный вход/выход |
