NI PXIe-5672 — векторный генератор сигналов (VSG) диапазона 250 кГц – 2,7 ГГц с полосой 20 МГц. 16-битный ЦАП 100 Мвыб/с, OCXO с точностью ±50 ppb, выходная мощность –145 … +10 дБм, поддержка всех основных видов модуляции. Идеален для тестирования радиочипсетов и НИОКР.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

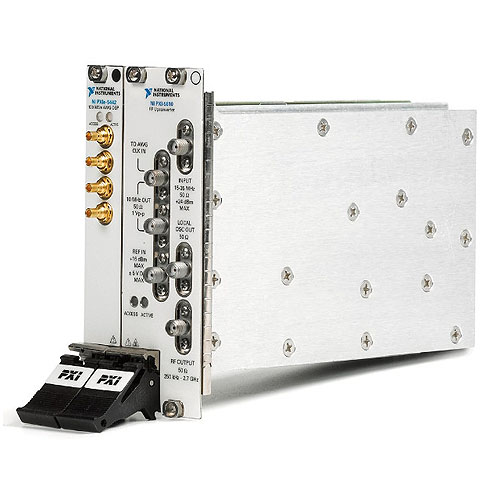

NI PXIe-5672 Векторный генератор сигналов с диапазоном до 2,7 ГГц
NI PXIe-5672 — это векторный генератор сигналов частотного диапазона от 250 кГц до 2,7 ГГц, выполненный в формате PXI Express и занимающий три слота. Прибор построен на основе двух модулей: повышающего преобразователя частоты NI PXI-5610 и генератора произвольных сигналов NI PXIe-5442. Архитектура с квадратурным цифровым повышением частоты обеспечивает эффективную генерацию сигналов и минимизирует квадратурные ошибки.
Модуль обеспечивает 16-битное разрешение при частоте дискретизации 100 Мвыб/с (400 Мвыб/с с интерполяцией), мгновенную полосу пропускания 20 МГц и выходную мощность от –145 дБм до +10 дБм. Встроенный высокостабильный OCXO-генератор обеспечивает стабильность частоты ±20 ppb и точность ±50 ppb. Управление прибором осуществляется через драйвер NI-RFSG, что обеспечивает полную интеграцию в экосистему National Instruments и совместимость со средами разработки LabVIEW и LabWindows/CVI. Генератор относится к серии измерительных приборов PXI и предназначен для широкого круга задач в области радиочастотной инженерии.
Технические характеристики NI PXIe-5672
| Характеристика | Значение |
|---|---|
| Диапазон частот | 250 кГц – 2,7 ГГц |
| Мгновенная полоса пропускания | 20 МГц |
| Разрядность ЦАП | 16 бит |
| Частота дискретизации (ЦАП) | 100 Мвыб/с (400 Мвыб/с с интерполяцией) |
| Максимальная скорость потока данных | 25 Мвыб/с (100 МБ/с) |
| Выходная мощность | –145 дБм … +10 дБм |
| Разрешение частоты (CW-режим) | 355 нГц |
| Стабильность частоты (OCXO) | ±20 ppb |
| Точность частоты (OCXO) | ±50 ppb |
| Время установки частоты (на 0.1%, тип.) | 2 мс |
| Память (опционально) | 32 / 256 / 512 МБ |
| Поддерживаемые модуляции | AM, FM, PM, ASK, FSK, MSK, GMSK, PSK, QPSK, PAM, QAM |
| Интерфейсы | PXI Express, RF OUTPUT (SMA), 10 MHz OUT (SMA), REF IN (SMA), LOCAL OSC OUT 0 (SMA), PFI 0/1 (SMB) |
| Потребляемая мощность | NI PXI-5610: 25 Вт, NI PXIe-5442: 22 Вт |
| Габариты | 3U, 3 слота PXIe |
Назначение и применение NI PXIe-5672
- Научные исследования и разработки (НИОКР): Прибор идеально подходит для создания прототипов систем связи, включая программно-определяемое радио (SDR), системы RFID и беспроводные сенсорные сети.
- Тестирование потребительской электроники и полупроводников: Генерация сигналов с различными видами модуляции для тестирования приёмопередающих устройств, чипсетов и модулей связи.
- Аэрокосмическая и оборонная промышленность: Формирование сложных сигналов для тестирования радарных систем, систем спутниковой связи и навигационного оборудования.
- Запись и воспроизведение сигналов: Благодаря возможности непрерывной потоковой передачи с диска со скоростью 25 Мвыб/с (100 МБ/с), прибор может воспроизводить сигналы длительностью более пяти часов для тестирования BER и других задач.
Ключевые особенности и встроенные функции NI PXIe-5672
- Широкий частотный диапазон: Перекрывает все основные диапазоны сотовой связи, Wi-Fi и другие приложения, что делает генератор универсальным инструментом для лабораторных и производственных испытаний.
- Высокое разрешение и чистота сигнала: 16-битный ЦАП с частотой дискретизации 100 Мвыб/с (400 Мвыб/с с интерполяцией) обеспечивает высокое качество генерируемого сигнала и низкий уровень шума.
- Мгновенная полоса 20 МГц: Позволяет генерировать широкополосные сигналы для современных стандартов связи, включая WCDMA, DVB-H и ZigBee.
- Высокостабильный опорный генератор (OCXO): Встроенный OCXO с точностью ±50 ppb и стабильностью ±20 ppb обеспечивает высокую точность частоты и минимальный дрейф во времени.
- Квадратурное цифровое повышение частоты: Реализованное на ПЛИС, позволяет применять интерполирующие фильтры (raised cosine, root-raised cosine) для эффективного использования памяти и улучшения формы сигнала.
- Непрерывная потоковая передача с диска: Возможность воспроизведения сигналов длительностью более пяти часов со скоростью 25 Мвыб/с (100 МБ/с) идеальна для длительных тестов и сценариев "запись-воспроизведение".
- Поддержка широкого спектра модуляций: Возможность генерации сигналов с аналоговой и цифровой модуляцией (AM, FM, PM, ASK, FSK, MSK, GMSK, PSK, QPSK, PAM, QAM) с помощью NI Modulation Toolkit for LabVIEW.
- Интеграция с экосистемой NI: Полная совместимость с драйвером NI-RFSG и средами разработки LabVIEW и LabWindows/CVI для быстрой разработки тестовых приложений.
