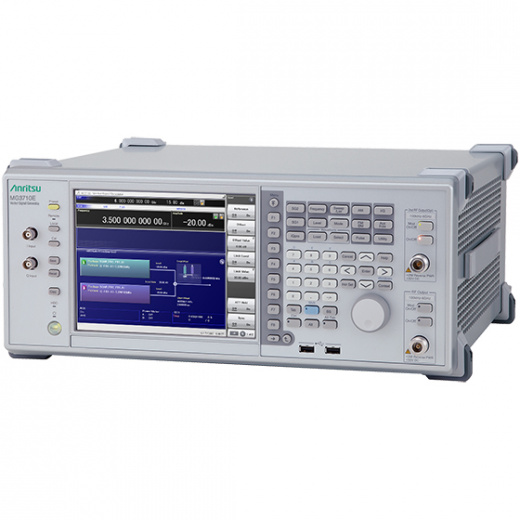

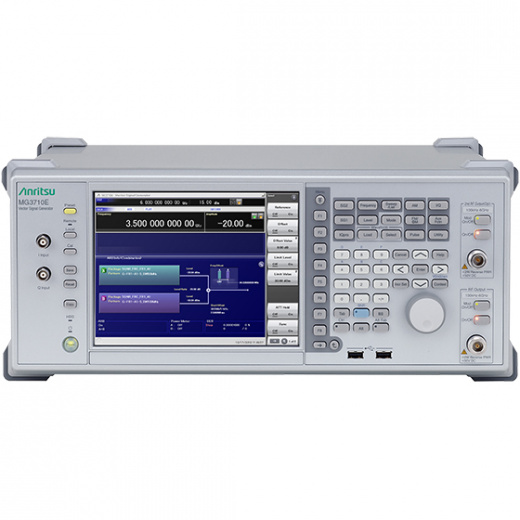

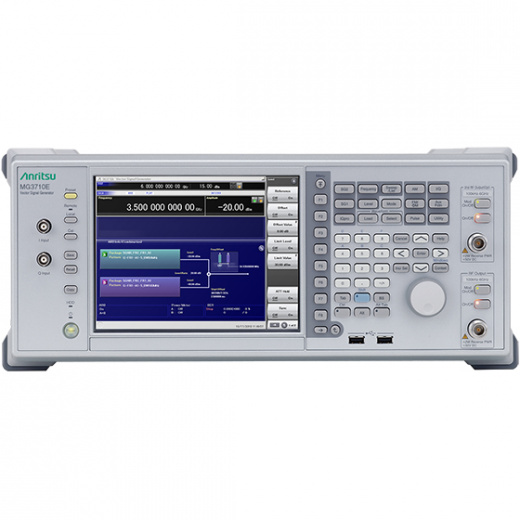

Anritsu MG3710E Векторный генератор сигналов

Anritsu MG3710E: Идеальное решение для 5G/LTE

Anritsu MG3710E представляет собой многофункциональный векторный генератор сигналов с превосходными характеристиками, предназначенный для разработки и тестирования оборудования беспроводной связи, включая стандарты пятого поколения (5G NR), LTE-Advanced, WLAN (вайфай) и другие. MG3710E сочетает в себе широкополосную векторную модуляцию и встроенный генератор основной полосы частот (Baseband Generator) большой емкости, обеспечивая исключительную универсальность и точность измерений.

Преимущества Anritsu MG3710E

Anritsu MG3710E превосходит другие генераторы благодаря своей многофункциональности и высокому качеству сигнала:

• Двухканальный режим (Dual RF): Опция 2nd RF позволяет генерировать два полностью независимых РЧ-сигнала, что необходимо для тестирования блокировки приемников (Receiver Blocking), интермодуляции, многолучевого распространения и систем агрегации несущих (Carrier Aggregation).
• Генерация комплексных сценариев: MG3710E способен выводить до четырех независимо модулированных сигналов с помощью опций Dual RF и Dual Waveform, что упрощает настройку сложных систем MIMO (Multiple-Input Multiple-Output, Множественный Вход — Множественный Выход) и других сценариев, требующих синхронизации.
• Совместимость со стандартами: Встроенная поддержка и наличие программного обеспечения IQproducer для создания сигналов всех ключевых стандартов мобильной связи (LTE, W-CDMA, GSM/EDGE, 5G NR, WLAN и другие).
• Низкий фазовый шум и ACLR.

Применение Anritsu MG3710E

• Разработка и тестирование беспроводной связи: Полный цикл тестирования приемопередающего оборудования для мобильных сетей, WLAN и других протоколов.
• Тестирование приемников: Имитация сложных сред с несколькими сигналами для измерения чувствительности, блокирования и интермодуляции.
• Системы MIMO и агрегация несущих: Создание когерентных и синхронизированных многоканальных сигналов для тестирования производительности MIMO до 8 на 8 и проверки агрегации несущих в LTE-Advanced и 5G.
• Научные исследования и образование: Генерация высококачественных векторно-модулированных сигналов для научных экспериментов и обучения в области радиоэлектроники.

Комплектация Anritsu MG3710E

Стандартная поставка Anritsu MG3710E включает базовый блок с одним РЧ-выходом, шнур питания, руководство по эксплуатации и калибровочный сертификат. Доступны многочисленные опции, влияющие на функционал и комплектацию:

• Опции ВЧ-модулей: Расширение частотного диапазона и добавление второго независимого РЧ-канала (2nd RF).
• Опции стабильности: Рубидиевый или высокостабильный кварцевый опорный генератор.
• Опции программного обеспечения: Программное обеспечение IQproducer для генерации сигналов конкретных стандартов (5G NR, LTE-Advanced).
• Аксессуары: Кабели, адаптеры, а также опция генератора аддитивного белого гауссовского шума (AWGN, Additive White Gaussian Noise Generator) для измерения коэффициента битовых ошибок (BER).

Опции Anritsu MG3710E

Технические характеристики Anritsu MG3710E

Серия MG3710E предлагает широкий частотный охват от 100 килогерц (кГц) до 6 гигагерц (ГГц) (в зависимости от опции). Ключевое преимущество MG3710E — это возможность двухканальной генерации сигналов (Dual RF), что позволяет одному прибору выводить до четырех независимо модулированных сигналов.

• Диапазон частот: От 100 кГц до 2,7 ГГц / 4 ГГц / 6 ГГц (1st RF и опциональный 2nd RF).
• Ширина полосы векторной модуляции: До 160 мегагерц (МГц) (при использовании встроенного генератора основной полосы частот) или 160 МГц (при внешнем IQ-входе). Эта ширина полосы критична для тестирования стандартов, таких как IEEE 802.11ac и других широкополосных систем.
• Фазовый шум (SSB Phase Noise): Типовое значение составляет менее минус 131 децибел на несущую на герц (-131 дБн/Гц) при частоте 1 ГГц и отстройке 20 кГц. Низкий фазовый шум улучшает качество испытаний.
• Смежный канал утечки мощности (ACLR, Adjacent Channel Leakage Ratio): Отличный показатель минус 68 децибел на несущую (-68 дБн) (при W-CDMA, Test-Model 1, 64DPCH), что свидетельствует о высокой линейности выходного сигнала.
• Выходная мощность: Высокий уровень выходной мощности до плюс 23 дБм (при CW-сигнале, от 400 МГц до 3 ГГц) доступен опционально.
• Память основной полосы частот: Стандартный объем 64 Мегаотсчетов (Msamples) с возможностью расширения до 1024 Мегаотсчетов, что позволяет генерировать длинные и сложные тестовые последовательности.
• Скорость переключения: Высокая скорость переключения частоты менее 600 микросекунд (мкс) в режимах списка и развертки (List/Sweep mode), что сокращает общее время тестирования.
• Стабильность частоты: Возможность выбора высокостабильного опорного генератора, включая опциональный рубидиевый стандарт (Rubidium Reference Oscillator), для обеспечения превосходной долговременной стабильности.
