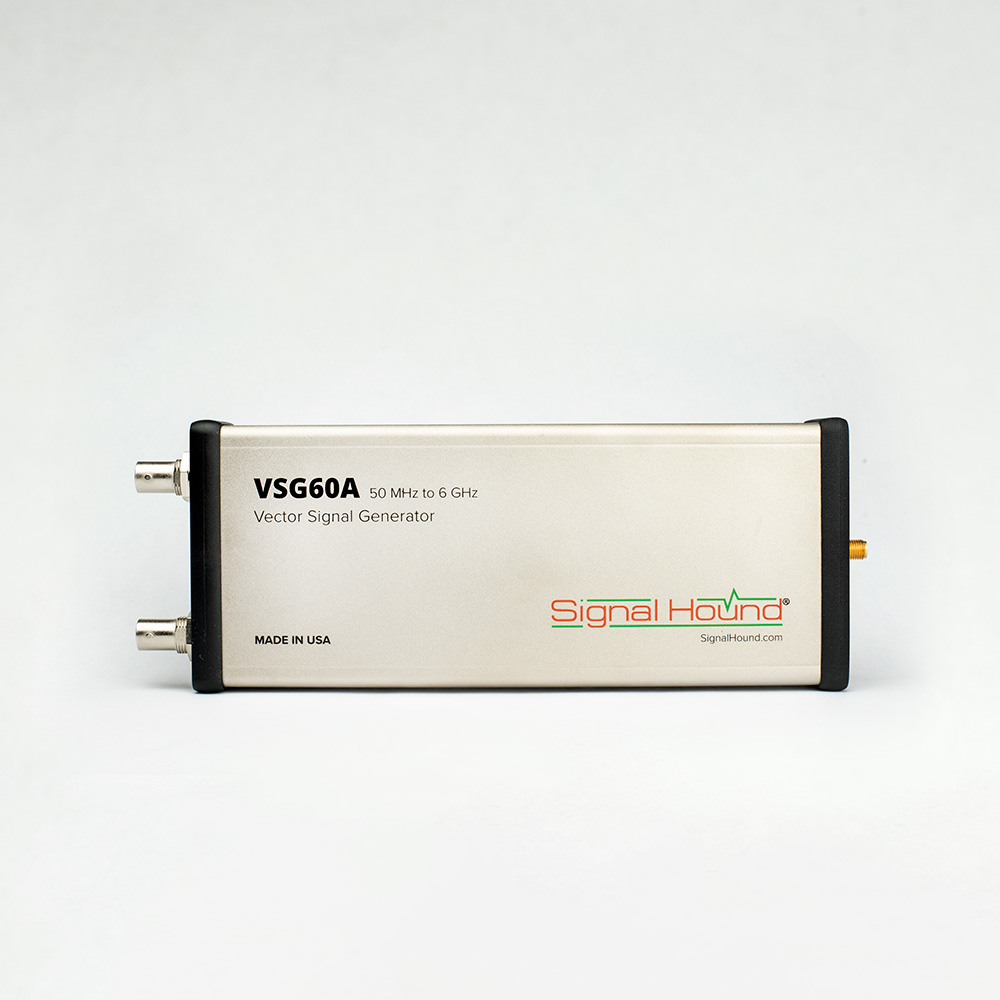

Signal Hound Генератор сигналов векторный VSG60A

Генератор сигналов векторный VSG60A - уникальный инструмент для инженеров и исследователей в области радиоэлектроники.

Ключевым преимуществом VSG60A является его способность генерировать сигналы с низким фазовым шумом и высокой скоростью переключения 200 мкс, что позволяет проводить тестирование со скачкообразной перестройкой частоты. Это особенно важно при разработке и оптимизации радиочастотных систем, где точность и быстрота являются критическими факторами.

Двойной 14-разрядный ЦАП VSG60A работает на 2х или 3х символьной скорости I/Q, используя цифровую передискретизацию для обеспечения ровной и чистой характеристики. Это позволяет генератору сигналов точечно контролировать амплитуду, фазу и форму сигнала, что особенно важно при тестировании и измерении радиосистем.

VSG60A поддерживает широкий спектр типов модуляции, включая LTE, 802.11a/n/ac/ax, Bluetooth LE, пользовательские OFDM, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, AWGN каналы, Ramp/Chirp, Stepped sweep, Multi-tone, Pulse, FM, AM, CW и Arbitrary/Custom. Это позволяет исследователям и инженерам проверять и оптимизировать радиосистемы в различных режимах и условиях.

API VSG60A позволяет непрерывно передавать пользовательские данные I/Q на генератор с произвольной частотой дискретизации до 51,2 MSPS. Это позволяет исследователям и инженерам тестировать и измерять радиосистемы в различных режимах и условиях.

Выход внешнего триггера VSG60A позволяет синхронизировать несколько приборов для сложных измерительных систем. Вход временной базы 10 МГц позволяет обеспечивать координацию частоты между всем лабораторным оборудованием.

Диапазон частот VSG60A составляет от 50 МГц до 6 ГГц, что позволяет тестировать и измерять радиосистемы в широком спектре диапазонов. Диапазон амплитуд составляет от -55 дБм до +7 дБм, что позволяет генерировать сигналы с различными уровнями мощности.

Произвольная частота дискретизации I/Q от 12,5 к/с до 51,2 MSPS позволяет исследователям и инженерам тестировать и измерять радиосистемы в различных режимах и условиях. Передача осциллограмм практически любого размера с ПК или ноутбука позволяет исследователям и инженерам анализировать и оптимизировать радиосистемы.

Амплитуда, баланс смесителя и смещение по постоянному току корректируются по частоте и температуре, что позволяет генератору сигналов точечно контролировать амплитуду, фазу и форму сигнала. Цифровая передискретизация в ПЛИС, фильтрация базового диапазона и фильтрация гармоник во всем рабочем диапазоне обеспечивают ровную и чистую характеристику сигнала.

Питание от USB и мощное программное обеспечение и API в комплекте делают VSG60A легким в использовании и легко интегрируемым в сложные измерительные системы.

Типичный EVM VSG60A составляет 0,3% (несущая 1 ГГц, 1 MSPS QAM16, альфа 0,35, повышенный косинус), что является высоким показателем точности и стабильности генератора сигналов. Внешний вход 10 МГц и выход триггера позволяют синхронизировать несколько приборов для сложных измерительных систем.
