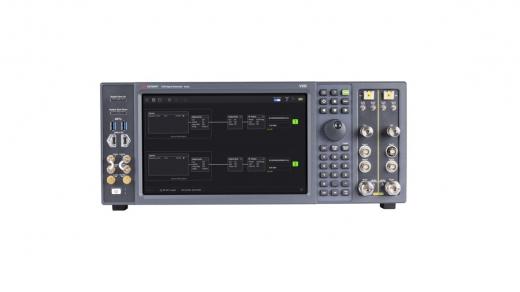

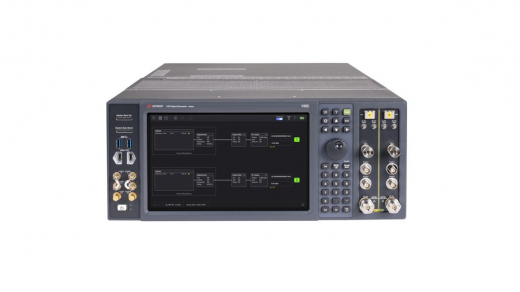

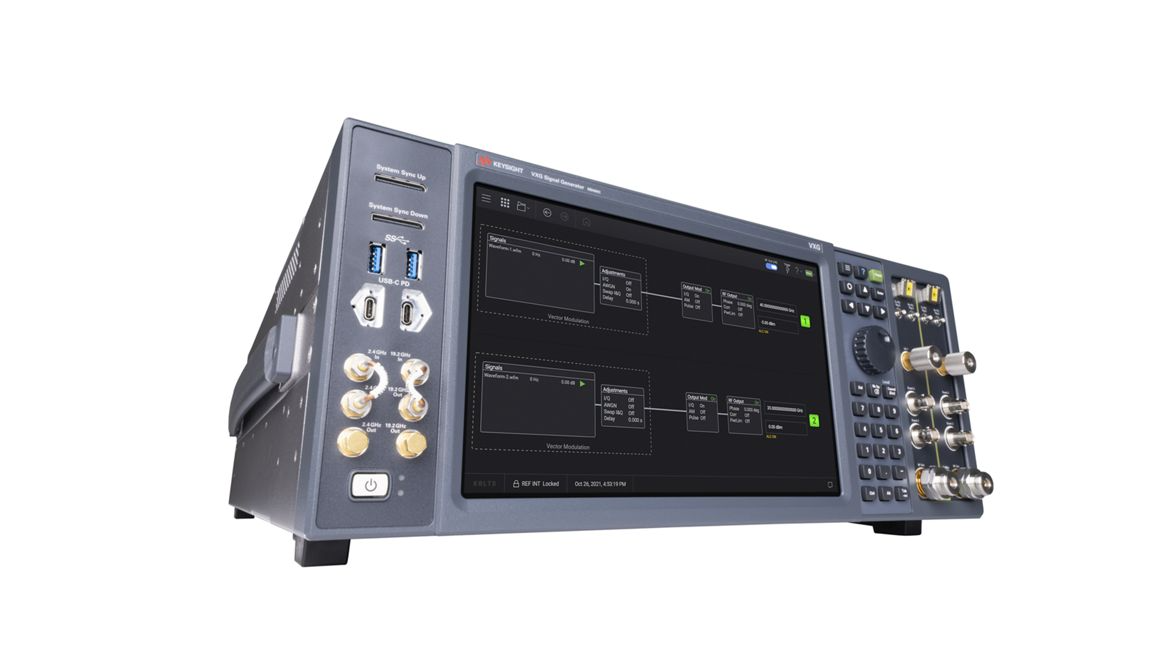

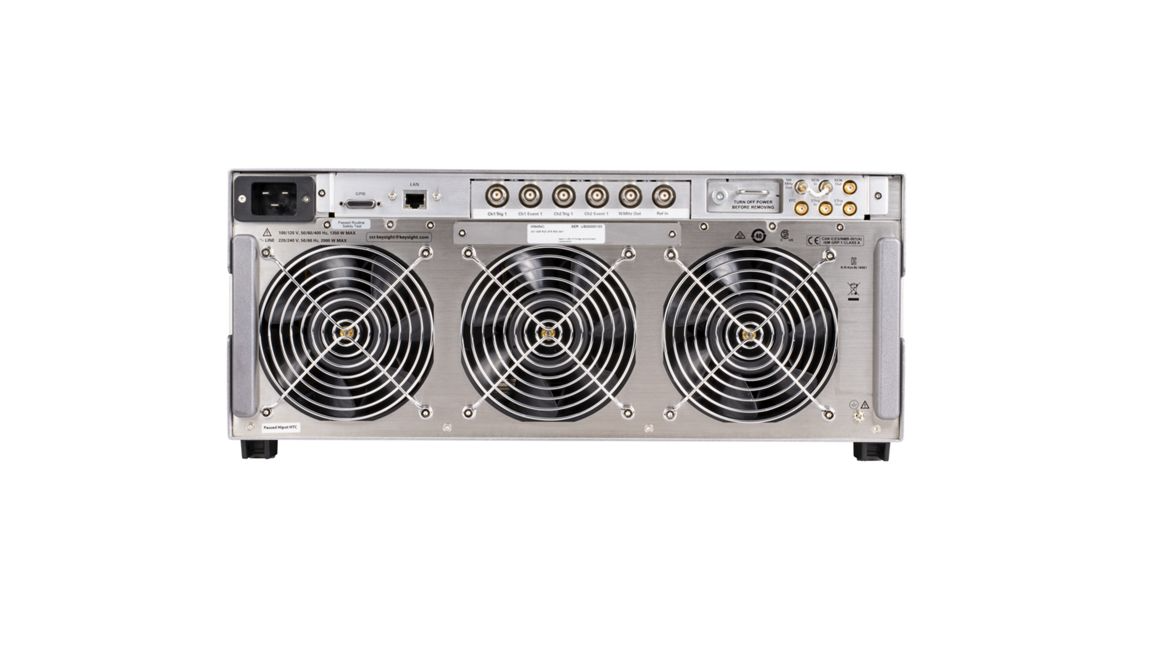

Keysight M9484C VXG Векторный генератор сигналов 9 кГц - 54 ГГц
Цена по запросу
Арт. M9484C
M9484C VXG — это первый в отрасли двухканальный векторный генератор сигналов, способный генерировать сигналы частотой до 54 ГГц с полосой модуляции 2,5 ГГц на канал. Векторный генератор сигналов VXG поможет вам вывести на новый уровень беспроводные технологии, такие как 5G и спутниковая связь, с помощью полностью интегрированного, откалиброванного и синхронизированного решения. Поддерживает затухание MIMO, охватывает все диапазоны частот 5G NR и V-/W-диапазоны для спутниковой связи.
Характеристики
Количество каналов
?
Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов.
—
4
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
—
9 кГц – 54 ГГц
Максимальная выходная мощность, dBm
—
20
Мин. длительность импульса (ИМ), нс
—
20
Скорость переключения, мкс
—
3
Нижняя частота, кГц
—
9
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Keysight M9484C VXG Векторный генератор сигналов 9 кГц - 54 ГГц
Цена по запросу
Арт. M9484C
#PROP_TITLE#
—
#PROP_VALUE#
Keysight M9484C VXG Векторный генератор сигналов 9 кГц - 54 ГГц
M9484C VXG — это векторный генератор сигналов, способный генерировать сигналы до 54 ГГц с полосой модуляции 2,5 ГГц на канал. Векторный генератор сигналов VXG поможет вам достичь следующего рубежа беспроводных технологий, таких как 5G и спутниковая связь, с помощью полностью интегрированного, калиброванного и синхронизированного решения.
Разработка систем спутниковой связи и 5G требует соблюдения строгих сроков, сложных схем модуляции и соответствия жестким стандартам. Вы сталкиваетесь с новыми проблемами проектирования и тестирования, включая более широкую полосу пропускания, более высокие частоты и повышенную сложность системы. M9484C VXG представляет собой векторный генератор сигналов, работающий на частотах до 54 ГГц с полосой модуляции 2,5 ГГц в одном приборе или до 110 ГГц с расширителем частоты V3080A и 5 ГГц при объединении каналов, что позволит вам совершить следующий прорыв.
Функции M9484C VXG
- Поддерживает затухание MIMO в реальном времени для всех тестов на соответствие базовым станциям 3GPP 5G NR с помощью программного обеспечения PathWave Signal Generation
- Охватывает все диапазоны частот 5G NR и V-/W-диапазоны для спутниковой связи
- Генерирует сложные широкополосные сигналы, необходимые для агрегации несущих и приложений цифрового предварительного искажения (DPD)
- Обеспечивает превосходные радиочастотные характеристики для точного определения характеристик тестируемых устройств, таких как фазовый шум, величина вектора ошибок (EVM) и отношение мощности соседнего канала (ACPR)
- Упрощает настройку тестов MIMO и формирования луча с использованием до 4 синхронизированных и фазово-когерентных каналов в одном приборе и более 32 каналов в нескольких приборах
- Оптимизирует сложные сценарии тестирования приемников с помощью первой в мире эмуляции 8 виртуальных сигналов на каждый радиочастотный канал
Ключевые особенности и преимущества M9484C VXG:
- Широкий частотный диапазон: от 9 кГц до 54 ГГц, охватывающий все диапазоны частот 5G NR и V-/W-диапазоны для спутниковой связи.
- Высокая пропускная способность модуляции: до 2,5 ГГц, позволяющая генерировать сложные широкополосные сигналы для агрегации несущих и цифровой предварительной коррекции (DPD).
- Гибкая и модульная архитектура: настраивается под конкретные потребности пользователя, с возможностью расширения частотного диапазона, увеличения пропускной способности модуляции и добавления дополнительных каналов.
- Передовые возможности генерации сигналов: поддержка широкого спектра видов модуляции (АМ, ЧМ, ФМ, импульсная, векторная) для тестирования современных беспроводных систем.
- Программное обеспечение PathWave Signal Generation: мощные инструменты для создания, анализа и оптимизации сигналов, упрощающие и ускоряющие процесс разработки и тестирования.
- Оптимизация тестирования MIMO и приемников:
- Динамическое затухание MIMO для тестирования базовых станций 3GPP 5G NR.
- Упрощение настройки испытаний MIMO и формирования луча с помощью до 4 синхронизированных и фазово-когерентных каналов в одном устройстве и более 32 каналов в нескольких.
- Эмуляция 8 виртуальных сигналов на каждый радиочастотный канал для оптимизации сложных тестов приемников.
- Высококачественные радиочастотные характеристики: точная оценка тестируемых устройств, включая фазовый шум, EVM и ACPR.
Области применения M9484C VXG:
- Разработка и тестирование систем 5G и других современных беспроводных коммуникационных систем.
- Аэрокосмическая и оборонная промышленность (радиолокация, радиоэлектронная борьба, спутниковая связь).
- Исследования и разработки в области радиоэлектроники и телекоммуникаций.
- Тестирование компонентов и устройств для микроволновых и миллиметровых диапазонов.
Технические характеристики M9484C VXG
| Наименование характеристики | Значение |
|---|---|
| Частота | 9 кГц - 54 ГГц |
| Пропускная способность | До 2,5 ГГц |
| Память воспроизведения формы волны | До 4096 Мса |
| РЧ каналы | 1/2/4 канала |
| Тип | Вектор |
Опции M9484C VXG
| Наименование опции | Описание |
|---|---|
| M9484C-1ER | Гибкий вход опорного сигнала |
| M9484C-CB5 | Объединение каналов, 5 ГГц (конфигурации с 2 каналами) или 10 ГГц (конфигурации с 4 каналами) |
| M9484C-PCH | Фазовая когерентность для N каналов |
| M9484C-SNC | Синхронизация нескольких приборов |
| M9484C-AL2 | Вспомогательный фиксированный гетеродин |
| M9484C-506 | Диапазон от 9 кГц до 6 ГГц |
| M9484C-508 | Диапазон от 9 кГц до 8,5 ГГц |
| M9484C-514 | Диапазон от 9 кГц до 14 ГГц |
| M9484C-520 | Диапазон от 9 кГц до 20 ГГц |
| M9484C-532 | Диапазон от 9 кГц до 31,8 ГГц |
| M9484C-544 | Диапазон от 9 кГц до 44 ГГц |
| M9484C-554 | Диапазон от 9 кГц до 54 ГГц |
| M9484C-B1X | Полоса пропускания 160 МГц с памятью 64 Мвыб. |
| M9484C-B2X | Полоса пропускания 250 МГц с памятью 64 Мвыб. |
| M9484C-B5X | Полоса пропускания 500 МГц с памятью 256 Мвыб. |
| M9484C-R10 | Полоса пропускания 1 ГГц с памятью 256 Мвыб. |
| M9484C-R1E | Полоса пропускания 1 ГГц с памятью 256 Мвыб, ограниченная |
| M9484C-R25 | Полоса пропускания 2,5 ГГц с памятью 256 Мвыб. |
| M9484C-R2E | Полоса пропускания 2,5 ГГц с памятью 256 Мвыб, ограниченная |
| M9484C-500 | Высокопроизводительный опорный сигнал |
| M9484C-600 | Улучшенный высокопроизводительный опорный сигнал |
| M9484C-ST5 | Низкий фазовый шум |
| M9484C-ST6 | Улучшенный низкий фазовый шум |
| M9484C-1EA | Высокая выходная мощность от 9 кГц до 6 или 8,5 ГГц |
| M9484C-1EB | Высокая выходная мощность от 9 кГц до 14 или 20 ГГц |
| M9484C-1EC | Высокая выходная мощность от 9 кГц до 31,8, 44 или 54 ГГц |
| M9484C-1EE | Высокая выходная мощность от 9 кГц до 31,8, 44 или 54 ГГц, ограниченная выше 43,5 ГГц |
| M9484C-M05 | Расширение памяти генератора до 512 Мвыб |
| M9484C-M10 | Расширение памяти генератора до 1024 Мвыб |
| M9484C-M20 | Расширение памяти генератора до 2048 Мвыб |
| M9484C-M40 | Расширение памяти генератора до 4096 Мвыб |
| M9484C-AN1 | Аналоговый ввод/вывод для выхода НЧ, входов АМ, ЧМ, ФМ, несимметричные выходы I/Q |
| M9484C-UNT | АМ, ЧМ, фазовая модуляция |
| M9484C-303 | Многофункциональный генератор |
| M9484C-PMR | Импульсная модуляция |
| M9484C-PME | Ограниченная импульсная модуляция |
| M9484C-320 | Генератор последовательности импульсов (только SCPI) |
| M9484C-403 | Аддитивный белый гауссов шум (AWGN) и помеха непрерывной волны (CW) |
| M9484C-8SG | 8 виртуальных генераторов сигналов (множественные пути I/Q к радиочастоте) |
| M9484C-DIQ | Дифференциальные выходы I/Q |
| M9484C-DS1 | Оптические цифровые потоковые входы I/Q |
| M9484C-1EH | Улучшенные гармоники ниже 3,8 ГГц |
Конфигурация M9484C VXG
| Конфигурация | Необходимые опции | Описание | Дополнительная информация |
|---|---|---|---|
| Один канал | M9484C-001 |
Добавить один канал |
Требуется для всех конфигураций |
| Два канала | M9484C-001 |
Добавить один канал |
|
| M9484C-002 |
Добавить два канала |
||
| Четыре канала | M9484C-001 |
Добавить один канал |
Не совместимо с 532, 544, 554 |
| M9484C-002 |
Добавить два канала |
||
| M9484C-003 |
Добавить три канала |
||
| M9484C-004 |
Добавить четыре канала |
Характеристики
|
Количество каналов
? Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов. |
4 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
9 кГц – 54 ГГц |
|
Максимальная выходная мощность, dBm
|
20 |
|
Мин. длительность импульса (ИМ), нс
|
20 |
|
Скорость переключения, мкс
|
3 |
|
Нижняя частота, кГц
|
9 |
|
Верхняя частота, ГГц
|
54 |
|
Дисплей
|
ЖК-дисплей |
|
Фазовый шум, дБн/Гц
|
-148 |
