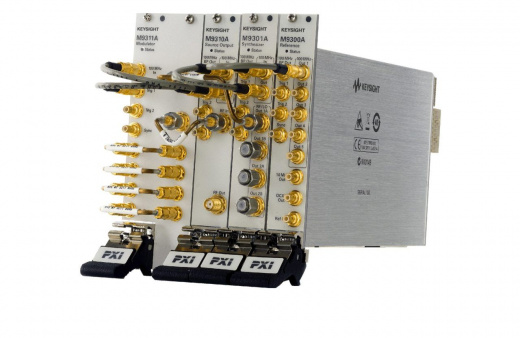

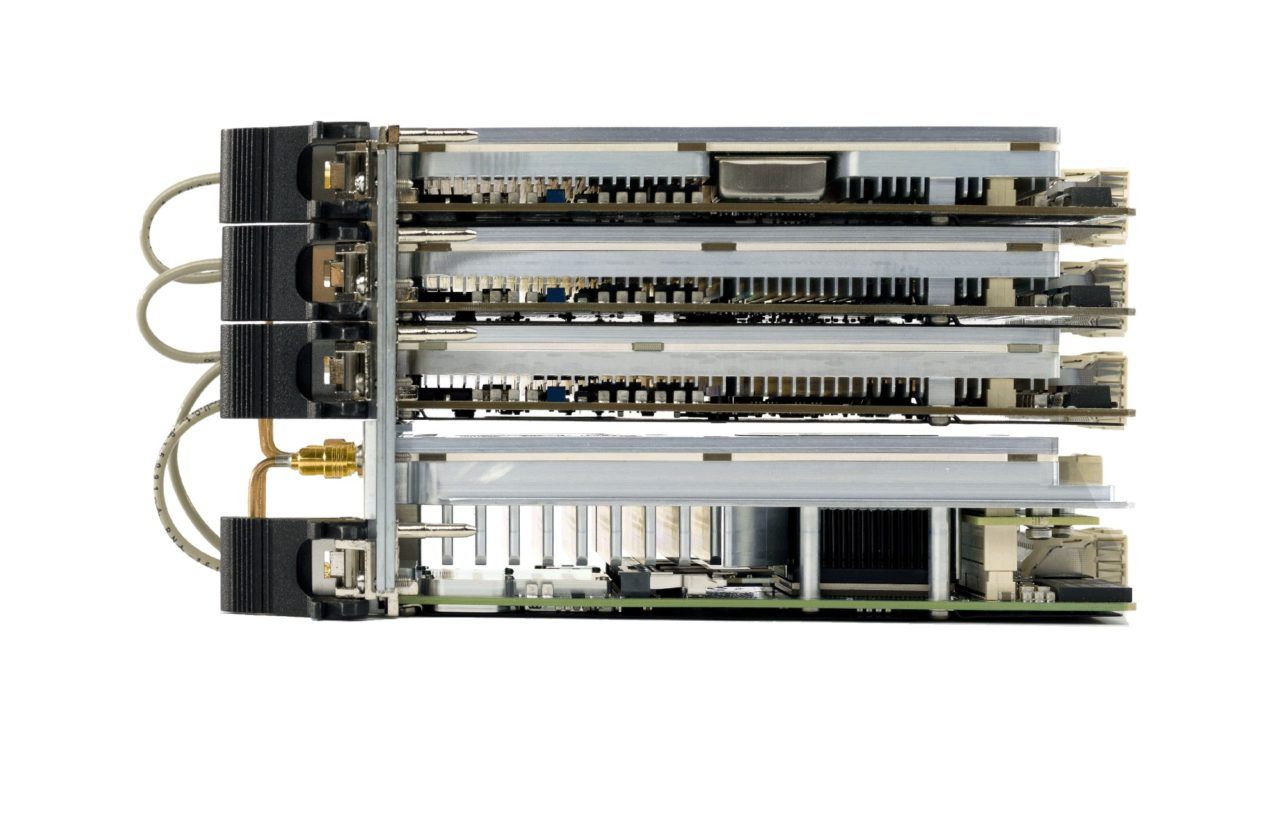

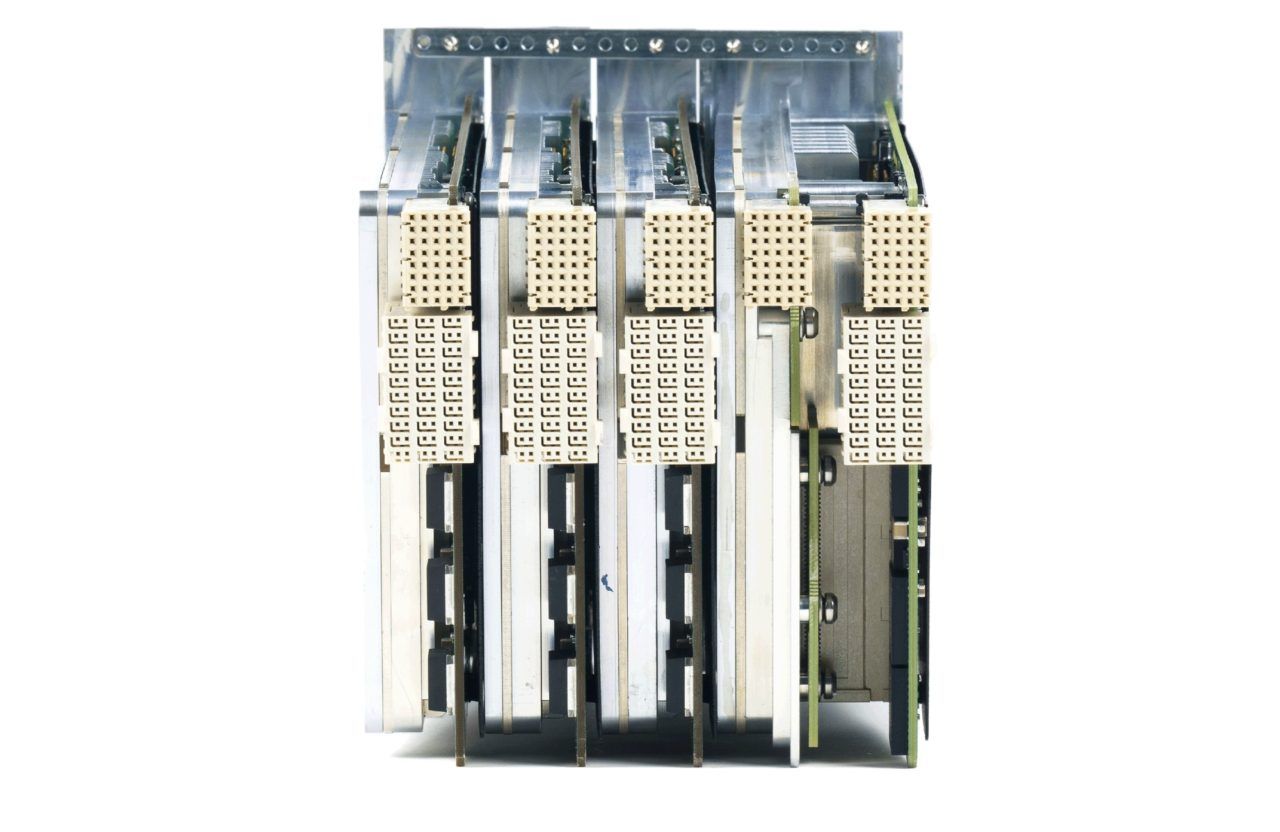

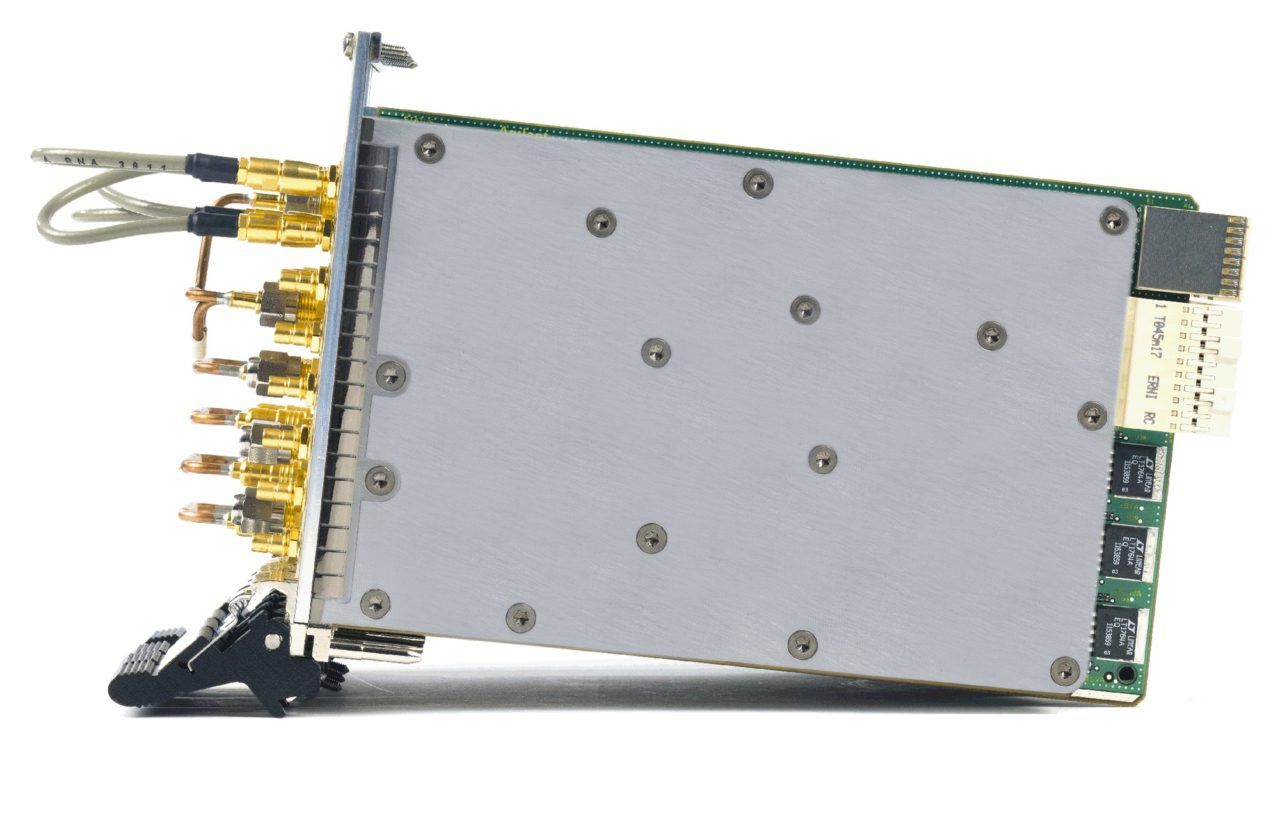

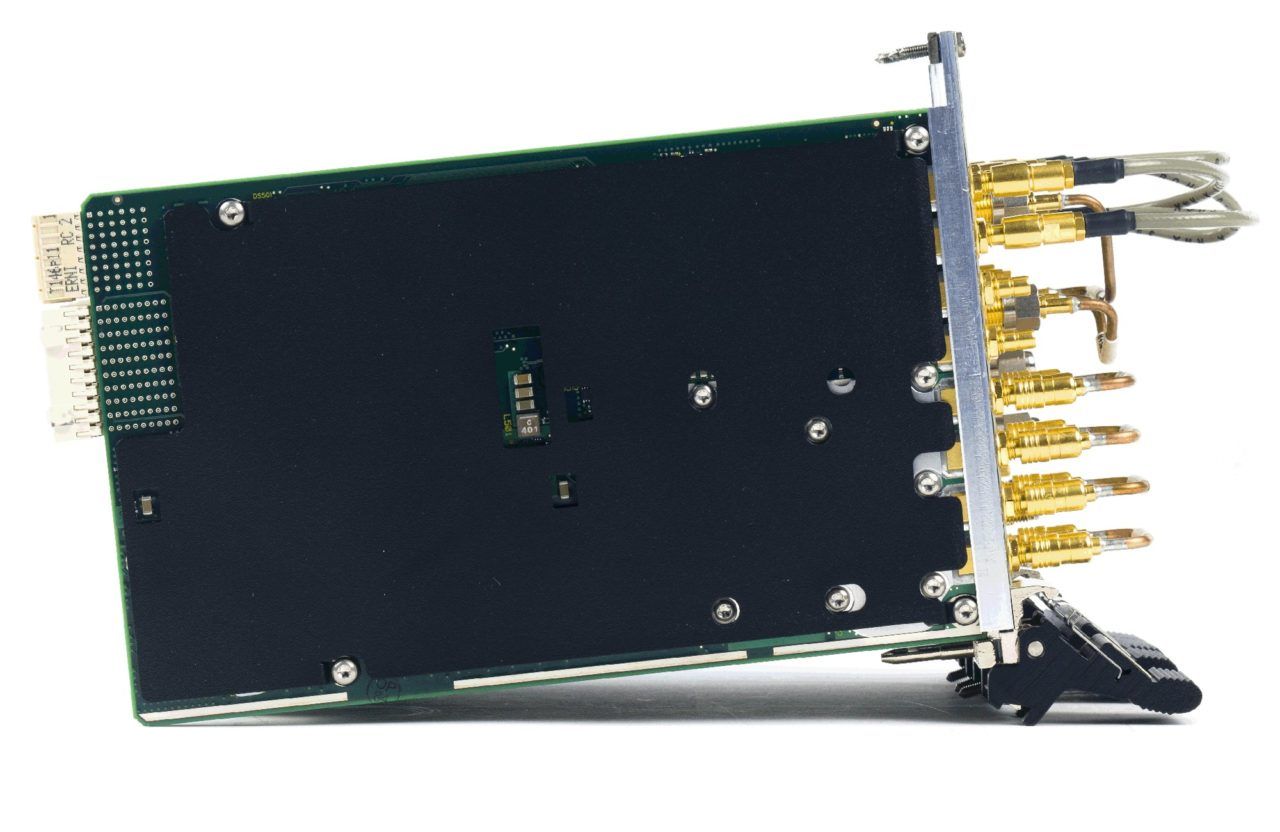

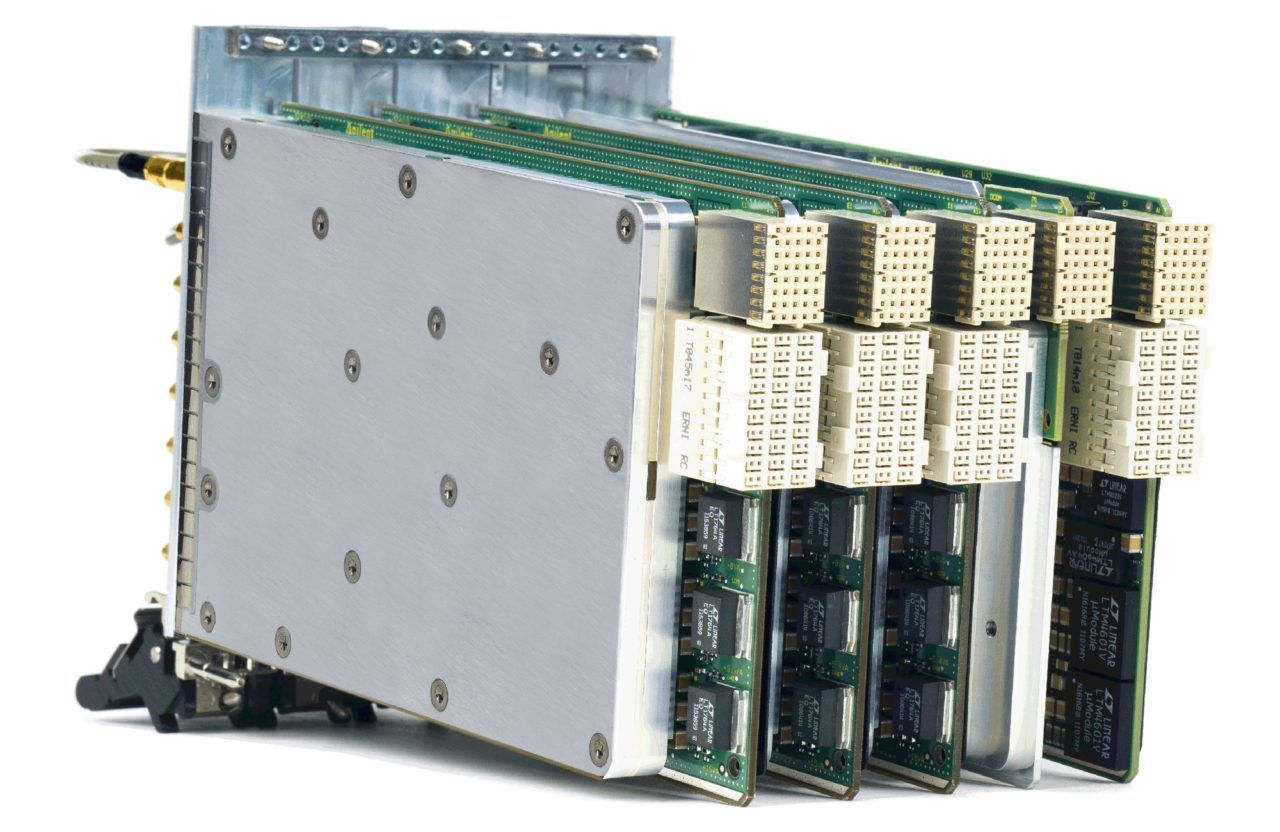

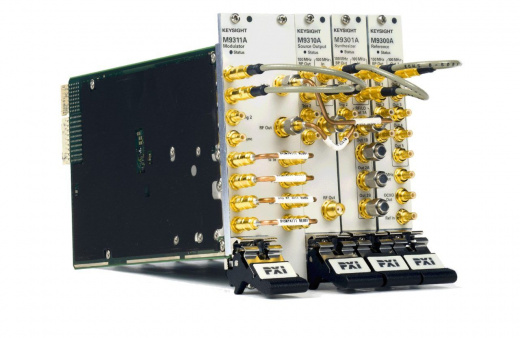

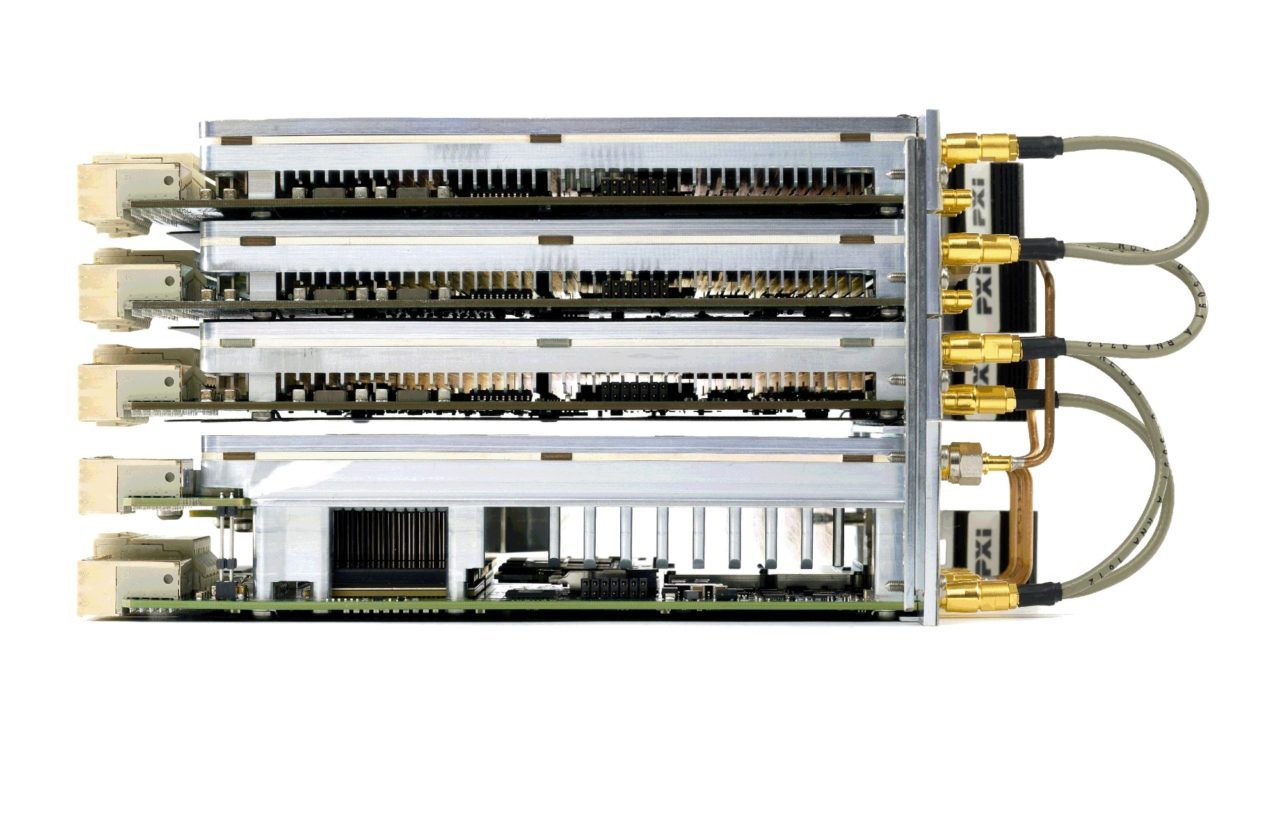

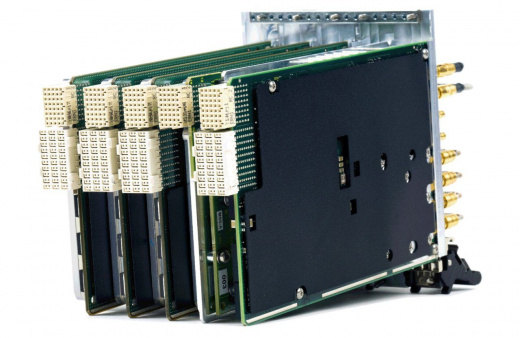

Векторный генератор сигналов в формате PXIe (PXI VSG) Keysight M9381A состоит из четырех отдельных модулей PXIe, обеспечивает частотный диапазон от 1 МГц до 6 ГГц. Простая интеграция в тестовые среды с драйверами IVI-COM, IVI-C, LabVIEW и MATLAB. Поддержка ПО PathWave Signal Generation от Keysight. Доступные полосы радиочастотной модуляции: 40, 100 или 160 МГц, легко модернизируются по мере изменения потребностей тестирования. Масштабируемая платформа до 8 каналов. Компактный.
M9381A: скорость, производительность и многоканальность
Keysight M9381A PXI Векторный генератор сигналов представляет собой высокопроизводительный источник аналоговых сигналов, разработанный для удовлетворения самых требовательных потребностей в тестировании и измерении в радиочастотном (RF) диапазоне.
Этот генератор, созданный на основе многолетнего опыта Keysight Technologies в области радиочастотных технологий, обеспечивает исключительную точность, стабильность и чистоту сигнала, что делает его идеальным инструментом для широкого спектра применений, включая тестирование компонентов и устройств беспроводной связи, разработку и производство радиолокационных систем, а также исследования в области радиочастотной инженерии.
Преодолейте барьер скорости
Векторный генератор сигналов M9381A PXIe (PXI VSG) — это компактный модульный прибор, который обеспечивает частотный диапазон от 1 МГц до 6 ГГц и безупречно работает с векторным анализатором сигналов M9391A PXIe (PXI VSA). PXI VSG сокращает время тестирования за счет быстрого переключения амплитуды и частоты и универсального режима списка, оптимизированного для производственных испытаний.
Оптимизированный для проверки конструкции радиочастотных устройств и производственных тестовых сред, M9381A PXI VSG обеспечивает сочетание скорости, производительности и многоканальности. Созданный на гибкой, масштабируемой модульной платформе, M9381A PXI VSG — это малорисковый способ управления изменениями и готовности к завтрашнему дню — уже сегодня.
Функции M9381A PXIe
- Выберите ширину полосы радиочастотной модуляции: 40, 100 или 160 МГц и легко модернизируйте ее по мере изменения потребностей тестирования.
- Увеличьте пропускную способность за счет быстрой настройки частоты РЧ и переключения амплитуды для высокоскоростного автоматизированного тестирования
- Простая интеграция в тестовые среды с драйверами IVI-COM, IVI-C, LabVIEW и MATLAB
- Масштабируемая платформа вмещает до 4 каналов в одном шасси и 8 каналов в конфигурации с несколькими шасси
- Каналы синхронизированы по времени с точностью до 1 нс и когерентны по фазе с точностью до 1 градуса
- Упростите создание сигналов с помощью программного обеспечения PathWave Signal Generation от Keysight
Ключевые особенности и преимущества Keysight M9381A:
- Широкий диапазон частот: Keysight M9381A охватывает диапазон частот от 1 мегагерца (МГц) до 6 гигагерц (ГГц), что позволяет генерировать сигналы для различных радиочастотных приложений.
- Исключительная чистота сигнала: Благодаря передовой технологии синтеза частот и низкому уровню фазового шума -122 дБн/Гц, этот генератор сигналов обеспечивает высокую чистоту сигнала, что критически важно для точных измерений и тестирования.
- Высокая точность установки уровня: Keysight M9381A обеспечивает высокую точность установки уровня сигнала, что позволяет проводить точные измерения и тестирования.
- Гибкие возможности модуляции: Генератор сигналов поддерживает широкий спектр аналоговых методов модуляции, включая амплитудную модуляцию (АМ), частотную модуляцию (ЧМ) и фазовую модуляцию (ФМ), что обеспечивает гибкость при тестировании различных типов сигналов.
- Программируемость и автоматизация: Keysight M9381A может быть легко интегрирован в автоматизированные системы тестирования с помощью интерфейсов GPIB (стандартный интерфейс параллельной шины) и LAN (локальная вычислительная сеть), что повышает эффективность и производительность.
- Надежность и долговечность: Keysight Technologies известен своим качеством и надежностью, и M9381A не является исключением. Этот генератор сигналов разработан для длительной и стабильной работы в самых требовательных условиях.
- Совместимость: M9381A является преемником M9381A и полностью совместим с ним по кодам.
Применение Keysight M9381A:
- Тестирование компонентов и устройств беспроводной связи
- Разработка и производство радиолокационных систем
- Исследования в области радиочастотной инженерии
- Калибровка и поверка радиочастотного оборудования
- Тестирование систем связи и навигации
Технические характеристики Keysight M9381A
| Наименование опции | Описание |
|---|---|
| Параметры пропускной способности: | 40 МГц |
| 100 МГц | |
| 160 МГц | |
| Режим генератора основной полосы частот: | Воспроизведение формы |
| Форм-фактор: | Модульный |
| Параметры частоты: | 3 ГГц |
| 6 ГГц | |
| Скорость переключения частоты: | 10 мкс |
| Гармоники на частоте 1 ГГц: | -34 дБн |
| Полоса модуляции: | 160 МГц |
| Максимальная выходная мощность: | 19 дБм |
| Негармоники на частоте 1 ГГц: | -70 дБн |
| Количество выходов: | 1 |
| Выходная мощность при 1 ГГц: | 19 дБм |
| Уровень производительности: |
◆◆◆◇◇◇ |
|
Фазовый шум на частоте 1 ГГц (смещение 10 кГц и 20 кГц): |
-122 дБн/Гц |
| Платформа: | PXIe |
| Режим развертки: | Шаг |
| Тип: | Вектор |
| Память воспроизведения формы волны: | 1024 Mca |
Опции Keysight M9381A
| Наименование опции | Описание |
|---|---|
| M9381A-Ф06 | от 1 МГц до 6 ГГц |
| M9381A-Ф03 | от 1 МГц до 3 ГГц |
| Пропускная способность | |
| M9381A-B10 | Ширина полосы радиочастотной модуляции, 100 МГц |
| M9381A-B04 | Ширина полосы радиочастотной модуляции, 40 МГц |
| M9381A-B16 | Ширина полосы радиочастотной модуляции, 160 МГц |
| Память | |
| M9381A-M10 | Память, 1024 Мвыб |
| M9381A-M05 | Память, 512 Мвыб |
| M9381A-M01 | Память, 32 Мвыб |
| Выходная мощность | |
| M9381A-1EA | Высокая выходная мощность |
| Быстрое переключение | |
| M9381A-UNZ | Быстрое переключение |
| Совместное использование LO для фазовой когерентности | |
| M9381A-012 | Совместное использование LO для фазовой когерентности |
| Аналоговая модуляция | |
| М9381А-УНТ | Аналоговая модуляция |
| Справочный модуль | |
| M9381A-300 | Опорная частота PXIe: 10 МГц и 100 МГц |
| Сертификат калибровки | |
| M9381A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| Аксессуары | |
| Y1212A | Блокировщики слотов PXI: 5 шт., один слот |
| Программное обеспечение для создания сигналов | |
| N7650B | Лицензии Signal Studio Waveform |
| M9950A | Лицензия на расширение программного обеспечения для модульных приборов |
| Пакет MATLAB | |
| N6171A | Программное обеспечение MATLAB |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
61456-15 |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
8 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
1 МГц - 6 ГГц |
|
Максимальная выходная мощность, dBm
|
19 |
|
Мин. длительность импульса (ИМ), нс
|
20 |
|
Скорость переключения, мкс
|
10 |
|
Нижняя частота, кГц
|
1000 |
|
Верхняя частота, ГГц
|
6 |
|
Фазовый шум, дБн/Гц
|
-122 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
LAN |
