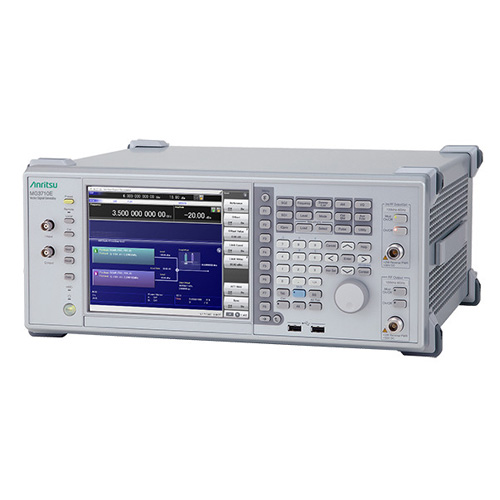

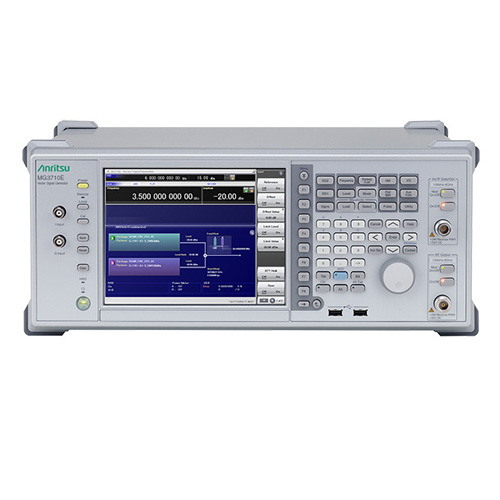

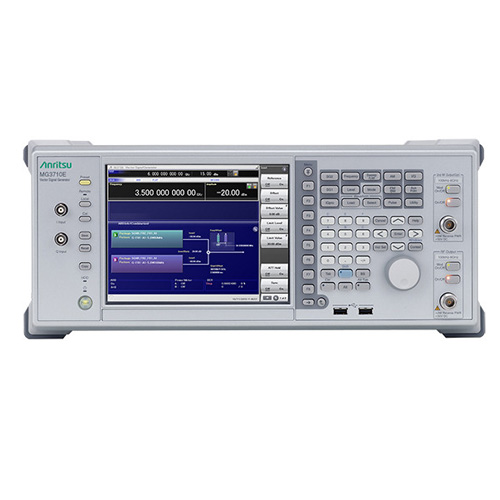

Векторный генератор сигналов Anritsu MG3710E-034 - это передовой многофункциональный генератор сигналов, предназначенный для создания высококачественных радиочастотных и модулирующих сигналов. Этот аппаратная опция 1stRF обеспечивает поддержку частот от 100 кГц до 4 ГГц, что делает его идеальным решением для различных приложений в области радиоэлектроники.

MG3710E оснащен широкополосной векторной модуляцией и встроенной генерацией сигналов основной полосы частот с большой памятью, что обеспечивает максимальную универсальность и возможность реализации сложных сценариев тестирования. Он поддерживает все ключевые стандарты мобильной связи и беспроводных локальных сетей, а также обладает исключительной производительностью, необходимой для новых и запатентованных технологий беспроводной связи.

Одна из ключевых особенностей MG3710E - возможность вывода до четырех независимо модулированных сигналов с помощью опции Dual RF и Dual Waveform. Это позволяет легко реализовать сложные сценарии тестирования, которые обычно требуют использования нескольких синхронизированных генераторов сигналов. Например, MG3710E может генерировать поиск + сигналы помех для тестирования блокировки приемника, поиск + два тона CW для тестирования интермодуляции приемника, поиск + задержанные сигналы для тестирования многолучевого распространения и многое другое.

MG3710E также поддерживает четыре типа шаблонов сигналов: встроенные стандартные шаблоны сигналов, дополнительные шаблоны сигналов (продаются отдельно), сигналы, генерируемые с помощью программного обеспечения для генерации сигналов IQproducer (продается отдельно) и данные IQ, генерируемые универсальным программным обеспечением для генерации сигналов, и преобразованные шаблоны сигналов, используемые MG3710E.

Производительность основной полосы частот MG3710E включает в себя радиочастотный диапазон встроенного генератора основной полосы частот 160 МГц/120 МГц, большую память сигналов на 64 млн отсчетов с возможностью расширения до 1024 млн отсчетов и предустановленные стандартные шаблоны сигналов, включая LTE, W-CDMA/HSDPA, GSM/EDGE, CDMA2000 1x/1xEV-DO, Bluetooth, GPS, ГЛОНАСС, QZSS, PDC, PHS и другие.

MG3710E также поддерживает генерацию сигналов с помощью программного обеспечения для генерации сигналов (IQproducer), включая 5G NR (TDD), 5G NR (FDD), LTE/LTE-Advanced, WLAN 11a/b/g/n/j/p и 11ac, W-CDMA/HSPA, CDMA2000 1xEV-DO, TD-SCDMA, затухание, многочастотная и DVB-T/H.

Коммуникационные интерфейсы MG3710E включают стандартные интерфейсы 1000BASE-T, GPIB и USB, а также дистанционное управление с помощью встроенного SCPI и режимов совместимости MG3700A/MS269xA/MS2830A.

Основные характеристики серии Anritsu MG3710E включают в себя векторный генератор сигналов с поддержкой частот от 100 кГц до 2,7/4/6 ГГц, ACLR -68 дБн (W-CDMA, тестовая модель 1, 64DPCH, ≤+5 дБм), выходной уровень +23 дБм (CW, от 400 МГц до 3 ГГц), время переключения <600 мкс (режим списка/развертки), встроенный широкополосный (160 МГц/120 МГц) генератор модулирующих сигналов, Dual RF (опция) и двойная память формы сигналов (опция).
