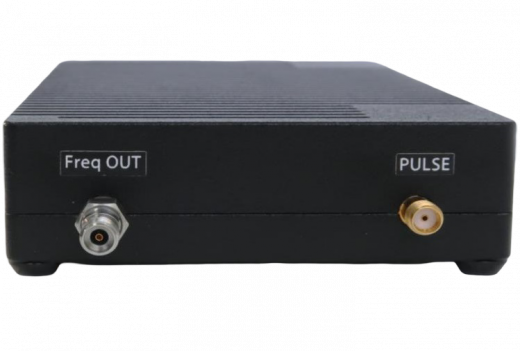

МИГ Трейдинг EMG-40 — модуль расширения СВЧ-генераторов. Обеспечивает выходную частоту до 40 ГГц и дополнительное ослабление сигнала до –40 дБ. Используется совместно с измерительными генераторами для высокоточного тестирования систем 5G и СВЧ-компонентов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
МИГ Трейдинг EMG-40: Расширьте возможности вашего СВЧ-генератора до 40 ГГц без замены оборудования.
Модуль расширения частоты и уровня сигналов МИГ Трейдинг EMG-40 предназначен для преобразования выходного сигнала СВЧ-генератора с частотой до 20 ГГц в сигнал с частотой до 40 ГГц за счёт внутреннего умножителя частоты. Диапазон входных частот — 0,1–20 ГГц, выходных — 0,1–40 ГГц. Выходная мощность: до +20 дБм (до 20 ГГц), до +19 дБм (20–35 ГГц), до +10 дБм (35–40 ГГц). Глубина регулировки мощности — до –40 дБ с шагом 0,1 дБ. Модуль обеспечивает импульсную модуляцию с минимальной длительностью импульса 20 нс и фронтом 10 нс, уровень субгармонических составляющих — не хуже –80 дБ, КСВН выхода ≤ 2,2. Управление осуществляется по Ethernet через SCPI-совместимый интерфейс. EMG-40 совместим с любыми СВЧ-генераторами, поддерживающими SCPI-99 и Ethernet, и содержит «сквозной» канал для передачи сигнала до 20 ГГц без преобразования.
Преимущества МИГ Трейдинг EMG-40
Ключевые технические характеристики и функциональные особенности МИГ Трейдинг EMG-40 для экспертного расширения возможностей СВЧ-генераторов:
- Расширение частотного диапазона: Модуль расширения EMG-40 позволяет увеличить верхний предел частоты базового СВЧ-генератора до 40 Гигагерц (ГГц).
- Расширенный динамический диапазон: EMG-40 обеспечивает дополнительную регулировку уровня выходного сигнала с ослаблением до –40 дБм относительно входного уровня.
- Совместимость: МИГ Трейдинг EMG-40 совместим с любыми СВЧ-генераторами, поддерживающими SCPI-99 и Ethernet.
- Высокая точность и стабильность: Благодаря высококачественным компонентам, EMG-40 сохраняет высокое качество спектра сигнала, обеспечивая уровень субгармонических составляющих до –80 дБн.
- Интерфейс: Управление осуществляется через ПК по интерфейсу Ethernet с использованием SCPI-совместимых команд.
Область применения МИГ Трейдинг EMG-40
Модуль расширения частоты и уровня сигналов МИГ Трейдинг EMG-40 предназначен для использования в следующих ключевых областях:
- Тестирование систем 5G и выше: Генерация тестовых сигналов в расширенном частотном диапазоне до 40 ГГц для верификации и настройки компонентов сетей пятого поколения и миллиметрового диапазона.
- Разработка и испытания СВЧ-компонентов: Оценка частотных характеристик фильтров, усилителей, антенн и других активных и пассивных элементов, работающих на частотах выше 20 ГГц.
- Радиолокация и спутниковая связь: Использование EMG-40 для генерации сигналов, необходимых при испытаниях приемных трактов РЛС и космических систем.
- Метрология и калибровка: Расширение возможностей существующих генераторов для проведения точных измерений в лабораториях.
Комплектация МИГ Трейдинг EMG-40
Стандартный комплект поставки модуля EMG-40 обеспечивает его немедленную готовность к интеграции:
- Основной измерительный блок МИГ Трейдинг EMG-40.

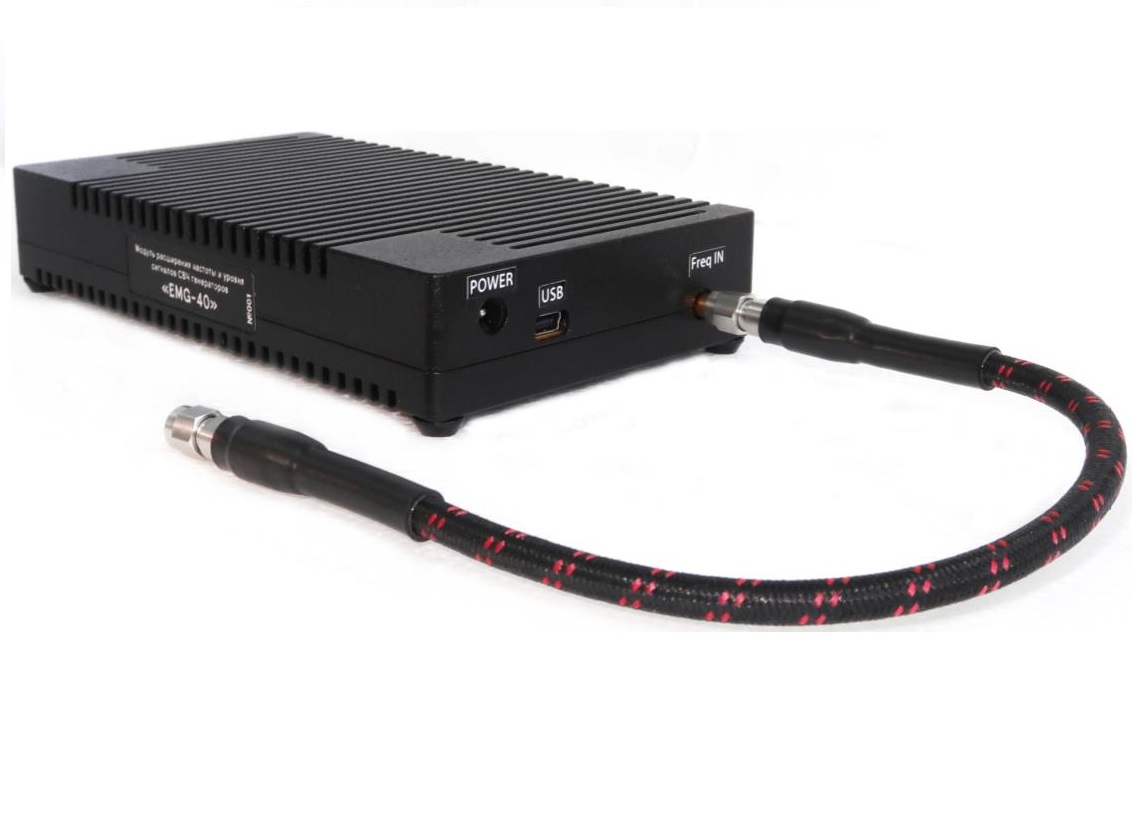

- Соединительные кабели для подключения к базовому СВЧ-генератору.
- Сетевой кабель питания.
- Руководство по эксплуатации и программное обеспечение для управления.
