Anritsu MG36021A Модуль синтезатора частот: диапазон 10 МГц - 20 ГГц. Основные ТТХ: фазовый шум до -126 дБн/Гц (при 10 ГГц/10 кГц) и переключение частоты < 50 мкс. Высокочистый источник CW сигнала для ATE и требовательных РЧ/микроволновых систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

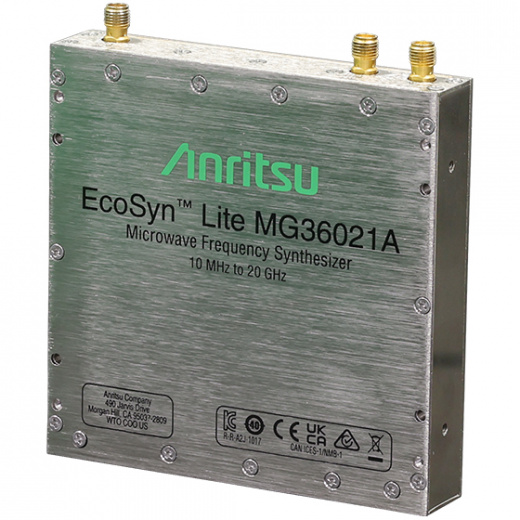

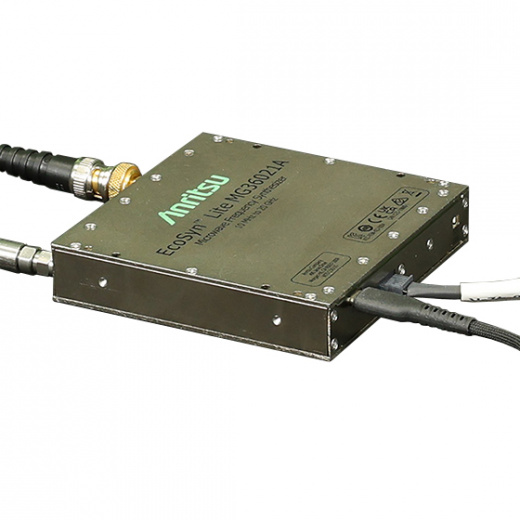

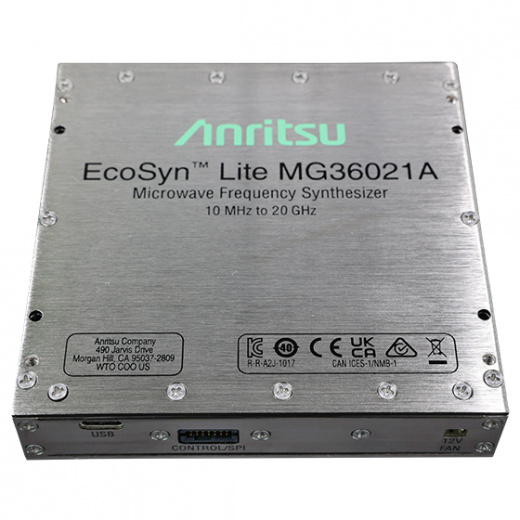

Anritsu MG36021A EcoSyn Lite: Ультимативная точность в компактном форм-факторе
MG36021A — это высокопроизводительный модуль синтезатора частот Anritsu MG36021A EcoSyn Lite, разработанный для генерации непрерывной волны (CW, Continuous Wave) в микроволновом диапазоне. Обладая компактным форм-фактором, он сочетает в себе выдающиеся технические характеристики, характерные для стационарных генераторов сигналов, с удобством интеграции в автоматизированные тестовые системы (ATE, Automated Test Equipment) и прочие требовательные измерительные установки. Данный синтезатор Anritsu MG36021A является идеальным источником сигнала для специалистов в области радиочастот (РЧ, Радиочастоты) и миллиметрового диапазона волн.
Преимущества Anritsu MG36021A
Модуль MG36021A работает в широком частотном диапазоне от 10 мегагерц (МГц) до 20 гигагерц (ГГц), обеспечивая высокую выходную мощность до плюс 18 децибел-милливатт (+18 дБм) на частоте 20 ГГц.
- Исключительный фазовый шум (SSB Phase Noise): Типичное значение фазового шума составляет минус 126 децибел на несущую на герц (-126 дБн/Гц) при частоте 10 ГГц и отстройке 10 килогерц (кГц). Столь низкий уровень шума позволяет использовать MG36021A в качестве высокочистого источника тактового сигнала с низким джиттером (дрожанием) для тестирования гигабитных аналого-цифровых преобразователей (АЦП, Analog-to-Digital Converter) и цифро-аналоговых преобразователей (ЦАП, Digital-to-Analog Converter), а также в высокоскоростных оптических системах.
- Сверхбыстрое переключение частоты: Время переключения частоты составляет менее 50 микросекунд (мкс) в режиме триггерного списка. Эта характеристика критически важна для сокращения общего времени тестирования в производственных средах и обеспечивает высокую пропускную способность тестового оборудования.
- Высокое спектральное качество: Уровень негармонических паразитных составляющих составляет минус 60 децибел на несущую (дБн) (максимум), что гарантирует высокую чистоту генерируемого сигнала.

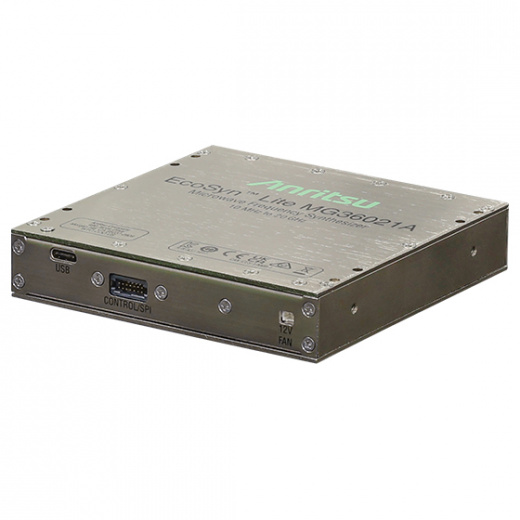

- Компактность и интеграция: Небольшой размер (примерно 4 дюйма на 4 дюйма на 0,8 дюйма) делает модуль MG36021A идеальным для использования в приложениях с ограниченным пространством, таких как стоечные системы АТЕ. Управление осуществляется через интерфейсы Универсальной Последовательной Шины (USB, Universal Serial Bus) и Последовательного Периферийного Интерфейса (SPI, Serial Peripheral Interface), что упрощает автоматизацию.
- Высокое разрешение частоты: Разрешение установки частоты составляет 0,001 герца (Гц).
Применение Anritsu MG36021A
Anritsu MG36021A находит широкое применение в профессиональных областях, требующих высокоточных и высокочастотных сигналов:
- Тестирование компонентов и подсистем РЧ/миллиметрового диапазона волн: В производстве и исследованиях для оценки характеристик различных устройств.
- Измерения эффективной площади рассеяния (ЭПР) и антенн: Сверхбыстрое переключение частоты необходимо при измерении радиолокационной сигнатуры.
- Источники гетеродина (LO, Local Oscillator) с низким фазовым шумом: Применяется для повышающих/понижающих преобразователей в РЧ/микроволновых приемопередатчиках, которые используют сложные сигналы модуляции высокого порядка.
- Высокоскоростные цифровые и оптические системы: Использование в качестве тактового источника с низким джиттером для обеспечения целостности данных.
- Портативный источник сигнала: Для быстрой функциональной проверки и полевых испытаний.
Комплектация Anritsu MG36021A
Стандартная комплектация модуля синтезатора частот Anritsu MG36021A обычно включает сам модуль. Дополнительные аксессуары и опции могут быть доступны по запросу, например, соединительные РЧ-кабели, адаптеры питания постоянного тока (DC) и соответствующая техническая документация (руководство по эксплуатации, руководство по техническому обслуживанию). Для удаленного управления необходим внешний источник питания плюс 12 Вольт постоянного тока (+12 В DC).
Технические характеристики Anritsu MG36021A
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | 10 МГц – 20 ГГц |
| Частотное разрешение | 0,001 Гц |
| Фазовый шум SSB | -126 дБн/Гц (типичное значение) при 10 ГГц и смещении 10 кГц |
| Гармоники | -10 дБн номинал |
| Негармонические | -60 дБн (макс.) |
| Частота Время переключения | 50 мкс (режим списка триггеров) |
| Максимальная выходная мощность | +18 дБм на частоте 20 ГГц |
| Точность уровня | ±1,5 дБ |
| КСВ | 1,9 (номинальный) |
| Внутренняя ссылка | 10 МГц, термостатированный кварцевый генератор |
| Ссылка вход/выход | 10 МГц |
| Опорная выходная мощность | 5 дБм ± 2 дБ |
| Стабильность частоты и температуры | ± 0,3 ppm |
| Старение | ± 0,5 ppm/год |
| Входная мощность | +12 В постоянного тока |
| Потребляемая мощность | 15 Вт (номинальная) |
| Размер | 101,6 мм x 101,6 мм x 20,32 мм (4 дюйма x 4 дюйма x 0,8 дюйма) |
| Масса | 0,38 кг (0,84 фунта) |
